スケジュール機能は，RPC通信機能によって受信したRPC要求電文をJ2EEサーバで効率良く処理するための機能です。TP1/Server Baseのスケジュールサービスの一部の機能に相当します。

TP1インバウンドアダプタでのスケジュール機能の位置づけを次の図に示します。

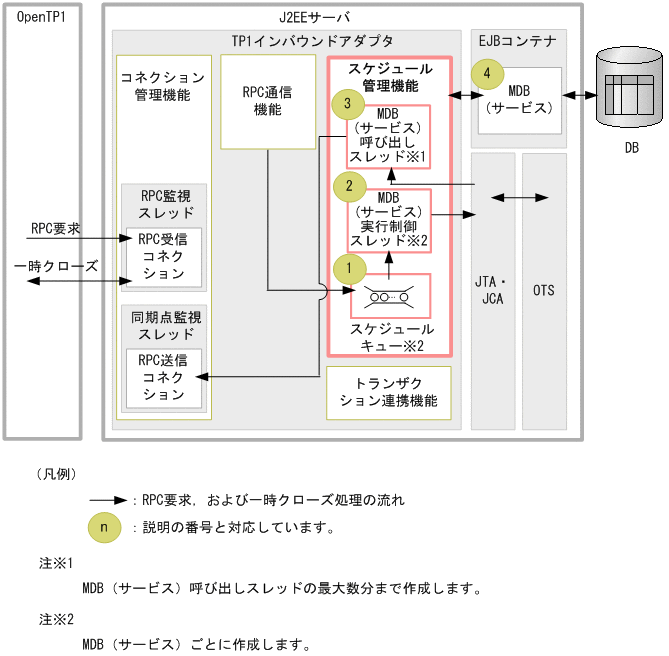

図4-11　スケジュール通信機能の位置づけ

スケジュール機能は，次の要素で構成されます。

1. スケジュールキュー
   RPC通信機能によって受信したRPC要求を保持するキューです。RPC要求は，FIFO方式で保持します。
   スケジュールキューは，Message-driven Bean（サービス）開始時にMessage-driven Bean（サービス）ごとに一つ作成され，Message-driven Bean（サービス）の終了時に削除されます。

2. Message-driven Bean（サービス）実行制御スレッド
   スケジュールキューからRPC要求を取り出して，空いているMessage-driven Bean（サービス）呼び出しスレッドに処理を委譲します。
   Message-driven Bean（サービス）実行制御スレッドは，Message-driven Bean（サービス）開始時に，Message-driven Bean（サービス）ごとに一つ作成され，Message-driven Bean（サービス）の終了時に削除されます。

3. Message-driven Bean（サービス）呼び出しスレッド
   Message-driven Bean（サービス）を実行するスレッドです。Connector 1.5仕様に準拠したWorkManagerによって管理されます。
   Message-driven Bean（サービス）実行制御スレッドがRPC要求をスケジュールキューから取り出して受け付けたときにWorkManagerによって割り当てられます。
   RPC応答後は，Message-driven Bean（サービス）呼び出しスレッドはWorkManagerに返されます。WorkManagerが管理するスレッドは，TP1インバウンドアダプタを開始したときに生成され，TP1インバウンドアダプタ終了時に削除されます。
   スレッドの詳細については，「4.8.3　Message-driven Bean（サービス）の同時実行数の制御」を参照してください。

4. Message-driven Bean（サービス）
   業務処理を実行するサービスとなるMessage-driven Beanです。OpenTP1のSPPに相当します。
   　


スケジュール機能の処理の流れを次に示します。

1. Message-driven Bean（サービス）を開始した時に，Message-driven Bean単位にスケジュールキューおよびMessage-driven Bean（サービス）実行制御スレッドが作成されます。
2. RPC通信機能でのRPC要求受信後，受信したRPC要求はスケジュールキューに格納されます。
3. スケジュールキューに格納されたRPC要求がMessage-driven Bean（サービス）実行制御スレッドによって取り出されます。このタイミングで，Connector 1.5仕様に準拠したWorkManagerによって，Message-driven Bean（サービス）呼び出しスレッドが割り当てられます。
4. Message-driven Bean（サービス）実行制御スレッドがMessage-driven Bean（サービス）呼び出しスレッドにRPC要求を委譲します。
5. Message-driven Bean（サービス）呼び出しスレッドによって，Message-driven Beanが実行されます。

なお，TP1インバウンドアダプタでは，OpenTP1の機能であるスケジュールの優先順位（ユーザサービス定義のschedule_priority）を指定したRPC要求を受信した場合も，優先順位は無視します。優先順位を指定したRPC要求を受信した場合も，優先順序が設定されていないRPC要求と同じように扱い，受信した順番で処理を実行します。

スケジュール機能では，これらの処理をする際に，次の項目を制御できます。

• スケジュールキューの制御
• Message-driven Bean（サービス）の同時実行数の制御
• サービス実行のタイムアウト
