Webフロントシステムで，Webブラウザから送信されたリクエストをアプリケーションサーバで処理する場合に適用されるシステム構成です。

最も基本的なWebクライアント構成は，クライアントマシンと1台のアプリケーションサーバマシンによって構築できます。インプロセスHTTPサーバを使用する場合，J2EEサーバのフロントにWebサーバを起動する必要がありません。J2EEサーバ上のHTTPサーバの機能を使用します。

インプロセスHTTPサーバを使用する場合のWebクライアント構成の例を次の図に示します。

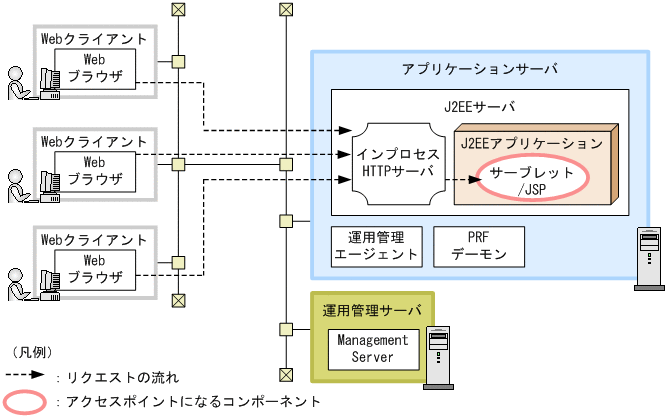

図3-29　1台のアプリケーションサーバマシンで構築するWebクライアント構成の例（インプロセスHTTPサーバを使用する場合）

これ以外の凡例については，「3.2　システム構成の説明について」を参照してください。

特徴

クライアントで使用するソフトウェアはWebブラウザだけです。

WebブラウザからWebサーバを経由しないで直接J2EEサーバにアクセスできるため，性能上のメリットがあります。また，Webサーバを起動する必要がないため，運用が簡易になります。

なお，インプロセスHTTPサーバを使用する場合，次の点に留意してください。

• インプロセスHTTPサーバでは，Webサーバとして動作するための最小限の機能だけがサポートされています。このため，Webサーバのさまざまな機能を必要とする場合は，この構成は適していません。リダイレクタモジュールを組み込んだWebサーバと連携する構成を選択してください。インプロセスHTTPサーバで使用できる機能については，マニュアル「アプリケーションサーバ 機能解説 基本・開発編(Webコンテナ)」の「5.2.2　インプロセスHTTPサーバで使用できる機能」を参照してください。
• インプロセスHTTPサーバでは，HTTPSはサポートされていません。このため，SSLを使用する場合には，プロキシサーバをフロントに配置してプロキシモジュールを組み込んだWebサーバのSSL機能を使用するか，または，SSLアクセラレータをフロントに配置してください。
• インターネットに接続するシステムでは，セキュリティ上の観点から，必ずリバースプロキシをフロントに配置してください。リバースプロキシを配置する構成については，マニュアル「アプリケーションサーバ 機能解説 セキュリティ管理機能編」の「3.3　DMZへのリバースプロキシの配置を検討する」を参照してください。

リクエストの流れ

アクセスポイントであるサーブレットとJSPは，J2EEサーバ上で動作します。これらのコンポーネントは，Webブラウザから直接アクセスされます。

それぞれのマシンに必要なソフトウェアとプロセスについて説明します。なお，リソースと接続するために必要なプロセスについては，「3.6　トランザクションの種類を検討する」を参照してください。

(a)　アプリケーションサーバマシン

アプリケーションサーバマシンには，Application Serverをインストールする必要があります。

必要なプロセスは次のとおりです。

• J2EEサーバ
• 運用管理エージェント
• PRFデーモン

(b)　運用管理サーバマシン

運用管理サーバマシンには，Application Serverをインストールする必要があります。

起動するプロセスは次のとおりです。

• Management Server

(c)　Webクライアントマシン

Webクライアントマシンには，Webブラウザが必要です。
