SOAを適用したシステムの実現例を次の図に示します。

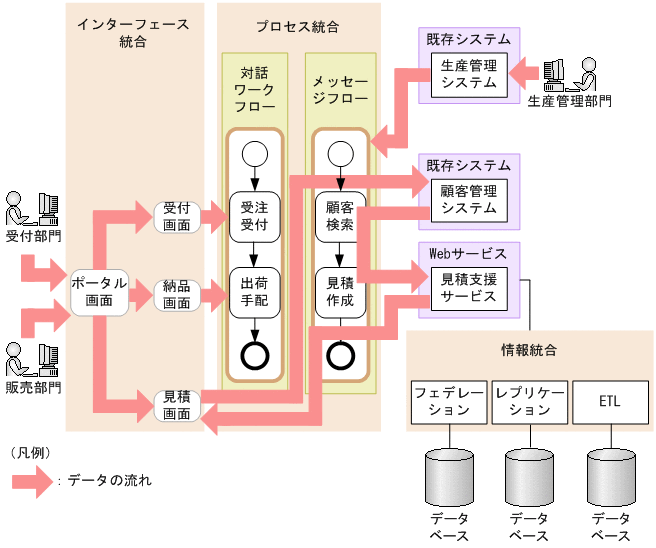

図7-4　SOAを適用したシステムの実現例

SOAを適用したシステムは，サービスプラットフォームを使ってインターフェース統合，プロセス統合，および情報統合によって実現できます。

• インターフェース統合
  利用者の複数の担当業務を中心に，画面インターフェースを統合することで，利用しやすい操作環境を実現できます。また，画面上でサービスを連携させる直感的な操作性によって，利用者の生産性を向上できます。

• プロセス統合
  SOAでは，サービスを柔軟に組み合わせることで，新しいシステムを迅速に構築できますが，この中心となるのが，サービスをプロセスで統合する「プロセス統合」です。サービスを自動的に呼び出すメッセージフローのほか，人がかかわる業務を統合する対話ワークフローを使用できます。

• 情報統合
  次に示す連携機能によって，システム内に分散したデータを統合・一元化できます。これによって，整合性の取れたデータを各種サービスで共有できます。システム内に分散したデータを必要なときに使用できます。

  • フェデレーション
    異なるデータベースが管理するマスタから必要なデータを抽出して結合し，仮想表として参照できます。アクセス頻度がそれほど高くない，取得データの少ない業務に対応できます。

  • レプリケーション
    データベースを複製してレプリカを作成します。アクセス頻度が高く，取得データの多い業務に対応できます。

  • ETL（Extract Transform Loading）
    複数のデータベースからデータを抽出・加工して統合し，新たなデータベースに格納します。複数システムで使用するデータを統合して一元管理するマスタデータの管理などに対応できます。


これらによって，さまざまなサービスを容易に利用できます。
