ここでは，WebサーバとJ2EEサーバを同じサーバマシンに配置するパターン（combined-tier）を簡易構築定義ファイルで作成する例について説明します。

簡易構築定義ファイルは，選定した構成定義パターンに合わせて作成します。WebサーバとJ2EEサーバを同じサーバマシンに配置するパターン（combined-tier）以外の構成定義パターンと，簡易構築定義ファイルの作成方法の参照先を次の表に示します。

表8-2　構成定義パターンと簡易構築定義ファイルの作成方法の参照先

構成定義パターン	作成方法の参照先
WebサーバとJ2EEサーバを別のサーバマシンに配置するパターン（http-tierとj2ee-tierとの組み合わせ）	8.11.2
インプロセスHTTPサーバを使用するパターン（j2ee-tier）	8.11.3
SFOサーバを使用するパターン（sfo-tier）	8.11.4
CTMを使用するパターン（ctm-tier）	8.11.5

なお，JP1/SC/DPMの利用，負荷分散機の冗長化，複数サービスユニットの配置などを設定する場合は，「8.11.6　各構成定義パターンで使用できる設定と簡易構築定義ファイルの作成」を参照してください。

●簡易構築定義ファイルで必要な定義

簡易構築定義ファイルでは，次の定義が必要になります。

• 物理ティアの定義
  物理ティアの種類にはcombined-tierを定義します。combined-tierでは，Webサーバ，J2EEサーバおよびパフォーマンストレーサのコンフィグレーションを設定できます。


●構成情報の例

簡易構築定義ファイルの作成例で使用する構成情報について説明します。WebサーバとJ2EEサーバを同じサーバマシンに配置するパターン（combined-tier）の構成情報の例を次の図に示します。

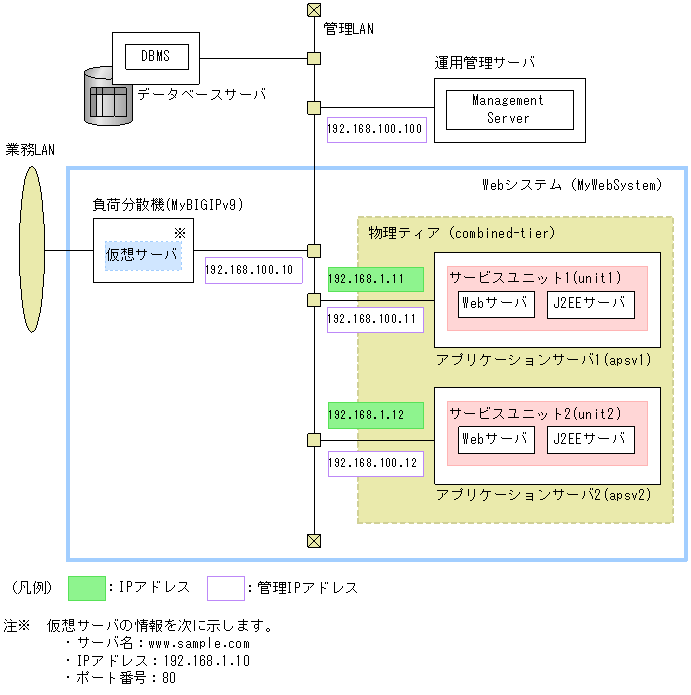

図8-7　WebサーバとJ2EEサーバを同じサーバマシンに配置するパターン（combined-tier）の構成情報の例

●簡易構築定義ファイルの作成例

図8-7の構成情報に従って，簡易構築定義ファイルを作成します。なお，この例では，テンプレートファイルをコピーし，ファイル名を「MyWebSystemDef.xml」に変更して作成します。

MyWebSystemDef.xmlの作成例を次に示します。

MyWebSystemDef.xmlファイル


<?xml version="1.0" encoding="UTF-8"?>
<model-definition xmlns="http://www.cosminexus.com/mngsvr/schema/ModelDefinition-2.5">
  <!-- Webシステムの属性定義 -->
  <web-system>
    <name>MyWebSystem</name>
    <!-- 負荷分散機の定義 -->
    <load-balancer>
      <name>MyBIGIPv9</name>
      <load-balancer-type>BIG-IPv9</load-balancer-type>
      <!-- cookieスイッチングの定義 -->
      <cookie-switching>
        <cookie-switching-enabled>true</cookie-switching-enabled>
        <cookie-name>CMX_SERVER_ID</cookie-name>
      </cookie-switching>
      <management-host>192.168.100.10</management-host>
      <!-- 仮想サーバの定義 -->
      <virtual-server>
        <virtual-server-name>www.sample.com</virtual-server-name>
        <ip-address>192.168.1.10</ip-address>
        <http-port>80</http-port>
      </virtual-server>
    </load-balancer>
    <!-- 物理ティアの定義 -->
    <tier>
      <tier-type>combined-tier</tier-type>
      <configuration>
        <logical-server-type>j2ee-server</logical-server-type>
        <param>
           <param-name>webserver.container.server_id.enabled</param-name>
           <param-value>true</param-value>
        </param>
      </configuration>
    </tier>
    <!-- サービスユニットの定義 -->
    <unit>
      <name>unit1</name>
      <allocated-host>
        <host-ref>apsv1</host-ref>
        <hosts-for>combined-tier</hosts-for>
      </allocated-host>
    </unit>
    <unit>
      <name>unit2</name>
      <allocated-host>
        <host-ref>apsv2</host-ref>
        <hosts-for>combined-tier</hosts-for>
      </allocated-host>
    </unit>
  </web-system>
  <!-- ホストの定義 -->
  <host>
    <host-name>apsv1</host-name>
    <agent-host>192.168.100.11</agent-host>
  </host>
  <host>
    <host-name>apsv2</host-name>
    <agent-host>192.168.100.12</agent-host>
  </host>
</model-definition>
　

注　太字の部分が編集部分です。作成例で使用しているタグおよびパラメタについては，マニュアル「Cosminexus アプリケーションサーバ リファレンス 定義編(サーバ定義)」の「4.6　簡易構築定義ファイル」を参照してください。
