トレース取得ポイントは大きく分けて，J2EEサーバの開始・終了時でのトレース取得と，各機能レイヤでの処理中のトレース取得があります。

●J2EEサーバの開始・終了時のトレース取得

J2EEサーバの開始処理の完了時，およびJ2EEサーバの終了処理の開始時に，トレース情報を取得できます。取得できるイベントIDと参照先を次に示します。

• イベントID
  0x8FFE〜0x8FFF

• 参照先
  J2EEサーバの開始・終了時のトレース取得の詳細については，「7.24　J2EEサーバの開始・終了時のトレース取得ポイント」を参照してください。


●各機能レイヤでのトレース取得

取得できるイベントIDと機能レイヤの対応を次の表に示します。

表7-2　取得できるイベントIDと機能レイヤ

イベントID	機能レイヤ	図中の番号※	参照先
0x1101〜0x1102 0x1301〜0x1302 0x1401〜0x1406 0x2002〜0x2003 0x2101〜0x2104 0x3000〜0x3008	CTM	5	7.3
0x8000〜0x8004 0x8100〜0x8104	リダイレクタ	1	7.4
0x8200〜0x8203 0x8206〜0x8225 0x8300〜0x8303 0x8306〜0x8307 0x8311〜0x8325 0x8E01〜0x8E06	Webコンテナ	2	7.5，7.6，7.7，7.8，7.9
0x8401〜0x840A 0x8425〜0x8428 0x842D〜0x8434 0x8453〜0x8454 0x8460〜0x846D 0x8470〜0x8477 0x8490〜0x8491 0x8C41	EJBコンテナ	6	7.10
0x8603〜0x861C	JNDI	4	7.11
0x8435〜0x843F 0x8811〜0x8820 0x8C41	JTA	7	7.12
0x8B00〜0x8B01 0x8B80〜0x8B89 0x8B8A〜0x8C03 0x8C10〜0x8C13 0x8C20〜0x8C41 0x8C60〜0x8C65 0x8C80〜0x8C93 0x8CC0〜0x8CD9 0x8D00〜0x8D19 0x8D60〜0x8D63 0x8D80〜0x8D89 0x8D8A〜0x8D8F 0x8D90〜0x8D99	DB Connector，JCAコンテナ	8	7.13
0x8E01〜0x8E06	RMI	3	7.14
0x9400〜0x9413	OTS	9	7.15
0x9C00〜0x9C03	標準出力／標準エラー出力／ユーザログ	−	7.16
0x9D00，0x9D01	DI	10	7.17
0xA100，0xA101	バッチアプリケーション実行機能	11	7.18
0xA500〜0xA5AF	JPA	12	7.19
0xA300〜0xA305 0xA310〜0xA315 0xA320〜0xA323 0xA330〜0xA331 0xA340〜0xA363 0xA370〜0xA381 0xA390〜0xA3C3	Cosminexus JPAプロバイダ	13	7.20
0x842F 0x8430〜0x8432 0x8825 0x8826 0x8B86，0x8B87 0x8B8A〜0x8B93 0xAA00〜0xAA06 0xAA08〜0xAA0D 0xAA10〜0xAA19	TP1インバウンド連携機能	14	7.21
0xA600〜0xA60F 0xA610〜0xA619 0xA61E，0xA61F 0xA620〜0xA62F 0xA630〜0xA63F 0xA640〜0xA64F 0xA650〜0xA65F 0xA660〜0xA667 0xA61A，0xA61B 0xA668〜0xA66F 0xA670〜0xA67F 0xA686〜0xA68D 0xA692〜0xA69B 0xA69E，0xA69F 0xA6A0，0xA6A1 0xA6A6〜0xA6AB	Cosminexus JMSプロバイダ	15	7.22
0xAD00〜0xAD15 0xAD80〜0xAD93	JavaMail	16	7.23

（凡例）−：該当しない

注※　図7-1〜図7-4中の番号と対応しています。

PRFトレースを出力する機能レイヤとトレース取得ポイントについて，システムの構成ごとに次の図に示します。

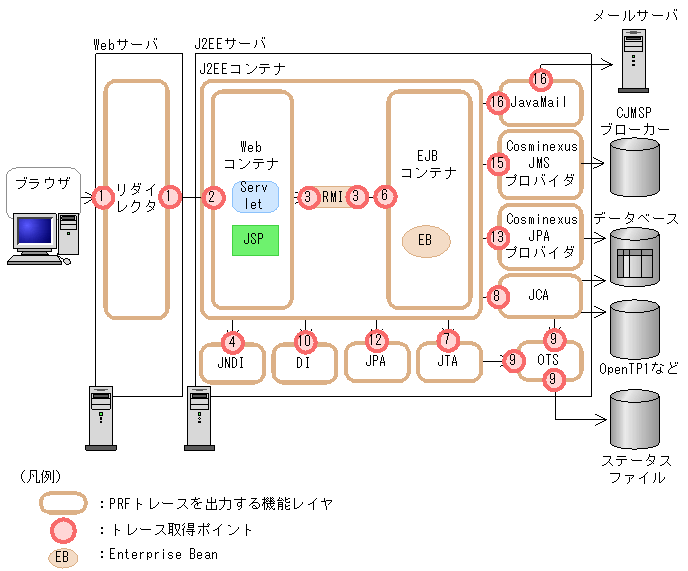

図7-1　機能レイヤとトレース取得ポイント（Webクライアント構成の場合）

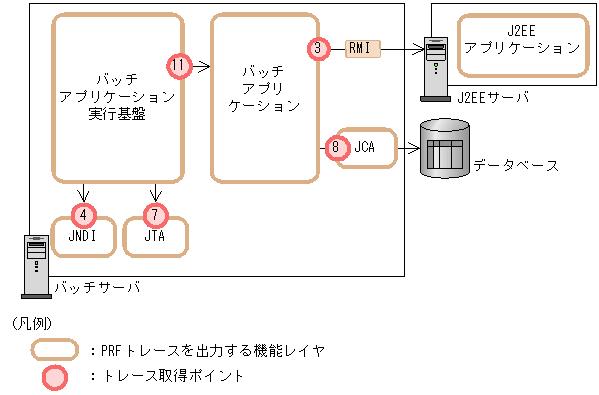

図7-2　機能レイヤとトレース取得ポイント（バッチアプリケーションを実行するシステムの場合）

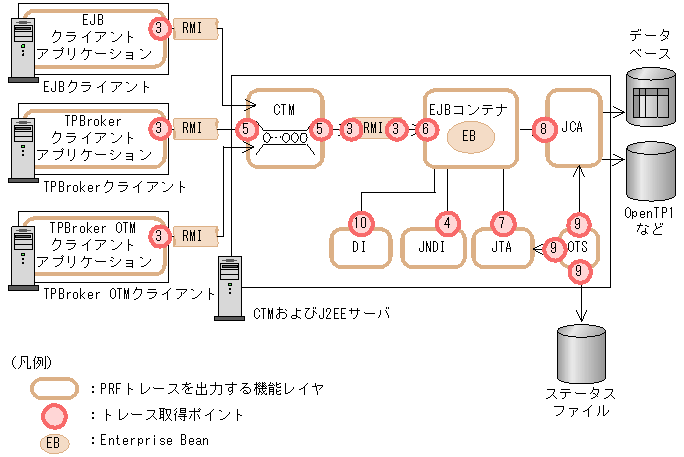

図7-3　機能レイヤとトレース取得ポイント（EJBクライアント/TPBrokerクライアント/TPBroker OTMクライアント構成（CTM使用）の場合）

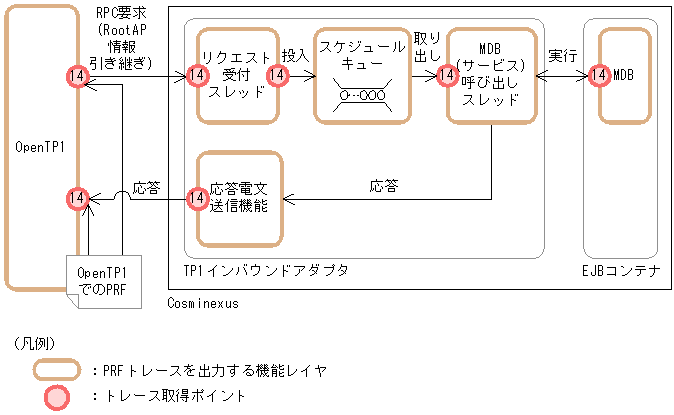

図7-4　機能レイヤとトレース取得ポイント（TP1インバウンド連携機能の場合）

トレース取得ポイントは，各機能レイヤ内でさらに詳細に分かれており，トレース取得ポイントによって，PRFトレース取得レベルが異なります。各機能レイヤの詳細なトレース取得ポイント，およびPRFトレース取得レベルについては，表7-2の参照先を参照してください。

参考

表7-2に示した機能レイヤのほか，Application Serverのプロセス，構成ソフトウェアおよび関連プログラムでも，PRFトレースが取得できるものがあります。

表7-2に示した以外でPRFトレースを取得できる機能レイヤとイベントIDの対応を，次の表に示します。

表7-3　表7-2に示した以外でPRFトレースを取得できる機能レイヤとイベントIDの対応

イベントID	機能レイヤ
0x9000〜0x90FF 0xA400〜0xA4FF	Cosminexus Web Services - Base
0x9100〜0x91FF	uCosminexus TP1 Connector TP1/Client/J
0x9200〜0x92FF	TP1/MQ Access
0x9300〜0x93FF	Cosminexus RM
0x9800〜0x9B6E	HCSCサーバ
0x9F00〜0x9FFF	uCosminexus Service Adapter for Object Access
0x9E00〜0x9EFF	uCosminexus Service Coordinator Interactive Workflow
0xA000〜0xA0FF	uCosminexus Service Adapter for Flat Files
0xA200〜0xA2FF	uCosminexus Service Adapter for Message Queue
0xAB00〜0xABFF 0xAC00〜0xACFF	uCosminexus Service Adapter

　

性能解析トレースでは，次の4種類のPRFトレース取得レベルを設定してトレースを出力できます。レベルによって，トレース取得ポイントの数が異なります。トレース取得ポイント，およびPRFトレース取得レベルについては，表7-2の参照先を参照してください。

• 標準レベル
  各機能レイヤの境界（入り口と出口）を識別できるトレース情報を出力します。

• 詳細レベル
  標準レベルの出力内容に加えて，各機能レイヤ内処理のトレース情報も出力します。

• 保守レベル
  障害発生時などの保守情報を取得するためのレベルです。

• 抑止レベル
  トレース情報の出力を抑止するためのレベルです。RMIの機能レイヤにだけ設定できます。


Management Serverを利用して運用している場合は，簡易構築定義ファイルで，すべての機能レイヤに対して共通のレベルを設定して，トレース情報を出力します。

なお，次節以降は，トレース取得レベルが標準レベルと詳細レベルのトレース取得ポイントについて説明します。保守レベルは，障害発生時などの保守情報を取得するためのレベルのため，通常は収集する必要はありません。
