(a)　出力形式

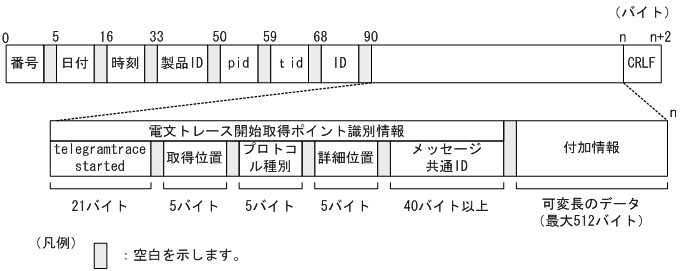

ユーザ電文トレース開始の出力形式を次の図に示します。

図7-18　ユーザ電文トレース開始の出力形式

(b)　出力される内容

ユーザ電文トレース開始に出力される内容を次の表に示します。

表7-35　ユーザ電文トレース開始に出力される内容

項目		内容
番号		トレースレコードの出力通番が表示されます。
日付		トレースレコードの取得日付（yyyy/mm/dd形式）が出力されます。
時刻		トレースレコードの取得時刻（hh:mm:ss.sss形式）が，ローカル時刻でミリ秒単位に出力されます。
製品ID		製品を特定するための識別子が出力されます。 CSCMSG：メッセージング基盤 CSCBP：ビジネスプロセス
pid		プロセスを識別するためのIDが出力されます。
tid		スレッドを識別するためのIDが出力されます。
ID		表示されません。
電文トレース開始取得ポイント識別情報	電文トレース開始	ユーザ電文トレース開始を示す文字列「telegramtrace started」が出力されます。
	取得位置	トレースの取得ポイント情報（取得位置）が出力されます。 RCP：標準受付 URCP：ユーザ定義受付 BPRCP：ビジネスプロセスリクエスト受付 BPREQ：ビジネスプロセス呼び出し SVC：サービス部品呼び出し（アダプタ内） CNVST：サービスアダプタのデータ変換 BPCNV：ビジネスプロセスのデータ変換アクティビティ BPASG：ビジネスプロセスの代入アクティビティ
	プロトコル種別	トレースの取得ポイント情報（プロトコル種別）が出力されます。 SOAP：Webサービス EJB：SessionBean WSR：MDB（WS-R） DBQ：MDB（DBキュー） CUSTM：カスタムアダプタ 空白：取得位置が次の場合 ・BPRCPまたはBPREQ ・BPCNVまたはBPASG
	詳細位置	トレースの取得ポイント情報（詳細位置）が出力されます。 IN：受付 OUT：応答 CAL：呼び出し(ビジネスプロセスやサービス呼び出し) RET：応答受信(ビジネスプロセスやサービス呼び出しの応答) RQB：サービスアダプタにおける要求時のデータ変換前 RSA：サービスアダプタにおける応答時のデータ変換後 CVB：ビジネスプロセスにおけるデータ変換アクティビティ前 CVA：ビジネスプロセスにおけるデータ変換アクティビティ後 ASB：ビジネスプロセスにおける代入アクティビティ前 ASA：ビジネスプロセスにおける代入アクティビティ後
	メッセージ共通ID	リクエスト識別情報（親ID）が出力されます。
付加情報		次の付加情報が出力されます。 (a) リクエスト受付およびサービスアダプタの場合 サービスリクエストID サービス名（Service Name） クライアント相関ID（Client ID） (b) ビジネスプロセスの場合 プロセスインスタンスID ビジネスプロセス名（Process Definition Name） アクティビティ名（Activity Definition Name） 変数定義名（Variable Name）
CRLF		レコード終端符号が出力されます。

(a)　出力形式

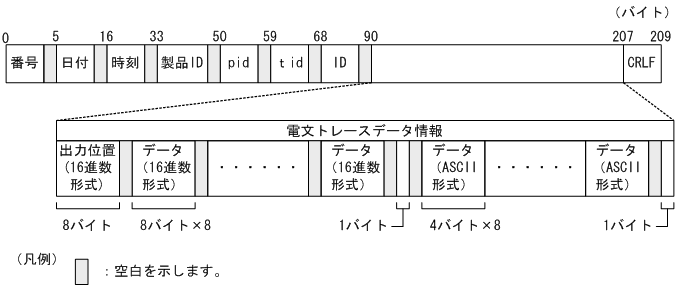

ユーザ電文トレースデータの出力形式を次の図に示します。

図7-19　ユーザ電文トレースデータの出力形式

(b)　出力される内容

ユーザ電文トレースデータに出力される内容を次の表に示します。

表7-36　ユーザ電文トレースデータに出力される内容

項目		内容
番号		トレースレコードの出力通番が表示されます。
日付		トレースレコードの取得日付（yyyy/mm/dd形式）が出力されます。
時刻		トレースレコードの取得時刻（hh:mm:ss.sss形式）が，ローカル時刻でミリ秒単位に出力されます。
製品ID		製品を特定するための識別子が出力されます。 CSCMSG：メッセージング基盤 CSCBP：ビジネスプロセス
pid		プロセスを識別するためのIDが出力されます。
tid		スレッドを識別するためのIDが出力されます。
ID		表示されません。
電文トレースデータ情報	出力位置（16進数形式）	ユーザ電文の先頭からのオフセット値（16進数形式）が出力されます。
	データ（16進数形式）	ユーザ電文の内容（16進数形式）が出力されます。
	データ（ASCII形式）	ユーザ電文の内容（ASCII形式）が出力されます。 0x20〜0x7Eの範囲の場合にASCII文字が出力されます。 範囲外の場合は，ピリオド（.）が出力されます。
CRLF		レコード終端符号が出力されます。

注

SOAPメッセージの場合，ユーザ電文トレースデータにはユーザ電文に含まれる次の情報が出力されます。

• soap:Header要素を含む複数の子要素
• soap:Body要素の一つの子要素

なお，soap:Header要素が存在しない場合は，soap:Body要素の子要素だけが情報として出力されます。

(a)　出力形式

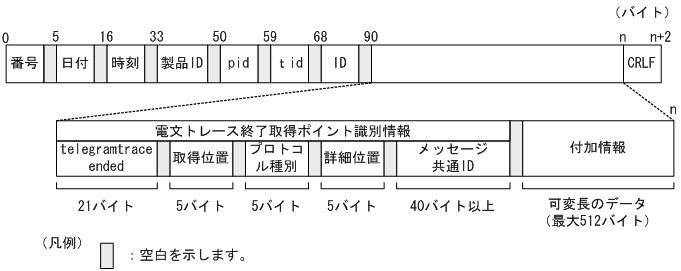

ユーザ電文トレース終了の出力形式を次の図に示します。

図7-20　ユーザ電文トレース終了の出力形式

(b)　出力される内容

ユーザ電文トレース終了に出力される内容を次の表に示します。

表7-37　ユーザ電文トレース終了に出力される内容

項目		内容
番号		トレースレコードの出力通番が表示されます。
日付		トレースレコードの取得日付（yyyy/mm/dd形式）が出力されます。
時刻		トレースレコードの取得時刻（hh:mm:ss.sss形式）が，ローカル時刻でミリ秒単位に出力されます。
製品ID		製品を特定するための識別子が出力されます。 CSCMSG：メッセージング基盤 CSCBP：ビジネスプロセス
pid		プロセスを識別するためのIDが出力されます。
tid		スレッドを識別するためのIDが出力されます。
ID		表示されません。
電文トレース終了取得ポイント識別情報	電文トレース終了	ユーザ電文トレース終了を示す文字列「telegramtrace ended」が出力されます。
	取得位置	トレースの取得ポイント情報（取得位置）が出力されます。 RCP：標準受付 URCP：ユーザ定義受付 BPRCP：ビジネスプロセスリクエスト受付 BPREQ：ビジネスプロセス呼び出し SVC：サービス部品呼び出し（アダプタ内） CNVST：サービスアダプタのデータ変換 BPCNV：ビジネスプロセスのデータ変換アクティビティ BPASG：ビジネスプロセスの代入アクティビティ
	プロトコル種別	トレースの取得ポイント情報（プロトコル種別）が出力されます。 SOAP：Webサービス EJB：SessionBean WSR：MDB（WS-R） DBQ：MDB（DBキュー） CUSTM：カスタムアダプタ 空白：取得位置が次の場合 ・BPRCPまたはBPREQ ・BPCNVまたはBPASG
	詳細位置	トレースの取得ポイント情報（詳細位置）が出力されます。 IN：受付 OUT：応答 CAL：呼び出し(ビジネスプロセスやサービス呼び出し) RET：応答受信(ビジネスプロセスやサービス呼び出しの応答) RQB：サービスアダプタにおける要求時のデータ変換前 RSA：サービスアダプタにおける応答時のデータ変換後 CVB：ビジネスプロセスにおけるデータ変換アクティビティ前 CVA：ビジネスプロセスにおけるデータ変換アクティビティ後 ASB：ビジネスプロセスにおける代入アクティビティ前 ASA：ビジネスプロセスにおける代入アクティビティ後
	メッセージ共通ID	リクエスト識別情報（親ID）が出力されます。
付加情報		付加情報として，ユーザ電文の長さ（10進数形式）が出力されます。なお，ユーザ電文がない場合は「0」または「null」が出力されます。
CRLF		レコード終端符号が出力されます。

ユーザ電文トレースの取得ポイントには，次に示す場合があり，それぞれで取得ポイントが異なります。

• 単体サービス実行時（データ変換がない場合）
• 単体サービス実行時（データ変換がある場合）
• ビジネスプロセス呼び出し実行時
• ビジネスプロセスサービス実行時

(a)　単体サービス実行時（データ変換がない場合）

単体サービス実行時（データ変換がない場合）のユーザ電文トレースのトレース取得ポイントを次の図に示します。

図7-21　ユーザ電文トレースの取得ポイント（単体サービス実行時（データ変換がない場合））

トレース取得ポイントを次の表に示します。表の「図中の番号」は，図7-21中の番号と対応しています。

表7-38　ユーザ電文トレース取得ポイント（単体サービス実行時（データ変換がない場合））

図中の番号	トレース取得ポイント
1	標準受付（Webサービス）の入口
2	標準受付（Webサービス）の出口
1	標準受付（SessionBean）の入口
2	標準受付（SessionBean）の出口
1	標準受付（MDB（WS-R））の入口
2	標準受付（MDB（WS-R））の出口
1	標準受付（MDB（DBキュー））の入口
2	標準受付（MDB（DBキュー））の出口
3	サービスアダプタ（Webサービス）のサービス部品呼び出し口
4	サービスアダプタ（Webサービス）のサービス部品応答受信口
3	サービスアダプタ（SessionBean）のサービス部品呼び出し口
4	サービスアダプタ（SessionBean）のサービス部品応答受信口
3	サービスアダプタ（MDB（WS-R））のサービス部品呼び出し口
4	サービスアダプタ（MDB（WS-R））のサービス部品応答受信口
3	サービスアダプタ（MDB（DBキュー））のサービス部品呼び出し口
4	サービスアダプタ（MDB（DBキュー））のサービス部品応答受信口
3	サービスアダプタ（CUSTOM）のサービス部品呼び出し口
4	サービスアダプタ（CUSTOM）のサービス部品応答受信口

(b)　単体サービス実行時（データ変換がある場合）

単体サービス実行時（データ変換がある場合）のユーザ電文トレースのトレース取得ポイントを次の図に示します。

図7-22　ユーザ電文トレースの取得ポイント（単体サービス実行時（データ変換がある場合））

トレース取得ポイントを次の表に示します。表の「図中の番号」は，図7-22中の番号と対応しています。

表7-39　ユーザ電文トレース取得ポイント（単体サービス実行時（データ変換がある場合））

図中の番号	トレース取得ポイント
1	標準受付（Webサービス）の入口
2	標準受付（Webサービス）の出口
1	標準受付（SessionBean）の入口
2	標準受付（SessionBean）の出口
1	標準受付（MDB（WS-R））の入口
2	標準受付（MDB（WS-R））の出口
1	標準受付（MDB（DBキュー））の入口
2	標準受付（MDB（DBキュー））の出口
3	サービスアダプタ（Webサービス）の標準電文定義時のデータ変換前
4	サービスアダプタ（Webサービス）の標準電文定義時のデータ変換後
3	サービスアダプタ（SessionBean）の標準電文定義時のデータ変換前
4	サービスアダプタ（SessionBean）の標準電文定義時のデータ変換後
3	サービスアダプタ（MDB（WS-R））の標準電文定義時のデータ変換前
4	サービスアダプタ（MDB（WS-R））の標準電文定義時のデータ変換後
3	サービスアダプタ（MDB（DBキュー））の標準電文定義時のデータ変換前
4	サービスアダプタ（MDB（DBキュー））の標準電文定義時のデータ変換後
3	サービスアダプタ（CUSTOM）の標準電文定義時のデータ変換前
4	サービスアダプタ（CUSTOM）の標準電文定義時のデータ変換後
5	サービスアダプタ（Webサービス）のサービス部品呼び出し口
6	サービスアダプタ（Webサービス）のサービス部品応答受信口
5	サービスアダプタ（SessionBean）のサービス部品呼び出し口
6	サービスアダプタ（SessionBean）のサービス部品応答受信口
5	サービスアダプタ（MDB（WS-R））のサービス部品呼び出し口
6	サービスアダプタ（MDB（WS-R））のサービス部品応答受信口
5	サービスアダプタ（MDB（DBキュー））のサービス部品呼び出し口
6	サービスアダプタ（MDB（DBキュー））のサービス部品応答受信口
5	サービスアダプタ（CUSTOM）のサービス部品呼び出し口
6	サービスアダプタ（CUSTOM）のサービス部品応答受信口

(c)　ビジネスプロセス呼び出し実行時

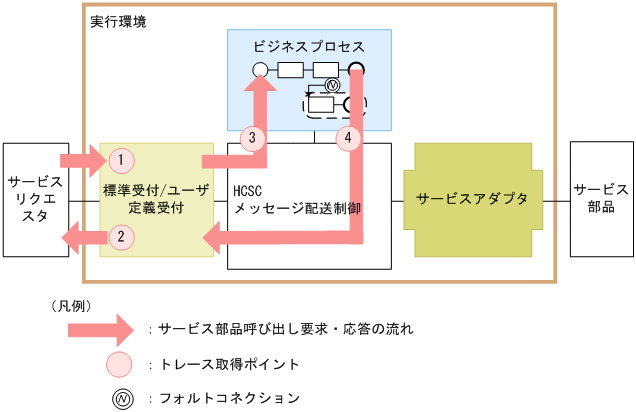

ビジネスプロセス呼び出し実行時のユーザ電文トレースのトレース取得ポイントを次の図に示します。

図7-23　ユーザ電文トレースの取得ポイント（ビジネスプロセス呼び出し実行時）

トレース取得ポイントを次の表に示します。表の「図中の番号」は，図7-23中の番号と対応しています。

表7-40　ユーザ電文トレース取得ポイント（ビジネスプロセス呼び出し実行時）

図中の番号	トレース取得ポイント
1	標準受付（Webサービス）の入口
2	標準受付（Webサービス）の出口
1	標準受付（SessionBean）の入口
2	標準受付（SessionBean）の出口
1	標準受付（MDB（WS-R））の入口
2	標準受付（MDB（WS-R））の出口
1	標準受付（MDB（DBキュー））の入口
2	標準受付（MDB（DBキュー））の出口
3	ビジネスプロセスサービスの呼び出し口
4	ビジネスプロセスサービスの応答受信口

(d)　ビジネスプロセスサービス実行時

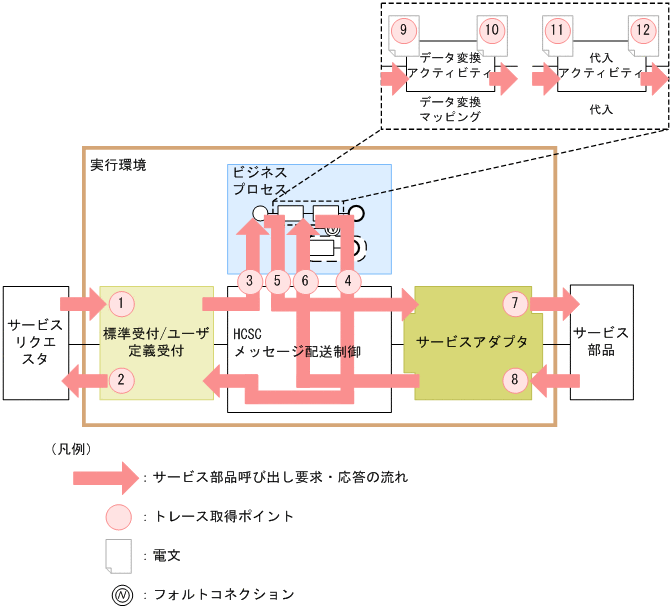

ビジネスプロセスサービス実行時のユーザ電文トレースのトレース取得ポイントを次の図に示します。

図7-24　ユーザ電文トレースの取得ポイント（ビジネスプロセスサービス実行時）

トレース取得ポイントを次の表に示します。表の「図中の番号」は，図7-24中の番号と対応しています。

表7-41　ユーザ電文トレース取得ポイント（ビジネスプロセスサービス実行時）

図中の番号	トレース取得ポイント
1	標準受付（Webサービス）の入口
2	標準受付（Webサービス）の出口
1	標準受付（SessionBean）の入口
2	標準受付（SessionBean）の出口
1	標準受付（MDB（WS-R））の入口
2	標準受付（MDB（WS-R））の出口
1	標準受付（MDB（DBキュー））の入口
2	標準受付（MDB（DBキュー））の出口
7	サービスアダプタ（Webサービス）のサービス部品呼び出し口
8	サービスアダプタ（Webサービス）のサービス部品応答受信口
7	サービスアダプタ（SessionBean）のサービス部品呼び出し口
8	サービスアダプタ（SessionBean）のサービス部品応答受信口
7	サービスアダプタ（MDB（WS-R））のサービス部品呼び出し口
8	サービスアダプタ（MDB（WS-R））のサービス部品応答受信口
7	サービスアダプタ（MDB（DBキュー））のサービス部品呼び出し口
8	サービスアダプタ（MDB（DBキュー））のサービス部品応答受信口
7	サービスアダプタ（CUSTOM）のサービス部品呼び出し口
8	サービスアダプタ（CUSTOM）のサービス部品応答受信口
3	ビジネスプロセスサービスの呼び出し口
4	ビジネスプロセスサービスの応答受信口
5	ビジネスプロセス受付の入口
6	ビジネスプロセス受付の出口
9	データ変換アクティビティの変換元※1
10	データ変換アクティビティの変換先
11	代入アクティビティのコピー元※2，※3
12	代入アクティビティのコピー先

注※1

変換元変数が複数定義されている場合は，定義された個数分ユーザ電文トレースが出力されます。

注※2

電文でない場合（文字列，数値，真偽値）は，変数の文字列表現をUTF-8でエンコードしたバイナリデータがユーザ電文として出力されます。

注※3

コピー元に式（XPath）を指定した場合，またはコピー元に定数を指定した場合は，ユーザ電文トレースが出力されません。

ユーザ電文トレースを取得するには設定が必要です。詳細については「7.3.1 Cosminexus サービスプラットフォームが出力するログやトレースの取得方法」を参照してください。

ユーザ電文トレースの出力先およびトレースファイル名を次の表に示します。

表7-42　ユーザ電文トレースの出力先およびファイル名

トレースファイルの出力先パス	トレースファイル名
HCSCサーバランタイム定義ファイルのtelegramtrace-filepathプロパティで指定したパス	csctelegram_<HCSCサーバ名>_<面数>.log

なお，指定したパスが存在しない場合，またはパスが誤っていた場合は，省略値の出力先にトレースが出力されます。
