サービスリクエスタからサービスを呼び出すパターン

Cosminexus ビジネスプロセス管理/エンタープライズサービスバス V8　サービスプラットフォームサンプルプログラムガイド

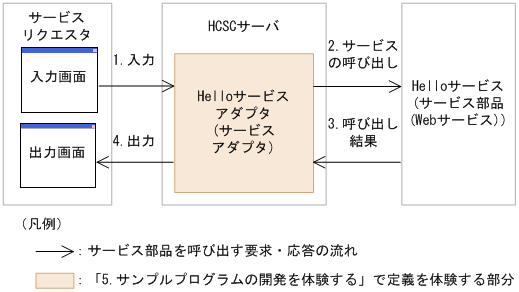

HelloServiceAdapterサンプルプログラムの処理の詳細を次の図および表に示します。

[図データ]

コンポーネント	形態	内容
サービスリクエスタ	HTML サーブレット	入力画面を表示し，サービスアダプタへHelloサービスを呼び出す要求を送ります。 Helloサービスを呼び出した結果をHelloサービスアダプタから受け取り，画面に表示します。
Helloサービスアダプタ	サービスアダプタ	サービスリクエスタからの要求を受け取り，Helloサービスを呼び出します。 Helloサービスの応答をサービスリクエスタへ返します。
Helloサービス	Webサービス	サービスアダプタからの呼び出しに応答し，入力された文字列を編集してHelloサービスアダプタに返します。
