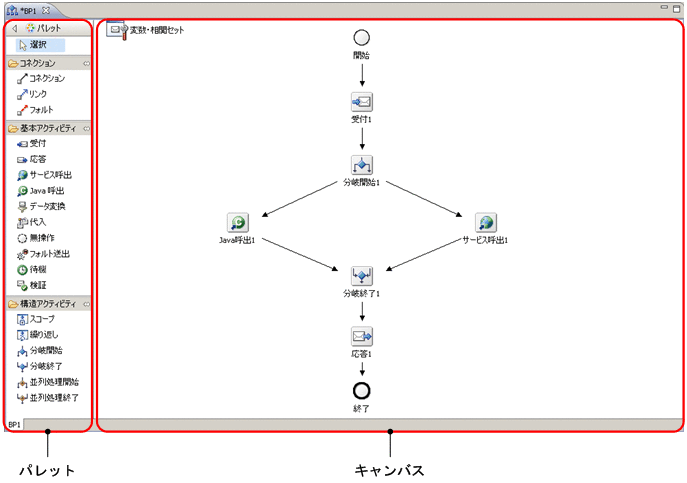

キャンバスに配置するアクティビティやコネクションを，パレットのツールから選択します。

パレットの各項目について説明します。

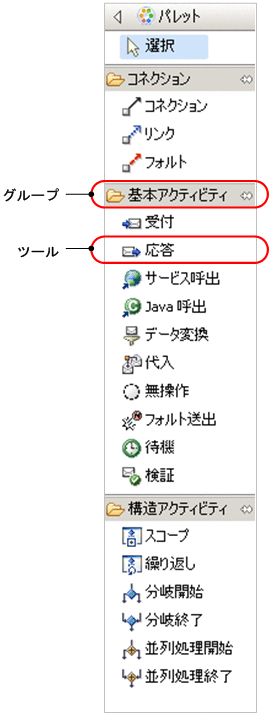

図1-16　パレット（ビジネスプロセス定義画面）

グループ

コネクションまたは同じ種類のアクティビティをまとめたグループです。先頭にが付いています。

ツール

アクティビティやコネクションなどです。選択したアクティビティをキャンバスに配置したり，キャンバスに配置したアクティビティをコネクションで連結したりします。

パレットのグループおよびツールの一覧を次の表に示します。

表1-5　パレットのグループおよびツール（ビジネスプロセス定義画面）

アイコン	表示名	説明
	選択	キャンバス上のアクティビティおよびコネクションを選択します。
	コネクション	通常のコネクション，リンクコネクション，およびフォルトコネクションをまとめたグループです。
	コネクション	通常のアクティビティを連結するコネクションです。
	リンク	リンクを定義する場合にアクティビティを連結するリンクコネクションです。
	フォルト	フォルト処理を定義する場合にアクティビティを連結するフォルトコネクションです。
	基本アクティビティ※	受付アクティビティや応答アクティビティなど，ビジネスプロセスで基本的な定義をするアクティビティをまとめたグループです。
	受付	受付アクティビティです。
	応答	応答アクティビティです。
	サービス呼出	サービス呼出アクティビティです。
	Java呼出	Java呼出アクティビティです。
	データ変換	データ変換アクティビティです。
	代入	代入アクティビティです。
	無操作	無操作アクティビティです。
	フォルト送出	フォルト送出アクティビティです。
	待機	待機アクティビティです。
	検証	検証アクティビティです。
	構造アクティビティ※	スコープアクティビティや繰り返しアクティビティなど，ビジネスプロセスで構造的な定義をするアクティビティをまとめたグループです。
	スコープ	スコープアクティビティです。
	繰り返し	繰り返しアクティビティです。
	分岐開始	分岐開始アクティビティです。
	分岐終了	分岐終了アクティビティです。
	並列処理開始	並列処理開始アクティビティです。
	並列処理終了	並列処理終了アクティビティです。

注※　詳細については，「付録B　用語解説」を参照してください。

キャンバスに，パレットから選択したアクティビティを配置します。また，配置したアクティビティをコネクションで連結します。

キャンバスには，変数・相関セット，開始アクティビティ，および終了アクティビティがすでに配置されています。

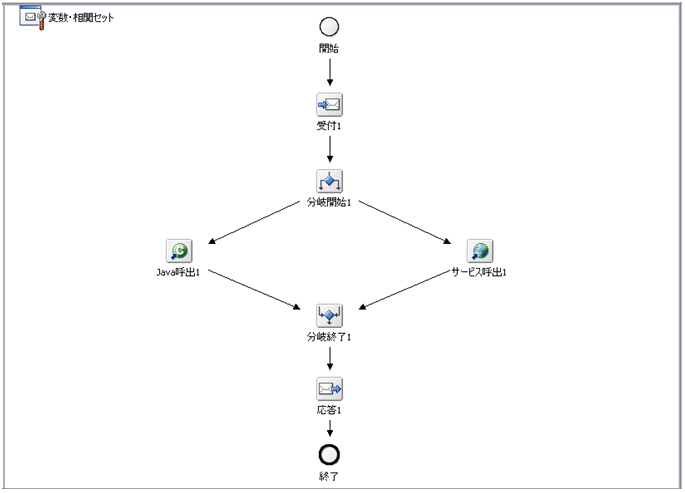

図1-17　キャンバス

変数・相関セット（）

変数・相関セットを定義する場合に使用します。クリックすると，［変数・相関セット一覧］ダイアログが表示されます。

開始（）

開始アクティビティです。このアクティビティは削除できません。

終了（）

終了アクティビティです。このアクティビティは削除できません。
