Webフロントシステムで，Webブラウザから送信されたリクエストをアプリケーションサーバで処理する場合に適用されるシステム構成です。

最も基本的なWebクライアント構成は，クライアントマシンと1台のアプリケーションサーバマシンによって構築できます。1台のアプリケーションサーバマシンで構築するWebクライアント構成の例を次の図に示します。

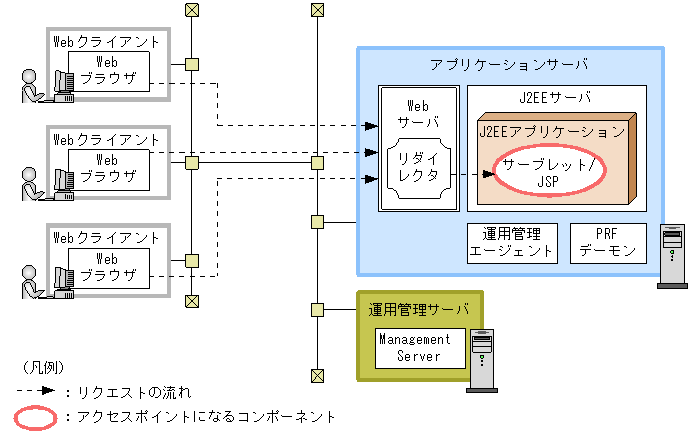

図3-28　1台のアプリケーションサーバマシンで構築するWebクライアント構成の例（Webサーバ連携の場合）

これ以外の凡例については，「3.2　システム構成の説明について」を参照してください。

特徴

クライアントで使用するソフトウェアはWebブラウザだけです。

リクエストの流れ

アクセスポイントであるサーブレットとJSPは，J2EEサーバ上で動作します。これらのコンポーネントは，WebブラウザからWebサーバ経由でアクセスされます。

それぞれのマシンに必要なソフトウェアとプロセスについて説明します。なお，リソースと接続するために必要なプロセスについては，「3.6　トランザクションの種類を検討する」を参照してください。

(a)　アプリケーションサーバマシン

アプリケーションサーバマシンには，Application Server StandardまたはApplication Server Enterpriseをインストールする必要があります。

必要なプロセスは次のとおりです。

• Webサーバ
• J2EEサーバ
• 運用管理エージェント
• PRFデーモン

なお，Application Server StandardまたはApplication Server Enterpriseには，WebサーバであるHitachi Web Serverが含まれています。Windowsの場合，WebサーバにMicrosoft IISを使用することもできます。この場合は，ソフトウェアとしてMicrosoft IISが必要です。

(b)　運用管理サーバマシン

運用管理サーバマシンには，Application Server StandardまたはApplication Server Enterpriseをインストールする必要があります。

起動するプロセスは次のとおりです。

• Management Server

(c)　Webクライアントマシン

Webクライアントマシンには，Webブラウザが必要です。
