1.2.2　オンプレミス環境でサーバが稼働している場合

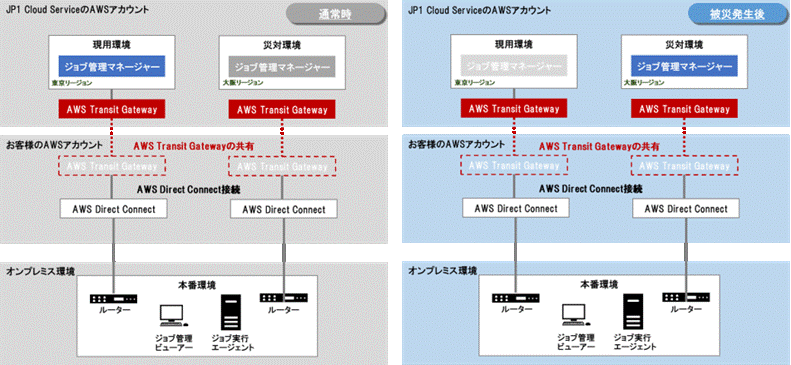

お客様のジョブ実行エージェント等のサーバがオンプレミス環境で稼働し，AWS Direct Connectで接続してジョブ管理を使用するシステムの構成例を次に示します。オンプレミス環境のルーターとお客様のAWSアカウントのAWS Direct Connect，本サービスが共有する現用環境用および災対環境用のAWS Transit Gatewayを接続することで，本サービスとオンプレミス環境の間の通信ができます。

[図データ]
