1.1.3 システム構成例
- 〈この項の構成〉
-
(1) AWS環境でサーバが稼働している場合

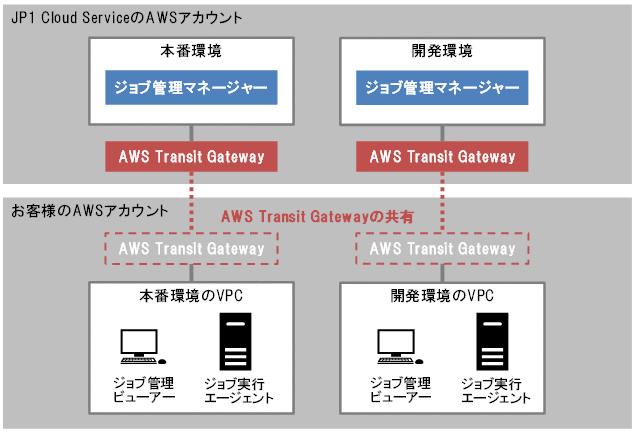

お客様のジョブ実行エージェント等のサーバがAWS上で稼働し,本番環境用と開発環境用にネットワーク区域を分けてジョブ管理プラットフォームを使用するシステムの構成例を次に示します。統合管理プラットフォームの場合も同様のシステム構成で利用できます。
本サービスが共有するAWS Transit Gatewayにお客様のVPCをアタッチすることで,本サービスとお客様のAWS環境の間の通信が可能になります。
ページの先頭へ
(2) オンプレミス環境でサーバが稼働している場合
お客様のジョブ実行エージェント等のサーバがオンプレミス環境で稼働し,AWS Direct Connectで接続してジョブ管理プラットフォームを使用するシステムの構成例を次に示します。統合管理プラットフォームの場合も同様のシステム構成で利用できます。
オンプレミス環境のルーターとお客様のAWSアカウントのAWS Direct Connect,本サービスが共有するAWS Transit Gatewayを接続することで,本サービスとオンプレミス環境の間の通信が可能になります。
ページの先頭へ
(3) Azure環境でサーバが稼働している場合

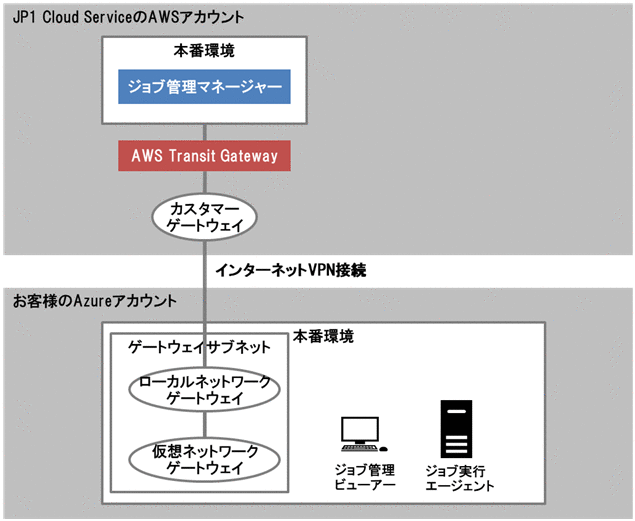

お客様のジョブ実行エージェント等のサーバがAzure上で稼働し,インターネットVPNで接続してジョブ管理プラットフォームを使用するシステムの構成例を次に示します。統合管理プラットフォームの場合も同様のシステム構成で利用できます。
本サービスが提供する接続用パラメータを基にして,お客様のAzure環境にインターネットVPNの接続設定をすることで,本サービスとお客様のAzure環境の間の通信が可能になります。
ページの先頭へ
(4) その他のクラウド環境でサーバが稼働している場合

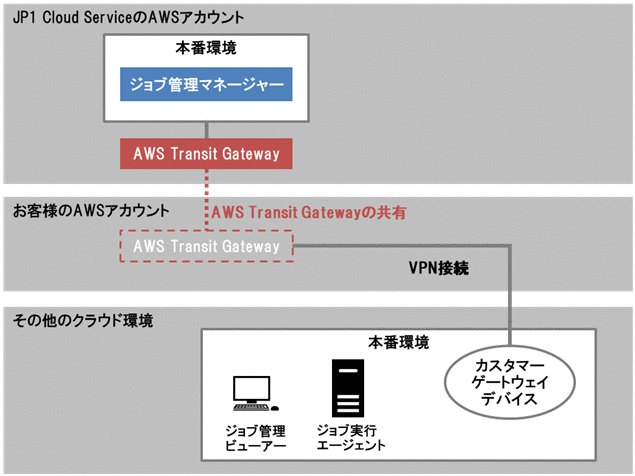

お客様のジョブ実行エージェント等のサーバがAWSやAzure以外のその他のクラウド環境で稼働し,VPNで接続してジョブ管理プラットフォームを使用するシステムの構成例を次に示します。統合管理プラットフォームの場合も同様のシステム構成で利用できます。
その他のクラウド環境にAWSの要件を満たすカスタマーゲートウェイデバイスを用意し,本サービスが共有するAWS Transit GatewayにVPN接続をアタッチすることで,本サービスとその他のクラウド環境の間の通信が可能になります。
