1.1.3　システム構成例

〈この項の構成〉

(1)　AWS環境でサーバが稼働している場合

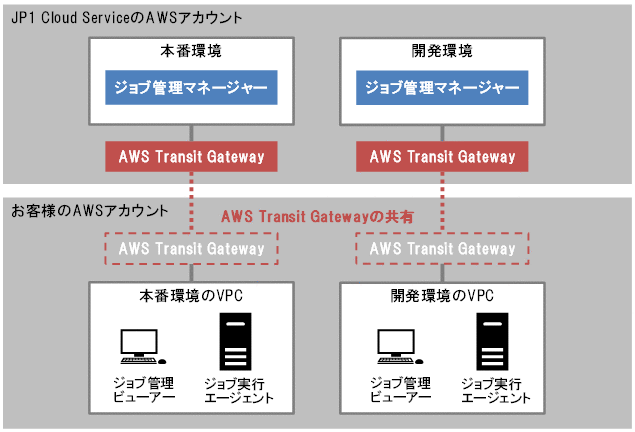

お客様のジョブ実行エージェント等のサーバがAWS上で稼働し，本番環境用と開発環境用にネットワーク区域を分けてジョブ管理プラットフォームを使用するシステムの構成例を次に示します。統合管理プラットフォームの場合も同様のシステム構成で利用できます。

本サービスが共有するAWS Transit Gatewayにお客様のVPCをアタッチすることで，マネージャーとエージェントが接続されます。

[図データ]

お客様のジョブ実行エージェント等のサーバがオンプレミス環境で稼働し，AWS Direct Connectで接続してジョブ管理プラットフォームを使用するシステムの構成例を次に示します。統合管理プラットフォームの場合も同様のシステム構成で利用できます。

オンプレミス環境のルーターとお客様のAWSアカウントのAWS Direct Connect，本サービスが共有するAWS Transit Gatewayを接続することで，マネージャーとエージェントが接続されます。

[図データ]

お客様のジョブ実行エージェント等のサーバがMicrosoft Azureなどのクラウド環境で稼働し，VPNで接続してジョブ管理プラットフォームを使用するシステムの構成例を次に示します。統合管理プラットフォームの場合も同様のシステム構成で利用できます。

クラウド環境にAWSの要件を満たすカスタマーゲートウェイデバイスを用意し，本サービスが共有するAWS Transit GatewayにVPN接続をアタッチすることで，マネージャーとエージェントが接続されます。

[図データ]
