 システム管理者 クイックリファレンス

2.9.22　Drive Box番号/RDEV番号マトリクス

VSP G130, G150, G350, G370, G700, G900およびVSP F350, F370, F700, F900の場合

SIM RCの12bitで表されるDB#/RDEV#について、bitの内訳とHDDロケーション#との関係を示します。また、モデルごとのDB#の対応を示します。

DB#、RDEV#、およびHDDロケーション#の関係

DB#とRDEV#は、以下のフォーマットを参照してください。

また、DB#およびRDEV#と、HDDロケーション#との関係は次のとおりです。

次に、DB-00の場合を例に、12bitのDB#/RDEV#と、DB#、R#およびHDDロケーション#との関係を表に示します。DB-01以降の、DB#/RDEV#に対するDB#、RDEV#およびHDDロケーション#の関係は、DB-00と共通です。

DB 番号-R番マトリクス（DB-00 ※）の表を次に示します。

リファレンスコード/PLC

DB#/RDEV#(Hex)

Drive Box Number

(DB#)

RDEV#

(R#)

HDDロケーション#

000

DB-00

00

HDD00-00

001

01

HDD00-01

002

02

HDD00-02

003

03

HDD00-03

004

04

HDD00-04

005

05

HDD00-05

006

06

HDD00-06

007

07

HDD00-07

008

08

HDD00-08

009

09

HDD00-09

00A

10

HDD00-10

00B

11

HDD00-11

00C

12

HDD00-12

00D

13

HDD00-13

00E

14

HDD00-14

00F

15

HDD00-15

010

16

HDD00-16

011

17

HDD00-17

012

18

HDD00-18

013

19

HDD00-19

014

20

HDD00-20

015

21

HDD00-21

016

22

HDD00-22

017

23

HDD00-23

018

24

HDD00-24

019

25

HDD00-25

01A

26

HDD00-26

01B

27

HDD00-27

01C

28

HDD00-28

01D

29

HDD00-29

01E

30

HDD00-30

01F

31

HDD00-31

020

32

HDD00-32

021

33

HDD00-33

022

34

HDD00-34

023

35

HDD00-35

024

36

HDD00-36

025

37

HDD00-37

026

38

HDD00-38

027

39

HDD00-39

028

40

HDD00-40

029

41

HDD00-41

02A

42

HDD00-42

02B

43

HDD00-43

02C

44

HDD00-44

02D

45

HDD00-45

02E

46

HDD00-46

02F

47

HDD00-47

030

48

HDD00-48

031

49

HDD00-49

032

50

HDD00-50

033

51

HDD00-51

034

52

HDD00-52

035

53

HDD00-53

036

54

HDD00-54

037

55

HDD00-55

038

56

HDD00-56

039

57

HDD00-57

03A

58

HDD00-58

03B

59

HDD00-59
注※

CBSS/CBSLの場合、DB-00はCBSS/CBSLに含まれます。

VSP E590、E790、E990の場合

ACCのPLC（Parts Location Code）、およびSIM RCの13bitで表されるDB#/HDD#について、bitの内訳とHDDロケーション#との関係を示します。

SIMリファレンスコード（SIM RC）フォーマット

W(4bit)

X(4bit)

Y(4bit)

Z(4bit)

w

w

w

w

x

x

x

x

y

y

y

y

z

z

z

z


A (8bit)

B (5bit)

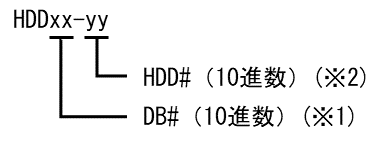

DB#およびHDD#と、HDDロケーション#との関係は次のとおりです。

[図データ]
注※1

DB#は、以下の式から求めます。

DB#=A(RC下位6~13bit)/2(小数点以下切り捨て)

注※2

HDD#は、以下の式から求めます。

A(r)=A(RC下位6~13bit)/2の余り

HDD#=A(r)×12+B(RC下位0~5bit)

例：SIM：eb75a5(コレクションアクセス発生(eb6xxx/eb7xxx))の場合

　　SIM：eb75a5

　　　　　ebWXYZ=75a5

7

5

a

5

0

1

1

1

0

1

0

1

1

0

1

0

0

1

0

1


A=AD(16進数)

173(10進数)

B=05(16進数)

5(10進数)

DB#=173(A)/2=86(小数点以下切り捨て)

A(r)=173(A)/2の余り＝1

HDD#=1(A(r))×12+5(B)=17

HDDロケーション#は、HDD86-17となります。

DB 番号-C/R番号マトリクス（VSP E990）の表を次に示します。

リファレンスコード/PLC

Drive Box Number

(DB#)

CDEV#

(HEX)

RDEV#

(HEX)

HDDロケーション#

0000

DB-00

0

0

HDD00-00

0001

1

HDD00-01

0002

2

HDD00-02

0003

3

HDD00-03

0004

4

HDD00-04

0005

5

HDD00-05

0006

6

HDD00-06

0007

7

HDD00-07

0008

8

HDD00-08

0009

9

HDD00-09

000A

A

HDD00-10

000B

B

HDD00-11

0020

4

0

HDD00-12

0021

1

HDD00-13

0022

2

HDD00-14

0023

3

HDD00-15

0024

4

HDD00-16

0025

5

HDD00-17

0026

6

HDD00-18

0027

7

HDD00-19

0028

8

HDD00-20

0029

9

HDD00-21

002A

A

HDD00-22

002B

B

HDD00-23

0040

DB-01

1

0

HDD01-00

0041

1

HDD01-01

0042

2

HDD01-02

0043

3

HDD01-03

0044

4

HDD01-04

0045

5

HDD01-05

0046

6

HDD01-06

0047

7

HDD01-07

0048

8

HDD01-08

0049

9

HDD01-09

004A

A

HDD01-10

004B

B

HDD01-11

0060

5

0

HDD01-12

0061

1

HDD01-13

0062

2

HDD00-14

0063

3

HDD01-15

0064

4

HDD01-16

0065

5

HDD01-17

0066

6

HDD01-18

0067

7

HDD01-19

0068

8

HDD01-20

0069

9

HDD01-21

006A

A

HDD01-22

006B

B

HDD01-23

0080

DB-02

 2

0

HDD02-00

0081

1

HDD02-01

0082

2

HDD02-02

0083

3

HDD02-03

0084

4

HDD02-04

0085

5

HDD02-05

0086

6

HDD02-06

0087

7

HDD02-07

0088

8

HDD02-08

0089

9

HDD02-09

008A

A

HDD02-10

008B

B

HDD02-11

00A0

 6

0

HDD02-12

00A1

1

HDD02-13

00A2

2

HDD02-14

00A3

3

HDD02-15

00A4

4

HDD02-16

00A5

5

HDD02-17

00A6

6

HDD02-18

00A7

7

HDD02-19

00A8

8

HDD02-20

00A9

9

HDD02-21

00AA

A

HDD02-22

00AB

B

HDD02-23

00C0

DB-03

3

0

HDD03-00

00C1

1

HDD03-01

00C2

2

HDD03-02

00C3

3

HDD03-03

00C4

4

HDD03-04

00C5

5

HDD03-05

00C6

6

HDD03-06

00C7

7

HDD03-07

00C8

8

HDD03-08

00C9

9

HDD03-09

00CA

A

HDD03-10

00CB

B

HDD03-11

00E0

7

0

HDD03-12

00E1

1

HDD03-13

00E2

2

HDD03-14

00E3

3

HDD03-15

00E4

4

HDD03-16

00E5

5

HDD03-17

00E6

6

HDD03-18

00E7

7

HDD03-19

00E8

8

HDD03-20

00E9

9

HDD03-21

00EA

A

HDD03-22

00EB

B

HDD03-23

DB 番号-C/R番号マトリクス（VSP E590、E790）の表を次に示します。

リファレンスコード/PLC

Drive Box Number

(DB#)

CDEV#

(HEX)

RDEV#

(HEX)

HDDロケーション#

0000

DB-00

0

0

HDD00-00

0001

1

HDD00-01

0002

2

HDD00-02

0003

3

HDD00-03

0004

4

HDD00-04

0005

5

HDD00-05

0006

6

HDD00-06

0007

7

HDD00-07

0008

8

HDD00-08

0009

9

HDD00-09

000A

A

HDD00-10

000B

B

HDD00-11

0020

4

0

HDD00-12

0021

1

HDD00-13

0022

2

HDD00-14

0023

3

HDD00-15

0024

4

HDD00-16

0025

5

HDD00-17

0026

6

HDD00-18

0027

7

HDD00-19

0028

8

HDD00-20

0029

9

HDD00-21

002A

A

HDD00-22

002B

B

HDD00-23

VSP E590、VSP E790に拡張ドライブボックスを接続した場合、およびVSP E590H、VSP E790Hの場合

SIM リファレンスコード（SIM RC）とHDDロケーション#との関係を示します。

HDDロケーションの確認手順

  1. SIM RC 16 進数(Hex)の下4桁を抽出します。

    例：SIM RCが4347DAの下4桁「47DA」

  2. 1桁目(Hex)を「x」に置換します。

    例：47DAの「A(Hex)」を「x」に置換「47Dx」

  3. 4桁目が偶数の場合は「0」に、奇数の場合は「1」に置換します。

    • 偶数の例：47Dxの「4(Hex)」を「0」に置換「07Dx」

    • 奇数の例：SIM RCが43B7C3の下4桁「B7C3」

      B7C3の「3(Hex)」を「x」に置換「B7Cx」

      B7Cxの「B(Hex)」を「1」に置換「17Cx」

  4. 手順3.で求めた4桁の文字列を下記の表で検索します。

    DB番号(Dec)とHDD番号に加算する値(Dec)を確認し、控えておきます。

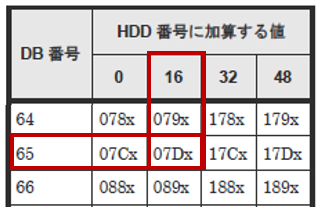

    例：07Dxを検索

    • DB番号は検索した4文字の行の最左の数値です。

      例：65(Dec)

    • HDD番号に加算する値は、検索した4文字の列の先頭から2行目の値です。

      例：16(Dec)

      [図データ]

  5. 手順1.のSIM RCの1桁目を、16進数(Hex)から10進数(Dec)に変換します。

    例：SIM RCが4347DA

    1桁目「A(Hex)」を「10(Dec)」に変換

  6. HDD番号を算出します。

    手順5.で求めた10進数(Dec)の値に、手順4.で控えたHDD番号に加算する値を足します。

    例：10+16=26(Dec)

  7. 手順4.で控えたDB番号(Dec)と、手順6.で求めたHDD番号(Dec)を、以下のフォーマットに当てはめます。

    HDDロケーション# = "HDD" & "DB番号(Dec)" & "-" & "手順6.で求めた値(Dec)"

DB番号およびHDD番号とHDDロケーション#との関係は次のとおりです。

例：HDDロケーション# = HDD65-26

SIM RCとDB 番号およびHDD 番号マトリクス（VSP E590、VSP E790に拡張ドライブボックスを接続した場合、およびVSP E590H、VSP E790Hの場合）の表を次に示します。

DB番号 HDD番号に加算する値
0 12
00 000x 002x
DB番号 HDD番号に加算する値
0 16 32 48
50 008x 009x 108x 109x
51 00Cx 00Dx 10Cx 10Dx
52 018x 019x 118x 119x
53 01Cx 01Dx 11Cx 11Dx
54 028x 029x 128x 129x
55 02Cx 02Dx 12Cx 12Dx
56 038x 039x 138x 139x
57 03Cx 03Dx 13Cx 13Dx
58 048x 049x 148x 149x
59 04Cx 04Dx 14Cx 14Dx
60 058x 059x 158x 159x
61 05Cx 05Dx 15Cx 15Dx
62 068x 069x 168x 169x
63 06Cx 06Dx 16Cx 16Dx
64 078x 079x 178x 179x
65 07Cx 07Dx 17Cx 17Dx
66 088x 089x 188x 189x
67 08Cx 08Dx 18Cx 18Dx
68 098x 099x 198x 199x
69 09Cx 09Dx 19Cx 19Dx
70 0A8x 0A9x 1A8x 1A9x
71 0ACx 0ADx 1ACx 1ADx
72 0B8x 0B9x 1B8x 1B9x
73 0BCx 0BDx 1BCx 1BDx
