Hitachi

 システム管理者 クイックリファレンス


3.16.13 関連コンテンツ(Storage Navigator ホストグループおよびiSCSIターゲットの管理)

〈この項の構成〉

(1) ホストグループ編集ウィザード

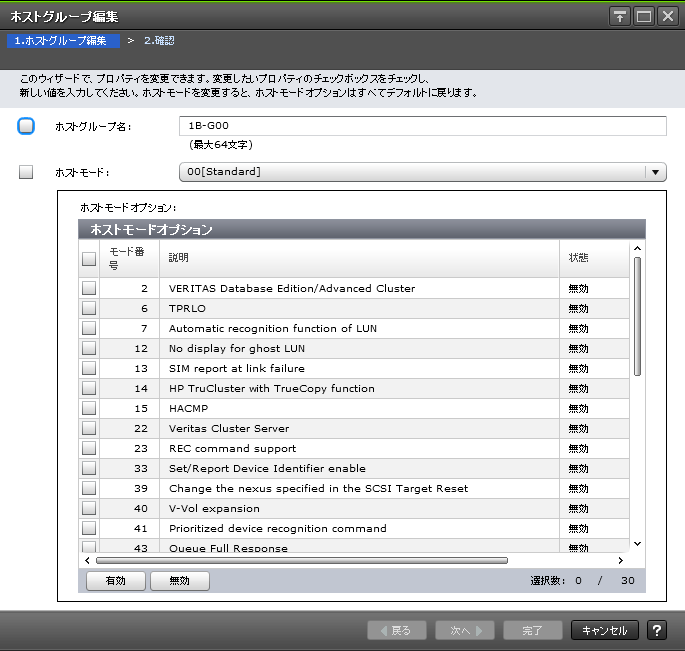

(a) [ホストグループ編集]画面

[図データ]

[ホストグループ名]

ホストグループ名を入力します。

ホストグループ名は最大64文字で、ASCII文字(英数字および記号)が使用できます。ただし、次の記号は使用できません。

\ / : , ; * ? " < > |

ホストグループ名の先頭と末尾に、空白文字を使用することはできません。

[ホストモード]

リストからホストモードを選択します。

[ホストモードオプション]テーブル

ホストモードオプションを設定する場合は、設定したいホストモードオプションを選択し[有効]をクリックします。ホストモードオプションが不要な場合は、不要なホストモードオプションを選択し[無効]をクリックします。

  • テーブル

    項目

    説明

    モード番号

    ホストモードオプションの番号が表示されます。

    説明

    ホストモードオプションの説明が表示されます。

    状態

    ホストモードオプションの設定([有効]または[無効])が表示されます。

  • ボタン

    項目

    説明

    有効

    ホストモードオプションが有効になります。

    無効

    ホストモードオプションが無効になります。

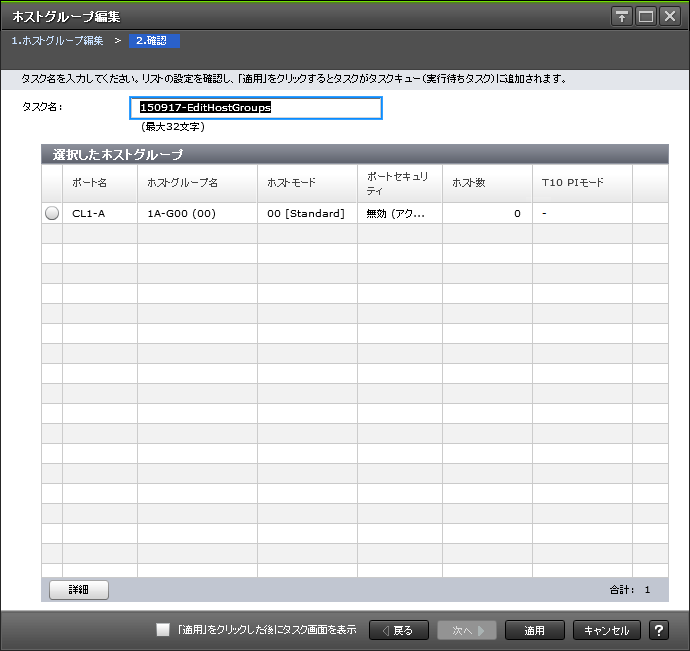

(b) [設定確認]画面

[図データ]

[選択したホストグループ]テーブル

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    ホストグループ名

    ホストグループ名が表示されます。

    ホストモード

    ホストグループのホストモードが表示されます。

    ポートセキュリティ

    ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

    ホスト数

    ホストグループに登録されているホストの数が表示されます。

    T10 PIモード

    ポートのT10 PIモードの設定([有効]または[無効])が表示されます。T10 PIモードがサポートされていない場合、[-]が表示されます。

  • ボタン

    項目

    説明

    詳細

    行のラジオボタンを選択してボタンをクリックすると[ホストグループプロパティ]画面が表示されます。

(2) ホストグループに追加ウィザード(ホスト選択時)

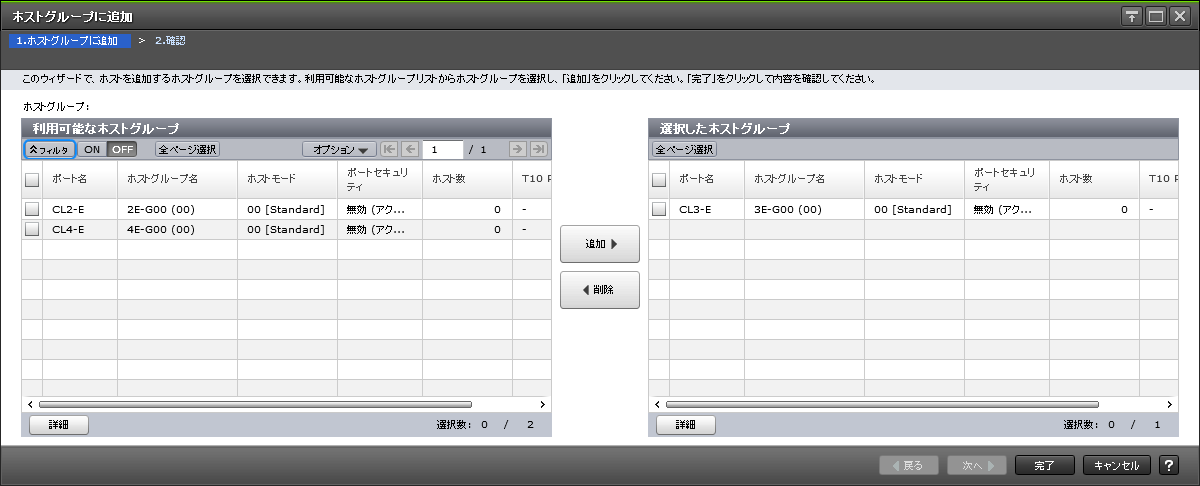

(a) [ホストグループに追加]画面

[図データ]

[利用可能なホストグループ]テーブル

選択したホストを登録させることができるホストグループの一覧が表示されます。各ユーザに割り当てられているホストグループだけが表示されます。

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    ホストグループ名

    ホストグループ名が表示されます。

    ホストモード

    ホストグループのホストモードが表示されます。

    ポートセキュリティ

    ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

    ホスト数

    ホストグループに登録されているホストの数が表示されます。

    T10 PIモード

    ポートのT10 PIモードの設定([有効]または[無効])が表示されます。T10 PIモードがサポートされていない場合、[-]が表示されます。

  • ボタン

    項目

    説明

    詳細

    行のチェックボックスを選択してボタンをクリックすると[ホストグループプロパティ]画面が表示されます。

[追加]ボタン

[利用可能なホストグループ]テーブルで選択したホストグループが[選択したホストグループ]テーブルに追加されます。

[削除]ボタン

[選択したホストグループ]テーブルで選択したホストグループが[選択したホストグループ]テーブルから削除されます。

[選択したホストグループ]テーブル

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    ホストグループ名

    ホストグループ名が表示されます。

    ホストモード

    ホストグループのホストモードが表示されます。

    ポートセキュリティ

    ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

    ホスト数

    ホストグループに登録されているホストの数が表示されます。

    T10 PIモード

    ポートのT10 PIモードの設定([有効]または[無効])が表示されます。T10 PIモードがサポートされていない場合、[-]が表示されます。

  • ボタン

    項目

    説明

    詳細

    行のチェックボックスを選択してボタンをクリックすると[ホストグループプロパティ]画面が表示されます。

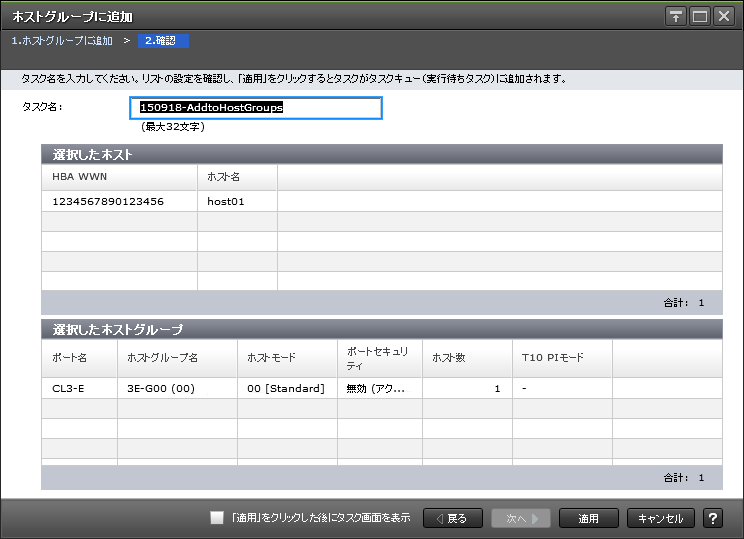

(b) [設定確認]画面

[図データ]

[選択したホスト]テーブル

項目

説明

HBA WWN

ポートのWWNが表示されます。

ホスト名

ホスト名が表示されます。

[選択したホストグループ]テーブル

ホストが登録されるホストグループの一覧が表示されます。

項目

説明

ポート名

ポートの名前が表示されます。

ホストグループ名

ホストグループ名が表示されます。

ホストモード

ホストグループのホストモードが表示されます。

ポートセキュリティ

ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

ホスト数

選択したホストを含めた、ホストグループに登録されているホストの数が表示されます。

T10 PIモード

ポートのT10 PIモードの設定([有効]または[無効])が表示されます。T10 PIモードがサポートされていない場合、[-]が表示されます。

(3) ホスト追加ウィザード

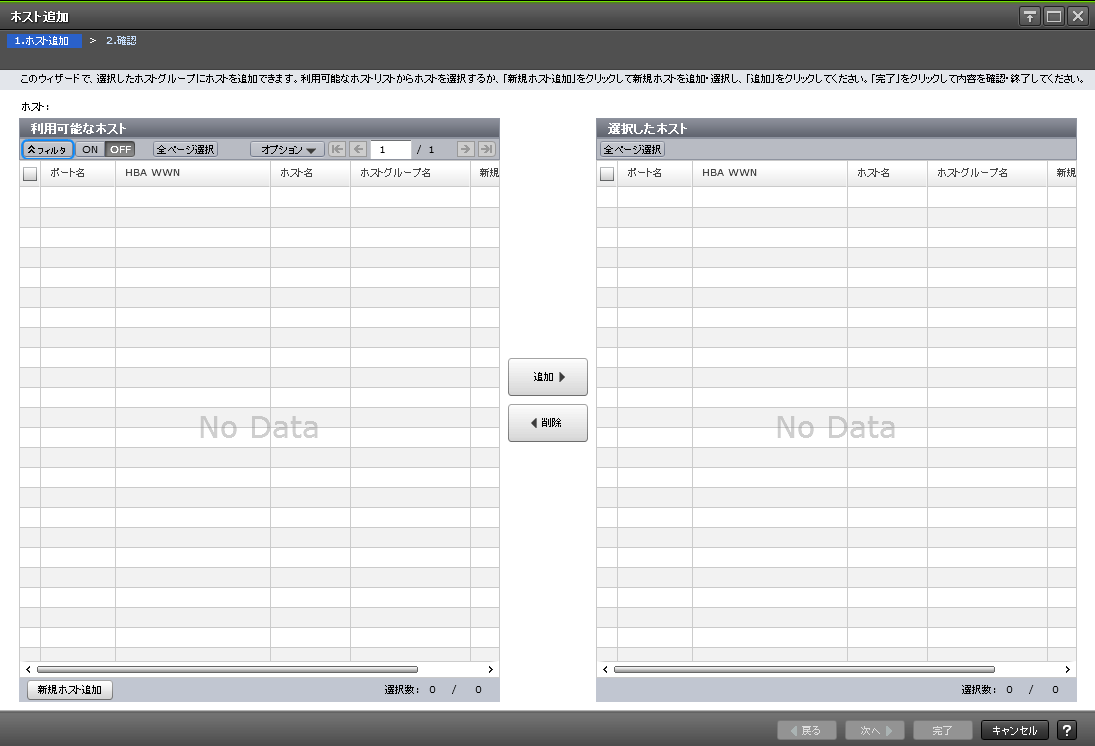

(a) [ホスト追加]画面

[図データ]

[利用可能なホスト]テーブル(ファイバチャネル選択時)

選択したホストグループに登録させることができるホストの一覧が表示されます。

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    HBA WWN

    ポートのWWNが表示されます。

    ホスト名

    ホスト名が表示されます。

    ホストグループ名

    ホストグループ名が表示されます。

    新規ホスト

    ホストが新規に追加されたものかどうかが表示されます。

    ストレージシステムのポートにまだケーブル接続されていない、新規に追加されたホストであれば[該当]、すでにほかのポートとケーブルで接続しているホストであれば[非該当]が表示されます。

  • ボタン

    項目

    説明

    新規ホスト追加

    ホストを新規に追加したい場合は、[新規ホスト追加]をクリックします。なお、新規ホストを追加した場合は、ポート名、ホストグループ名が空白です。

[追加]ボタン

[利用可能なホスト]テーブルで選択したホストが[選択したホスト]テーブルに追加されます。

[削除]ボタン

[選択したホスト]テーブルで選択したホストグループが[選択したホスト]テーブルから削除されます。

[選択したホスト]テーブル(ファイバチャネル選択時)

[選択したホスト]テーブルには、[利用可能なホスト]テーブルで選択されたホストが表示されます。

項目

説明

ポート名

ポートの名前が表示されます。なお、[新規ホスト追加]で作成したホストの場合は空白になります。

HBA WWN

ポートのWWNが表示されます。

ホスト名

ホスト名が表示されます。

ホストグループ名

ホストグループ名が表示されます。なお、[新規ホスト追加]で作成したホストの場合は空白になります。

新規ホスト追加

ホストが新規に追加されたものかどうかが表示されます。

ストレージシステムのポートにまだケーブル接続されていない、新規に追加されたホストであれば[該当]、すでにほかのポートとケーブルで接続しているホストであれば[非該当]が表示されます。

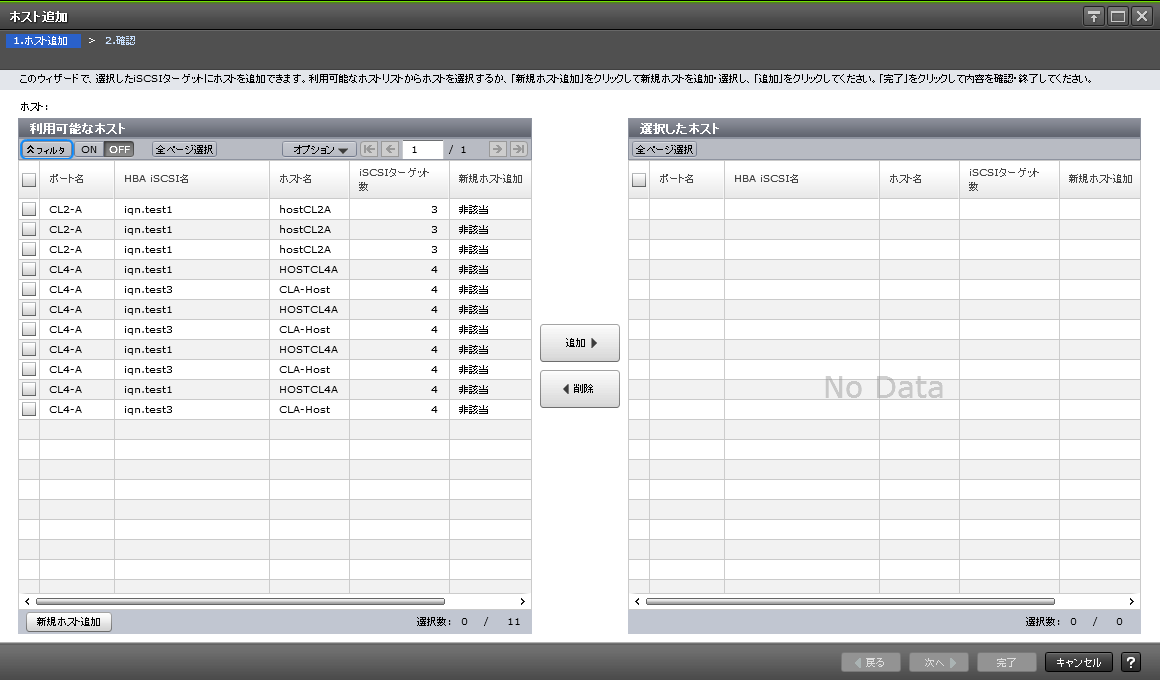

[図データ]

[利用可能なホスト]テーブル(iSCSI選択時)

選択したiSCSIターゲットに登録させることができるホストの一覧が表示されます。

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    HBA iSCSI名

    HBAのiSCSI名が表示されます。

    ホスト名

    ホスト名が表示されます。

    iSCSIターゲット数

    iSCSIターゲット数が表示されます。

    新規ホスト追加

    ホストが新規に追加されたものかどうかが表示されます。

    ストレージシステムのポートにまだケーブル接続されていない、新規に追加されたホストであれば[該当]、すでにほかのポートとケーブルで接続しているホストであれば[非該当]が表示されます。

  • ボタン

    項目

    説明

    新規ホスト追加

    ホストを新規に追加したい場合は、[新規ホスト追加]をクリックします。なお、新規ホストを追加した場合は、ポート名が空白です。

[追加]ボタン

[利用可能なホスト]テーブルで選択したホストが[選択したホスト]テーブルに追加されます。

[削除]ボタン

[選択したホスト]テーブルで選択したホストグループが[選択したホスト]テーブルから削除されます。

[選択したホスト]テーブル(iSCSI選択時)

[選択したホスト]テーブルには、[利用可能なホスト]テーブルで選択されたホストが表示されます。

項目

説明

ポート名

ポートの名前が表示されます。

HBA iSCSI名

HBAのiSCSI名が表示されます。

ホスト名

ホスト名が表示されます。

iSCSIターゲット数

iSCSIターゲット数が表示されます。

新規ホスト追加

ホストが新規に追加されたものかどうかが表示されます。

ストレージシステムのポートにまだケーブル接続されていない、新規に追加されたホストであれば[該当]、すでにほかのポートとケーブルで接続しているホストであれば[非該当]が表示されます。

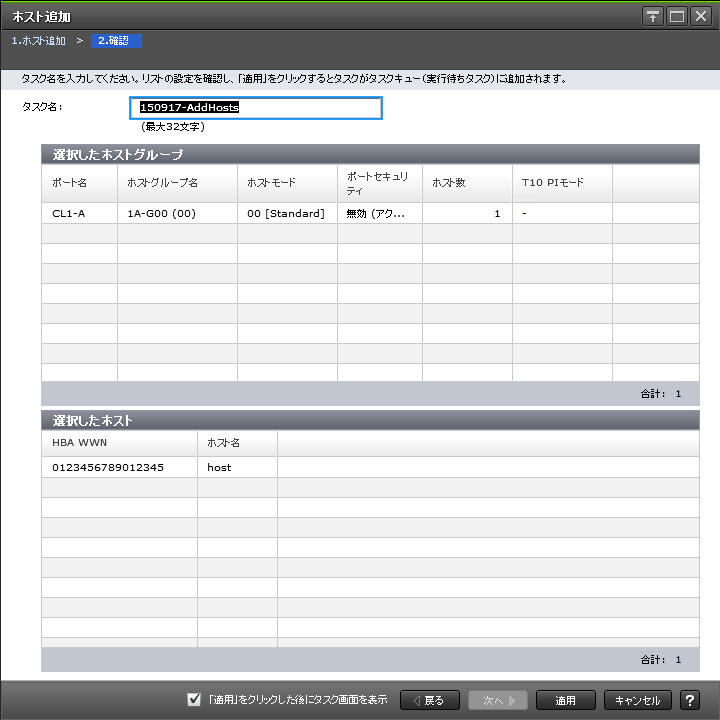

(b) [設定確認]画面

[図データ]

[選択したホストグループ]テーブル(ファイバチャネル選択時)

追加したホストグループの一覧が表示されます。

項目

説明

ポート名

ポートの名前が表示されます。

ホストグループ名

ホストグループ名が表示されます。

ホストモード

ホストグループのホストモードが表示されます。

ポートセキュリティ

ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

ホスト数

ホストグループに登録されているホストの数が表示されます。

T10 PIモード

ポートのT10 PIモードの設定([有効]または[無効])が表示されます。T10 PIモードがサポートされていない場合、[-]が表示されます。

[選択したホスト]テーブル(ファイバチャネル選択時)

追加したホストの一覧が表示されます。

項目

説明

HBA WWN

ポートのWWNが表示されます。

ホスト名

ホスト名が表示されます。

[図データ]

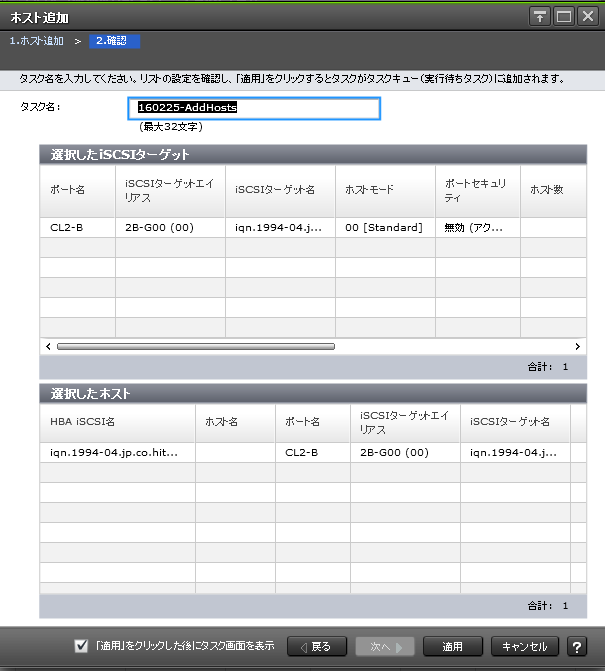

[選択したiSCSIターゲット]テーブル(iSCSI選択時)

追加したiSCSIターゲットの一覧が表示されます。

項目

説明

ポート名

ポートの名前が表示されます。

iSCSIターゲットエイリアス

iSCSIターゲットエイリアスが表示されます。

iSCSIターゲット名

iSCSIターゲット名が表示されます。

ホストモード

ホストグループのホストモードが表示されます。

ポートセキュリティ

ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

ホスト数

iSCSIターゲットに登録されているホストの数が表示されます。

認証

認証についての情報が表示されます。

  • [方法]:認証方法の設定([CHAP]、[認証なし]、または[ホストに従う])が表示されます。

  • [相互CHAP]:相互CHAPの設定([有効]または[無効])が表示されます。

  • [ユーザ名]:ユーザ名が表示されます。

  • [ユーザ数]:ユーザ数が表示されます。

[選択したホスト]テーブル(iSCSI選択時)

追加したホストの一覧が表示されます。

項目

説明

HBA iSCSI名

HBAのiSCSI名が表示されます。

ホスト名

ホスト名が表示されます。

ポート名

ポート名が表示されます。

iSCSIターゲットエイリアス

iSCSIターゲットエイリアスが表示されます。

iSCSIターゲット名

iSCSIターゲット名が表示されます。

(4) ホスト削除ウィザード

(a) [ホスト削除]画面

[図データ]

[選択したホスト]テーブル

項目

説明

ポート名

ポートの名前が表示されます。

HBA iSCSI名

HBAのiSCSI名が表示されます。

ホスト名

ホスト名が表示されます。

iSCSIターゲットエイリアス

iSCSIターゲットエイリアス名とIDが表示されます。

iSCSIターゲット名

iSCSIターゲット名が表示されます。

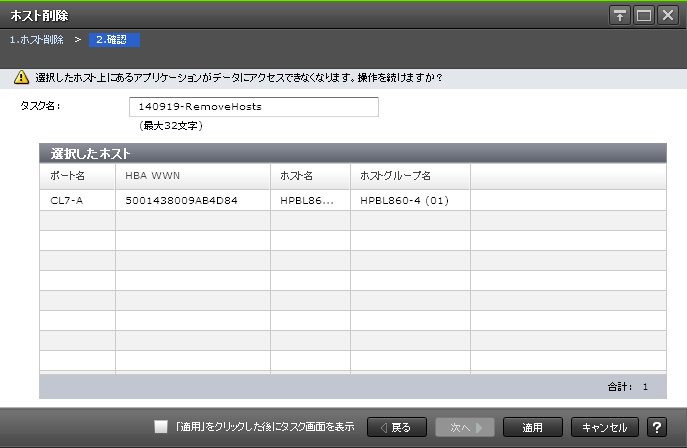

(b) [設定確認]画面

[図データ]

[選択したホスト]テーブル

項目

説明

ポート名

ポートの名前が表示されます。

HBA WWN

ポートのWWNが表示されます。

ホスト名

ホスト名が表示されます。

ホストグループ名

ホストグループ名が表示されます。

(5) [新規ホスト追加]画面

[図データ]

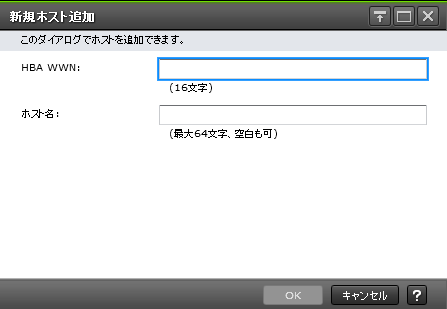

情報設定エリア(ファイバチャネル選択時)

項目

説明

HBA WWN

ポートのWWNを入力します(16桁の16進数で入力します)。

ホスト名

ホスト名を入力します。

ホスト名は最大64文字で、ASCII文字(英数字および記号)が使用できます。ただし、次の記号は使用できません。

\ / : , ; * ? " < > |

ホスト名の先頭と末尾に、空白文字を使用することはできません。ホスト名は、大文字と小文字を区別します。

[図データ]

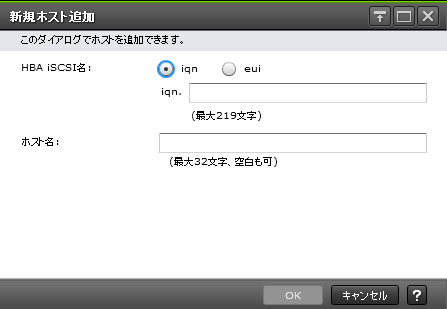

情報設定エリア(iSCSI選択時)

項目

説明

HBA iSCSI名

  • [iqn]または[eui]:どちらかの形式を選択します。

  • テキストボックス:iSCSI名を入力します。

    iqn形式の場合、最大219文字まで入力できます。なお、ASCII文字(英数字および記号)が使用できます。ただし、次の記号は使用できません。

    ! " # $ % & ' ( ) * + , / ; < = > ? @ [ \ ] ^ _ ` { | } ~

    eui形式の場合、16文字固定で入力します。なお、英数字が使用できます。

ホスト名

ホスト名を入力します。

ホスト名は最大32文字まで入力できます。なお、ASCII文字(英数字および記号)が使用できます。ただし、次の記号は使用できません。

\ / : , ; * ? " < > |

ホスト名の先頭と末尾に、空白文字を使用することはできません。ホスト名は、大文字と小文字を区別します。

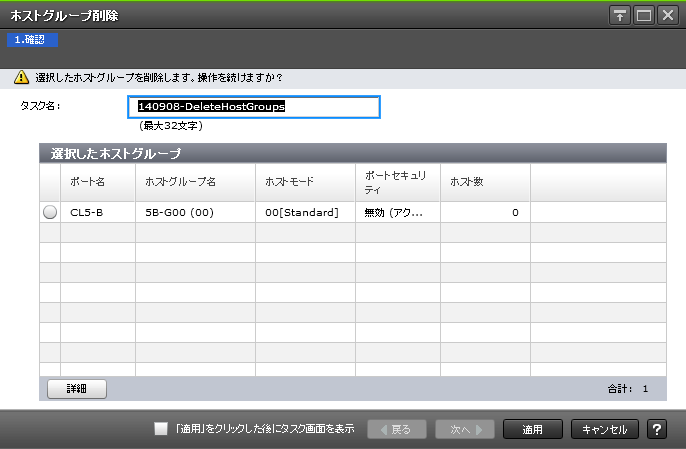

(6) [ホストグループ削除]画面

[図データ]

[選択したホストグループ]テーブル

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    ホストグループ名

    ホストグループ名が表示されます。

    ホストモード

    ホストグループのホストモードが表示されます。

    ポートセキュリティ

    ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

    ホスト数

    ホストグループに登録されているホストの数が表示されます。

  • ボタン

    項目

    説明

    詳細

    行のラジオボタンを選択してボタンをクリックすると[ホストグループプロパティ]画面が表示されます。

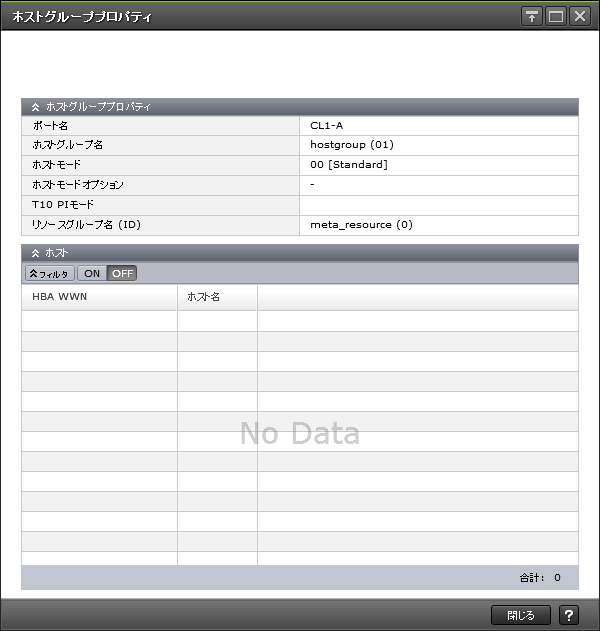

(7) [ホストグループプロパティ]画面

[図データ]

[ホストグループプロパティ]テーブル

項目

説明

ポート名

ポートの名前が表示されます。

ホストグループ名

ホストグループ名が表示されます。

ホストモード

ホストグループのホストモードが表示されます。

ホストモードオプション

有効になっているホストモードオプションの番号が表示されます。

T10 PIモード

ポートのT10 PIモードの設定([有効]または[無効])が表示されます。

リソースグループ名(ID)

ホストグループのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。

[ホスト]テーブル

項目

説明

HBA WWN

ポートのWWNが表示されます。

ホスト名

ホスト名が表示されます。

(8) iSCSIターゲット編集ウィザード

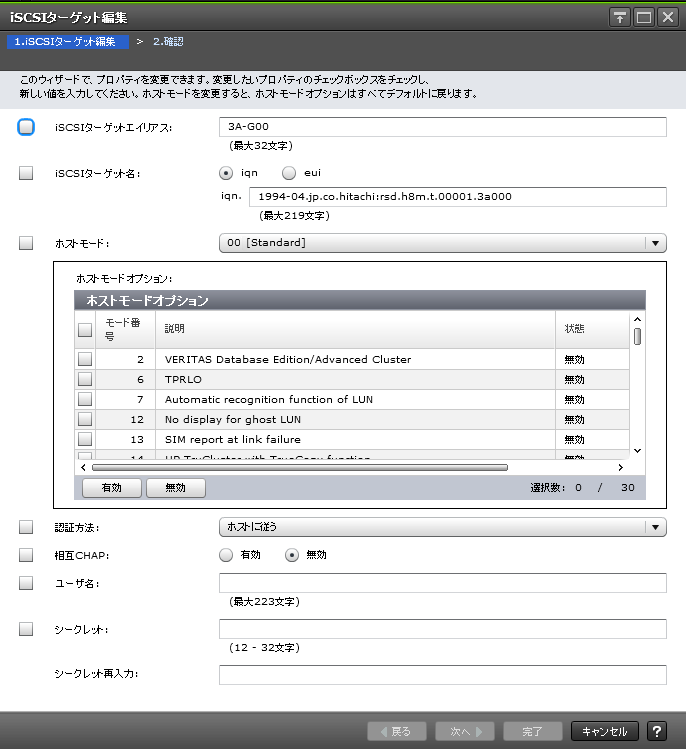

(a) [iSCSIターゲット編集]画面

[図データ]

[iSCSIターゲットエイリアス]

iSCSIターゲットエイリアスを入力します。

[iSCSIターゲット名]

iSCSIターゲット名を入力します。

  • [iqn]または[eui]:どちらかの形式を選択します。

  • テキストボックス:iSCSIターゲット名を入力します。

    • iqn形式について説明します。

      形式:iqn.1994-04.jp.co.hitachi:rsd.機種名.t.シリアル番号.ポート名iSCSIターゲットID

      表示例:iqn.1994-04.jp.co.hitachi:rsd.h8s.t.62507.1a002

      最大219文字まで入力できます。なお、ASCII文字(英数字および記号)が使用できます。ただし、次の記号は使用できません。

      \ / , ; * ? " < > |

    • eui形式について説明します。

      形式:eui.(OUI6桁)(装置固定値)(シリアル番号)(ポート名)(iSCSI ターゲットID)

      表示例:eui.02004567A425678D

      16文字固定で入力します。なお、英数字が使用できます。

[ホストモード]

リストからホストモードを選択します。

[ホストモードオプション]テーブル

ホストモードオプションを設定する場合は、設定したいホストモードオプションを選択し[有効]をクリックします。ホストモードオプションが不要な場合は、不要なホストモードオプションを選択し[無効]をクリックします。

  • テーブル

    項目

    説明

    モード番号

    ホストモードオプションの番号が表示されます。

    説明

    ホストモードオプションの説明が表示されます。

    状態

    ホストモードオプションの設定([有効]または[無効])が表示されます。

  • ボタン

    項目

    説明

    有効

    ホストモードオプションが有効になります。

    無効

    ホストモードオプションが無効になります。

[認証方法]

認証方法([CHAP]、[認証なし]、または[ホストに従う])を選択します。[CHAP]を選択した場合、以降のオプションを設定できます。

相互CHAP

相互CHAPを設定します。

[有効]または[無効]を選択します。

[有効]を選択した場合は、双方向認証モードになります。[無効]を選択した場合は、単方向認証モードになります。

ユーザ名

ユーザ名を設定します。設定できる文字数は1~223文字までです。使用できる文字は、半角英数字(大文字と小文字の区別あり)、半角スペースおよび次に示す半角記号です。

. - + @ _ = : / [ ] ~

シークレット

ホストの認証に用いるシークレットを設定します。設定できる文字数は12~32文字までです。使用できる文字は、半角英数字、半角スペースおよび次に示す半角記号です。

. - + @ _ = : / [ ] ~

シークレット再入力

シークレットの入力確認として同じ文字を再設定します。同じ文字が入力されなかった場合、[完了]をクリックしたときにエラーメッセージが表示されます。

注意

異なるホストモードが設定されている複数のiSCSIターゲットを選択したときにポートに設定されているiSCSIターゲットが含まれていた場合、[iSCSIターゲット編集]の操作を完了することはできません。

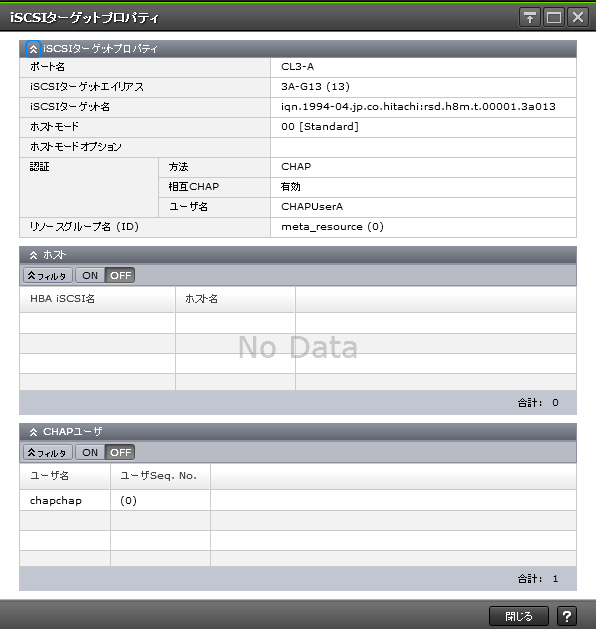

(b) [iSCSIターゲットプロパティ]画面

[図データ]

[iSCSIターゲットプロパティ]テーブル

項目

説明

ポート名

ポートの名前が表示されます。

iSCSIターゲットエイリアス

iSCSIターゲットエイリアス名とIDが表示されます。

iSCSIターゲット名

iSCSIターゲット名が表示されます。

ホストモード

ホストモードが表示されます。

ホストモードオプション

ホストモードオプションが表示されます。

認証

認証についての情報が表示されます。

  • [方法]:認証方法の設定([CHAP]、[認証なし]、または[ホストに従う])が表示されます。

  • [相互CHAP]:相互CHAPの設定([有効]または[無効])が表示されます。

  • [ユーザ名]:ユーザ名が表示されます。

リソースグループ名(ID)

iSCSIターゲットのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。

[ホスト]テーブル

項目

説明

HBA iSCSI名

HBAのiSCSI名が表示されます。

ホスト名

ホスト名が表示されます。

[CHAPユーザ]テーブル

項目

説明

ユーザ名

ユーザ名が表示されます。

ユーザSeq. No.

ユーザシーケンスIDが括弧付きの10進数で表示されます。

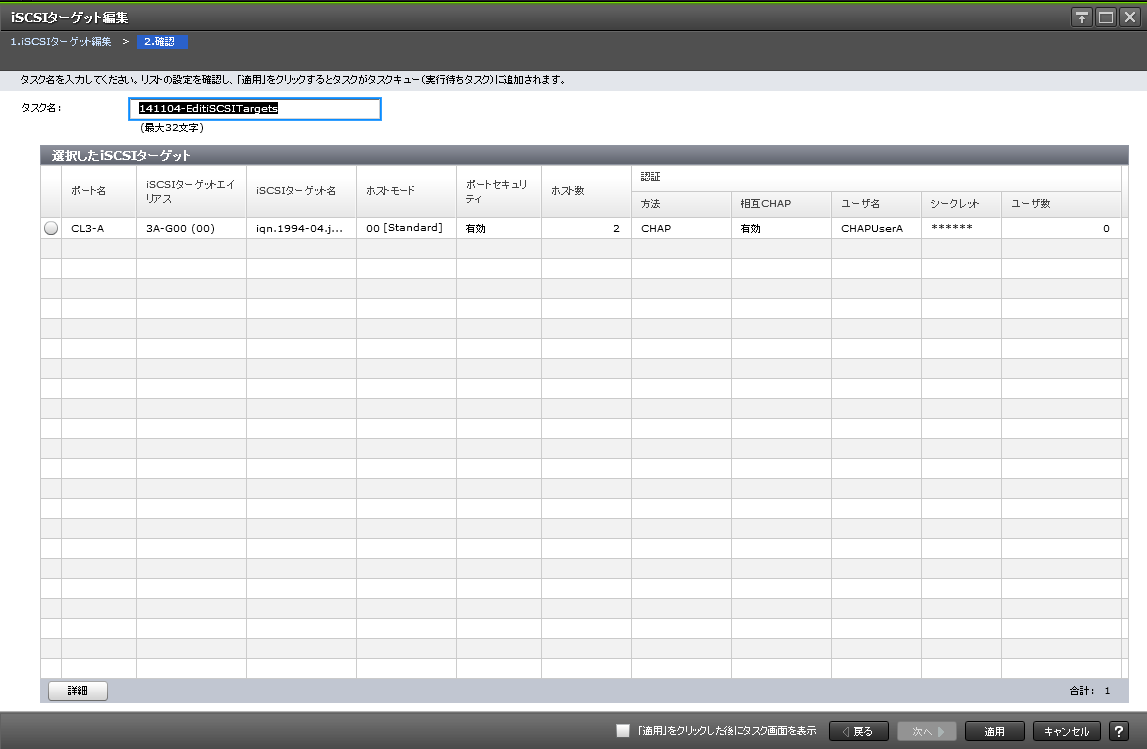

(c) [設定確認]画面

[図データ]

[選択したiSCSIターゲット]テーブル

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    iSCSIターゲットエイリアス

    iSCSIターゲットエイリアスが表示されます。

    iSCSIターゲット名

    iSCSIターゲット名が表示されます。

    ホストモード

    ホストグループのホストモードが表示されます。

    ポートセキュリティ

    ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

    ホスト数

    iSCSIターゲットに登録されているホストの数が表示されます。

    認証

    認証についての情報が表示されます。

    • [方法]:認証方法の設定([CHAP]、[認証なし]、または[ホストに従う])が表示されます。

    • [相互CHAP]:相互CHAPの設定([有効]または[無効])が表示されます。

    • [ユーザ名]:ユーザ名が表示されます。

    • [シークレット]:シークレットが設定されている場合、[******](6個のアスタリスク)が表示されます。

    • [ユーザ数]:ユーザ数が表示されます。

  • ボタン

    項目

    説明

    詳細

    行のラジオボタンを選択してボタンをクリックすると[iSCSIターゲットプロパティ]画面が表示されます。

メモ

この[設定確認]画面の説明は単一のタスクを実行したケースを表示しています。複数のタスクを連結して実行した場合には、すべての設定項目が画面上に表示されます。項目の内容を確認したい場合には、[戻る]で各[設定]画面へ戻り、ヘルプボタンをクリックして参照してください。

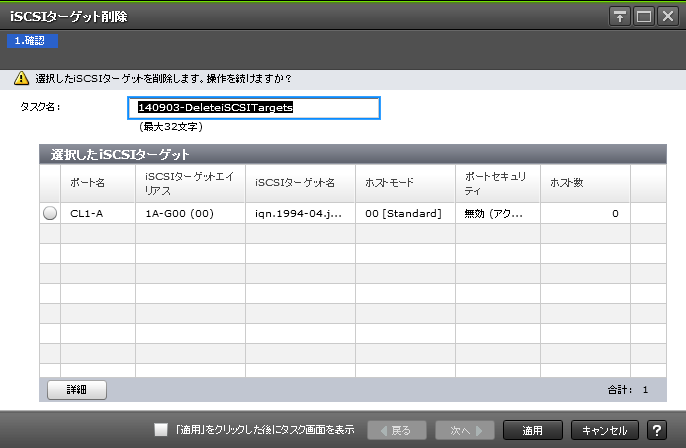

(9) [iSCSIターゲット削除]画面

[図データ]

[選択したiSCSIターゲット]テーブル

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    iSCSIターゲットエイリアス

    iSCSIターゲットエイリアス名とIDが表示されます。

    iSCSIターゲット名

    iSCSIターゲット名が表示されます。

    ホストモード

    ホストモードが表示されます。

    ポートセキュリティ

    ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

    ホスト数

    ホストの数が表示されます。

  • ボタン

    項目

    説明

    詳細

    行のラジオボタンを選択してボタンをクリックすると[iSCSIターゲットプロパティ]画面が表示されます。

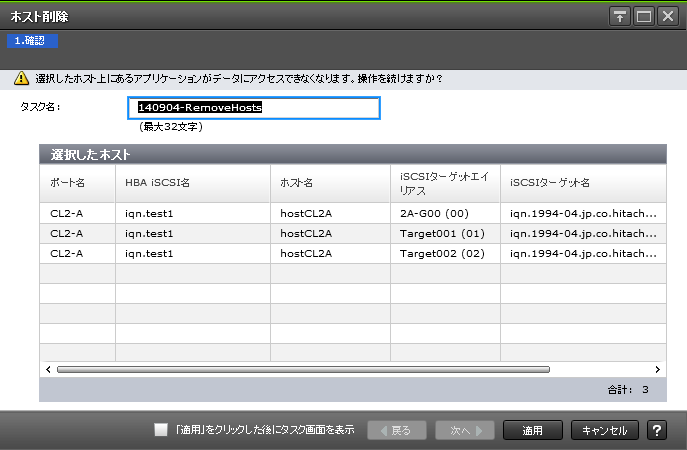

(10) [ホスト削除]画面

[図データ]

[選択したホスト]テーブル

項目

説明

ポート名

ポートの名前が表示されます。

HBA iSCSI名

HBAのiSCSI名が表示されます。

ホスト名

ホスト名が表示されます。

iSCSIターゲットエイリアス

iSCSIターゲットエイリアス名とIDが表示されます。

iSCSIターゲット名

iSCSIターゲット名が表示されます。
