3.15.7 関連コンテンツ(Storage Navigator Fibre ChannelポートおよびiSCSIポートの管理)

〈この項の構成〉

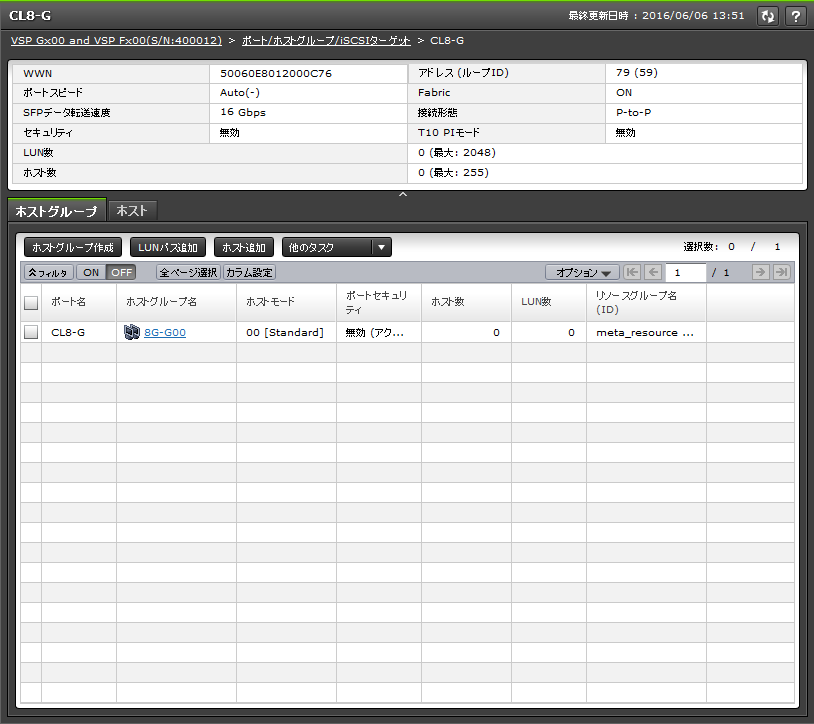

(1) 個別のポート画面(ファイバチャネル選択時)

[図データ]

[ストレージシステム]ツリーの[ポート / ホストグループ / iSCSIターゲット]から各ファイバチャネルポートを選択したときに表示される画面です。

  • サマリ

  • [ホストグループ]タブ

  • [ホスト]タブ

サマリ

項目

説明

WWN

ポートのWWNが表示されます。

ポートスピード

ファイバチャネルポートのデータ転送速度が表示されます。

4Gbps、8Gbps、16Gbps、または32Gbpsが表示されます。ポートスピードがAutoに設定されている場合はAuto(4Gbps、8Gbps、16Gbps、または32Gbps)が表示されます。なお、括弧内の値は、ストレージシステムによって設定されます。リンクアップしていない場合、括弧内に[-](ハイフン)が表示されます。

SFPデータ転送速度

SFPデータ転送速度が表示されます。

16Gbps、または32Gbpsが表示されます。

セキュリティ

ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

アドレス(ループ ID)

ポートのアドレスが表示されます。

Fabric

Fabricスイッチを使用するかどうかが表示されます。

接続形態

トポロジが表示されます。

T10 PIモード

ポートのT10 PIモードの設定([有効]または[無効])が表示されます。

LUN数

該当するポートに設定されているLUNの数の合計と、該当するポートに登録できるLUNの最大数が表示されます。

ホスト数

該当するポートに設定されているホストの数の合計と、該当するポートに登録できるホストの最大数が表示されます。

[ホストグループ]タブ

各ユーザに割り当てられているホストグループだけが表示されます。

  • ボタン

    項目

    説明

    ホストグループ作成

    [ホストグループ作成]画面が表示されます。

    LUNパス追加

    [LUNパス追加]画面が表示されます。

    ホスト追加

    [ホスト追加]画面が表示されます。

    ホストグループ削除

    [ホストグループ削除]画面が表示されます。

    ホストグループ編集

    [ホストグループ編集]画面が表示されます。

    交替パス作成

    [交替パス作成]画面が表示されます。

    非対称アクセス状態編集

    [非対称アクセス状態編集]画面が表示されます。

    テーブル情報出力

    テーブル情報を出力させる画面が表示されます。

    注※

    [他のタスク]をクリックすると表示されます。

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    ホストグループ名

    ホストグループのアイコンとホストグループ名が表示されます。

    ホストグループ名をクリックすると[個別のホストグループ]画面に遷移します。

    ホストグループID

    ホストグループのIDが表示されます。

    ホストモード

    ホストグループのホストモードが表示されます。

    ポートセキュリティ

    ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

    ホスト数

    ホストの数が表示されます。

    LUN数

    LUNの数が表示されます。

    ALUA使用

    ALUAの使用状況が表示されます。

    [該当]:ALUAを使用しています。

    [非該当]:ALUAを使用していません。

    非対称アクセス状態

    ポートの非対称アクセス状態が表示されます。

    [Active/Optimized]:ホストからのアクセスが、優先的に実行されます。

    [Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。

    リソースグループ名(ID)

    ホストグループのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。

    仮想ストレージマシン

    ホストグループの、仮想ストレージマシンのモデルとシリアル番号が表示されます。

    注※

    この項目は、初期状態では表示されません。項目を表示する場合は、[カラム設定]画面で設定を変更してください。[カラム設定]画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。

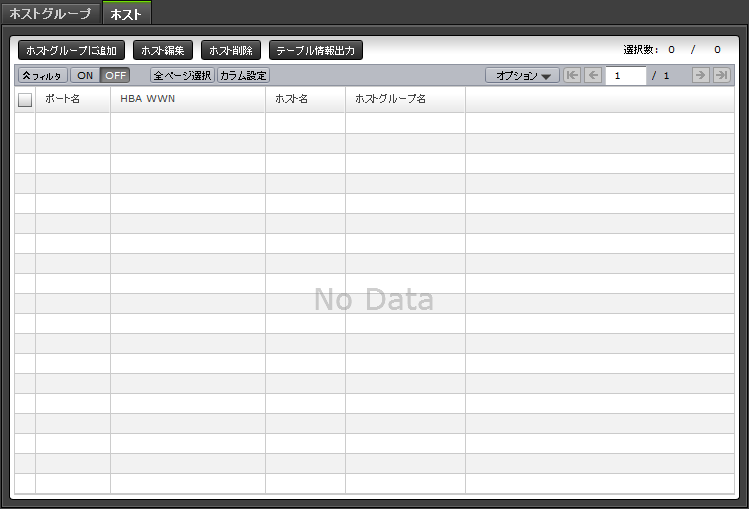

[ホスト]タブ

[図データ]

各ユーザに割り当てられているホストグループに登録されたHBA WWNだけが表示されます。

  • ボタン

    項目

    説明

    ホストグループに追加

    [ホストグループに追加]画面が表示されます。

    ホスト編集

    [ホスト編集]画面が表示されます。

    ホスト削除

    [ホスト削除]画面が表示されます。

    テーブル情報出力

    テーブル情報を出力させる画面が表示されます。

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    HBA WWN

    HBA WWNのアイコンとWWNが表示されます。

    ホスト名

    ホスト名が表示されます。

    ホストグループ名

    ホストグループ名が表示されます。

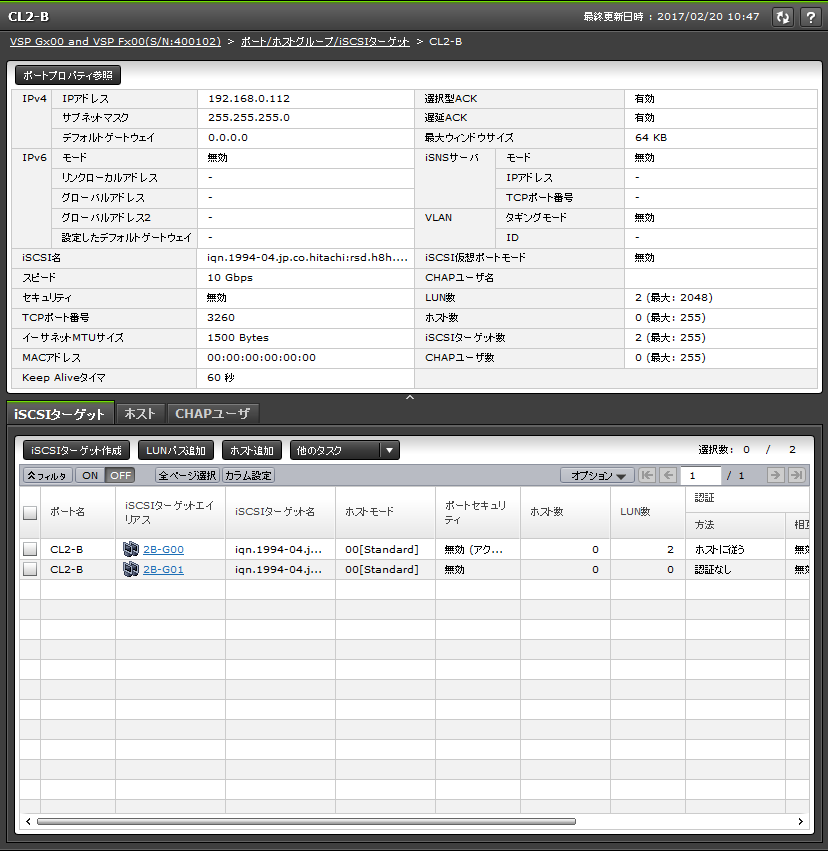

(2) 個別のポート画面(iSCSI選択時)

[図データ]

[ストレージシステム]ツリーの[ポート / ホストグループ / iSCSIターゲット]から各iSCSIポートを選択したときに表示される画面です。

  • サマリ

  • [iSCSIターゲット]タブ

  • [ホスト]タブ

  • [CHAPユーザ]タブ

サマリ

  • ボタン

    項目

    説明

    ポートプロパティ参照

    [ポートプロパティ]画面が表示されます。

  • テーブル

    項目

    説明

    IPv4

    IPv4に対応する情報が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    • [IPアドレス]:IPアドレスが表示されます。

    • [サブネットマスク]:サブネットマスクが表示されます。

    • [デフォルトゲートウェイ]:デフォルトゲートウェイが表示されます。

    IPv6

    IPv6に対応する情報が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    • [モード]:IPv6の有効または無効が表示されます。

    • [リンクローカルアドレス]:リンクローカルアドレスが表示されます。

    • [グローバルアドレス]:グローバルアドレスが表示されます。

    • [グローバルアドレス2]:グローバルアドレスが表示されます。

    • [設定したデフォルトゲートウェイ]:割り当てられているデフォルトゲートウェイアドレスが表示されます。

    iSCSI名

    ポートのiSCSI名が表示されます。

    スピード

    iSCSIポートのデータ転送速度が表示されます。

    1Gbpsまたは10Gbpsが表示されます。ポートスピードがAutoに設定されている場合はAuto(1Gbpsまたは10Gbps)が表示されます。なお、括弧内の値は、ストレージシステムによって設定されます。

    セキュリティ

    ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

    TCPポート番号

    TCPポートの番号が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    イーサネットMTUサイズ

    イーサネットでのMTUサイズが表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    MACアドレス

    MACアドレスが表示されます。

    Keep Aliveタイマ

    Keep Aliveタイマの設定値が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    選択型ACK

    選択型ACKの設定([有効]または[無効])が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    遅延ACK

    遅延ACKの設定([有効]または[無効])が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    最大ウィンドウサイズ

    最大ウィンドウサイズの設定値が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    iSNSサーバ

    iSNSサーバに関する情報が表示されます。

    • [モード]:iSNSサーバの有効または無効が表示されます。

    • [IPアドレス]:IPアドレスが表示されます。

    • [TCPポート番号]:TCPポート番号が表示されます。

    VLAN

    VLANに関する情報が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    • [タギングモード]:タギングモードの設定([有効]または[無効])が表示されます。

    • [ID]:IDが表示されます。

    iSCSI仮想ポートモード

    ポートに設定されているiSCSI仮想ポートモードが表示されます。

    [有効]:iSCSI仮想ポートモードが有効です。

    [無効]:iSCSI仮想ポートモードが無効です。

    [-]:iSCSI仮想ポートモードをサポートしていないポートです。

    CHAPユーザ名

    CHAPユーザ名が表示されます。

    LUN数

    該当するポートに設定されているLUNの数の合計と、該当するポートに登録できるLUNの最大数が表示されます。

    ホスト数

    該当するポートに設定されているホストの数の合計と、該当するポートに登録できるホストの最大数が表示されます。

    iSCSIターゲット数

    該当するポートに設定されているiSCSIターゲットの数の合計と、該当するポートに登録できるiSCSIターゲット最大数が表示されます。

    CHAPユーザ数

    該当するポートに設定されているCHAPユーザの数の合計と、該当するポートに登録できるCHAPユーザ最大数が表示されます。

[iSCSIターゲット]タブ

各ユーザに割り当てられているiSCSIターゲットだけが表示されます。

  • ボタン

    項目

    説明

    iSCSIターゲット作成

    [iSCSIターゲット作成]画面が表示されます。

    LUNパス追加

    [LUNパス追加]画面が表示されます。

    ホスト追加

    [ホスト追加]画面が表示されます。

    iSCSIターゲット削除

    [iSCSIターゲット削除]画面が表示されます。

    iSCSIターゲット編集

    [iSCSIターゲット編集]画面が表示されます。

    交替パス作成

    [交替パス作成]画面が表示されます。

    CHAPユーザ追加

    [CHAPユーザ追加]画面が表示されます。

    ターゲットCHAPユーザ削除

    [ターゲットCHAPユーザ削除]画面が表示されます。

    テーブル情報出力

    テーブル情報を出力させる画面が表示されます。

    注※

    [他のタスク]をクリックすると表示されます。

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    iSCSIターゲットエイリアス

    iSCSIターゲットエイリアスのアイコンとiSCSIターゲットエイリアス名が表示されます。

    iSCSIターゲットエイリアス名をクリックすると[個別のiSCSIターゲット]画面に遷移します。

    iSCSIターゲットID

    iSCSIターゲットIDが表示されます。

    iSCSIターゲット名

    iSCSIターゲット名が表示されます。

    ホストモード

    iSCSIターゲットのホストモードが表示されます。

    ポートセキュリティ

    ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

    ホスト数

    ホストの数が表示されます。

    LUN数

    LUNの数が表示されます。

    認証

    認証についての情報が表示されます。

    • [方法]:認証方法の設定([CHAP]、[認証なし]、または[ホストに従う])が表示されます。

    • [相互CHAP]:相互CHAPの設定([有効]または[無効])が表示されます。

    • [ユーザ名]:ユーザ名が表示されます。

    • [ユーザ数]:ユーザ数が表示されます。

    リソースグループ名(ID)

    iSCSIターゲットのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。

    仮想ストレージマシン

    iSCSIターゲットの、仮想ストレージマシンのモデルとシリアル番号が表示されます。

    注※

    この項目は、初期状態では表示されません。項目を表示する場合は、[カラム設定]画面で設定を変更してください。[カラム設定]画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。

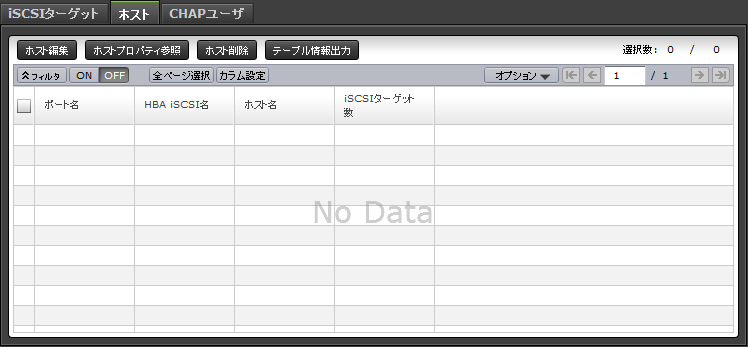

[ホスト]タブ

[図データ]

各ユーザに割り当てられているiSCSIターゲットに登録されたHBA iSCSIだけが表示されます。

  • ボタン

    項目

    説明

    ホスト編集

    [ホスト編集]画面が表示されます。

    ホストプロパティ参照

    [ホストプロパティ参照]画面が表示されます。

    ホスト削除

    [ホスト削除]画面が表示されます。

    テーブル情報出力

    テーブル情報を出力させる画面が表示されます。

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    HBA iSCSI名

    HBA iSCSIのアイコンとHBAのiSCSI名が表示されます。

    ホスト名

    ホスト名が表示されます。

    iSCSIターゲット数

    iSCSIターゲット数が表示されます。

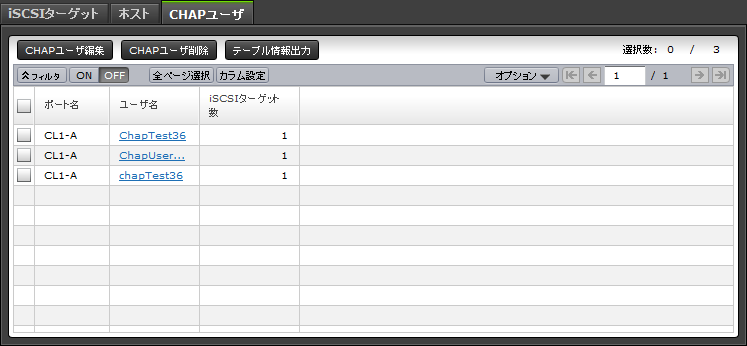

[CHAPユーザ]タブ

[図データ]

各ユーザに割り当てられているiSCSIターゲットに登録されたCHAPユーザだけが表示されます。

  • ボタン

    項目

    説明

    CHAPユーザ編集

    [CHAPユーザ編集]画面が表示されます。

    CHAPユーザ削除

    [CHAPユーザ削除]画面が表示されます。

    テーブル情報出力

    テーブル情報を出力させる画面が表示されます。

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    ユーザ名

    ユーザ名が表示されます。ユーザ名をクリックすると[CHAPユーザプロパティ]画面が表示されます。

    iSCSIターゲット数

    iSCSIターゲット数が表示されます。

(3) CHAPユーザ追加ウィザード(iSCSIターゲット選択時)

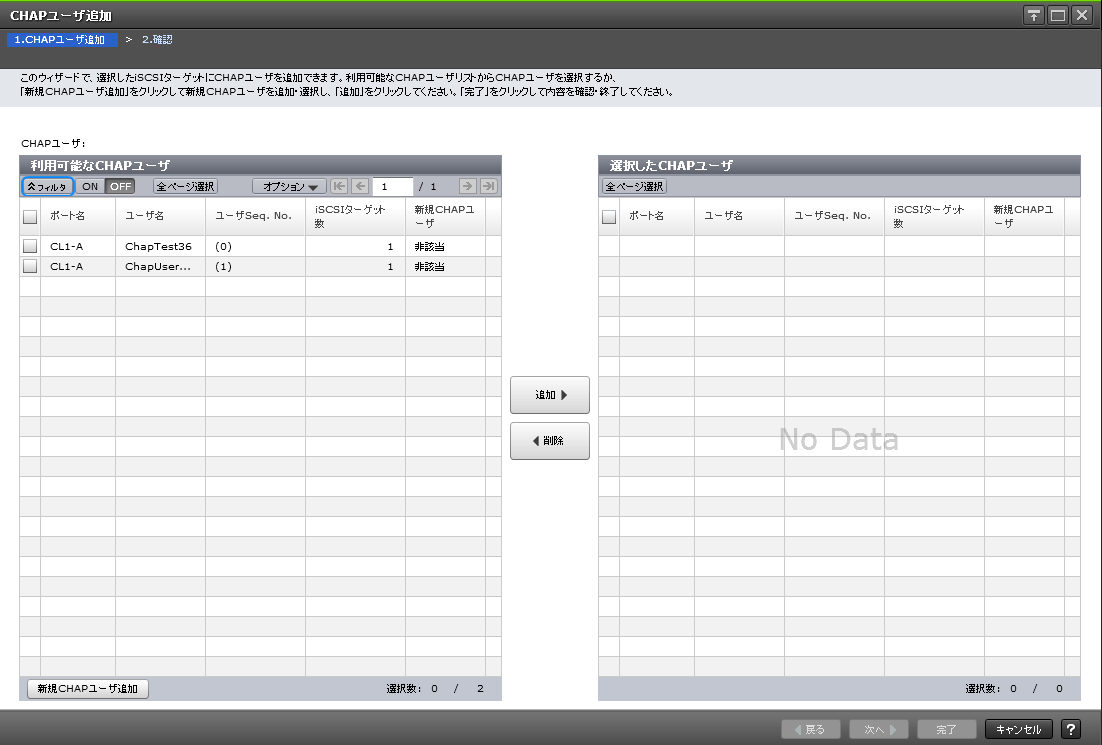

(a) [CHAPユーザ追加]画面

[図データ]

[利用可能なCHAPユーザ]テーブル

選択したiSCSIターゲットに登録させることができるCHAPユーザの一覧が表示されます。

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    ユーザ名

    ユーザ名が表示されます。

    ユーザSeq. No.

    ユーザシーケンスIDが括弧付きの10進数で表示されます。

    iSCSIターゲット数

    iSCSIターゲット数が表示されます。

    新規CHAPユーザ

    CHAPユーザが新規に追加されたものかどうかが表示されます。

    [該当]:[新規CHAPユーザ追加]画面によって追加された新規のCHAPユーザです。

    [非該当]:既存のCHAPユーザです。

  • ボタン

    項目

    説明

    新規CHAPユーザ追加

    CHAPユーザを新規に追加する場合、[新規CHAPユーザ追加]をクリックします。なお、新規CHAPユーザを追加した場合、ポート名は空白です。

[追加]ボタン

[利用可能なCHAPユーザ]テーブルで選択したCHAPユーザが[選択したCHAPユーザ]テーブルに追加されます。

[削除]ボタン

[選択したCHAPユーザ]テーブルで選択したCHAPユーザが[選択したCHAPユーザ]テーブルから削除されます。

[選択したCHAPユーザ]テーブル

[選択したCHAPユーザ]テーブルには、[利用可能なCHAPユーザ]テーブルで選択されたCHAPユーザが表示されます。

項目

説明

ポート名

ポートの名前が表示されます。

ユーザ名

ユーザ名が表示されます。

ユーザSeq. No.

ユーザ識別IDが括弧付きの10進数で表示されます。

iSCSIターゲット数

iSCSIターゲット数が表示されます。

新規CHAPユーザ

CHAPユーザが新規に追加されたものかどうかが表示されます。

[該当]:[新規CHAPユーザ追加]画面によって追加された新規のCHAPユーザです。

[非該当]:既存のCHAPユーザです。

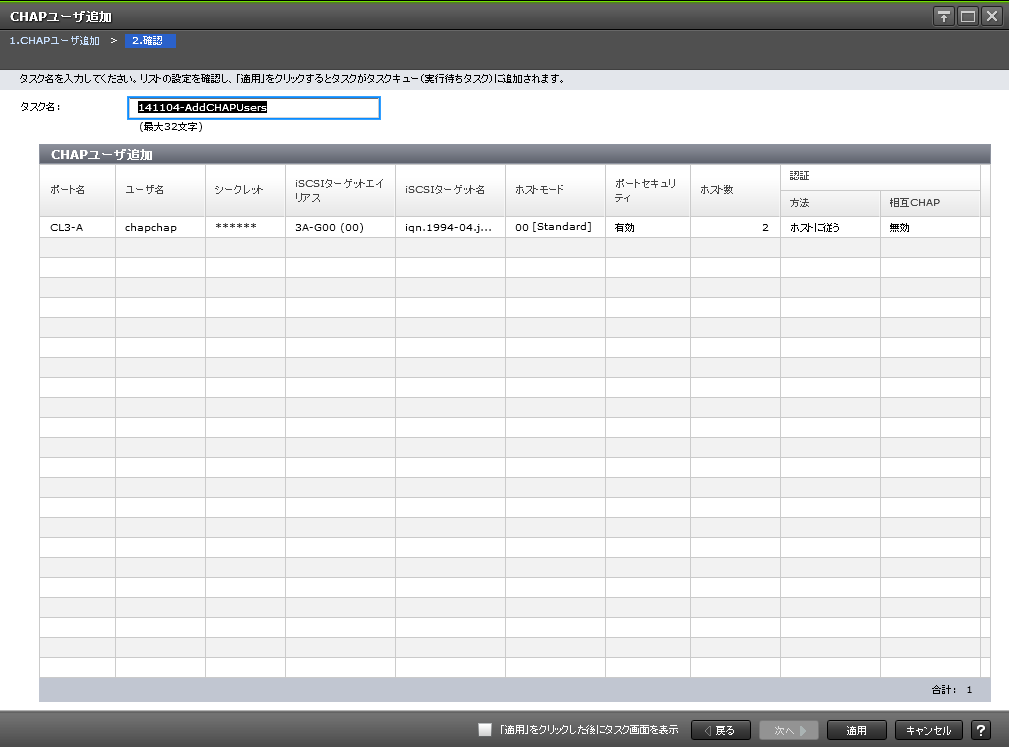

(b) [設定確認]画面

[図データ]

[CHAPユーザ追加]テーブル

追加したCHAPユーザの一覧が表示されます。

項目

説明

ポート名

ポートの名前が表示されます。

ユーザ名

ユーザ名が表示されます。

シークレット

シークレットが設定されている場合、[******](6個のアスタリスク)が表示されます。

iSCSIターゲットエイリアス

iSCSIターゲットエイリアスが表示されます。

iSCSIターゲット名

iSCSIターゲット名が表示されます。

ホストモード

iSCSIターゲットのホストモードが表示されます。

ポートセキュリティ

ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

ホスト数

iSCSIターゲットに登録されているホストの数が表示されます。

認証

認証についての情報が表示されます。

  • [方法]:認証方法の設定([CHAP]、[認証なし]、または[ホストに従う])が表示されます。

  • [相互CHAP]:相互CHAPの設定([有効]または[無効])が表示されます。

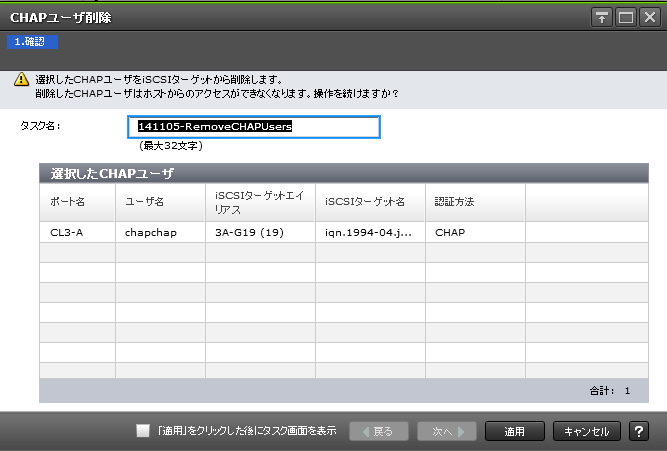

(4) [CHAPユーザ削除]画面

[図データ]

[選択したCHAPユーザ]テーブル

項目

説明

ポート名

ポートの名前が表示されます。

ユーザ名

ユーザ名が表示されます。

iSCSIターゲットエイリアス

iSCSIターゲットエイリアス名とIDが表示されます。

iSCSIターゲット名

iSCSIターゲット名が表示されます。

認証方法

認証方法の設定([CHAP]、[認証なし]、または[ホストに従う])が表示されます。
