3.3.2　ストレージシステムのSSL通信

ストレージシステムでは、次の図に示す記号A～D の4 つの接続経路で、SSL通信を使用します。

SSL通信で使用する暗号プロトコルはTLSバージョン1.2です。

SSL通信で使用する、RSA鍵交換の暗号スイートのデフォルト設定は有効です。

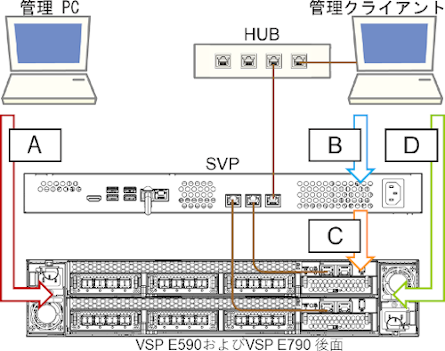

図3‒2　SSL通信の接続経路（VSP E590およびVSP E790の場合）

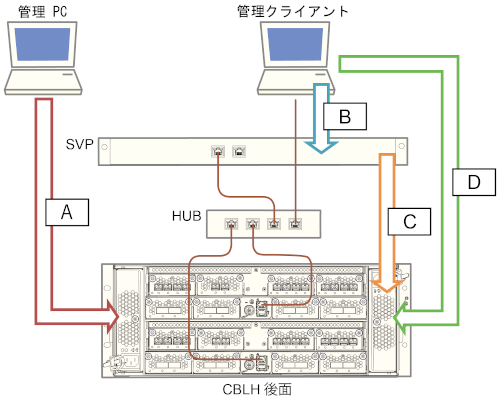

図3‒3　SSL通信の接続経路（VSP E590およびVSP E790以外の場合）

各管理モデルで使用する接続経路と、各経路の通信用途を示します。

管理モデル	記号	接続経路	通信用途
Hitachi Storage Advisor Embeddedを利用する	A	管理PCとストレージシステム間	maintenance utility、Hitachi Storage Advisor Embedded、および内蔵CLI の操作と、REST API へのアクセス
Storage Navigatorを利用する	B	管理クライアントとSVP間	Storage Navigator の操作
	C	SVPとストレージ間	SVP とストレージシステムの情報交換
	D	管理クライアントとストレージシステム間	maintenance utility の操作

各管理モデルで使用する証明書、および証明書のアップロード先を示します。

管理モデル	記号	使用する証明書	証明書のアップロード先
Hitachi Storage Advisor Embeddedを利用する	A	Webサーバ接続用証明書^※1	ストレージシステム
Storage Navigatorを利用する	B	管理クライアントとSVP間のSSL通信の署名付き証明書	SVP
	C	SVP接続用証明書^※1	ストレージシステムとSVP
	C	Webサーバ接続用証明書^※1	ストレージシステムとSVP
	D	Webサーバ接続用証明書^※1	ストレージシステム

※1: SVP接続用証明書とWebサーバ接続用証明書には同じ証明書を使用できます。

注意

記号Cの通信では、SVPは中間者攻撃を防ぐため、ストレージシステムとSVPの証明書を照合して接続の妥当性を検証します。記号Cでの証明書アップロードの注意事項を示します。正しく操作しなかった場合は、SVPが正常に動作しません。

ストレージシステムとSVPそれぞれに、同じ証明書をアップロードする必要があります。
先にストレージシステムに証明書をアップロードしてから、SVPに証明書をアップロードする必要があります。

各管理モデルで使用する証明書用の暗号スイートを示します。

管理モデル	記号	接続経路	暗号スイート
Hitachi Storage Advisor Embeddedを利用する	A	管理PCとストレージシステム間	VSP Eシリーズ、またはGUMのファームウェアバージョンが88-07-02/XX未満の場合、次のいずれかの暗号スイートを使用できます。 TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384 TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256 TLS_RSA_WITH_AES_256_GCM_SHA384 TLS_RSA_WITH_AES_256_GCM_SHA256 TLS_RSA_WITH_AES_256_CBC_SHA256 TLS_RSA_WITH_AES_128_GCM_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA256 VSP Eシリーズ以外、かつGUMのファームウェアバージョンが88-07-02/XX以降の場合、暗号スイートをmaintenance utilityで選択できます（「2.5.3　暗号化スイートの選択」参照）。 TLS_RSA_WITH_AES_128_CBC_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA TLS_RSA_WITH_AES_128_CBC_SHA256とTLS_RSA_WITH_AES_128_CBC_SHAのどちらも未使用 TLS_RSA_WITH_AES_128_CBC_SHA256、またはTLS_RSA_WITH_AES_128_CBC_SHAのどちらかの暗号スイートを選択している場合、次の暗号スイートを使用できます。 TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384 TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256 TLS_DHE_RSA_WITH_AES_256_GCM_SHA384 TLS_DHE_RSA_WITH_AES_128_GCM_SHA256 TLS_RSA_WITH_AES_256_GCM_SHA384 TLS_RSA_WITH_AES_256_CBC_SHA256 TLS_RSA_WITH_AES_128_GCM_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA、およびTLS_RSA_WITH_AES_128_CBC_SHA256のどちらも選択していない場合、次の暗号スイートを使用できます。 TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384 TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256 TLS_DHE_RSA_WITH_AES_256_GCM_SHA384 TLS_DHE_RSA_WITH_AES_128_GCM_SHA256
Storage Navigatorを利用する	B	管理クライアントとSVP間	VSP Eシリーズ、ストレージ管理ソフトウェアのバージョンが88-07-02-XX/XX未満の場合、次のいずれかの暗号スイートを使用できます。 TLS_RSA_WITH_AES_256_GCM_SHA384 TLS_RSA_WITH_AES_256_CBC_SHA256 TLS_RSA_WITH_AES_256_CBC_SHA TLS_PSK_WITH_AES_256_CBC_SHA TLS_RSA_WITH_AES_128_GCM_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA TLS_PSK_WITH_AES_128_CBC_SHA VSP Eシリーズ以外、またはストレージ管理ソフトウェアのバージョンが88-07-02-XX/XX以降、かつRSA鍵交換の暗号スイートが有効の場合（デフォルトは有効）、次のいずれかの暗号スイートを使用できます（有効/無効の切り替えは「付録C.25　RSA鍵交換の暗号スイート」参照）。 TLS_RSA_WITH_AES_256_GCM_SHA384 TLS_RSA_WITH_AES_256_CBC_SHA256 TLS_RSA_WITH_AES_256_CBC_SHA TLS_RSA_WITH_AES_128_GCM_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384 TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256 TLS_ECDHE_RSA_WITH_AES_256_CBC_SHA384 TLS_ECDHE_RSA_WITH_AES_128_CBC_SHA256 TLS_ECDHE_RSA_WITH_AES_256_CBC_SHA TLS_ECDHE_RSA_WITH_AES_128_CBC_SHA VSP Eシリーズ以外、またはストレージ管理ソフトウェアのバージョンが88-07-02-XX/XX以降、かつRSA鍵交換の暗号スイートが無効の場合（デフォルトは有効）、次のいずれかの暗号スイートを使用できます（有効/無効の設定方法は「付録C.25　RSA鍵交換の暗号スイート」を参照）。 TLS_ECDHE_RSA_AES_256_GCM_SHA384 TLS_ECDHE_RSA_AES_128_GCM_SHA256 TLS_DHE_RSA_WITH_AES_256_GCM_SHA384 TLS_DHE_RSA_WITH_AES_128_GCM_SHA256
	C	SVPとストレージシステム間	VSP Eシリーズ、またはGUMのファームウェアバージョンが88-07-02/XX未満の場合、次の暗号スイートをmaintenance utilityで選択できます（「2.5.3　暗号化スイートの選択」参照）。 TLS_RSA_WITH_AES_128_CBC_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA VSP Eシリーズ以外、かつGUMのファームウェアバージョンが88-07-02/XX以降の場合、次の暗号スイートをmaintenance utilityで選択できます（「2.5.3　暗号化スイートの選択」参照）。 TLS_RSA_WITH_AES_128_CBC_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA TLS_RSA_WITH_AES_128_CBC_SHA256と TLS_RSA_WITH_AES_128_CBC_SHAのどちらも未使用なお、上記の選択にかかわらず、次の暗号スイートを使用できます。 TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384 TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256 TLS_DHE_RSA_WITH_AES_256_GCM_SHA384 TLS_DHE_RSA_WITH_AES_128_GCM_SHA256
	D	管理クライアントとストレージシステム間	VSP Eシリーズ、またはGUMのファームウェアバージョンが88-07-02/XX未満の場合、次のいずれかの暗号スイートを使用できます。 TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384 TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256 TLS_RSA_WITH_AES_256_GCM_SHA384 TLS_RSA_WITH_AES_256_GCM_SHA256 TLS_RSA_WITH_AES_256_CBC_SHA256 TLS_RSA_WITH_AES_128_GCM_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA256 VSP Eシリーズ以外、かつGUMのファームウェアバージョンが88-07-02/XX以降の場合、暗号スイートをmaintenance utilityで選択できます（「2.5.3　暗号化スイートの選択」参照）。 TLS_RSA_WITH_AES_128_CBC_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA TLS_RSA_WITH_AES_128_CBC_SHA256とTLS_RSA_WITH_AES_128_CBC_SHAのどちらも未使用 TLS_RSA_WITH_AES_128_CBC_SHA256、またはTLS_RSA_WITH_AES_128_CBC_SHAのどちらかの暗号スイートを選択している場合、次の暗号スイートを使用できます。 TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384 TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256 TLS_DHE_RSA_WITH_AES_256_GCM_SHA384 TLS_DHE_RSA_WITH_AES_128_GCM_SHA256 TLS_RSA_WITH_AES_256_GCM_SHA384 TLS_RSA_WITH_AES_256_CBC_SHA256 TLS_RSA_WITH_AES_128_GCM_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA、およびTLS_RSA_WITH_AES_128_CBC_SHA256のどちらも選択していない場合、次の暗号スイートを使用できます。 TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384 TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256 TLS_DHE_RSA_WITH_AES_256_GCM_SHA384 TLS_DHE_RSA_WITH_AES_128_GCM_SHA256
