付録D.1　外部認証サーバとの連携設定の手順

ユーザ認証を行う認証サーバに接続するための設定をします。

認証サーバを使用すると、ユーザは、認証サーバが管理するパスワードを使用してStorage Navigatorにログインできます。認証サーバが管理するパスワードを使用するか、Storage Navigator独自のパスワードを使用するかは、ユーザごとに決定できます。

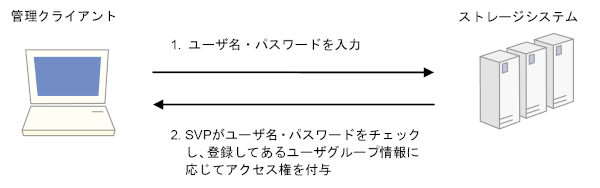

認証サーバを使用しない場合のユーザ認証の流れを次の図に示します。

[図データ]

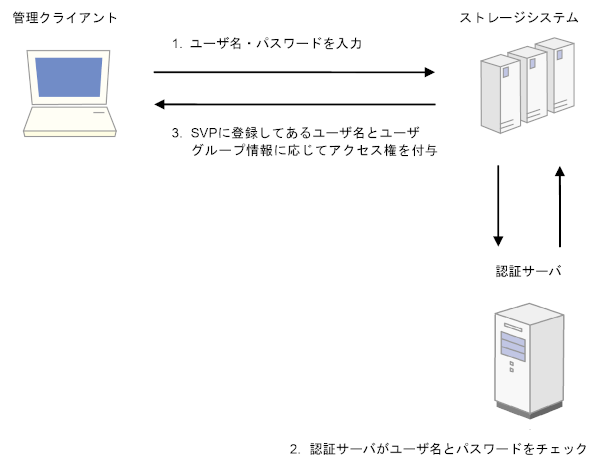

認証サーバを使用する場合のユーザ認証の流れを次の図に示します。

[図データ]
〈この項の構成〉

(1)　認証サーバの要件

使用する認証サーバが、次の条件を満たしていることを確認してください。

  • 認証サーバのプロトコル

  • LDAPサーバの設定に使用できる証明書ファイルの形式

  • Kerberosサーバの暗号タイプ

  • 接続できる認証サーバ

  • サーバ検索

  • 暗号通信

(a)　認証サーバのプロトコル

認証サーバのプロトコルには、LDAP、RADIUS、またはKerberosが使用できます。サポートされている認証形式は次のとおりです。

LDAPの場合

  • LDAPv3 Simple bind認証

RADIUSの場合

  • RFC2865 準拠RADIUS

    • PAP認証

    • CHAP認証

Kerberosの場合

  • Kerberos v5

(b)　LDAPサーバの設定に使用できる証明書ファイルの形式

LDAPサーバの設定に使用できる証明書ファイルの形式は次のとおりです。

  • X509 DER形式※

  • X509 PEM形式※

注※

X.509証明書の拡張プロファイルのフィールドは、RFC5280に規定される「基本制限 (BasicConstraints)」「キー使用法(KeyUsage)」「サブジェクトキー識別子(Subject Key Identifier)」をサポートしています。

(c)　Kerberosサーバの暗号タイプ

Kerberosサーバでは、次のどれかの暗号タイプを使用できるようにしてください。

Windowsの場合

  • AES128-CTS-HMAC-SHA1-96

  • RC4-HMAC

  • DES3-CBC-SHA1

  • DES-CBC-CRC

  • DES-CBC-MD5

SolarisまたはLinuxの場合

  • DES-CBC-MD5

(d)　接続できる認証サーバ

接続できる認証サーバは正・副2台です。正サーバと副サーバでは、IPアドレスおよびポート以外は同一の設定にしてください。

(e)　サーバ検索

DNSサーバのSRVレコードに登録してある情報を使用してサーバを検索する場合は、次の条件を満たしていることを確認してください。なお、RADIUSサーバの場合は、SRVレコードを使用できません。

LDAPサーバの場合

  • LDAPサーバで、DNSサーバの環境設定が完了していること

  • DNSサーバに、LDAPサーバのホスト名、ポート番号、ドメイン名などが登録してあること

Kerberosサーバの場合

  • DNSサーバに、Kerberosサーバのホスト名、ポート番号、ドメイン名などが登録してあること

(f)　暗号通信

RADIUSサーバへのアクセスにはUDP/IPが使われるため、プロセス間でネゴシエーションを行ったうえでの暗号通信ができません。セキュアな環境でRADIUSサーバにアクセスするには、IPsecなどの通信のパケットレベルでの暗号化が必要です。

ページの先頭へ

(2)　認証サーバに接続するための設定をする

背景

認証サーバを使用するには、サーバへの接続設定やネットワークの設定が必要です。特にサーバへの接続設定には、利用する認証サーバの詳細な設定情報が必要です。サーバへの接続設定に使用するLDAP、RADIUS、およびKerberos用の設定値は各サーバの管理者に問い合わせてください。ネットワークの設定に関してはネットワークの管理者に問い合わせてください。

設定を行ったにもかかわらず、認証サーバが使用できない場合は、サーバへの接続設定の内容やネットワークに問題がある可能性があります。サーバの管理者およびネットワークの管理者に問い合わせてください。

設定完了後、認証サーバが使用できることを確認したら、認証サーバへの接続設定をバックアップしてください。

前提条件

  • LDAPを使用する場合はLDAPサーバのサーバ証明書が必要です。証明書については、各サーバの管理者に問い合わせてください。

操作手順

  1. コンフィグファイルを作成します。使用するプロトコルによって設定する項目が異なります（「(3)　コンフィグファイルの作成」参照）。

  2. SVPへログインし、次のファイルを参照可能な場所に格納します。

    • 証明書（セキュアな通信を行う場合）

    • コンフィグファイル

  3. SVPでWindowsのコマンドプロンプトを起動します。

  4. カレントディレクトリをツールが存在するディレクトリに移動し、次に示すコマンドにコンフィグファイルパス（例 C:\auth\auth.properties）と証明書ファイルパス（例 C:\auth\auth.cer）を指定して実行します。

    cd /d C:\Mapp\wk\Supervisor\MappIniSet

    MappSetExAuthConf "C:\auth\auth.properties" "C:\auth\auth.cer"

    ヒント

    C:\Mapp：ストレージ管理ソフトウェア、およびSVPソフトウェアのインストールディレクトリを示します。

    「C:\Mapp」以外をインストールディレクトリに指定した場合は、「C:\Mapp」を、指定のインストールディレクトリに置き換えてください。

  5. 認証サーバが使用できることを確認したのち、認証サーバへの接続設定をバックアップします（バックアップの詳細は「3.19.14　SVPのソフトウェア設定情報のバックアップ」参照）。

  6. 操作手順 4. で指定したファイルを削除するためのメッセージが表示されます。

    Do you want to delete files("C:\auth\auth.properties" "C:\auth\auth.cer")?

    削除する場合は“y”を指定してください。

    “n”を指定すると、ファイルは削除されません。

    手動で削除してください。

ページの先頭へ

(3)　コンフィグファイルの作成

使用する認証サーバのプロトコルにあわせて、コンフィグファイルを作成します。コンフィグファイルは、認証サーバへの接続設定時に必要です（「(2)　認証サーバに接続するための設定をする」参照）。

(a)　LDAP用コンフィグファイルの作成

認証サーバとしてLDAPサーバを使用するには、テキストエディタでコンフィグファイルを作成し、認証サーバの情報を次の形式で定義します。ファイル名および拡張子は任意です。

メモ

コンフィグファイルは、UTF-8エンコーディングで保存してください。

形式

#コメント
auth.server.type=ldap
auth.server.name=<サーバ識別名>
auth.group.mapping=<値>
auth.ldap.<サーバ識別名>.<属性>=<値>

例

auth.server.type=ldap
auth.server.name=PrimaryServer
auth.group.mapping=true
auth.ldap.PrimaryServer.protocol=ldaps
auth.ldap.PrimaryServer.host=ldaphost.domain.local
auth.ldap.PrimaryServer.port=636
auth.ldap.PrimaryServer.timeout=3
auth.ldap.PrimaryServer.attr=sAMAccountName
auth.ldap.PrimaryServer.searchdn=CN=sample1,CN=Users,DC=domain,DC=local
auth.ldap.PrimaryServer.searchpw=password
auth.ldap.PrimaryServer.basedn=CN=Users,DC=domain,DC=local
auth.ldap.PrimaryServer.retry.interval=1
auth.ldap.PrimaryServer.retry.times=3
auth.ldap.PrimaryServer.domain.name=EXAMPLE.COM
表D‒1　LDAP用設定項目

属性

説明

省略可否

デフォルト値

auth.server.type

認証サーバの種別。ldapを指定してください。

必須

なし

auth.server.name

認証サーバの識別名。正・副2台の認証サーバを登録する場合は、コンマ（,）で区切ってください。正・副あわせて64バイト以下で指定します。

次の記号を除くASCIIコードを使用できます。

\ / : , ; * ? " < > | $ % & ' ~

これより以下の項目では、ここで設定した値を<サーバ識別名>と言います。

必須

なし

auth.group.mapping

認可サーバと連携するかどうかを設定します。

  • true：連携する

  • false：連携しない

省略可

false

auth.ldap.<サーバ識別名>.protocol

使用するLDAPプロトコル。

ldaps（LDAP over SSL/TLSを用いた認証）を指定してください。

starttls（StartTLSを用いた認証）は指定できません。

必須

なし

auth.ldap.<サーバ識別名>.host

LDAPサーバのホスト名、IPv4アドレス、またはIPv6アドレス。IPv6アドレスは[]で囲んで指定してください。プロトコルとしてStartTLSを使用する場合、ホスト名を指定します。

この値を設定した場合、

auth.ldap.<サーバ識別名>.dns_lookupの設定は無視されます。

auth.ldap.<サーバ識別名>.dns_lookupにtrueを指定した場合は省略可

なし

auth.ldap.<サーバ識別名>.port

LDAPサーバのポート番号。1～65535の範囲で指定します。範囲外の値が指定された場合はデフォルト値を使用します。

省略可

389

auth.ldap.<サーバ識別名>.timeout

LDAPサーバとの接続タイムアウトを検出するまでの時間。1～30の範囲で指定します。単位は秒です。

省略可

10

auth.ldap.<サーバ識別名>.attr

ユーザを確定する属性名（ユーザIDなど）。

  • 階層モデルの場合

    ユーザを特定できる値が格納されている属性名

  • フラットモデルの場合

    ユーザエントリのRDNの属性名

Active DirectoryではsAMAccountNameが使用されます。

必須

なし

auth.ldap.<サーバ識別名>.searchdn

検索用ユーザのDN。省略した場合、[attr値]=[ログインID],[basedn値]で表されるDNにバインド認証を行います。※

必須

なし

auth.ldap.<サーバ識別名>.searchpw

検索用ユーザのパスワード。LDAPサーバに登録しているパスワードと同じ値を指定してください。

必須

なし

auth.ldap.<サーバ識別名>.basedn

認証するユーザを検索する際に基点となるDN（BaseDN）※。

  • 階層モデルの場合

    すべての検索対象のユーザを含む階層のDN

  • フラットモデルの場合

    検索対象のユーザより1つ上の階層のDN

必須

なし

auth.ldap.<サーバ識別名>.retry.interval

LDAPサーバの通信に失敗した場合のリトライ間隔。

1～5の範囲で指定します。単位は秒です。

省略可

1

auth.ldap.<サーバ識別名>.retry.times

LDAPサーバの通信に失敗した場合のリトライ回数。

0～3の範囲で指定します。0を指定するとリトライしません。

省略可

3

auth.ldap.<サーバ識別名>.domain.name

LDAPサーバが管理するドメインの名称。

必須

なし

auth.ldap.<サーバ識別名>.dns_lookup

DNSサーバのSRVレコードに登録してある情報を使用してLDAPサーバを検索するかどうかを設定します。

false（ホスト名やポート番号で検索）を指定してください。

true（DNSサーバのSRVレコードに登録してある情報で検索）は指定できません。

省略可

false
注※

属性値に記号（+ ; , < = >など）を入力する場合、記号の前に円記号（\）を入力してしてください。記号を複数入力する場合、1文字ごとに円記号（\）を入力してください。

例えば、searchdnに指定した値が「abc++」の場合は、次のように入力して「+」を入力してください。

abc\+\+

ただし、\、/、または"を入力するときは、円記号（\）のあとにそれぞれの記号のASCIIコードを16進数で入力してください。

  • 「\」は、「\5c」と入力します。

  • 「/」は、「\2f」と入力します。

  • 「"」は、「\22」と入力します。

例えば、searchdnに指定した値が「abc\」の場合は、次のように入力してください。

abc\5c

(b)　RADIUS用コンフィグファイルの作成

認証サーバとしてRADIUSサーバを使用するには、テキストエディタでコンフィグファイルを作成し、認証サーバの情報を次の形式で定義します。ファイル名および拡張子は任意です。

メモ

コンフィグファイルは、UTF-8エンコーディングで記述してください。

形式

#コメント
auth.server.type=radius
auth.server.name=<サーバ識別名>
auth.group.mapping=<値>
auth.radius.<サーバ識別名>.<属性>=<値>
auth.group.<ドメイン名>.<属性>=<値>

例

auth.server.type=radius
auth.server.name=PrimaryServer
auth.group.mapping=true
auth.radius.PrimaryServer.protocol=PAP
auth.radius.PrimaryServer.host=example.com
auth.radius.PrimaryServer.port=1812
auth.radius.PrimaryServer.timeout=3
auth.radius.PrimaryServer.secret=secretword
auth.radius.PrimaryServer.retry.times=3
auth.radius.PrimaryServer.domain.name=radius.example.com
auth.group.radius.example.com.protocol=ldaps
auth.group.radius.example.com.host=xxx.xxx.xxx.xxx
auth.group.radius.example.com.port=636
auth.group.radius.example.com.searchdn=CN=sample1,CN=Users,DC=domain,DC=local
auth.group.radius.example.com.searchpw=password
auth.group.radius.example.com.basedn=CN=Users,DC=domain,DC=local
表D‒2　RADIUS用設定項目（認証サーバ分）

属性

説明

省略可否

デフォルト値

auth.server.type

認証サーバの種別。radiusを指定してください。

必須

なし

auth.server.name

サーバの識別名。正・副2台の認証サーバを登録する場合は、コンマ（,）で区切ってください。正・副あわせて64バイト以下で指定します。

次の記号を除くASCIIコードを使用できます。

\ / : , ; * ? " < > | $ % & ' ~

これより以下の項目では、ここで設定した値を<サーバ識別名>と言います。

必須

なし

auth.group.mapping

認可サーバと連携するかどうかを設定します。

  • true：連携する

  • false：連携しない

省略可

false

auth.radius.<サーバ識別名>.protocol

使用するRADIUSプロトコル。

  • PAP：ユーザIDとパスワードを平文で送る方式

  • CHAP：パスワードを暗号化して送る方式

必須

なし

auth.radius.<サーバ識別名>.host

RADIUSサーバのホスト名、IPv4アドレス、またはIPv6アドレス。IPv6アドレスは[]で囲んで指定してください。

必須※1

なし

auth.radius.<サーバ識別名>.port

RADIUSサーバのポート番号。1～65535の範囲で指定します。

省略可※2

1812

auth.radius.<サーバ識別名>.timeout

RADIUSサーバとの接続タイムアウトを検出するまでの時間。1～30の範囲で指定します。単位は秒です。

省略可※2

10

auth.radius.<サーバ識別名>.secret

PAPまたはCHAP認証で使用するRADIUSシークレット（共有鍵）。

必須

なし

auth.radius.<サーバ識別名>.retry.times

RADIUSサーバの通信に失敗した場合のリトライ回数。0～3の範囲で指定します。0を指定するとリトライしません。

省略可※2

3
注※1

外部認可でDNS照会する場合、設定が不要になります。

注※2

指定可能な値以外を指定した場合は、デフォルト値が設定されます。

表D‒3　RADIUS用設定項目（認可サーバ分）

属性

説明

省略可否

デフォルト値

auth.radius.<サーバ識別名>.domain.name

LDAPサーバが管理するドメインの名称を指定します。

これより以下の項目では、ここで設定した値を<ドメイン名>といいます。

外部認可サーバ連携時必須

なし

auth.radius.<サーバ識別名>.dns_lookup

LDAPディレクトリサーバの情報をDNSサーバに照会するかどうかを設定します。

false（ホスト名やポート番号で検索）を指定してください。

true（DNSサーバのSRVレコードに登録してある情報で検索）は指定できません。

省略可

false

auth.group.<ドメイン名>.protocol

LDAPディレクトリサーバ接続のプロトコルです。

ldaps（LDAP over SSL/TLSを用いた認証）を指定してください。

starttls（StartTLSを用いた認証）は指定できません。

必須

なし

auth.group.<ドメイン名>.host

LDAPディレクトリサーバのホスト名またはIPアドレスを指定します。

ホスト名を指定する場合、IPアドレスへの名前解決ができることを事前に確認してください。

省略可※1

なし

auth.group.<ドメイン名>.port

LDAPディレクトリサーバのポート番号です。1～65535の範囲で指定します。

省略可※2

389

auth.group.<ドメイン名>.searchdn

LDAPディレクトリサーバとの認証に必要な検索ユーザDNを指定します。

必須

なし

auth.group.<ドメイン名>.searchpw

LDAPディレクトリサーバとの認証に必要な検索ユーザのパスワードを指定します。

必須

なし

auth.group.<ドメイン名>.basedn

LDAPディレクトリサーバの情報を検索する際に、起点となるエントリーのDN（BaseDN）。このDNより下の階層のユーザーエントリーが認可の対象となります。検索対象のユーザーエントリーをすべて含む階層のDNを指定してください。

例えば、次の文字がDNに含まれる場合は，1文字ごとに円記号（\）でエスケープする必要があります。

空白文字 # + ; , < = > \

指定した値はLDAPディレクトリサーバにそのまま渡されるため、BaseDNにエスケープが必要な文字が含まれる場合は、正しくエスケープしてください。 省略した場合は、Active DirectoryのdefaultNamingContext属性に指定されている値がBaseDNと見なされます。

省略可

abbr

auth.group.<ドメイン名>.timeout

LDAPディレクトリサーバと接続するときの接続待ち時間を設定します。0～30の範囲で指定します。

省略可※2

10

auth.radius.<ドメイン名>.retry.interval

LDAPディレクトリサーバとの通信に失敗した場合のリトライ間隔となる秒数を設定します。1～5の範囲で指定します。

省略可※2

1

auth.radius.<ドメイン名>.retry.times

LDAPディレクトリサーバとの通信に失敗した場合のリトライ回数を設定します。0～3の範囲で指定します。

省略可※2

3
注※1

「auth.radius.<サーバ識別名>.dns_lookup」に「true」を指定した場合に省略できます。

注※2

指定可能な値以外を指定した場合は、デフォルト値が設定されます。

(c)　Kerberos用コンフィグファイルの作成

認証サーバとしてKerberosサーバを使用するには、テキストエディタでコンフィグファイルを作成し、認証サーバの情報を次の形式で定義します。ファイル名および拡張子は任意です。

メモ

コンフィグファイルは、UTF-8エンコーディングで記述してください。

形式

#コメント
auth.server.type=kerberos
auth.group.mapping=<値>
auth.kerberos.<属性>=<値>
auth.group.<レルム名>.<属性>=<値>

例

auth.server.type=kerberos
auth.group.mapping=true
auth.kerberos.default_realm=example.com
auth.kerberos.dns_lookup_kdc=true
auth.kerberos.clockskew=300
auth.kerberos.timeout=10
auth.group.example.com.protocol=ldaps
auth.group.example.com.port=636
auth.group.example.com.searchdn=CN=sample1,CN=Users,DC=domain,DC=local
auth.group.example.com.searchpw=password
auth.group.example.com.basedn=CN=Users,DC=domain,DC=local
表D‒4　Kerberos用設定項目（認証サーバ分）

属性

説明

省略可否

デフォルト値

auth.server.type

認証サーバの種別。kerberosを指定してください。

必須

なし

auth.group.mapping

認可サーバと連携するかどうかを設定します。

  • true：連携する

  • false：連携しない

省略可

false

auth.kerberos.default_realm

デフォルトのレルム名。

必須

なし

auth.kerberos.dns_lookup_kdc

DNSサーバのSRVレコードに登録してある情報を使用してKerberosサーバを検索するかどうかを設定します。

false（ホスト名やポート番号で検索）を指定してください。

true（DNSサーバのSRVレコードに登録してある情報で検索）は指定できません。

省略可

false

auth.kerberos.clockskew

SVPとKerberosサーバ間の時刻差の許容範囲。0～300の範囲で指定します。

省略可※1

300

auth.kerberos.timeout

Kerberosサーバとの接続タイムアウトを検出するまでの時間。1～30の範囲で指定します。単位は秒です。

省略可※1

10

auth.kerberos.realm_name

レルム識別名。レルムごとにKerberosサーバの情報を区別するための任意の名称。重複登録はできません。複数登録する場合は、コンマ（,）で区切ってください。

これより以下の項目では、ここで設定した値を<レルム識別名>と言います。

省略可※2

なし

auth.kerberos.<レルム識別名>.realm

Kerberosサーバに設定してあるレルム名

省略可※2

なし

auth.kerberos.<レルム識別名>.kdc

Kerberosサーバのホスト名またはIPv4アドレス、およびポート番号。

「<ホスト名またはIPアドレス>[:ポート番号]」の形式で指定してください。

省略可※2

なし
注※1

指定可能な値以外を指定した場合は、デフォルト値が設定されます。

注※2

「auth.kerberos.dns_lookup_kdc」で「true」を指定した場合に省略できます。

表D‒5　Kerberos用設定項目（認可サーバ分）

属性

説明

省略可否

デフォルト値

auth.group.<レルム識別名>.protocol

LDAPディレクトリサーバ接続のプロトコルです。

ldaps（LDAP over SSL/TLSを用いた認証）を指定してください。

starttls（StartTLSを用いた認証）は指定できません。

必須

なし

auth.group.<レルム識別名>.port

LDAPディレクトリサーバのポート番号です。1～65535の範囲で指定します。

省略可※1

389

auth.group.<レルム識別名>.searchdn

LDAPディレクトリサーバとの認証に必要な検索ユーザDNを指定します。

DNはRFC4514の規約に従って指定してください。例えば、次の文字がDNに含まれる場合は、1文字ごとに円記号（\）でエスケープする必要があります。

空白文字 # + ; , < = > \

指定した値はLDAPディレクトリサーバにそのまま渡されるため，BaseDNにエスケープが必要な文字が含まれる場合は，正しくエスケープしてください。

必須

なし

auth.group.<レルム識別名>.searchpw

LDAPディレクトリサーバとの認証に必要な検索ユーザのパスワードを指定します。

必須

なし

auth.group.<レルム識別名>. timeout

LDAPディレクトリサーバと接続するときの接続待ち時間を設定します。0～30の範囲で指定します。

省略可※1

10

auth.group.<レルム識別名>.retry.interval

LDAPディレクトリサーバとの通信に失敗した場合のリトライ間隔となる秒数を設定します。1～5の範囲で指定します。

省略可※1

1

uth.group.<レルム識別名>.retry.times

LDAPディレクトリサーバとの通信に失敗した場合のリトライ回数を設定します。0～3の範囲で指定します。

省略可※1

3

auth.group.<外部認可サーバ>>.basedn

LDAPディレクトリサーバの情報を検索する際に，起点となるエントリーのDN（BaseDN）。このDNより下の階層のユーザーエントリーが認可の対象となります。検索対象のユーザーエントリーをすべて含む階層のDNを指定してください。

DNはRFC4514の規約に従って指定してください。例えば，次の文字がDNに含まれる場合は，1文字ごとに円記号（\）でエスケープする必要があります。

空白文字 # + ; , < = > \

指定した値はLDAPディレクトリサーバにそのまま渡されるため，BaseDNにエスケープが必要な文字が含まれる場合は，正しくエスケープしてください。 省略した場合は，Active DirectoryのdefaultNamingContext属性に指定されている値がBaseDNと見なされます。

省略可※1

abbr
注※1

指定可能な値以外を指定した場合は、デフォルト値が設定されます。

ページの先頭へ

Hitachi Virtual Storage Platform (VSP) E990 (SVOS RF 9.5)

Hitachi Virtual Storage Platform (VSP) F350, F370, F700, F900 (SVOS RF 9.5)

Hitachi Virtual Storage Platform (VSP) G130, G150, G350, G370, G700, G900 (SVOS RF 9.5)
