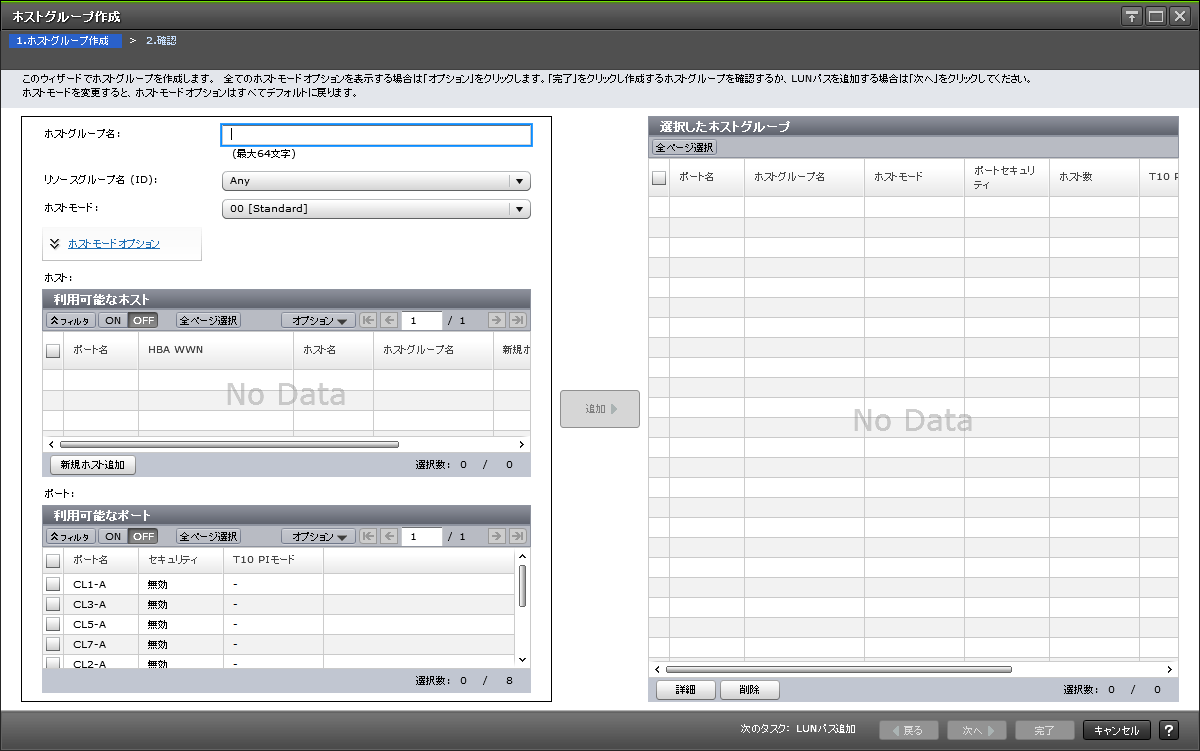

3.11.3　ホストグループ作成ウィザード

情報設定エリア

設定項目を次に示します。

［ホストグループ名］

ホストグループ名を入力します。

ホストグループ名は最大64文字で、ASCII文字（英数字および記号）が使用できます。ただし、次の記号は使用できません。

\ / : , ; * ? " < > |

ホストグループ名の先頭と末尾に、空白文字を使用することはできません。

［リソースグループ名（ID）］

ホストグループを作成するリソースグループを選択します。［Any］を選択した場合、ユーザに割り当てられているすべてのポートのうち、ホストグループを追加できるポートが［利用可能なポート］に表示されます。［Any］以外を選択した場合、選択したリソースグループに割り当てられているポートのうち、ホストグループを追加できるポートが［利用可能なポート］に表示されます。

［ホストモード］

リストからホストモードを選択します。

［ホストモードオプション］テーブル

• テーブル

  項目	説明
  モード番号	ホストモードオプションの番号が表示されます。
  説明	ホストモードオプションの説明が表示されます。
  状態	ホストモードオプションの設定（［有効］または［無効］）が表示されます。

• ボタン

  項目	説明
  有効	ホストモードオプションが有効になります。
  無効	ホストモードオプションが無効になります。

［利用可能なホスト］テーブル

• テーブル

  項目	説明
  ポート名	ポートの名前が表示されます。
  HBA WWN	ポートのWWNが表示されます。
  ホスト名	ホスト名が表示されます。
  ホストグループ名	ホストグループ名が表示されます。
  新規ホスト	ホストが新規に追加されたものかどうかが表示されます。 ストレージシステムのポートにまだケーブル接続されていない、新規に追加されたホストであれば［該当］、すでにほかのポートとケーブルで接続しているホストであれば［非該当］が表示されます。
  ポートセキュリティ	ポートのLUNセキュリティの設定（［有効］または［無効］）が表示されます。

• ボタン

  項目	説明
  新規ホスト追加	ホストを新規に追加したい場合は、［新規ホスト追加］をクリックします。また、ホストバスアダプタにニックネームを付けたい場合は、ニックネームを付けたいホストバスアダプタのチェックボックスを［利用可能なホスト］テーブルから選択した状態で［新規ホスト追加］をクリックします。

［利用可能なポート］テーブル

［追加］ボタン

左側で設定した内容を、右側の［選択したホストグループ］テーブルに追加します。

［選択したホストグループ］テーブル

• テーブル

  項目	説明
  ポート名	ポートの名前が表示されます。
  ホストグループ名	ホストグループ名が表示されます。
  ホストモード	ホストグループのホストモードが表示されます。
  ポートセキュリティ	ポートのLUNセキュリティの設定（［有効］または［無効］）が表示されます。
  ホスト数	ホストグループに登録されているホストの数が表示されます。
  T10 PIモード	ポートのT10 PIモードの設定（［有効］または［無効］）が表示されます。T10 PIモードがサポートされていない場合、［－］が表示されます。
  リソースグループ名(ID)	ホストグループのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。
  仮想ストレージマシン	ホストグループの、仮想ストレージマシンのモデルとシリアル番号が表示されます。

• ボタン

  項目	説明
  詳細	行のチェックボックスを選択してボタンをクリックすると［ホストグループプロパティ］画面が表示されます。
  削除	行のチェックボックスを選択してボタンをクリックすると、行が削除されます。

［次のタスク］

［次へ］をクリックすると、［次のタスク］に記載されたタスクの設定に進みます。

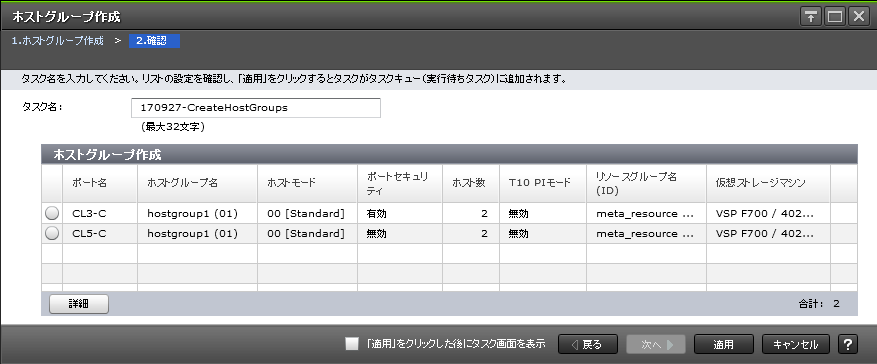

［ホストグループ作成］テーブル

• テーブル

  項目	説明
  ポート名	ポートの名前が表示されます。
  ホストグループ名	ホストグループ名が表示されます。
  ホストモード	ホストグループのホストモードが表示されます。
  ポートセキュリティ	ポートのLUNセキュリティの設定（［有効］または［無効］）が表示されます。
  ホスト数	ホストグループに登録されているホストの数が表示されます。
  T10 PIモード	ポートのT10 PIモードの設定（［有効］または［無効］）が表示されます。T10 PIモードがサポートされていない場合、［－］が表示されます。
  リソースグループ名(ID)	ホストグループのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。
  仮想ストレージマシン	ホストグループの、仮想ストレージマシンのモデルとシリアル番号が表示されます。

• ボタン

  項目	説明
  詳細	行のラジオボタンを選択してボタンをクリックすると［ホストグループプロパティ］画面が表示されます。

メモ

この［設定確認］画面の説明は単一のタスクを実行したケースを表示しています。複数のタスクを連結して実行した場合には、すべての設定項目が画面上に表示されます。項目の内容を確認したい場合には、［戻る］で各［設定］画面へ戻り、ヘルプボタンをクリックして参照してください。
