1.12.38 移行元のUR副サイトのセカンダリボリューム障害(LDEV障害)から回復する手順例
「1.12.29 障害発生前の状態」に示した、それぞれの状態で、移行元の副サイトのストレージシステムに、ボリューム障害が発生した場合の回復手順を説明します。
- 〈この項の構成〉
(1) 「移行作業中」のデータ移行中状態で発生した、移行元のUR副サイトのセカンダリボリューム障害(LDEV障害)
障害発生前後のペアの状態の変化を、次に示します。
ペアの種類 |
障害発生前のペア状態 |
障害発生後のペア状態 |
||
---|---|---|---|---|
P-VOL |
S-VOL |
P-VOL |
S-VOL |
|
GADペア |
COPY(Local) |
COPY(Block) |
COPY(Local) |
COPY(Block) |
移行元のURペア |
PAIR |
PAIR |
PSUE※ |
PSUE※ |
- (凡例)
-
P-VOL:プライマリボリューム
S-VOL:セカンダリボリューム
- 注※
- 障害が発生したボリュームを使用しているペアが、サーバからI/Oを受けたときの状態です。このURペアのエラーレベルを「ミラー」に設定している場合は、ミラーに属するすべてのURペアが、このペア状態になります。
この障害に対する回復では、障害発生後も移行元のURにて、サーバからのI/Oおよびリモートコピーが継続されるため、移行元のUR副サイトのボリュームを回復させてから、移行元のURペアを再形成します。

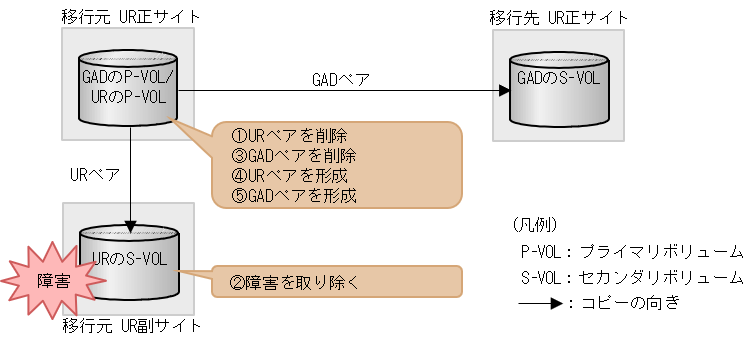

障害回復の概要
障害回復の流れ
-
障害ボリュームを使用している移行元のURペアを削除します。
コマンド例:pairsplit -g oraUR00 -d -dev00 -S -IH1
-
移行元のUR副サイトのセカンダリボリュームの障害を取り除き回復します(フォーマットによる回復が必要な場合はフォーマットします)。
-
障害ボリュームを使用していた移行元URペアと連携していたGADペアを、プライマリボリューム指定でペア分割後、ペア削除します。
コマンド例:pairsplit -g oraHA00 -d dev10 -IH1 pairsplit -g oraHA00 -d dev10 -S -IH1
-
移行元のURペアがペア中断している場合は、移行元URペアを再同期します。
コマンド例:pairresync -g oraUR00 -IH1
-
移行元のUR正サイトから、障害から回復したボリュームに対する移行元URペアを再形成します。
コマンド例:paircreate -g oraUR00 -d dev00 -f async -vl -jp 0 -js 0 -IH1
- URのペア状態がPAIRに変わったことを確認します。
-
移行元のUR正サイトから、障害から回復した移行元URペアと連携するGADペアを再形成します。
コマンド例:paircreate -g oraHA00 -d dev10 -f never -vl -jq 0 -IH1
(2) 「移行作業中」のデータ移行完了後状態で発生した、移行元のUR副サイトのセカンダリボリューム障害(LDEV障害)
障害発生前後のペアの状態の変化を、次に示します。
ペアの種類 |
障害発生前のペア状態 |
障害発生後のペア状態 |
||
---|---|---|---|---|
P-VOL |
S-VOL |
P-VOL |
S-VOL |
|
GADペア |
PAIR(Mirror(RL)) |
PAIR(Mirror(RL)) |
PAIR(Mirror(RL)) |
PAIR(Mirror(RL)) |
移行元のURペア |
PAIR |
PAIR |
PSUE※1 |
PSUE※1 |
移行先のURペア※2 |
COPY/PAIR |
COPY/PAIR |
COPY/PAIR |
COPY/PAIR |
- (凡例)
-
P-VOL:プライマリボリューム
S-VOL:セカンダリボリューム
- 注※1
- 障害が発生したボリュームを使用しているペアが、サーバからI/Oを受けたときの状態です。このURペアのエラーレベルを「ミラー」に設定している場合は、ミラーに属するすべてのURペアが、このペア状態になります。
- 注※2
-
移行先のURペアが形成されていた場合のペア状態です。
この障害に対する回復では、既存の移行元のUR環境をシステム復旧に利用します。障害発生後も移行元のURにて、サーバからのI/Oは継続しており、かつ障害からの復旧までは回復のためのペア操作は不要なため、URの環境移行手順を進めることもできます。移行手順を移行完了まで進めた場合の手順は「(3) 「移行完了後」の移行元URペア撤去前状態で発生した、移行元のUR副サイトのセカンダリボリューム障害(LDEV障害)」を参照してください。
障害発生前の状態に回復する手順例を次に示します。

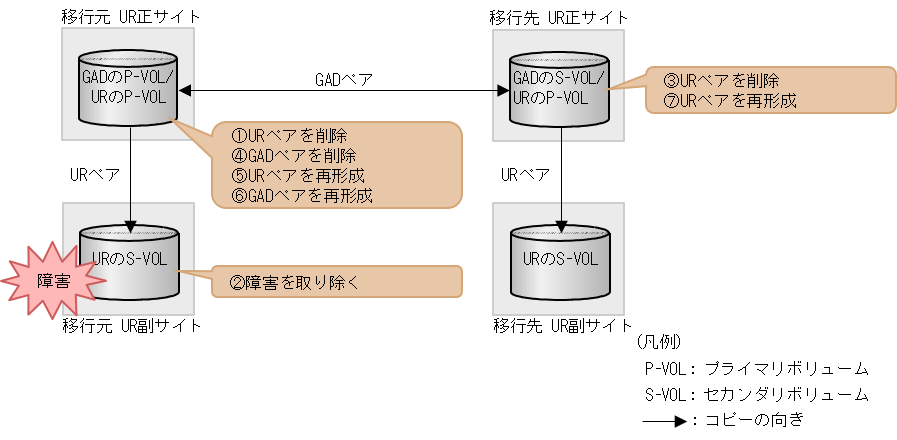

障害回復の概要
障害回復の流れ
-
障害ボリュームを使用している移行元のURペアを削除します。
コマンド例:pairsplit -g oraUR00 -d -dev00 -S -IH1
-
移行元のUR副サイトのセカンダリボリュームの障害を取り除き回復します(フォーマットによる回復が必要な場合はフォーマットします)。
-
障害ボリュームを使用していた移行元URペアと連携していたGADペアと連携している移行先URペアを削除します。
コマンド例:pairsplit -g oraUR01 -d dev20 -S -IH3
-
障害ボリュームを使用していた移行元URペアと連携していたGADペアを、プライマリボリューム指定でペア分割後、ペア削除します。
コマンド例:pairsplit -g oraHA00 -d dev10 -IH1 pairsplit -g oraHA00 -d dev10 -S -IH1
-
移行元のURペアがペア中断している場合は、移行元のURペアを再同期します。
コマンド例:pairresync -g oraUR00 -IH1
-
移行元のUR正サイトから、障害から回復したボリュームに対する移行元URペアを再形成します。
コマンド例:paircreate -g oraUR00 -d dev00 -f async -vl -jp 0 -js 0 -IH1
-
URのペア状態がPAIRに変わったことを確認します。
-
移行元のUR正サイトから、手順4で削除したGADペアを再形成します。
コマンド例:paircreate -g oraHA00 -d dev10 -f never -vl -jq 0 -IH1
-
GADのペア状態がPAIRに変わったことを確認します。
-
移行先のUR正サイトから、手順3で削除した移行先URペアを再形成します。
コマンド例:paircreate -g oraUR01 -d dev20 -f async -vl -jp 0 -js 0 -IH3
(3) 「移行完了後」の移行元URペア撤去前状態で発生した、移行元のUR副サイトのセカンダリボリューム障害(LDEV障害)
障害発生前後のペアの状態の変化を、次に示します。
ペアの種類 |
障害発生前のペア状態 |
障害発生後のペア状態 |
||
---|---|---|---|---|
P-VOL |
S-VOL |
P-VOL |
S-VOL |
|
GADペア |
PAIR(Mirror(RL)) |
PAIR(Mirror(RL)) |
PAIR(Mirror(RL)) |
PAIR(Mirror(RL)) |
移行元のURペア |
PAIR |
PAIR |
PSUE※ |
PSUE※ |
移行先のURペア |
PAIR |
PAIR |
PAIR |
PAIR |
- (凡例)
-
P-VOL:プライマリボリューム
S-VOL:セカンダリボリューム
- 注※
-
障害が発生したボリュームを使用しているペアが、サーバからI/Oを受けたときのペア状態です。このURペアのエラーレベルを「ミラー」に設定している場合は、ミラーに属するすべてのURペアが、このペア状態になります。
この障害に対する回復では、リモートコピーのシステム環境は移行が完了しているので、移行元のUR環境の撤去を実施してから、移行元の障害回復を実施してください。

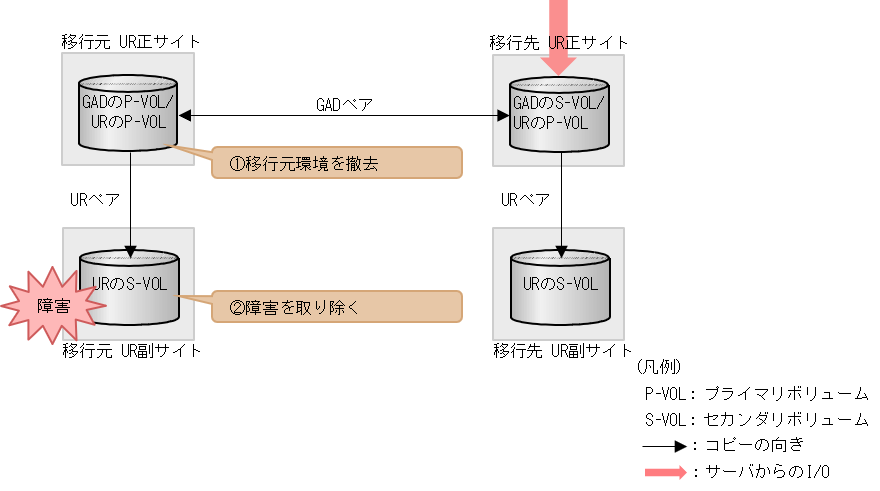

障害回復の概要
障害回復の流れ
-
「1.12.17 移行元の環境を撤去する」に従って、移行元のUR環境を撤去します。
-
移行元のUR副サイトのセカンダリボリュームの障害を取り除き回復します(フォーマットによる回復が必要な場合はフォーマットします)。
