2.17.5　ジャーナルボリューム割り当てウィザード

〈この項の構成〉

(1)　［ジャーナルボリューム割り当て］画面
(2)　［設定確認］画面

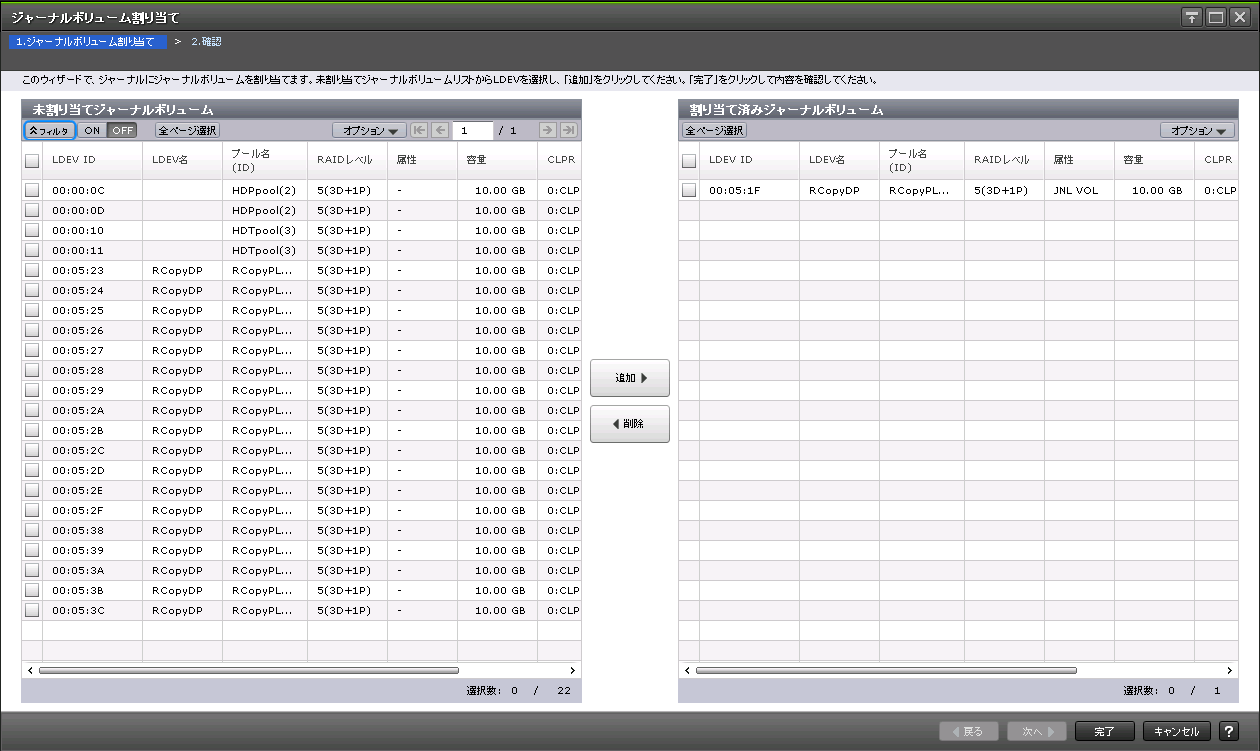

(1)　［ジャーナルボリューム割り当て］画面

［未割り当てジャーナルボリューム］テーブル

Universal Replicatorのジャーナルにジャーナルボリュームを割り当てます。

項目	説明
LDEV ID	LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。
LDEV名	LDEV名が表示されます。
プール名（ID）	プール名とプールIDが表示されます。
RAIDレベル	RAIDレベルが表示されます。
属性	属性が表示されます。［JNL VOL］：ジャーナルボリュームです。［SLU］：SLU属性のボリュームです。［－］：属性が設定されていないボリュームです。
容量	容量が表示されます。
CLPR	CLPRが表示されます。CLPR ID：CLPR名の形式で表示されます。
暗号化	暗号化の情報が表示されます。［有効］：LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連付けられた仮想ボリュームです。［無効］：LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連付けられた仮想ボリュームです。［混在］：LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。暗号化が有効なボリューム暗号化が無効なボリューム外部ボリューム注意：混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。［－］：外部ボリュームです。 Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。
リソースグループ名(ID)	LDEVのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。

［追加］ボタン

［未割り当てジャーナルボリューム］テーブルで選択したジャーナルボリュームを［割り当て済みジャーナルボリューム］テーブルに追加します。

［削除］ボタン

選択したジャーナルボリュームを、［割り当て済みジャーナルボリューム］テーブルから削除します。

［割り当て済みジャーナルボリューム］テーブル

項目	説明
LDEV ID	LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。
LDEV名	LDEV名が表示されます。
プール名（ID）	プール名とプールIDが表示されます。
RAIDレベル	RAIDレベルが表示されます。
属性	属性が表示されます。［JNL VOL］：ジャーナルボリュームです。［SLU］：SLU属性のボリュームです。［－］：属性が設定されていないボリュームです。
容量	容量が表示されます。
CLPR	CLPRが表示されます。CLPR ID：CLPR名の形式で表示されます。
暗号化	暗号化の情報が表示されます。［有効］：LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連付けられた仮想ボリュームです。［無効］：LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連付けられた仮想ボリュームです。［混在］：LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。暗号化が有効なボリューム暗号化が無効なボリューム外部ボリューム注意：混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。［－］：外部ボリュームです。 Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。
リソースグループ名(ID)	LDEVのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。
削除可能	ジャーナルボリュームを削除できるどうかが表示されます。ジャーナルが所属しているミラーの状態がActiveの場合などは、ジャーナルボリュームを削除できません。［該当］：削除できます。［非該当］：削除できません。

ページの先頭へ

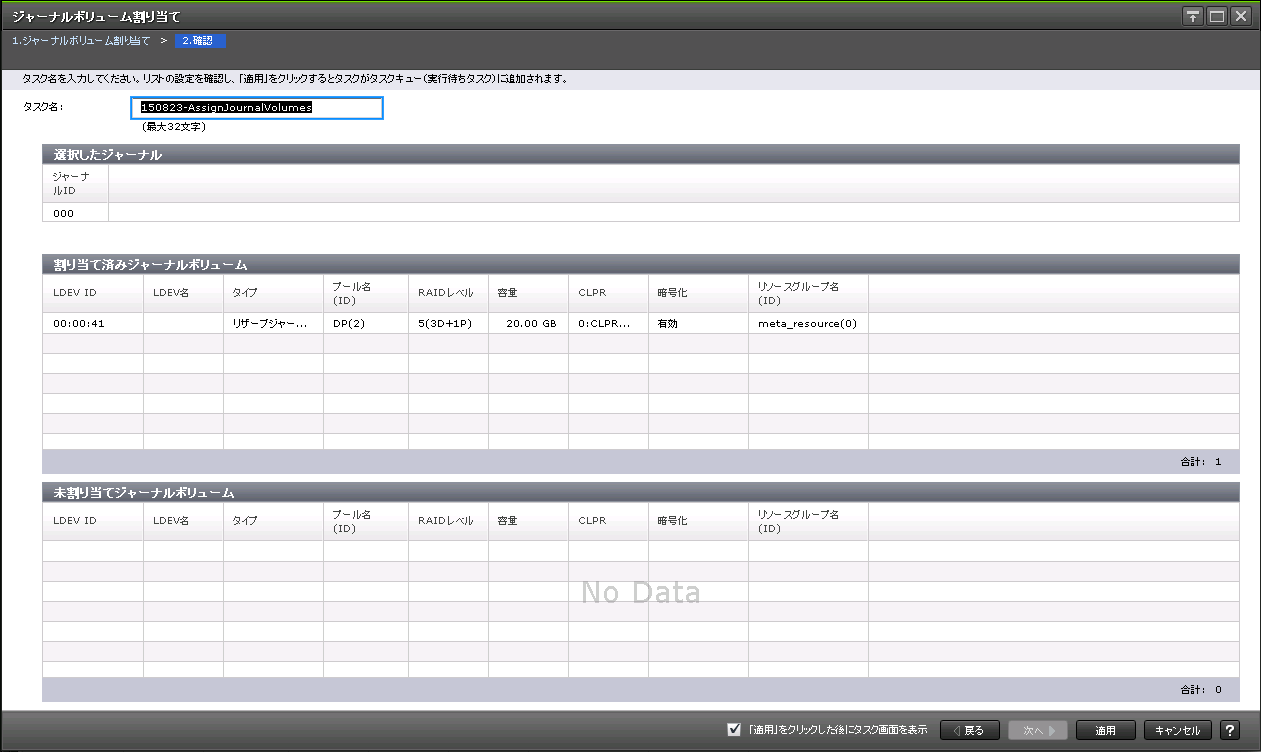

(2)　［設定確認］画面

［選択したジャーナル］テーブル

ジャーナルボリュームを割り当てるUniversal Replicatorジャーナルの情報を確認します。

項目	説明
ジャーナルID	ジャーナルのIDが表示されます。

［割り当て済みジャーナルボリューム］テーブル

項目	説明
LDEV ID	LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。
LDEV名	LDEV名が表示されます。
タイプ	ジャーナルボリュームのタイプが表示されます。［ジャーナル］：ジャーナルボリューム［リザーブジャーナル］：リザーブジャーナルボリューム
プール名（ID）	プール名とプールIDが表示されます。
RAIDレベル	RAIDレベルが表示されます。
容量	容量が表示されます。
CLPR	CLPRが表示されます。CLPR ID：CLPR名の形式で表示されます。
暗号化	暗号化の情報が表示されます。［有効］：LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連付けられた仮想ボリュームです。［無効］：LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連付けられた仮想ボリュームです。［混在］：LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。暗号化が有効なボリューム暗号化が無効なボリューム外部ボリューム注意：混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。［－］：外部ボリュームです。 Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。
リソースグループ名(ID)	LDEVのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。

［未割り当てジャーナルボリューム］テーブル

項目	説明
LDEV ID	LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。
LDEV名	LDEV名が表示されます。
タイプ	ジャーナルボリュームのタイプが表示されます。［ジャーナル］：ジャーナルボリューム［リザーブジャーナル］：リザーブジャーナルボリューム
プール名（ID）	プール名とプールIDが表示されます。
RAIDレベル	RAIDレベルが表示されます。
容量	容量が表示されます。
CLPR	CLPRが表示されます。CLPR ID：CLPR名の形式で表示されます。
暗号化	暗号化の情報が表示されます。［有効］：LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連付けられた仮想ボリュームです。［無効］：LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連付けられた仮想ボリュームです。［混在］：LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。暗号化が有効なボリューム暗号化が無効なボリューム外部ボリューム注意：混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。［－］：外部ボリュームです。 Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。
リソースグループ名(ID)	LDEVのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。
