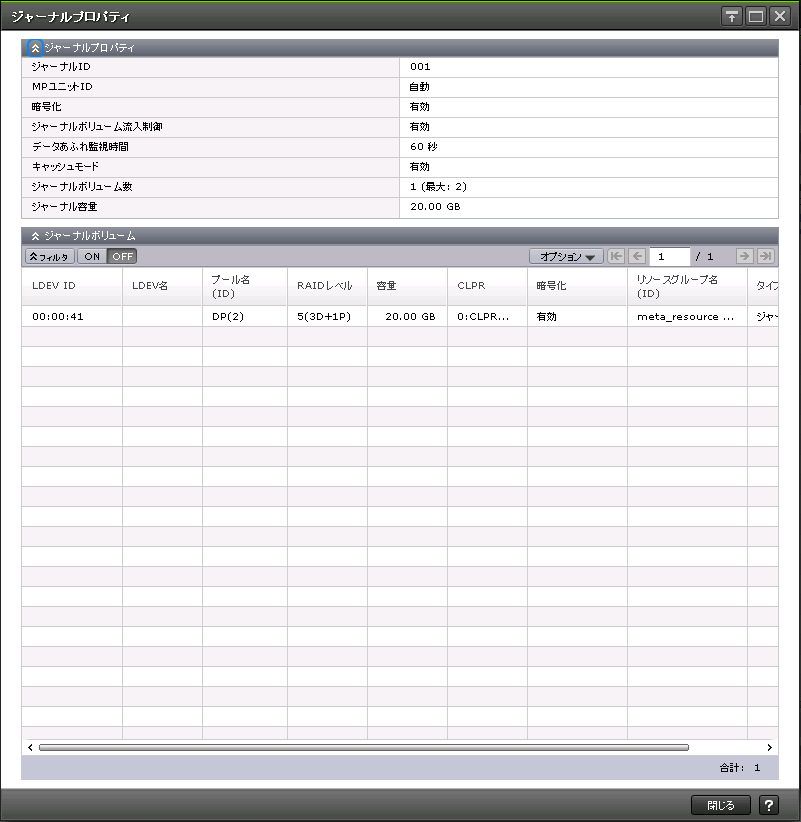

2.17.3　［ジャーナルプロパティ］画面

ジャーナルID

ジャーナルのIDが表示されます。

MPユニットID

MPユニットIDが表示されます。

暗号化

ジャーナルの暗号化状態が表示されます。

• ［有効］：暗号化ボリュームで作成されたジャーナルです。

• ［無効］：非暗号化ボリュームで作成されたジャーナルです。

• ［混在］：ジャーナルボリュームが属するプールに次のどれか2つ以上が含まれている場合に表示されます。

  • 暗号化が有効なボリューム

  • 暗号化が無効なボリューム

  • 外部ボリューム

  注意：混在している状態のジャーナルではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のジャーナルを使用してください。

• ［－］：ジャーナルボリュームが属するプールが外部ボリュームまたは閉塞しています。

ジャーナルボリューム流入制御

ホストI/Oへの応答を遅らせて、ジャーナルボリュームへ更新I/Oの流入を制限するかどうかが表示されます。

• ［有効］：流入を制限します。

• ［無効］：流入を制限しません。

データあふれ監視時間

メタデータとジャーナルデータの満杯監視時間が表示されます。単位は秒です。［ジャーナルボリューム流入制御］が［無効］の場合、［－］が表示されます。

キャッシュモード

リストアジャーナル内のジャーナルデータをキャッシュに格納するかどうかが表示されます。

• ［有効］：ジャーナルデータはキャッシュに格納されます。キャッシュの空き容量が少なくなると、ジャーナルデータはジャーナルボリュームにも格納されます。

• ［無効］：ジャーナルデータはキャッシュに格納されず、ジャーナルボリュームに格納されます。

この設定は、マスタジャーナルでは無効になります。ただし、RAID Managerのhorctakeoverコマンドを使ってマスタジャーナルをリストアジャーナルに変えると、この設定は有効になります。

ジャーナルボリューム数

ジャーナルに登録されているジャーナルボリュームの数と最大数が表示されます。

ジャーナル容量

登録されているジャーナルボリュームの容量が表示されます。ジャーナルボリュームが2個登録されている場合は、2個のジャーナルボリュームの総容量からリザーブジャーナルボリュームの容量を差し引いた容量が表示されます。

LDEV ID

LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。

LDEV名

LDEV名が表示されます。

プール名（ID）

プール名とプールIDが表示されます。

RAIDレベル

RAIDレベルが表示されます。

容量

容量が表示されます。

CLPR

CLPRが表示されます。CLPR ID：CLPR名の形式で表示されます。

暗号化

暗号化の情報が表示されます。

• ［有効］：LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連付けられた仮想ボリュームです。

• ［無効］：LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連付けられた仮想ボリュームです。

• ［混在］：LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。

  • 暗号化が有効なボリューム

  • 暗号化が無効なボリューム

  • 外部ボリューム

  注意：混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。

• ［－］：外部ボリュームです。

  Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。

リソースグループ名(ID)

LDEVのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。

タイプ

ジャーナルボリュームのタイプが表示されます。

• ［ジャーナル］：ジャーナルボリューム

• ［リザーブジャーナル］：リザーブジャーナルボリューム
