2.17.25　［リモート接続］画面

• サマリ

• ［接続(To)］タブ

• ［接続(From)］タブ

• ［Quorumディスク］タブ

サマリ

• ボタン

  項目	説明
  ポート状態参照	［ポート状態］画面が表示されます。

• テーブル

  項目	説明
  接続(To)	ローカルストレージシステムからリモートストレージステムへの接続数が表示されます。
  リモートストレージシステム	ローカルストレージシステムの接続しているストレージシステムの数が表示されます。数値をクリックすると、リモートストレージシステムのモデルとシリアル番号が、バルーンダイアログで表示されます。
  接続(From)	リモートストレージステムからローカルストレージシステムへの接続数が表示されます。 接続数として表示されるのは、TrueCopyペアで使用されているリモート接続の数だけです。
  Quorumディスク	Quorumディスクの数が表示されます。

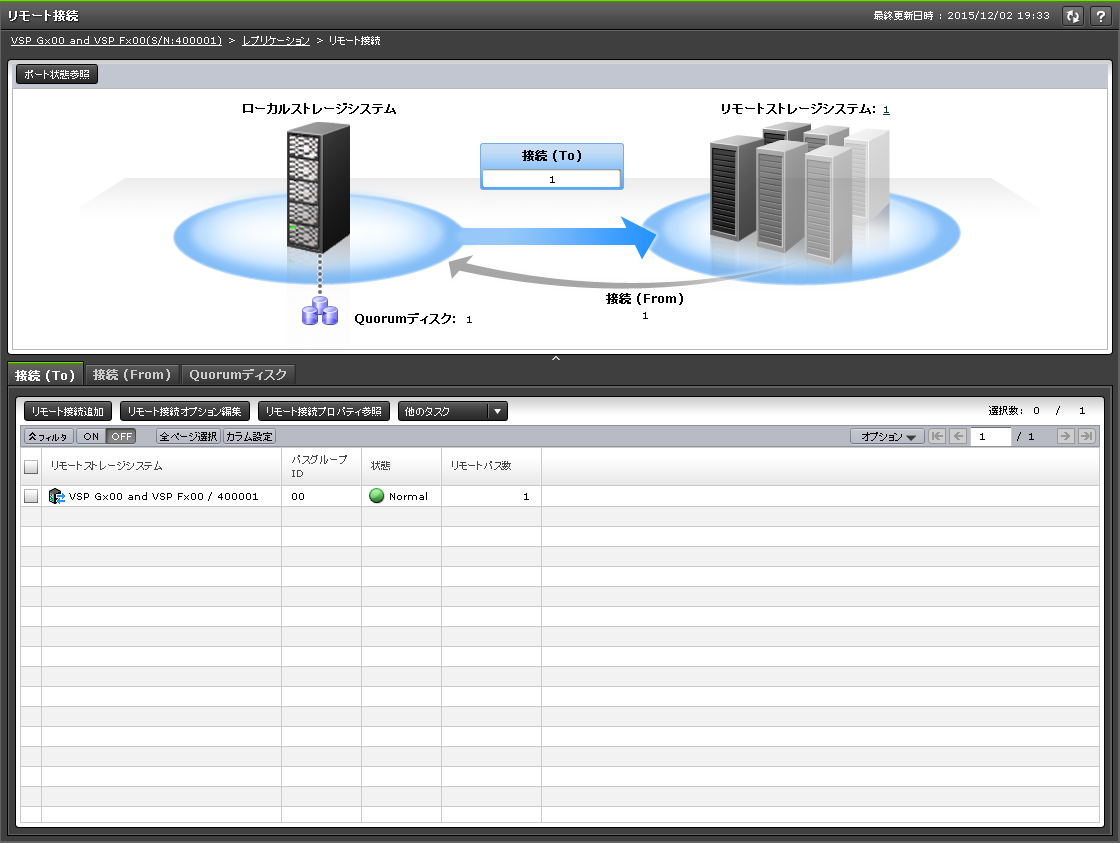

［接続(To)］タブ

リモートストレージシステム（RCU）の情報が表示されます。

• ボタン

  項目	説明
  リモート接続追加	［リモート接続追加］画面が表示されます。
  リモート接続オプション編集	［リモート接続オプション編集］画面が表示されます。
  リモート接続プロパティ参照	［リモート接続プロパティ参照］画面が表示されます。
  リモートパス追加※	［リモートパス追加］画面が表示されます。
  リモートパス削除※	［リモートパス削除］画面が表示されます。
  リモート接続削除※	［リモート接続削除］画面が表示されます。
  テーブル情報出力※	テーブル情報を出力させる画面が表示されます。

  注※

  ［他のタスク］をクリックすると表示されます。

• テーブル

  項目	説明
  リモートストレージシステム	リモートストレージシステムのモデルとシリアル番号が表示されます。
  パスグループID	パスグループIDが表示されます。
  状態	リモート接続の状態が表示されます。 ［Normal］：リモート接続内のすべてのリモートパスが正常です。 ［Failed］：リモート接続内のすべてのリモートパスが異常です。 ［Warning］：リモート接続内の一部のリモートパスが異常です。
  リモートパス数	リモートパス数が表示されます。
  最小パス数※	最小パス数が表示されます。
  RIO MIH時間(秒)※	RIO MIH時間(秒)が表示されます。
  往復応答時間(ミリ秒)※	往復応答時間(ミリ秒)が表示されます。

  注※

  この項目は、初期状態では表示されません。項目を表示する場合は、［カラム設定］画面で設定を変更してください。［カラム設定］画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。

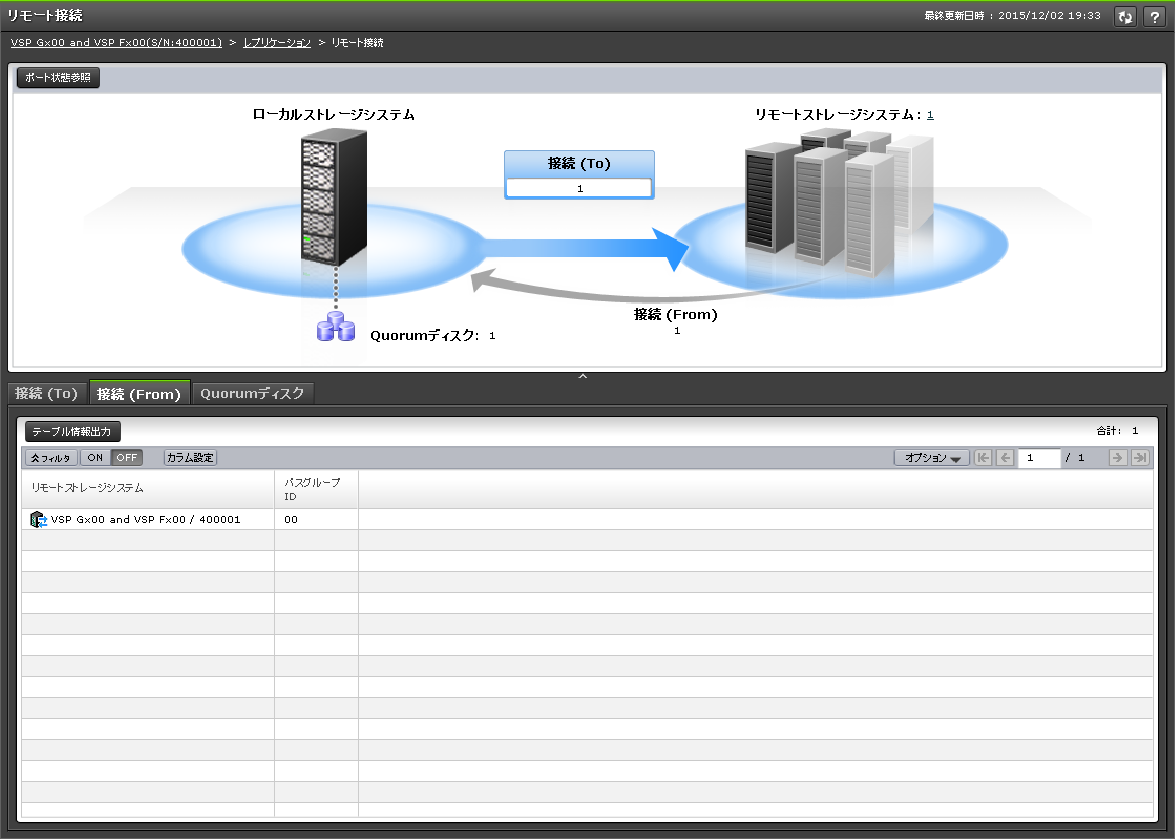

［接続(From)］タブ

TrueCopyペアでリモート接続が使用されている場合だけ、ローカルストレージシステム（MCU）の情報が表示されます。

• ボタン

  項目	説明
  テーブル情報出力	テーブル情報を出力させる画面が表示されます。

• テーブル

  項目	説明
  リモートストレージシステム	リモートストレージシステムのモデルとシリアル番号が表示されます。
  パスグループID	パスグループIDが表示されます。

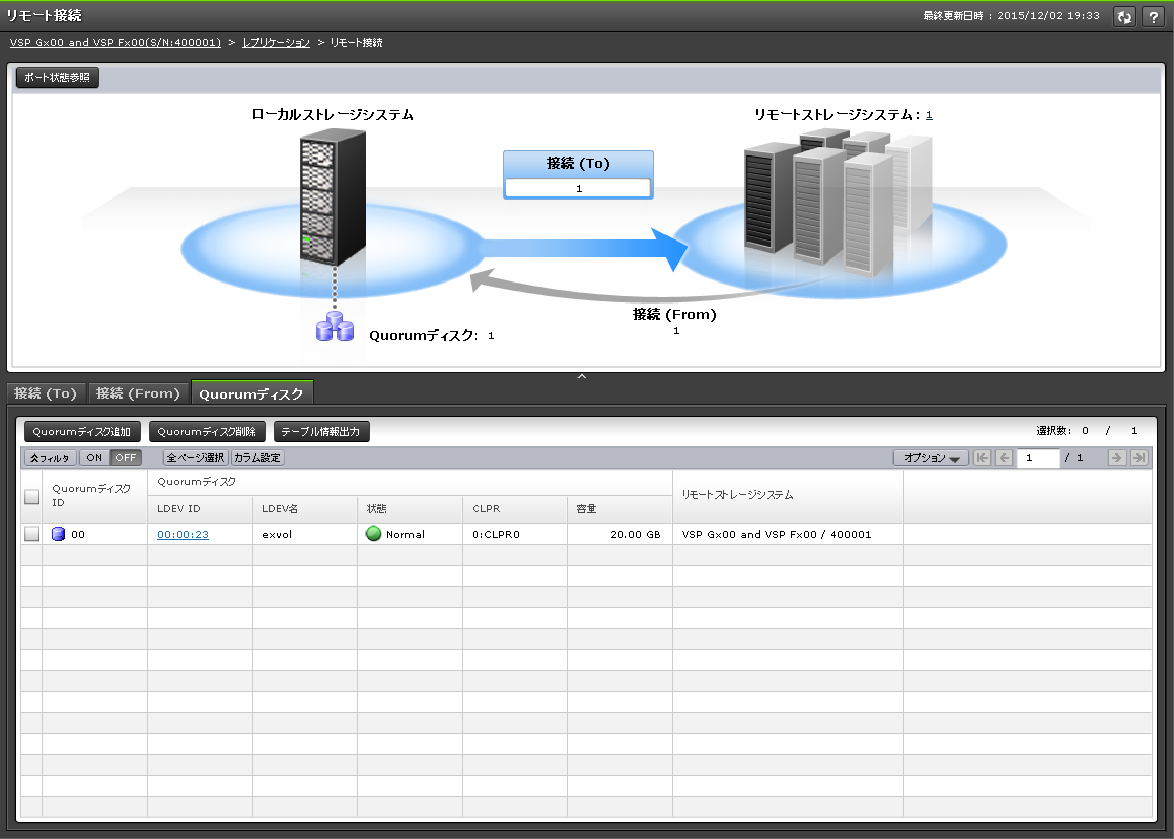

［Quorumディスク］タブ

各ユーザに割り当てられているQuorumディスクだけ表示されます。

• ボタン

  項目	説明
  Quorumディスク追加	［Quorumディスク追加］画面が表示されます。
  Quorumディスク削除	［Quorumディスク削除］画面が表示されます。
  Quorumディスク編集	［Quorumディスク編集］画面が表示されます。
  テーブル情報出力	テーブル情報を出力させる画面が表示されます。

• テーブル

  項目	説明
  QuorumディスクID	QuorumディスクIDが表示されます。
  Quorumディスク	Quorumディスクに関する情報が表示されます。 ［LDEV ID］：ボリュームのLDEV IDが表示されます。LDEV IDをクリックすると、［LDEVプロパティ］画面が表示されます。QuorumディスクにLDEVが設定されていない場合は、ハイフン（-）が表示されます。 ［LDEV名］：ボリュームのLDEV名が表示されます。QuorumディスクにLDEVが設定されていない場合は、ハイフン（-）が表示されます。 ［状態］：ボリュームの状態が表示されます。 ［Normal］：正常です。 ［Blocked］：閉塞しています。閉塞状態のボリュームには、ホストからアクセスできません。 ［Warning］：ボリュームに問題が発生しています。 ［Formatting］：フォーマット中です。 ［Preparing Quick Format］：クイックフォーマットの準備中です。 ［Quick Formatting］：クイックフォーマットを実行中です。 ［Correction Access］：アクセス属性を修正中です。 ［Copying］：ボリュームのデータをコピーしている状態です。 ［Read Only］：読み取り専用の状態です。Read Only状態のボリュームには、データの書き込みはできません。 ［Shredding］：シュレッディング操作を実行中です。 ［－］：上記以外の状態です。 ［CLPR］：ボリュームのCLPR IDが表示されます。QuorumディスクにLDEVが設定されていない場合は、ハイフン（-）が表示されます。 ［容量］：ボリュームの容量が表示されます。QuorumディスクにLDEVが設定されていない場合は、ハイフン（-）が表示されます。
  リモートストレージシステム	リモートストレージシステムのモデルとシリアル番号が表示されます。
  Quorum監視停止時Read応答保証時間	Quorumディスクが閉塞したあと、またはQuorumディスクにLDEVが設定されていない場合は、リモートパスの切断を検知してから、セカンダリボリュームのペア状態がPSUE(Block)に変わるまでの時間が表示されます。
