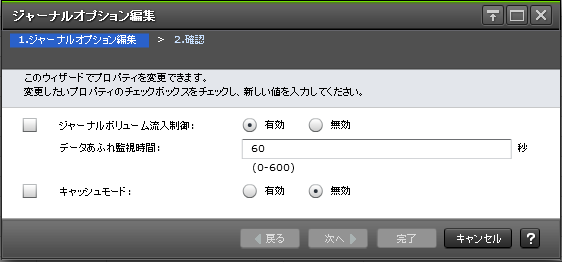

2.17.7　ジャーナルオプション編集ウィザード

ジャーナルボリューム流入制御

ホストI/Oへの応答を遅らせて、ジャーナルボリュームへ更新I/Oの流入を制限します。

• ［有効］：流入を制限します。

• ［無効］：流入を制限しません。

データあふれ監視時間

メタデータとジャーナルデータの満杯監視時間を選択します。単位は秒です。選択できる値は0から600で、初期値はジャーナル作成時に設定した値です。［ジャーナルボリューム流入制御］が［無効］の場合、この欄には何も表示されません。

3つのUniversal Replicatorサイトを組み合わせた3DCマルチターゲット構成の場合、正サイトの2つのミラーがActive状態のときに、ジャーナルデータ領域またはメタデータ領域の空き容量が一定量まで減少すると、［データあふれ監視時間］の値に関係なく、ジャーナル内の片方のミラーが障害サスペンドになります。

キャッシュモード

リストアジャーナル内のジャーナルデータをキャッシュに格納するかどうかを選択します。

• ［有効］：ジャーナルデータはキャッシュに格納されます。キャッシュの空き容量が少なくなると、ジャーナルデータはジャーナルボリュームにも格納されます。

• ［無効］：ジャーナルデータはキャッシュに格納されず、ジャーナルボリュームに格納されます。

この設定は、マスタジャーナルでは無効になります。ただし、RAID Managerのhorctakeoverコマンドを使ってマスタジャーナルをリストアジャーナルに変えると、この設定は有効になります。

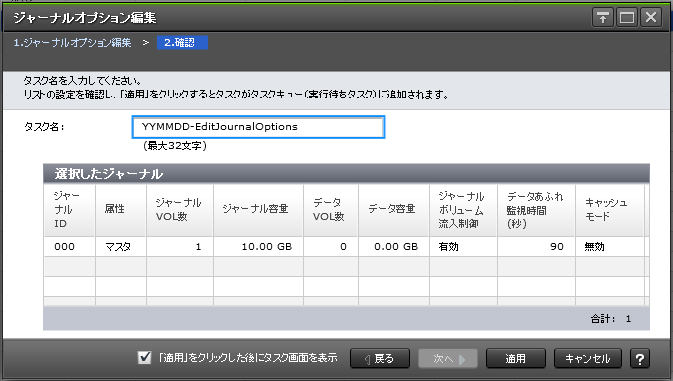

ジャーナルID

ジャーナルのIDが表示されます。

属性

ジャーナルの属性が表示されます。

• ［マスタ］：マスタジャーナル

• ［リストア］：リストアジャーナル

• ［初期］：ジャーナルボリュームが登録されているが、データボリュームは登録されていないことを示します。

ジャーナルVOL数

ジャーナルに登録されているジャーナルボリュームの数が表示されます。

ジャーナル容量

登録されているジャーナルボリュームの容量が表示されます。ジャーナルボリュームが2個登録されている場合は、2個のジャーナルボリュームの総容量からリザーブジャーナルボリュームの容量を差し引いた容量が表示されます。

データVOL数

ジャーナルに関連するデータボリュームの数が表示されます。

デルタリシンクを用いる3DCマルチターゲット構成では、デルタリシンク用のミラーではないミラーのジャーナルに登録されているデータボリュームの数が表示されます。デルタリシンク用のミラー（状態が［Hold］、［Holding］、または［Hold(Failure)］のミラー）のジャーナルに登録されているデータボリュームの数は表示されません。

データ容量

関連するデータボリュームすべての総容量が表示されます。

デルタリシンクを用いる3DCマルチターゲット構成では、デルタリシンク用のミラーではないミラーのジャーナルに登録されているデータボリュームの総容量が表示されます。デルタリシンク用のミラー（状態が［Hold］、［Holding］、または［Hold(Failure)］のミラー）のジャーナルに登録されているデータボリュームの総容量は表示されません。

ジャーナルボリューム流入制御

ホストI/Oへの応答を遅らせて、ジャーナルボリュームへ更新I/Oの流入を制限するかどうかが表示されます。

• ［有効］：流入を制限します。

• ［無効］：流入を制限しません。

データあふれ監視時間 (秒)

メタデータとジャーナルデータの満杯監視時間が表示されます。単位は秒です。［ジャーナルボリューム流入制御］が［無効］の場合、［－］が表示されます。

キャッシュモード

リストアジャーナル内のジャーナルデータをキャッシュに格納するかどうかが表示されます。

• ［有効］：ジャーナルデータはキャッシュに格納されます。キャッシュの空き容量が少なくなると、ジャーナルデータはジャーナルボリュームにも格納されます。

• ［無効］：ジャーナルデータはキャッシュに格納されず、ジャーナルボリュームに格納されます。

この設定は、マスタジャーナルでは無効になります。ただし、RAID Managerのhorctakeoverコマンドを使ってマスタジャーナルをリストアジャーナルに変えると、この設定は有効になります。
