2.8.14　ジャーナルを削除する

背景

ジャーナルは、正サイトのストレージシステムまたは副サイトのストレージシステムで削除できます。

前提条件

必要なロール：ストレージ管理者（リモートバックアップ管理）ロール
ジャーナル内のすべてのミラーが［Initial］状態であること。

マスタジャーナルおよびリストアジャーナルは削除できません。
RAID Managerの場合は、raidcom delete journalコマンドを使用すること。

操作手順

次のどちらかの方法で、［ジャーナル］画面を表示します。

Hitachi Command Suiteを使用する場合：
- ［リソース］タブで［ストレージシステム］ツリーを展開します。ローカルストレージシステムを右クリックし、［ジャーナル］を選択します。
Storage Navigatorを使用する場合：
- ［ストレージシステム］ツリーから［レプリケーション］‐［ジャーナル］を選択します。
削除したいジャーナルのチェックボックスを選択します。
次のどちらかの方法で［ジャーナル削除］画面を表示します。
- ［ジャーナル削除］をクリックします。
- ［アクション］メニューから［ジャーナル］‐［ジャーナル削除］を選択します。
［選択したジャーナル］テーブルで、削除対象のジャーナルを確認します。

ジャーナルの削除をやめる場合は、［キャンセル］をクリックして［ジャーナル］タブ画面に戻ります。ジャーナルのラジオボタンを選択して［詳細］をクリックすると、［ジャーナルプロパティ］画面が表示され、そのジャーナルの詳細を確認できます。
［ジャーナル削除］画面で設定内容を確認し、［タスク名］にタスク名を入力します。
［適用］をクリックして設定をストレージシステムに適用します。

設定した内容はタスクとしてキューイングされ、順に実行されます。

ヒント

ウィザードを閉じたあとに［タスク］画面を自動的に表示するには、ウィザードで［「適用」をクリックした後にタスク画面を表示］を選択して、［適用］をクリックします。
［タスク］画面で、操作結果を確認します。

実行前であれば、［タスク］画面でタスクを一時中断したりキャンセルしたりできます。
［OK］をクリックします。

〈この項の構成〉

(1)　［ジャーナル削除］画面
(2)　［ジャーナルプロパティ］画面

(1)　［ジャーナル削除］画面

［選択したジャーナル］テーブル

Universal Replicatorのジャーナルを削除します。

テーブル

項目	説明
ジャーナルID	ジャーナルのIDが表示されます。
ジャーナルVOL数	ジャーナルに登録されているジャーナルボリュームの数が表示されます。
ジャーナル容量	登録されているジャーナルボリュームの容量が表示されます。ジャーナルボリュームが2個登録されている場合は、2個のジャーナルボリュームの総容量からリザーブジャーナルボリュームの容量を差し引いた容量が表示されます。

ボタン

項目	説明
詳細	［ジャーナルプロパティ］画面が表示されます。

ページの先頭へ

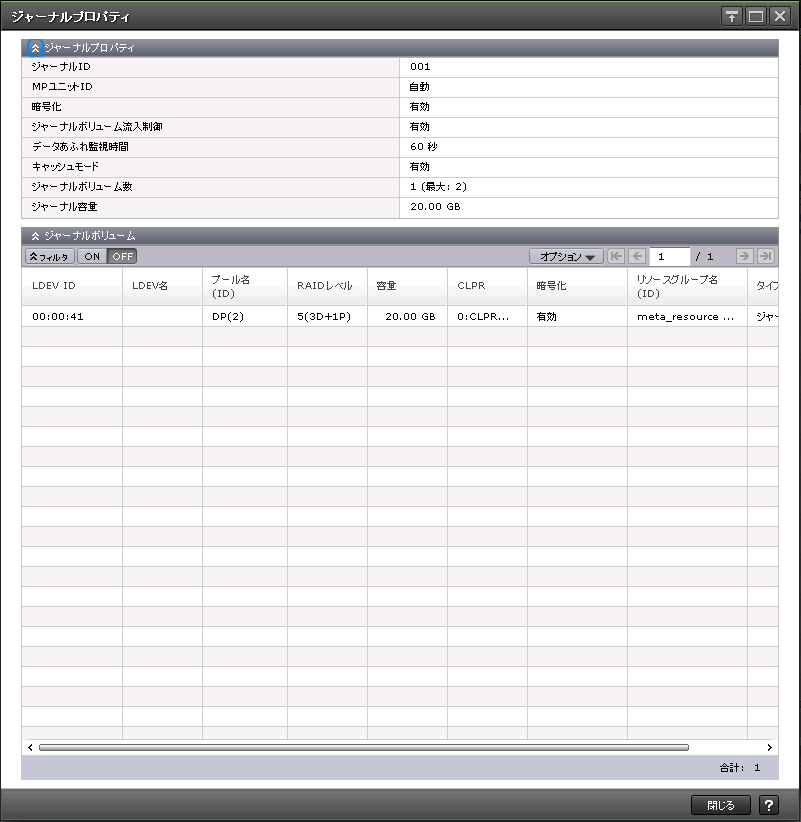

(2)　［ジャーナルプロパティ］画面

ジャーナルのプロパティが表示されます。

［ジャーナルプロパティ］テーブル

項目	説明
ジャーナルID	ジャーナルのIDが表示されます。
MPユニットID	MPユニットIDが表示されます。
暗号化	ジャーナルの暗号化状態が表示されます。［有効］：暗号化ボリュームで作成されたジャーナルです。［無効］：非暗号化ボリュームで作成されたジャーナルです。［混在］：ジャーナルボリュームが属するプールに次のどれか2つ以上が含まれている場合に表示されます。暗号化が有効なボリューム暗号化が無効なボリューム外部ボリューム注意：混在している状態のジャーナルではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のジャーナルを使用してください。［－］：ジャーナルボリュームが属するプールが外部ボリュームまたは閉塞しています。
ジャーナルボリューム流入制御	ホストI/Oへの応答を遅らせて、ジャーナルボリュームへ更新I/Oの流入を制限するかどうかが表示されます。［有効］：流入を制限します。［無効］：流入を制限しません。
データあふれ監視時間	メタデータとジャーナルデータの満杯監視時間が表示されます。単位は秒です。［ジャーナルボリューム流入制御］が［無効］の場合、［－］が表示されます。
キャッシュモード	リストアジャーナル内のジャーナルデータをキャッシュに格納するかどうかが表示されます。［有効］：ジャーナルデータはキャッシュに格納されます。キャッシュの空き容量が少なくなると、ジャーナルデータはジャーナルボリュームにも格納されます。［無効］：ジャーナルデータはキャッシュに格納されず、ジャーナルボリュームに格納されます。この設定は、マスタジャーナルでは無効になります。ただし、RAID Managerのhorctakeoverコマンドを使ってマスタジャーナルをリストアジャーナルに変えると、この設定は有効になります。
ジャーナルボリューム数	ジャーナルに登録されているジャーナルボリュームの数と最大数が表示されます。
ジャーナル容量	登録されているジャーナルボリュームの容量が表示されます。ジャーナルボリュームが2個登録されている場合は、2個のジャーナルボリュームの総容量からリザーブジャーナルボリュームの容量を差し引いた容量が表示されます。

［ジャーナルボリューム］テーブル

項目	説明
LDEV ID	LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。
LDEV名	LDEV名が表示されます。
プール名（ID）	プール名とプールIDが表示されます。
RAIDレベル	RAIDレベルが表示されます。
容量	容量が表示されます。
CLPR	CLPRが表示されます。CLPR ID：CLPR名の形式で表示されます。
暗号化	暗号化の情報が表示されます。［有効］：LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連付けられた仮想ボリュームです。［無効］：LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連付けられた仮想ボリュームです。［混在］：LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。暗号化が有効なボリューム暗号化が無効なボリューム外部ボリューム注意：混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。［－］：外部ボリュームです。 Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。
リソースグループ名(ID)	LDEVのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。
タイプ	ジャーナルボリュームのタイプが表示されます。［ジャーナル］：ジャーナルボリューム［リザーブジャーナル］：リザーブジャーナルボリューム
