2.4.9 スイッチを使用した接続形態

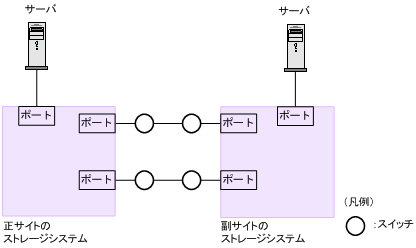

スイッチスイッチを使用して接続します。
![[図データ]](GUID-1871BB93-3408-4890-BBA5-1F59D015083D-low.png)
|
ストレージシステム間の接続に使用するパッケージおよびプロトコルの設定によって、Fabricやトポロジの設定が次のとおり異なります。また、設定できるリンクスピードも異なります。Autoはトポロジ、Fabricに関係なく設定できます。
一部のスイッチベンダーではFポートが必要です（例：McData ED5000）。
|
パッケージ名 |
プロトコル |
Fablicの設定 |
トポロジ |
設定できるリンクスピード |
|---|---|---|---|---|
|
CHB(FC32G) |
32GbpsFC |
ON |
Point-to-Point |
4Gbps |
|
8Gbps |
||||
|
16Gbps |
||||
|
32Gbps |
||||
|
Auto※ |
- 注※
- Auto設定でリンクアップした時に、接続相手のポートのスピードに合わせて自動確定されます。
