2.1.6　Universal Replicatorのペアとは

ユーザは、正サイトのプライマリボリュームと副サイトのセカンダリボリュームを指定して、Universal Replicatorでデータをコピーするボリュームのペアを作成します。

ヒント

Universal Replicatorのペアを作成するときには、副サイトのストレージシステムのシリアル番号を指定する必要があります。あらかじめ、副サイトのストレージシステムのシリアル番号を調べておいてください。

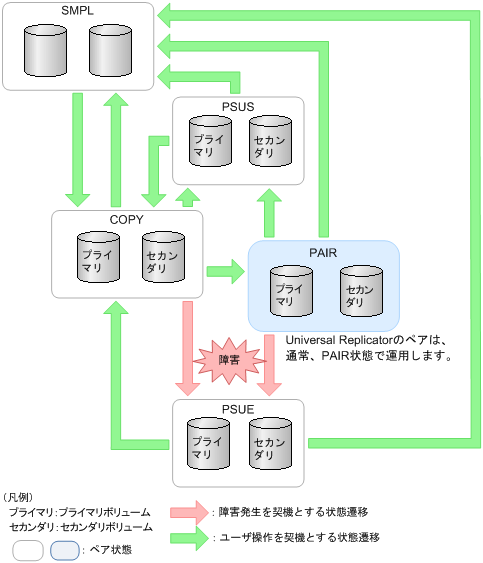

Universal Replicatorでペアを対象にした操作を実行すると、ペアを構成するボリュームの状態が変化します。操作が完了したことを確認するために、ペアを構成するボリュームの状態を確認してください。Universal Replicatorのペアを構成するボリュームの主な状態について、簡単に説明します。

• SMPL：ボリュームがUniversal Replicatorペアに割り当てられていない状態です。

• COPY：形成コピーが始まると、正サイトのストレージシステムがプライマリボリュームとセカンダリボリュームの状態をCOPYに変更します。

• PAIR：形成コピーが完了すると、正サイトのストレージシステムがプライマリボリュームとセカンダリボリュームの状態をPAIRに変更します。

  プライマリボリュームとセカンダリボリュームがPAIR状態のとき、正サイトのデータが副サイトへコピーされ、正サイトと副サイトのデータが同期します。Universal Replicatorは、通常、PAIR状態で運用し続けます。ペアを分割したり、再同期したりするのは、何らかの保守作業が必要になったり、災害が発生したりしたときです。

• PSUS：ストレージシステムの保守作業などでユーザが正サイトから副サイトへのデータのコピーを意図的に停止すると、正サイトのストレージシステムはプライマリボリュームとセカンダリボリュームの状態をPSUSに変更します（パスの状態が正常な場合）。Universal Replicatorペア間でのデータのコピーが停止することを、ペアの「分割」といいます。ペアが分割されると、ホストからの書き込みデータによってプライマリボリュームは更新されますが、セカンダリボリュームはコピーを停止したときのままになります。

  ユーザが副サイトからペアを分割すると、副サイトのストレージシステムはセカンダリボリュームの状態をPSUSに変更します。プライマリボリュームの状態は、正サイトのストレージシステムがユーザによるペアの分割を検出したとき（パスの状態が正常な場合）、PSUSに変化します。

  ヒント

  ユーザは、正サイトからペアを分割することも、副サイトからペアを分割することもできます。

• PSUE：何らかの障害が発生してペアが分割されると、プライマリボリュームとセカンダリボリュームの状態はPSUEに変化します。

  更新コピーがエラーになると、副サイトのストレージシステムはペアの状態とエラーの種類に応じて、影響を受けたペアまたはリストアジャーナルに含まれるすべてのペアを分割して、セカンダリボリュームの状態をPSUEに変更します。プライマリボリュームの状態は、正サイトのストレージシステムが障害による分割の発生を検出したとき（パスの状態が正常な場合）、PSUEに変化します。

ヒント

パスの状態が正常であれば、通常はペアを組んでいるプライマリボリュームの状態とセカンダリボリュームの状態が異なることはありません。正サイトまたは副サイトでペアの分割が検出されるまでの間、ボリュームの状態が異なることがあります。
