1.7.12　ShadowImageプライマリボリュームとTrueCopyセカンダリボリュームの共有

ShadowImageプライマリボリュームとTrueCopyセカンダリボリュームを共有できます。この構成によって、ShadowImageを使用して1つのTrueCopyプライマリボリュームの複数のバックアップコピーを提供できます。

TrueCopyセカンダリボリュームとShadowImageプライマリボリュームを共有する場合、TrueCopyプライマリボリュームに対する書き込み処理に時間が掛かります。特にShadowImageペアがPSUS(SP)/PSUS状態のときは、ShadowImageペアのコピー処理の分だけ余計に時間が掛かることがあります。

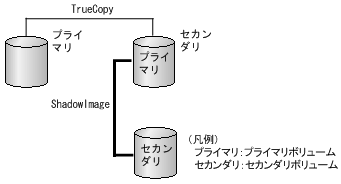

ShadowImageのプライマリボリュームとTrueCopyセカンダリボリュームの共有を次の図に示します。

ShadowImageプライマリボリュームとTrueCopyセカンダリボリュームを共有しているときに、ShadowImageセカンダリボリュームのデータが保証されているかを次に示します。

TrueCopyペアの状態	ShadowImageペアの状態
	COPY（PD）/COPY	PAIR	COPY（SP）/COPY	PSUS	COPY（RS）/COPY COPY（RS-R）/RCPY	PSUE
COPY	×	×	×	○	×	×
PAIR	×	×	×	○	×	×
PSUS/PSUE	×	○	○	○	○	×

（凡例）

○：ShadowImageセカンダリボリュームのデータが保証されている。

×：ShadowImageセカンダリボリュームのデータが保証されていない。

この構成では、ShadowImageペアのプライマリボリュームの状態がRCPYのときは、TrueCopyペアを削除する操作しかできません。ShadowImageペアのプライマリボリュームの状態に応じたTrueCopyペアの操作可否を次の表に示します。

ShadowImageペアのプライマリボリュームの状態	TrueCopyペアの操作
	作成	分割	再同期	削除	正サイトと副サイト間での業務ボリュームの切り替え （horctakeover）
COPY(PD)/COPY COPY(SP)/COPY COPY(RS)/COPY	○※	○	○	○	○
PAIR	○※	○	○	○	○
PSUS(SP)/PSUS	○※	○	○	○	○
PSUS PSUE	○※	○	○	○	○
COPY(RS-R)/RCPY	×	×	×	○	×

（凡例）

○：TrueCopyペアを操作できる。

×：TrueCopyペアを操作できない。

注※

TrueCopyペアのプライマリボリュームとセカンダリボリュームをDynamic ProvisioningのDP-VOLとして使用している場合、TrueCopyペアのセカンダリボリュームとShadowImageペアのプライマリボリュームを共有するときは、TrueCopyペアを作成する前に、ShadowImageペアを削除する必要があります。
