2.13.13 セカンダリボリューム割り当てウィザード
- 〈この項の構成〉

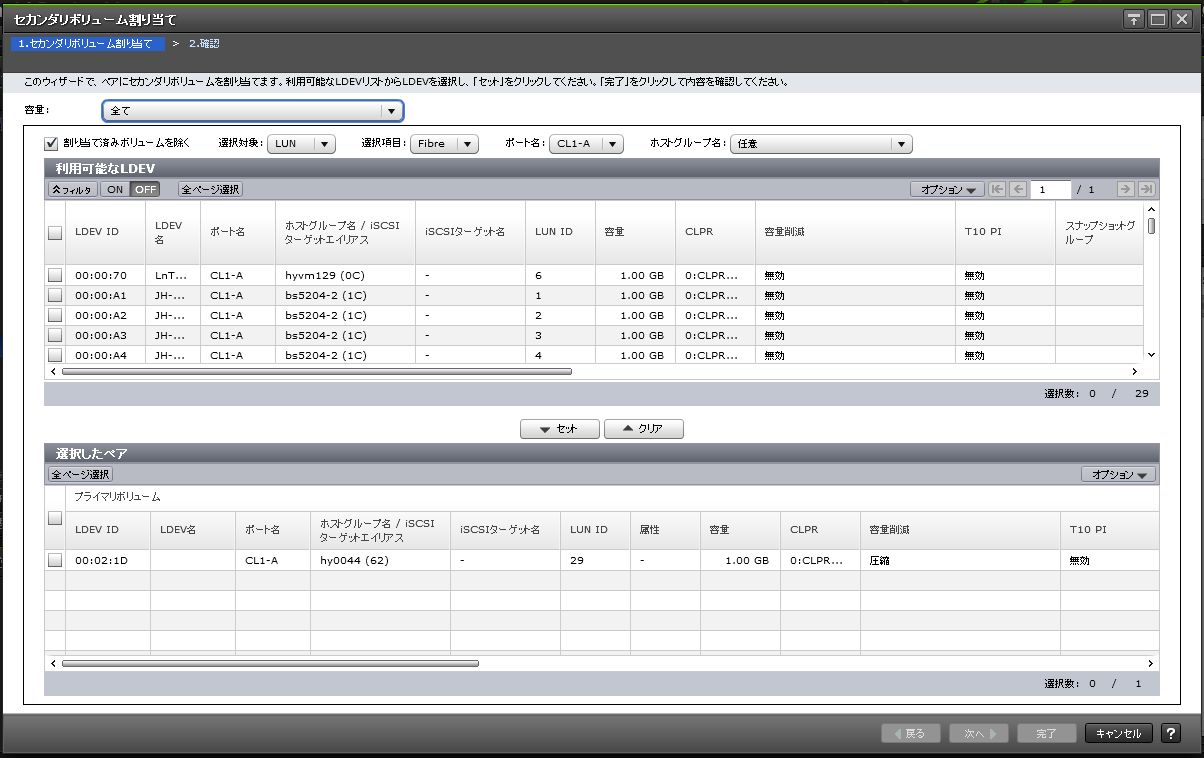

(1) [セカンダリボリューム割り当て]画面
[容量]
テーブルに表示するLDEVの容量を指定します。
[割り当て済みボリュームを除く]
チェックすると、ペアが組まれているボリュームはテーブルに表示されません。
[選択対象]
[利用可能なLDEV]テーブルに表示するLDEVを選択対象でフィルタします。
[選択項目]
[選択対象]で[LUN]を選択したときに表示されます。[利用可能なLDEV]テーブルに表示するLDEVを[選択項目]で選択したポートタイプでフィルタします。
[ポート名]
[選択対象]で[LUN]を選択したときに表示されます。[利用可能なLDEV]テーブルに表示するLDEVをポート名でフィルタします。
[ホストグループ名]
[選択対象]で[LUN]を選択したときに表示されます。[利用可能なLDEV]テーブルに表示するLDEVをホストグループ名でフィルタします。デフォルトでは[任意]が選択されています。
[利用可能なLDEV]テーブル
項目 |
説明 |
---|---|
LDEV ID |
セカンダリボリュームに指定できるLDEVのLDEV IDが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
ポート名 |
LDEVに設定されたLUNパスのポート名が表示されます。[選択対象]で[LUN]を選択したときに表示されます。 |
ホストグループ名/iSCSIターゲットエイリアス |
LDEVに設定されたLUNパスのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。[選択対象]で[LUN]を選択したときに表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。[選択対象]で[LUN]を選択したときに表示されます。 |
LUN ID |
LDEVに設定されたLUNパスのLUN IDが表示されます。[選択対象]で[LUN]を選択したときに表示されます。 |
容量 |
LDEVの容量が表示されます。 |
CLPR |
LDEVのCLPR IDが表示されます。 |
容量削減 |
LDEVの容量削減機能の情報が表示されます。
|
T10 PI |
LDEVのT10 PI属性の情報が表示されます。
|
スナップショットグループ |
スナップショットグループ名が表示されます。Thin Imageペアでスナップショットグループが設定されていない場合は、空白が表示されます。 |
状態 |
ペアの状態が表示されます。 各ペアの状態については2.3.7 Thin Imageペア状態の定義を参照してください。 |
スナップショット取得時刻 |
スナップショットデータを取得した日時が表示されます。 |
プライマリボリューム |
プライマリボリュームに関する情報が表示されます。
|
プール名(ID) |
プール名とIDが表示されます。 |
ミラーユニット |
ミラーユニット番号が表示されます。 既存ペアのセカンダリボリュームとなっていない場合、[‐]が表示されます。 |
[セット]ボタン
[利用可能なLDEV]テーブルで選択したLDEVを、[選択したペア]テーブルのセカンダリボリュームに設定します。
[クリア]ボタン
[選択したペア]テーブルで選択したペアのセカンダリボリュームを、[利用可能なLDEV]テーブルに戻します。
[選択したペア]テーブル
項目 |
説明 |
---|---|
プライマリボリューム |
プライマリボリュームに関する情報が表示されます。
|
スナップショットグループ |
スナップショットグループ名が表示されます。 |
状態 |
ペアの状態が表示されます。 各ペアの状態については2.3.7 Thin Imageペア状態の定義を参照してください。 |
スナップショット取得時刻 |
スナップショットデータを取得した日時が表示されます。 |
セカンダリボリューム |
セカンダリボリュームに関する情報が表示されます。
|
プール名(ID) |
プール名とIDが表示されます。 |
ミラーユニット |
ミラーユニット番号が表示されます。 |
カスケード |
カスケードペアを作成できるかどうかが表示されます。
|
トポロジID |
トポロジIDが表示されます。トポロジIDでは、ミラーユニットを基点にしたペアの階層を表示しています。トポロジIDは、ルートボリュームのLDEV IDとミラーユニットを組み合わせた形式で表示されます。 |

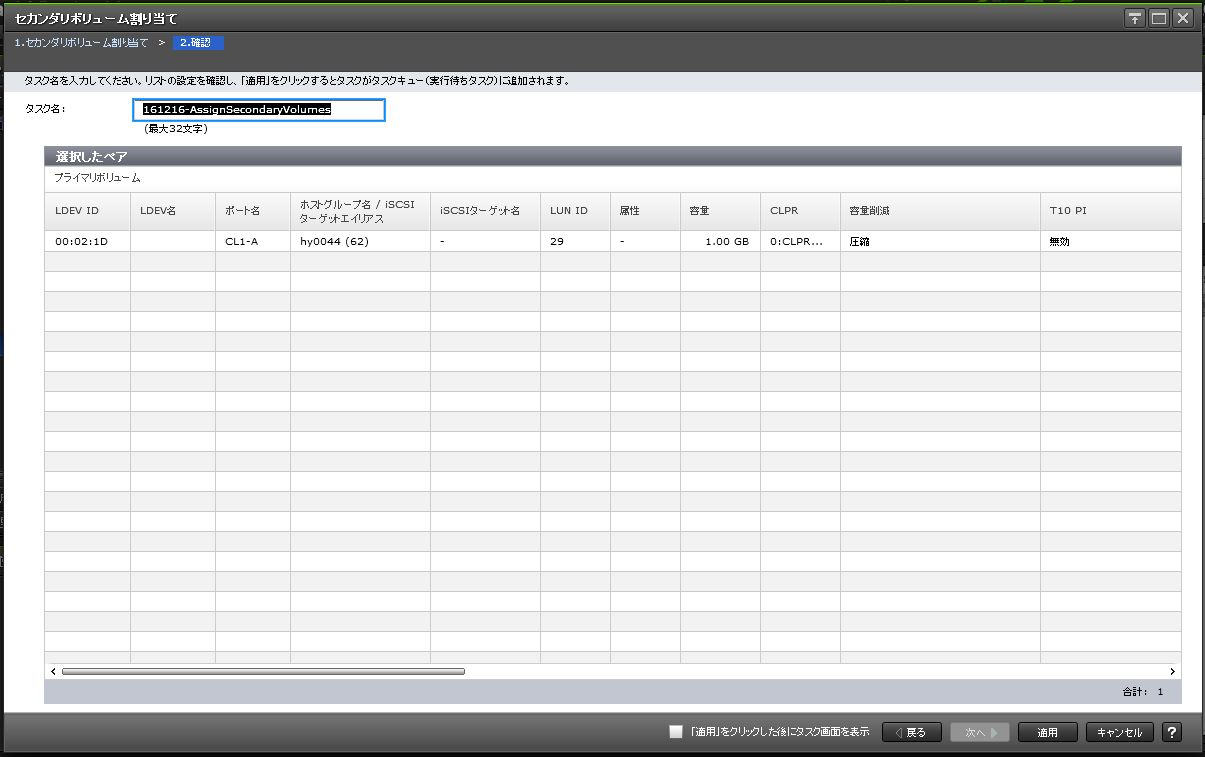

(2) [設定確認]画面
[選択したペア]テーブル
項目 |
説明 |
---|---|
プライマリボリューム |
プライマリボリュームに関する情報が表示されます。
|
スナップショットグループ |
スナップショットグループ名が表示されます。 |
状態 |
ペアの状態が表示されます。 各ペアの状態については2.3.7 Thin Imageペア状態の定義を参照してください。 |
スナップショット取得時刻 |
スナップショットデータを取得した日時が表示されます。 |
セカンダリボリューム |
セカンダリボリュームに関する情報が表示されます。
|
プール名(ID) |
プール名とIDが表示されます。 |
ミラーユニット |
ミラーユニット番号が表示されます。 |
カスケード |
カスケードペアを作成できるかどうかが表示されます。
|
トポロジID |
トポロジIDが表示されます。トポロジIDでは、ミラーユニットを基点にしたペアの階層を表示しています。トポロジIDは、ルートボリュームのLDEV IDとミラーユニットを組み合わせた形式で表示されます。 |
[削除するセカンダリボリューム]テーブル
このテーブルは、[セカンダリボリューム割り当て]画面で、[割り当て済みボリュームを除く]チェックボックスを外してすでに別のスナップショットデータに割り当てられているボリュームを選択した場合に表示されます。
項目 |
説明 |
---|---|
LDEV ID |
セカンダリボリュームに指定できるLDEVのLDEV IDが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
属性 |
LDEVの属性が表示されます。 |
容量 |
LDEVの容量が表示されます。 |
CLPR |
LDEVのCLPR IDが表示されます。 |
デバイス再マウント |
デバイスの再マウントが必要かどうか表示されます。 |
スナップショットグループ |
スナップショットグループ名が表示されます。Thin Imageペアでスナップショットグループが設定されていない場合は、空白が表示されます。 |
状態 |
ペアの状態が表示されます。 各ペアの状態については2.3.7 Thin Imageペア状態の定義を参照してください。 |
スナップショット取得時刻 |
スナップショットデータを取得した日時が表示されます。 |
プライマリボリューム |
プライマリボリュームに関する情報が表示されます。
|
プール名(ID) |
プール名とIDが表示されます。 |
ミラーユニット |
ミラーユニット番号が表示されます。 既存ペアのセカンダリボリュームとなっていない場合、[‐]が表示されます。 |
カスケード |
カスケードペアを作成できるかどうかが表示されます。
|
ペアトポロジID |
トポロジIDが表示されます。トポロジIDでは、ミラーユニットを基点にしたペアの階層を表示しています。トポロジIDは、ルートボリュームのLDEV IDとミラーユニットを組み合わせた形式で表示されます。 |
