1.3.9 3つのUniversal ReplicatorサイトとShadowImageの組み合わせ
背景
3つのUniversal Replicator(UR)サイトでのShadowImage(SI)を組み合わせる場合の構成例を示します。
3DCマルチターゲット構成での、URのプライマリボリュームとSIのプライマリボリューム共有時のペアの構成例

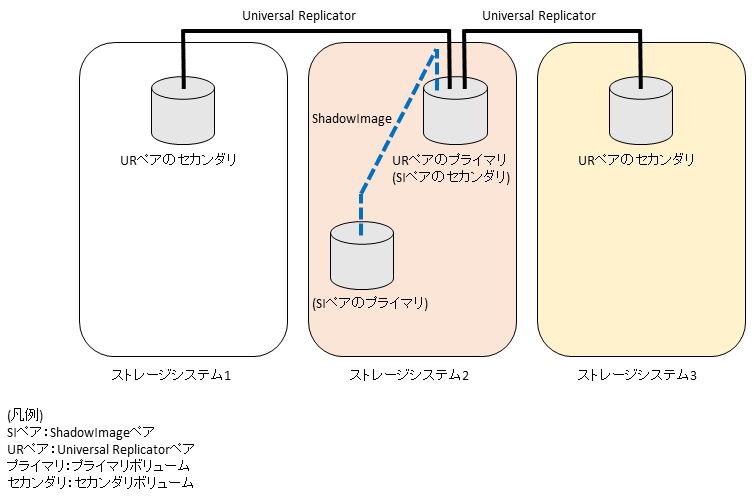

3DCマルチターゲット構成での、URのプライマリボリュームとSIのセカンダリボリューム共有時のペアの構成例

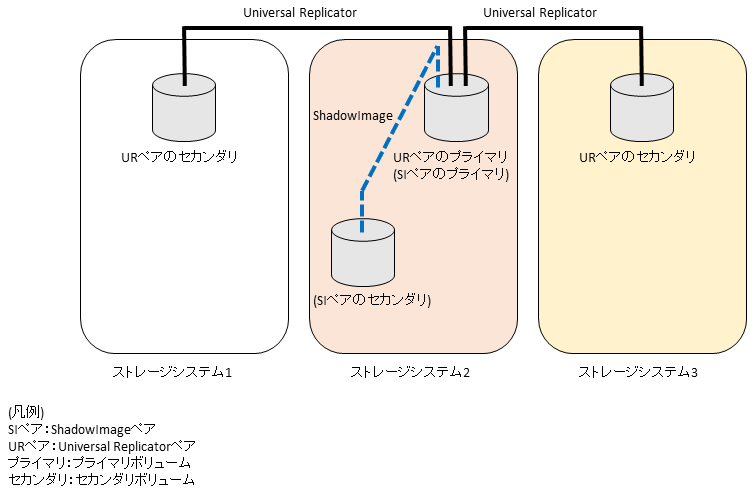

3DCマルチターゲット構成での、URのセカンダリボリュームとSIのプライマリボリューム共有時のペアの構成例

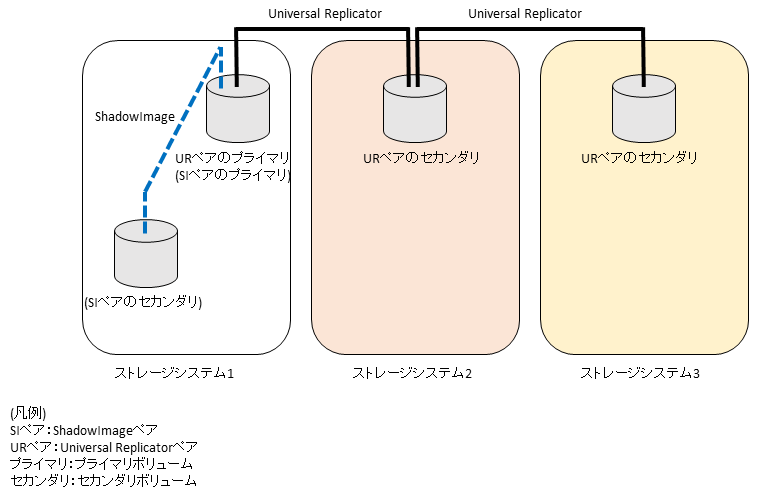

3DCカスケード構成での、正サイト(ストレージシステム1)のURのプライマリボリュームとSIのプライマリボリューム共有時のペアの構成例

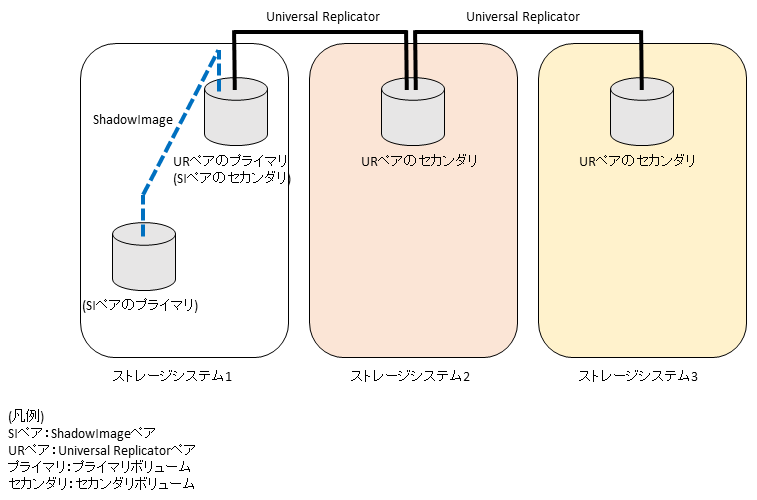

3DCカスケード構成での、正サイト(ストレージシステム1)のURのプライマリボリュームとSIのセカンダリボリューム共有時のペアの構成例

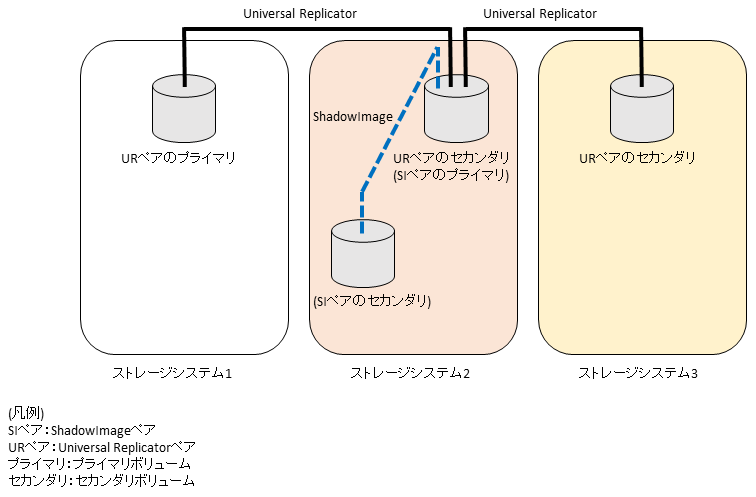

3DCカスケード構成での、中間サイト(ストレージシステム2)のURのセカンダリボリュームとSIのプライマリボリューム共有時のペアの構成例

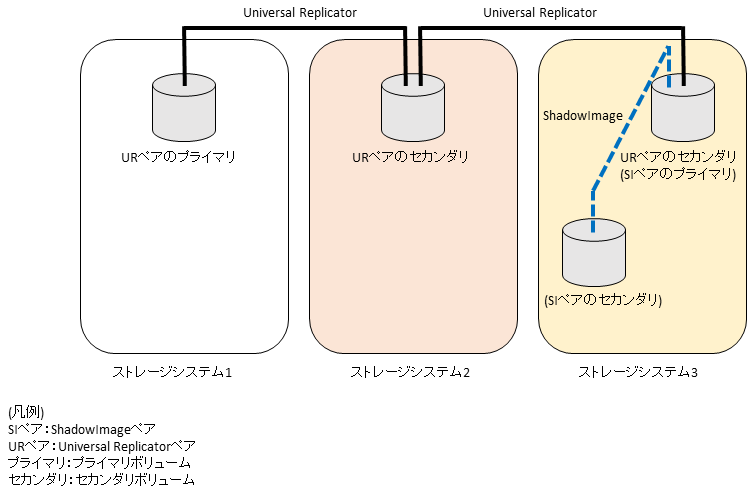

3DCカスケード構成での、副サイト(ストレージシステム3)のURのセカンダリボリュームとSIのプライマリボリューム共有時のペアの構成例
デルタリシンクを用いる3DCマルチターゲット構成での、URの各ボリュームとSIのプライマリボリューム共有時のペアの構成例
デルタリシンクを用いる3DCマルチターゲット構成での、URのプライマリボリュームとSIのセカンダリボリューム、URのセカンダリボリュームとSIのプライマリボリューム共有時のペアの構成例

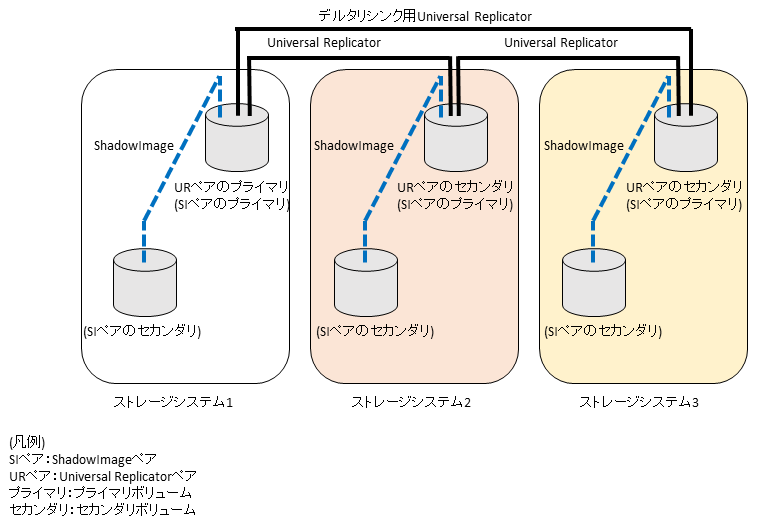

デルタリシンクを用いる3DCカスケード構成での、URの各ボリュームとSIのプライマリボリューム共有時のペアの構成例

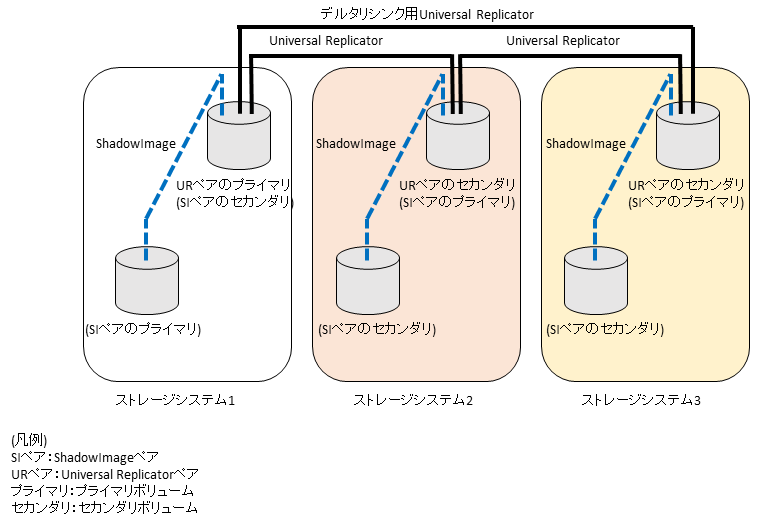

デルタリシンクを用いる3DCカスケード構成での、URのプライマリボリュームとSIのセカンダリボリューム、URのセカンダリボリュームとSIのプライマリボリューム共有時のペアの構成例
- 〈この項の構成〉
(1) 3DCマルチターゲット構成でのShadowImage操作の可否
3DCマルチターゲット構成でUniversal ReplicatorとShadowImageを共有した場合のShadowImage操作の可否を示します。
Universal Replicatorのプライマリボリュームと、ShadowImageのプライマリボリュームを共有した場合のShadowImage操作の可否を次に示します。
URペア状態 (プライマリ:X) |
URペア状態 (プライマリ:Y) |
ShadowImage操作 |
|||||||
---|---|---|---|---|---|---|---|---|---|
ペアの 作成 |
ペアの 分割 |
ペアの 中断 |
ペアの 解除 |
ペアの再同期 |
|||||
Normal Copy |
Quick Resync |
Reverse Copy |
Quick Restore |
||||||
PAIR |
PAIR |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
COPY |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
|
PSUS/PSUE |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
|
COPY |
COPY |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
PSUS/PSUE |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
|
PSUS/PSUE |
PSUS/PSUE |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
× |
- (凡例)
-
○:操作できる
×:操作できない
Universal Replicatorのプライマリボリュームと、ShadowImageのセカンダリボリュームを共有した場合のShadowImage操作の可否を次に示します。
URペア状態 (プライマリ:X) |
URペア状態 (プライマリ:Y) |
ShadowImage操作 |
|||||||
---|---|---|---|---|---|---|---|---|---|
ペアの 作成 |
ペアの 分割 |
ペアの 中断 |
ペアの 解除 |
ペアの再同期 |
|||||
Normal Copy |
Quick Resync |
Reverse Copy |
Quick Restore |
||||||
PAIR |
PAIR |
× |
× |
○ |
○ |
× |
× |
× |
× |
COPY |
× |
× |
○ |
○ |
× |
× |
× |
× |
|
PSUS/PSUE |
× |
× |
○ |
○ |
× |
× |
× |
× |
|
COPY |
COPY |
× |
× |
○ |
○ |
× |
× |
× |
× |
PSUS/PSUE |
× |
× |
○ |
○ |
× |
× |
× |
× |
|
PSUS/PSUE |
PSUS/PSUE |
× |
○ |
○ |
○ |
○ |
○ |
○ |
× |
- (凡例)
-
○:操作できる
×:操作できない
Universal Replicatorのセカンダリボリュームと、ShadowImageのプライマリボリュームを共有した場合のShadowImage操作の可否を次に示します。
URペア状態 (セカンダリ) |
ShadowImage操作 |
|||||||
---|---|---|---|---|---|---|---|---|
ペアの 作成 |
ペアの 分割 |
ペアの 中断 |
ペアの 解除 |
ペアの再同期 |
||||
Normal Copy |
Quick Resync |
Reverse Copy |
Quick Restore |
|||||
PAIR |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
COPY |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
PSUS/PSUE |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
× |
- (凡例)
-
○:操作できる
×:操作できない
(2) 3DCカスケード構成でのShadowImage操作の可否
3DCカスケード構成でUniversal ReplicatorとShadowImageを共有した場合のShadowImage操作の可否を示します。
Universal Replicatorの正サイト(ストレージシステム1)のプライマリボリュームと、ShadowImageのプライマリボリュームを共有した場合のShadowImage操作の可否を次に示します。
URペア状態 (プライマリ) |
ShadowImage操作 |
|||||||
---|---|---|---|---|---|---|---|---|
ペアの 作成 |
ペアの 分割 |
ペアの 中断 |
ペアの 解除 |
ペアの再同期 |
||||
Normal Copy |
Quick Resync |
Reverse Copy |
Quick Restore |
|||||
PAIR |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
COPY |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
PSUS/PSUE |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
× |
- (凡例)
-
○:操作できる
×:操作できない
Universal Replicatorの正サイト(ストレージシステム1)のプライマリボリュームと、ShadowImageのセカンダリボリュームを共有した場合のShadowImage操作の可否を次に示します。
URペア状態 (プライマリ) |
ShadowImage操作 |
|||||||
---|---|---|---|---|---|---|---|---|
ペアの 作成 |
ペアの 分割 |
ペアの 中断 |
ペアの 解除 |
ペアの再同期 |
||||
Normal Copy |
Quick Resync |
Reverse Copy |
Quick Restore |
|||||
PAIR |
× |
× |
○ |
○ |
× |
× |
× |
× |
COPY |
× |
× |
○ |
○ |
× |
× |
× |
× |
PSUS/PSUE |
× |
○ |
○ |
○ |
○ |
○ |
○ |
× |
- (凡例)
-
○:操作できる
×:操作できない
Universal Replicatorの中間サイト(ストレージシステム2)のセカンダリボリューム、およびプライマリボリュームと、ShadowImageのプライマリボリュームを共有した場合のShadowImage操作の可否を次に示します。
URペア状態 (セカンダリ) |
URペア状態 (プライマリ) |
ShadowImage操作 |
|||||||
---|---|---|---|---|---|---|---|---|---|
ペアの 作成 |
ペアの 分割 |
ペアの 中断 |
ペアの 解除 |
ペアの再同期 |
|||||
Normal Copy |
Quick Resync |
Reverse Copy |
Quick Restore |
||||||
PAIR |
PAIR |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
COPY |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
|
PSUS/PSUE |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
|
COPY |
COPY |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
PSUS/PSUE |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
|
PSUS/PSUE |
PSUS/PSUE |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
× |
- (凡例)
-
○:操作できる
×:操作できない
Universal Replicatorの副サイト(ストレージシステム3)のセカンダリボリュームと、ShadowImageのプライマリボリュームを共有した場合のShadowImage操作の可否を次に示します。
URペア状態 (セカンダリ) |
ShadowImage操作 |
|||||||
---|---|---|---|---|---|---|---|---|
ペアの 作成 |
ペアの 分割 |
ペアの 中断 |
ペアの 解除 |
ペアの再同期 |
||||
Normal Copy |
Quick Resync |
Reverse Copy |
Quick Restore |
|||||
PAIR |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
COPY |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
PSUS/PSUE |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
× |
- (凡例)
-
○:操作できる
×:操作できない
(3) デルタリシンクを用いる3DCマルチターゲット構成でのShadowImage操作の可否
デルタリシンクを用いる3DCマルチターゲット構成でUniversal ReplicatorとShadowImageを共有した場合のShadowImage操作の可否を示します。
Universal Replicatorのセカンダリボリューム、およびデルタリシンク用ペアのセカンダリボリュームと、ShadowImageのプライマリボリュームを共有した場合のShadowImage操作の可否を次に示します。
URペア状態 (セカンダリ) |
デルタリシンク用URペア状態 |
ShadowImage操作 |
|||||||
---|---|---|---|---|---|---|---|---|---|
ペアの 作成 |
ペアの 分割 |
ペアの 中断 |
ペアの 解除 |
ペアの再同期 |
|||||
Normal Copy |
Quick Resync |
Reverse Copy |
Quick Restore |
||||||
PAIR |
HOLD/ HLDE |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
COPY |
HOLD/ HLDE |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
PSUS/PSUE |
HOLD/ HLDE |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
- (凡例)
-
○:操作できる
×:操作できない
Universal ReplicatorのプライマリボリュームとShadowImageのプライマリボリューム、またはUniversal ReplicatorのプライマリボリュームとShadowImageのセカンダリボリュームを共有した場合のShadowImage操作の可否は「(1) 3DCマルチターゲット構成でのShadowImage操作の可否」を参照してください。
(4) デルタリシンクを用いる3DCカスケード構成でのShadowImage操作の可否
デルタリシンクを用いる3DCカスケード構成でUniversal ReplicatorとShadowImageを共有した場合のShadowImage操作の可否を示します。
Universal Replicatorの正サイト(ストレージシステム1)プライマリボリューム、およびデルタリシンク用ペアのセカンダリボリュームを、ShadowImageのプライマリボリュームと共有した場合のShadowImage操作の可否を次に示します。
URペア状態 (プライマリ) |
デルタリシンク用URペア状態 |
ShadowImage操作 |
|||||||
---|---|---|---|---|---|---|---|---|---|
ペアの 作成 |
ペアの 分割 |
ペアの 中断 |
ペアの 解除 |
ペアの再同期 |
|||||
Normal Copy |
Quick Resync |
Reverse Copy |
Quick Restore |
||||||
PAIR |
HOLD/ HLDE |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
COPY |
HOLD/ HLDE |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
PSUS/PSUE |
HOLD/ HLDE |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
- (凡例)
-
○:操作できる
×:操作できない
Universal Replicatorの正サイト(ストレージシステム1)プライマリボリューム、およびデルタリシンク用ペアのセカンダリボリュームを、ShadowImageのセカンダリボリュームと共有した場合のShadowImage操作の可否を次に示します。
URペア状態 (プライマリ) |
デルタリシンク用URペア状態 |
ShadowImage操作 |
|||||||
---|---|---|---|---|---|---|---|---|---|
ペアの 作成 |
ペアの 分割 |
ペアの 中断 |
ペアの 解除 |
ペアの再同期 |
|||||
Normal Copy |
Quick Resync |
Reverse Copy |
Quick Restore |
||||||
PAIR |
HOLD/ HLDE |
× |
× |
× |
○ |
× |
× |
× |
× |
COPY |
HOLD/ HLDE |
× |
× |
× |
○ |
× |
× |
× |
× |
PSUS/PSUE |
HOLD/ HLDE |
× |
× |
× |
○ |
× |
× |
× |
× |
- (凡例)
-
○:操作できる
×:操作できない
Universal Replicatorの副サイト(ストレージシステム3)セカンダボリューム、およびデルタリシンク用ペアのセカンダリボリュームを、ShadowImageのプライマリボリュームと共有した場合のShadowImage操作の可否を次に示します。
URペア状態 (セカンダリ) |
デルタリシンク用URペア状態 |
ShadowImage操作 |
|||||||
---|---|---|---|---|---|---|---|---|---|
ペアの 作成 |
ペアの 分割 |
ペアの 中断 |
ペアの 解除 |
ペアの再同期 |
|||||
Normal Copy |
Quick Resync |
Reverse Copy |
Quick Restore |
||||||
PAIR |
HOLD/ HLDE |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
COPY |
HOLD/ HLDE |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
PSUS/PSUE |
HOLD/ HLDE |
○ |
○ |
○ |
○ |
○ |
○ |
× |
× |
- (凡例)
-
○:操作できる
×:操作できない
