2.13.13 セカンダリボリューム割り当てウィザード

〈この項の構成〉

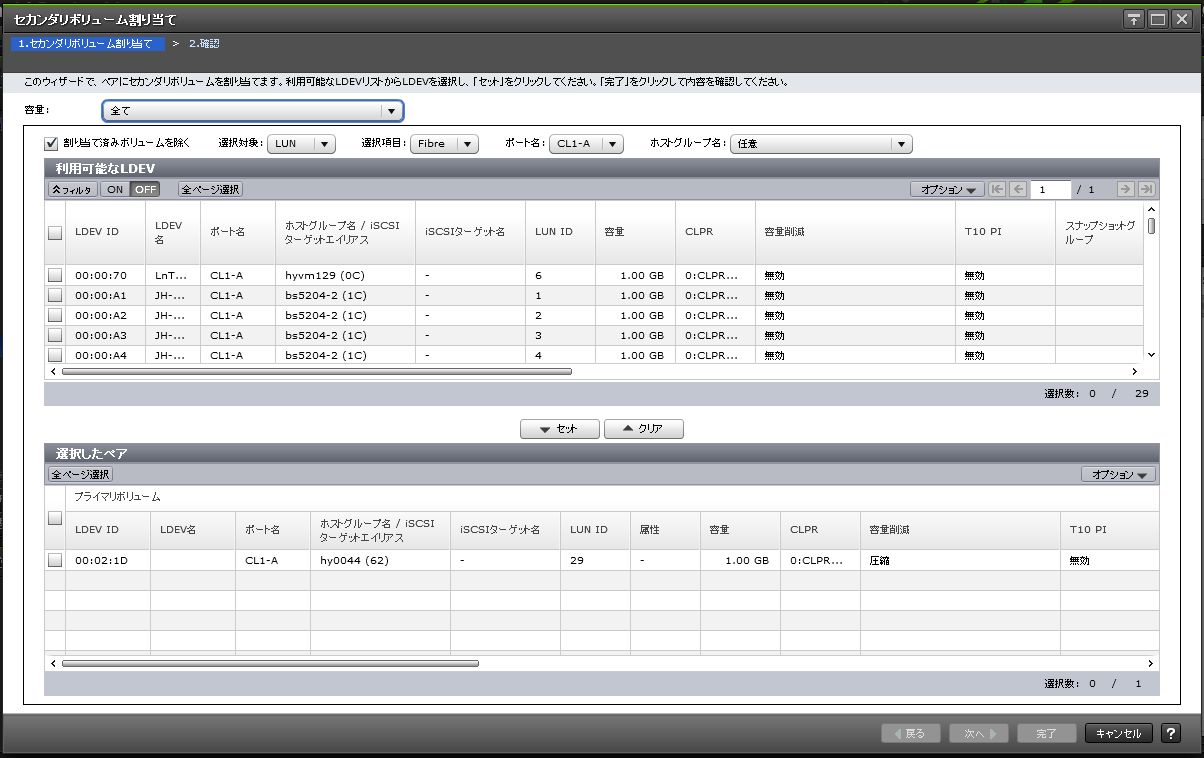

(1) [セカンダリボリューム割り当て]画面

[図データ]

[容量]

テーブルに表示するLDEVの容量を指定します。

[割り当て済みボリュームを除く]

チェックすると、ペアが組まれているボリュームはテーブルに表示されません。

[選択対象]

[利用可能なLDEV]テーブルに表示するLDEVを選択対象でフィルタします。

[選択項目]

[選択対象]で[LUN]を選択したときに表示されます。[利用可能なLDEV]テーブルに表示するLDEVを[選択項目]で選択したポートタイプでフィルタします。

[ポート名]

[選択対象]で[LUN]を選択したときに表示されます。[利用可能なLDEV]テーブルに表示するLDEVをポート名でフィルタします。

[ホストグループ名]

[選択対象]で[LUN]を選択したときに表示されます。[利用可能なLDEV]テーブルに表示するLDEVをホストグループ名でフィルタします。デフォルトでは[任意]が選択されています。

[利用可能なLDEV]テーブル

項目

説明

LDEV ID

セカンダリボリュームに指定できるLDEVのLDEV IDが表示されます。

LDEV名

LDEV名が表示されます。

ポート名

LDEVに設定されたLUNパスのポート名が表示されます。[選択対象]で[LUN]を選択したときに表示されます。

ホストグループ名/iSCSIターゲットエイリアス

LDEVに設定されたLUNパスのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。[選択対象]で[LUN]を選択したときに表示されます。

iSCSIターゲット名

iSCSIターゲット名が表示されます。[選択対象]で[LUN]を選択したときに表示されます。

LUN ID

LDEVに設定されたLUNパスのLUN IDが表示されます。[選択対象]で[LUN]を選択したときに表示されます。

容量

LDEVの容量が表示されます。

CLPR

LDEVのCLPR IDが表示されます。

容量削減

LDEVの容量削減機能の情報が表示されます。

  • [圧縮]:圧縮機能を使用します。

  • [重複排除および圧縮]:重複排除機能および圧縮機能を使用します。

  • [無効]:容量削減機能を使用しません。

T10 PI

LDEVのT10 PI属性の情報が表示されます。

  • [有効]:LDEVのT10 PI属性が有効になっています。

  • [無効]:LDEVのT10 PI属性が無効になっています。

スナップショットグループ

スナップショットグループ名が表示されます。Thin Imageペアでスナップショットグループが設定されていない場合は、空白が表示されます。

状態

ペアの状態が表示されます。

各ペアの状態については2.3.7 Thin Imageペア状態の定義を参照してください。

スナップショット取得時刻

スナップショットデータを取得した日時が表示されます。

プライマリボリューム

プライマリボリュームに関する情報が表示されます。

  • [LDEV ID]:プライマリボリュームのLDEV IDが表示されます。

  • [LDEV名]:プライマリボリュームのLDEV名が表示されます。LDEVが未割り当ての場合、[‐]が表示されます。

  • [ポート名]:プライマリボリュームに設定されたLUNパスのポート名が表示されます。

  • [ホストグループ名/iSCSIターゲットエイリアス]:プライマリボリュームに設定されたLUNパスのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。

  • [iSCSIターゲット名]:プライマリボリュームのiSCSIターゲット名が表示されます。

  • [LUN ID]:プライマリボリュームに設定されたLUNパスのLUN IDが表示されます。

  • [容量]:プライマリボリュームの容量が表示されます。

  • [CLPR]:プライマリボリュームのCLPR IDが表示されます。

プール名(ID)

プール名とIDが表示されます。

ミラーユニット

ミラーユニット番号が表示されます。

既存ペアのセカンダリボリュームとなっていない場合、[‐]が表示されます。

[セット]ボタン

[利用可能なLDEV]テーブルで選択したLDEVを、[選択したペア]テーブルのセカンダリボリュームに設定します。

[クリア]ボタン

[選択したペア]テーブルで選択したペアのセカンダリボリュームを、[利用可能なLDEV]テーブルに戻します。

[選択したペア]テーブル

項目

説明

プライマリボリューム

プライマリボリュームに関する情報が表示されます。

  • [LDEV ID]:プライマリボリュームのLDEV IDが表示されます。

  • [LDEV名]:プライマリボリュームのLDEV名が表示されます。LDEVが未割り当ての場合、[‐]が表示されます。

  • [ポート名]:プライマリボリュームに設定されたLUNパスのポート名が表示されます。

  • [ホストグループ名/iSCSIターゲットエイリアス]:プライマリボリュームに設定されたLUNパスのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。

  • [iSCSIターゲット名]:プライマリボリュームのiSCSIターゲット名が表示されます。

  • [LUN ID]:プライマリボリュームに設定されたLUNパスのLUN IDが表示されます。

  • [属性]:プライマリボリュームの属性が表示されます。

  • [容量]:プライマリボリュームの容量が表示されます。

  • [CLPR]:プライマリボリュームのCLPR IDが表示されます。

  • [容量削減]:プライマリボリュームの容量削減機能の情報が表示されます。

    • [圧縮]:圧縮機能を使用します。

    • [重複排除および圧縮]:重複排除機能および圧縮機能を使用します。

    • [無効]:容量削減機能を使用しません。

  • [T10 PI]:プライマリボリュームの、T10 PI属性の情報が表示されます。

    • [有効]:プライマリボリュームのT10 PI属性が有効になっています。

    • [無効]:プライマリボリュームのT10 PI属性が無効になっています。

スナップショットグループ

スナップショットグループ名が表示されます。

状態

ペアの状態が表示されます。

各ペアの状態については2.3.7 Thin Imageペア状態の定義を参照してください。

スナップショット取得時刻

スナップショットデータを取得した日時が表示されます。

セカンダリボリューム

セカンダリボリュームに関する情報が表示されます。

  • [LDEV ID]:セカンダリボリュームのLDEV IDが表示されます。LDEVが未割り当ての場合、空白が表示されます。

  • [LDEV名]:セカンダリボリュームのLDEV名が表示されます。LDEVが未割り当ての場合、[‐]が表示されます

  • [ポート名]:セカンダリボリュームに設定されたLUNパスのポート名が表示されます。

  • [ホストグループ名/iSCSIターゲットエイリアス]:セカンダリボリュームに設定されたLUNパスのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。

  • [iSCSIターゲット名]:セカンダリボリュームのiSCSIターゲット名が表示されます。

  • [LUN ID]:セカンダリボリュームに設定されたLUNパスのLUN IDが表示されます。

  • [属性]:セカンダリボリュームの属性が表示されます。

  • [容量]:セカンダリボリュームの容量が表示されます。

  • [CLPR]:セカンダリボリュームのCLPR IDが表示されます。

  • [容量削減]:セカンダリボリュームの容量削減機能の情報が表示されます。

    • [圧縮]:圧縮機能を使用します。

    • [重複排除および圧縮]:重複排除機能および圧縮機能を使用します。

    • [無効]:容量削減機能を使用しません。

  • [T10 PI]:セカンダリボリュームの、T10 PI属性の情報が表示されます。

    • [有効]:セカンダリボリュームのT10 PI属性が有効になっています。

    • [無効]:セカンダリボリュームのT10 PI属性が無効になっています。

プール名(ID)

プール名とIDが表示されます。

ミラーユニット

ミラーユニット番号が表示されます。

カスケード

カスケードペアを作成できるかどうかが表示されます。

  • [有効]:カスケードペアを作成できます。

  • [無効]:カスケードペアを作成できません。

トポロジID

トポロジIDが表示されます。トポロジIDでは、ミラーユニットを基点にしたペアの階層を表示しています。トポロジIDは、ルートボリュームのLDEV IDとミラーユニットを組み合わせた形式で表示されます。

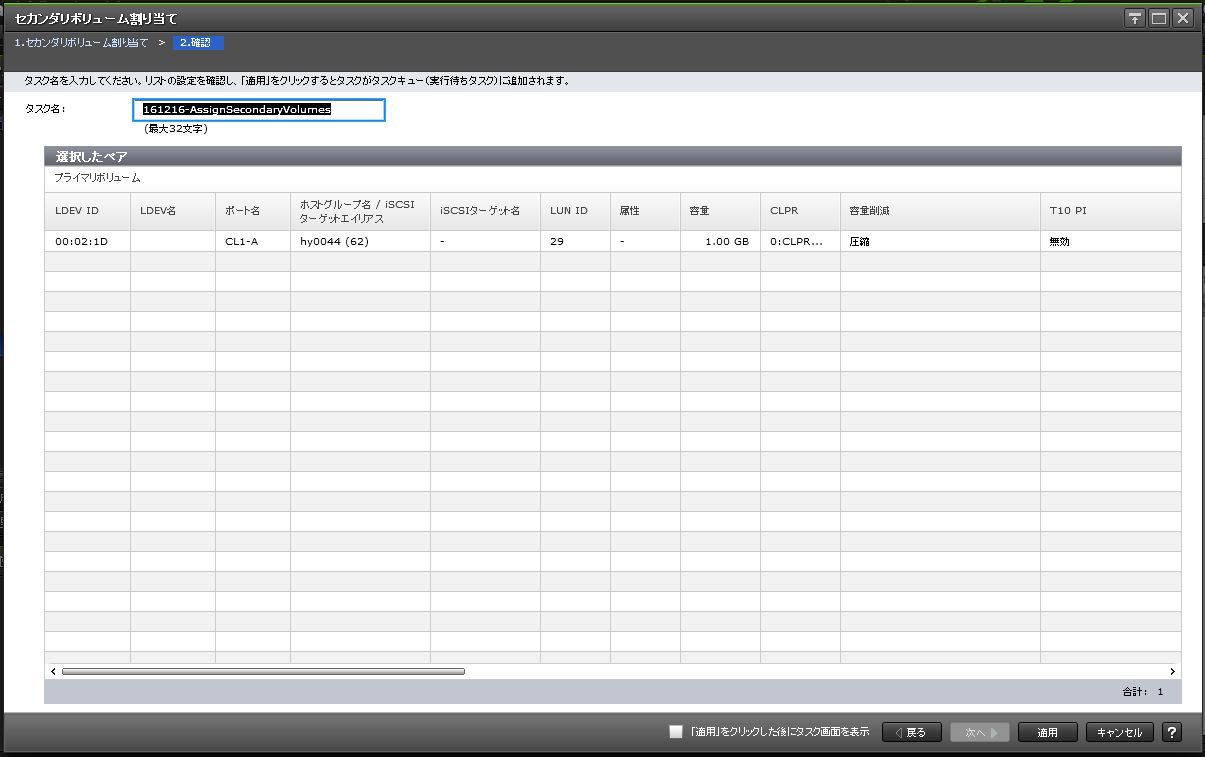

(2) [設定確認]画面

[図データ]

[選択したペア]テーブル

項目

説明

プライマリボリューム

プライマリボリュームに関する情報が表示されます。

  • [LDEV ID]:プライマリボリュームのLDEV IDが表示されます。

  • [LDEV名]:プライマリボリュームのLDEV名が表示されます。

  • [ポート名]:プライマリボリュームに設定されたLUNパスのポート名が表示されます。

  • [ホストグループ名/iSCSIターゲットエイリアス]:プライマリボリュームに設定されたLUNパスのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。

  • [iSCSIターゲット名]:プライマリボリュームのiSCSIターゲット名が表示されます。

  • [LUN ID]:プライマリボリュームに設定されたLUNパスのLUN IDが表示されます。

  • [属性]:プライマリボリュームの属性が表示されます。

  • [容量]:プライマリボリュームの容量が表示されます。

  • [CLPR]:プライマリボリュームのCLPR IDが表示されます。

  • [容量削減]:プライマリボリュームの容量削減機能の情報が表示されます。

    • [圧縮]:圧縮機能を使用します。

    • [重複排除および圧縮]:重複排除機能および圧縮機能を使用します。

    • [無効]:容量削減機能を使用しません。

  • [T10 PI]:プライマリボリュームの、T10 PI属性の情報が表示されます。

    • [有効]:プライマリボリュームのT10 PI属性が有効になっています。

    • [無効]:プライマリボリュームのT10 PI属性が無効になっています。

スナップショットグループ

スナップショットグループ名が表示されます。

状態

ペアの状態が表示されます。

各ペアの状態については2.3.7 Thin Imageペア状態の定義を参照してください。

スナップショット取得時刻

スナップショットデータを取得した日時が表示されます。

セカンダリボリューム

セカンダリボリュームに関する情報が表示されます。

  • [LDEV ID]:セカンダリボリュームのLDEV IDが表示されます。

  • [LDEV名]:セカンダリボリュームのLDEV名が表示されます。

  • [ポート名]:セカンダリボリュームに設定されたLUNパスのポート名が表示されます。

  • [ホストグループ名/iSCSIターゲットエイリアス]:セカンダリボリュームに設定されたLUNパスのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。

  • [iSCSIターゲット名]:セカンダリボリュームのiSCSIターゲット名が表示されます。

  • [LUN ID]:セカンダリボリュームに設定されたLUNパスのLUN IDが表示されます。

  • [属性]:セカンダリボリュームの属性が表示されます。

  • [容量]:セカンダリボリュームの容量が表示されます。

  • [CLPR]:セカンダリボリュームのCLPR IDが表示されます。

  • [容量削減]:セカンダリボリュームの容量削減機能の情報が表示されます。

    • [圧縮]:圧縮機能を使用します。

    • [重複排除および圧縮]:重複排除機能および圧縮機能を使用します。

    • [無効]:容量削減機能を使用しません。

  • [T10 PI]:セカンダリボリュームの、T10 PI属性の情報が表示されます。

    • [有効]:セカンダリボリュームのT10 PI属性が有効になっています。

    • [無効]:セカンダリボリュームのT10 PI属性が無効になっています。

プール名(ID)

プール名とIDが表示されます。

ミラーユニット

ミラーユニット番号が表示されます。

カスケード

カスケードペアを作成できるかどうかが表示されます。

  • [有効]:カスケードペアを作成できます。

  • [無効]:カスケードペアを作成できません。

トポロジID

トポロジIDが表示されます。トポロジIDでは、ミラーユニットを基点にしたペアの階層を表示しています。トポロジIDは、ルートボリュームのLDEV IDとミラーユニットを組み合わせた形式で表示されます。

[削除するセカンダリボリューム]テーブル

このテーブルは、[セカンダリボリューム割り当て]画面で、[割り当て済みボリュームを除く]チェックボックスを外してすでに別のスナップショットデータに割り当てられているボリュームを選択した場合に表示されます。

項目

説明

LDEV ID

セカンダリボリュームに指定できるLDEVのLDEV IDが表示されます。

LDEV名

LDEV名が表示されます。

属性

LDEVの属性が表示されます。

容量

LDEVの容量が表示されます。

CLPR

LDEVのCLPR IDが表示されます。

デバイス再マウント

デバイスの再マウントが必要かどうか表示されます。

スナップショットグループ

スナップショットグループ名が表示されます。Thin Imageペアでスナップショットグループが設定されていない場合は、空白が表示されます。

状態

ペアの状態が表示されます。

各ペアの状態については2.3.7 Thin Imageペア状態の定義を参照してください。

スナップショット取得時刻

スナップショットデータを取得した日時が表示されます。

プライマリボリューム

プライマリボリュームに関する情報が表示されます。

  • [LDEV ID]:プライマリボリュームのLDEV IDが表示されます。

  • [LDEV名]:プライマリボリュームのLDEV名が表示されます。LDEVが未割り当ての場合、[‐]が表示されます。

  • [属性]:プライマリボリュームの属性が表示されます。

  • [容量]:プライマリボリュームの容量が表示されます。

  • [CLPR]:プライマリボリュームのCLPR IDが表示されます。

プール名(ID)

プール名とIDが表示されます。

ミラーユニット

ミラーユニット番号が表示されます。

既存ペアのセカンダリボリュームとなっていない場合、[‐]が表示されます。

カスケード

カスケードペアを作成できるかどうかが表示されます。

  • [有効]:カスケードペアを作成できます。

  • [無効]:カスケードペアを作成できません。

ペアトポロジID

トポロジIDが表示されます。トポロジIDでは、ミラーユニットを基点にしたペアの階層を表示しています。トポロジIDは、ルートボリュームのLDEV IDとミラーユニットを組み合わせた形式で表示されます。
