2.9.6 コンシステンシーグループ指定ペア分割機能とは

RAID Managerを使用すると、コンシステンシーグループ単位でスナップショットデータを取得またはクローンを実行できます(コンシステンシーグループ指定ペア分割機能)

〈この項の構成〉

(1) Thin Imageペアと、ShadowImageペア、Universal Replicatorペア、またはTrueCopyペアを連携させた場合の、コンシステンシーグループ指定ペア分割機能

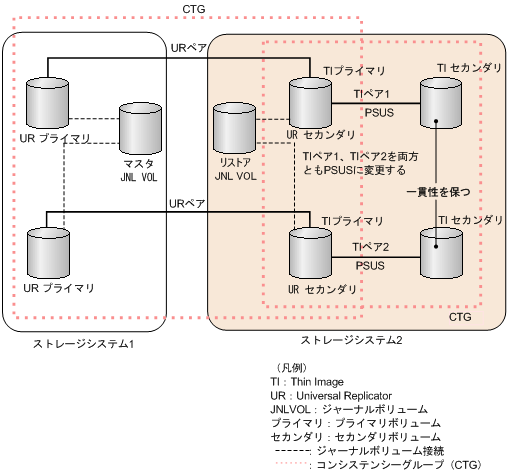

Thin Imageペアのプライマリボリュームを、ShadowImageペア、Universal Replicatorペア、またはTrueCopyペアのセカンダリボリュームとして共有する場合、Thin Imageペアを同一のコンシステンシーグループID(CTG ID)に設定して、コンシステンシーグループ指定ペア分割機能を使用することで、Thin Imageペアの複数のセカンダリボリュームの一貫性を維持できます。次の図に、Thin ImageペアとUniversal Replicatorペア、TrueCopyペアを連携させた場合の、コンシステンシーグループ指定ペア分割機能について示します。

[図データ]

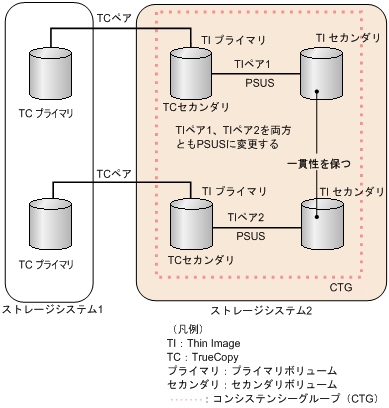

次の図に、Thin ImageペアとTrueCopyペアを連携させた場合の、コンシステンシーグループ指定ペア分割機能について示します。

[図データ]

(2) Universal ReplicatorTrueCopy、およびShadowImageペアと連携した場合のコンシステンシーグループ指定ペア分割機能の実行可否

Thin Imageは、次の表に示すとおり、コンシステンシーグループ指定ペア分割機能を実行できます。

複数の共有ペア(Thin Imageプライマリボリュームと共有ボリューム)

複数の共有ペアの状態(同一)

コンシステンシーグループ指定ペア分割機能実行可否

Universal Replicator(セカンダリ)

COPY

×

PAIR

PSUS

TrueCopy(セカンダリ)

COPY

×

PAIR

PSUS

ShadowImage(セカンダリ)

COPY

×

PAIR

×

COPY(SP)

×

PSUS(SP)

×

PSUS

COPY(RS)

×

COPY(RS-R)

×

PSUE

×

(凡例)

○:コンシステンシーグループ指定ペア分割機能を実行できます

×:コンシステンシーグループ指定ペア分割機能を実行できません

セカンダリ:セカンダリボリューム

以下の構成の場合は、Thin Imageペアの複数のセカンダリボリュームの一貫性を維持できません。

  • 以下の条件をどちらも満たしている場合。

    • Thin Imageペアのプライマリボリュームが、ShadowImageペアのセカンダリボリューム、またはUniversal Replicatorペア、TrueCopyペアのセカンダリボリュームと共有している

    • それぞれのペア状態が同一ではない

  • Thin Imageペアのプライマリボリュームが、Universal Replicatorペアのセカンダリボリュームと共有する場合で、Universal Replicatorペアを同一のジャーナルに登録していない構成。
