2.4.8　Thin Imageとglobal-active deviceの併用

Thin Imageペアのプライマリボリュームを、global-active device（GAD）ペアのプライマリボリュームまたはセカンダリボリュームとして使用できます。詳細についてはglobal-active deviceユーザガイドを参照してください。

〈この項の構成〉

(1)　ストレージシステムの構成

Thin ImageペアとGADペアを組み合わせた構成で、サポートするストレージシステムの構成およびサポートしないストレージシステムの構成を次に示します。

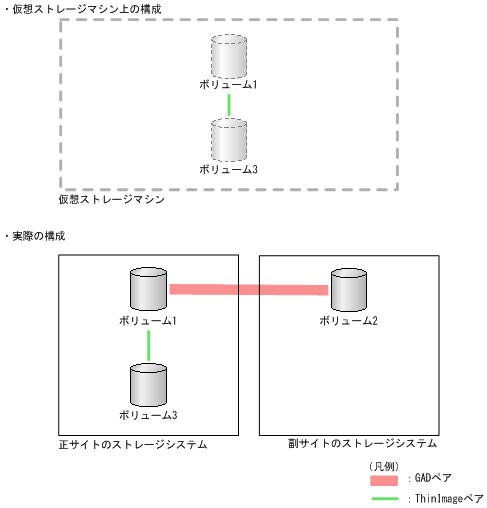

サポートする構成1

GADペアのプライマリボリュームを使用して、Thin Imageペアを作成できます。サーバからはGADペアのプライマリボリュームとセカンダリボリュームは1個のボリュームに見えるため、サーバからは1個のボリュームに対してThin Imageペアが作成されたように見えます。

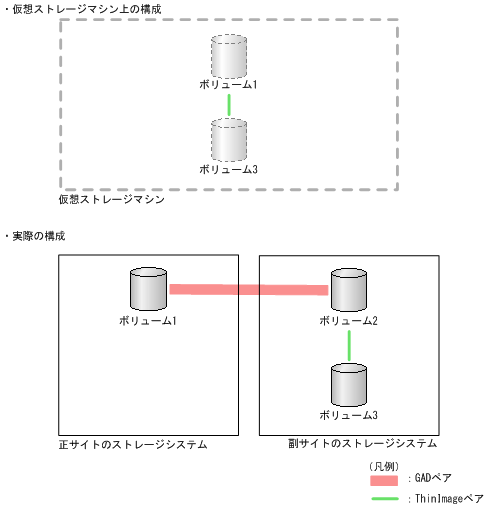

サポートする構成2

GADペアのセカンダリボリュームを使用して、Thin Imageペアを作成できます。サーバからはGADペアのプライマリボリュームとセカンダリボリュームは1個のボリュームに見えるため、サーバからは1個のボリュームに対してThin Imageペアが作成されたように見えます。

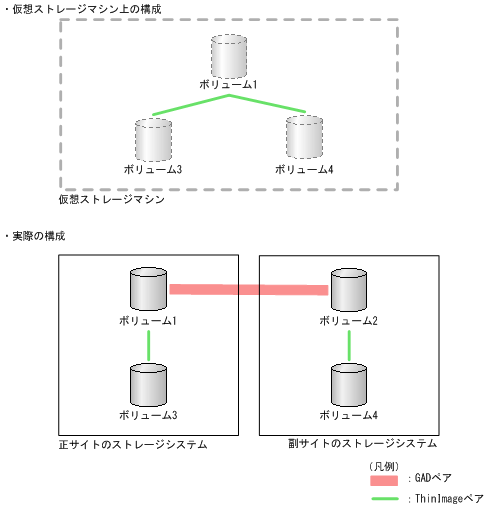

サポートする構成3

GADペアのプライマリボリュームおよびセカンダリボリュームを使用して、Thin Imageペアを作成できます。サーバからはGADペアのプライマリボリュームとセカンダリボリュームは1個のボリュームに見えるため、サーバからは1個のボリュームに対して複数のThin Imageペアが作成されたように見えます。

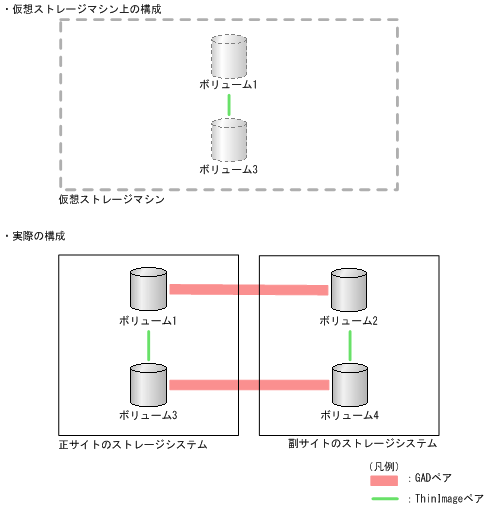

サポートしない構成

GADペアのプライマリボリュームを使用しているThin Imageペアと、GADペアのセカンダリボリュームを使用しているThin Imageペアを使用して、GADペアを作成することはできません。

Thin ImageペアとGADペアを組み合わせた構成で、サポートするコンシステンシーグループの構成およびサポートしないコンシステンシーグループの構成を次に示します。

サポートする構成

Thin Imageペアのコンシステンシーグループには、1台のストレージシステム内のペアだけを登録できます。

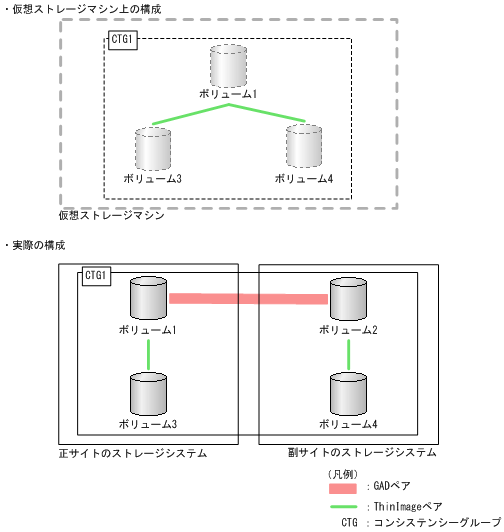

サポートしない構成

GADペアのプライマリボリュームを使用しているThin Imageペアと、GADペアのセカンダリボリュームを使用しているThin Imageペアは、同じコンシステンシーグループに登録できません。

Thin ImageペアとGADペアを組み合わせた構成で、サポートするスナップショットグループの構成およびサポートしないスナップショットグループの構成を次に示します。

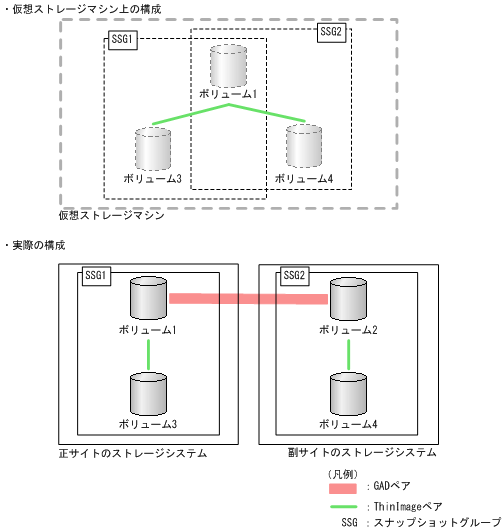

サポートする構成

Thin Imageペアのスナップショットグループには、1台のストレージシステム内のペアだけを登録できます。

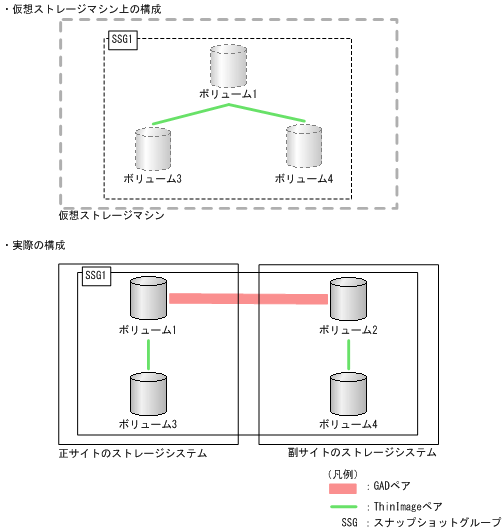

サポートしない構成

GADペアのプライマリボリュームを使用しているThin Imageペアと、GADペアのセカンダリボリュームを使用しているThin Imageペアは、同じスナップショットグループに登録できません。

GADペアのプライマリボリュームまたはセカンダリボリュームとThin Imageペアのプライマリボリュームを共有したときの、GADのペア状態とThin Imageのペア操作可否の関係を次に示します。

注意: GADペアとボリュームを共有しているThin Imageペアのスナップショットデータを取得する場合は、対象となるボリュームに対するI/Oを停止してからスナップショットデータを取得してください。I/Oを停止せずにスナップショットデータを取得すると、スナップショットデータの整合性が取れない場合があります。

GADペアのプライマリボリュームとThin Imageのプライマリボリュームを共有したときの、Thin Imageのペア操作可否

（凡例）

○：操作できます

×：操作できません（コマンド拒否）

GADペアのセカンダリボリュームとThin Imageのプライマリボリュームを共有したときの、Thin Imageのペア操作可否

（凡例）

○：操作できます

×：操作できません（コマンド拒否）
