1.1.5 ShadowImageのカスケードペアとは
ShadowImageのセカンダリボリュームはそれぞれ第2階層のセカンダリボリュームともペアを作成できます。第1階層(L1)のセカンダリボリュームは、第2階層(L2)の2個のセカンダリボリュームともペアを作成できます。したがって、1個のプライマリボリュームに対して最大9個までのセカンダリボリュームを使用できます。

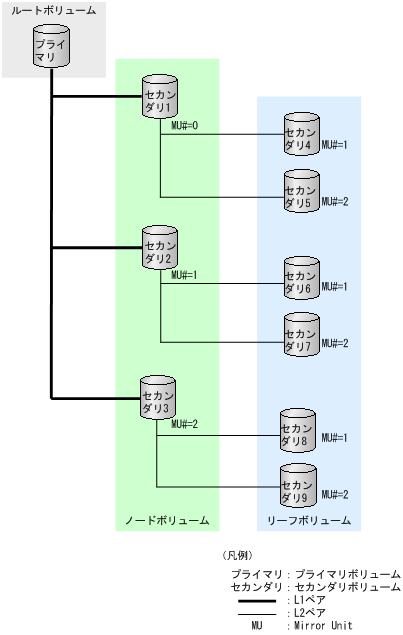

L2ペアをカスケードペアと呼びます。カスケードペアの構造を、次の図に示します。
-
L1ペアのプライマリボリュームは、ルートボリュームです。
-
L1ペアのセカンダリボリュームは、ノードボリュームです。
-
L2ペアのプライマリボリュームは、L1のセカンダリボリュームであり、ノードボリュームです。
-
L2ペアのセカンダリボリュームは、リーフボリュームです。
ShadowImageのカスケードペアに使用されているボリュームは、TrueCopyのペアボリュームとしても使用できます。TrueCopy側からはノードボリュームかリーフボリュームかを区別せずに、どちらもShadowImageペアのセカンダリボリュームとして扱います。
