1.16.14 関連コンテンツ(論理ボリュームのホストへのマッピング)
(1) 交替パス作成ウィザード

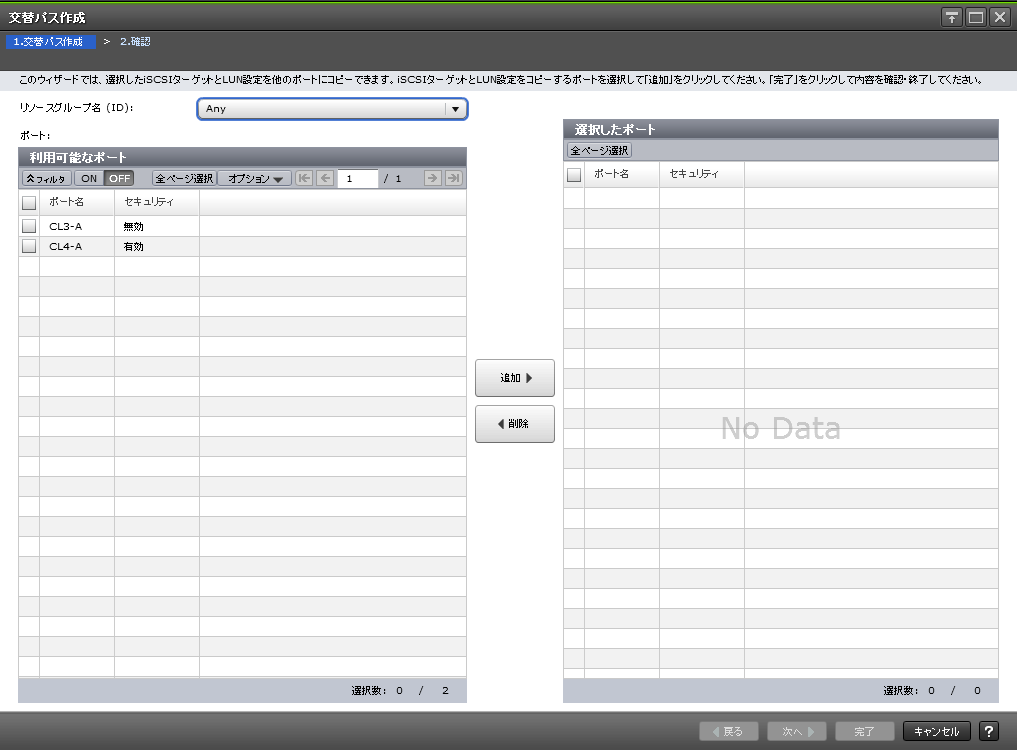

(a) [交替パス作成]画面
[リソースグループ名(ID)]
ホストグループを作成するリソースグループを選択します。[Any]を選択した場合、ユーザに割り当てられているすべてのポートのうち、ホストグループを追加できるポートが[利用可能なポート]に表示されます。[Any]以外を選択した場合、選択したリソースグループに割り当てられているポートのうち、ホストグループを追加できるポートが[利用可能なポート]に表示されます。
[利用可能なポート]テーブル
交替パスを作成できるポートの一覧が表示されます。
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
セキュリティ |
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。 |
[追加]ボタン
[利用可能なポート]テーブルで選択したポートを[選択したポート]テーブルに追加します。
[削除]ボタン
[選択したポート]テーブルで選択したポートを[選択したポート]テーブルから削除します。
[選択したポート]テーブル
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
セキュリティ |
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。 |
(b) [設定確認]画面

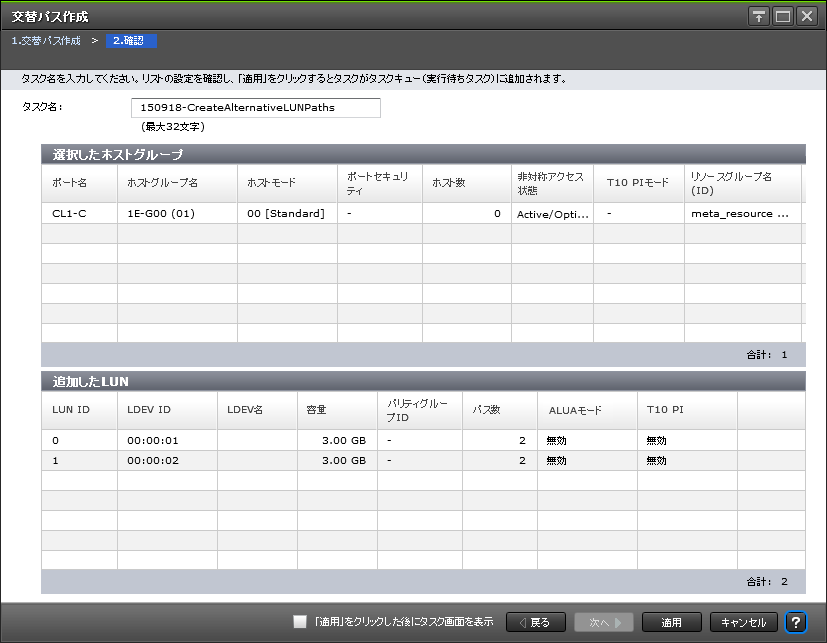

[選択したホストグループ]テーブル(ファイバチャネル選択時)
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
ホストグループ名 |
ホストグループ名が表示されます。 |
ホストモード |
ホストグループのホストモードが表示されます。 |
ポートセキュリティ |
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。 |
ホスト数 |
ホストグループに登録されているホストの数が表示されます。 |
非対称アクセス状態 |
ポートの非対称アクセス状態が表示されます。 [Active/Optimized]:ホストからのアクセスが、優先的に実行されます。 [Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。 |
T10 PIモード |
ポートのT10 PIモードの設定([有効]または[無効])が表示されます。T10 PIモードがサポートされていない場合、[-]が表示されます。 |
リソースグループ名(ID) |
ホストグループのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。 |
[追加したLUN]テーブル
項目 |
説明 |
---|---|
LUN ID |
追加されたLUNが表示されます。 |
LDEV ID |
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
容量 |
LDEVのサイズが表示されます。 |
パリティグループID |
パリティグループIDが表示されます。 |
パス数 |
該当するLDEVに対して設定されているパスの数が表示されます。 |
ALUAモード |
ALUAモードの情報が表示されます。 [有効]:LDEVはALUAで使用できます。 [無効]:LDEVはALUAで使用できません。 |
T10 PI |
LDEVのT10 PI属性の設定([有効]または[無効])が表示されます。T10 PIがサポートされていない場合、[-]が表示されます。 |

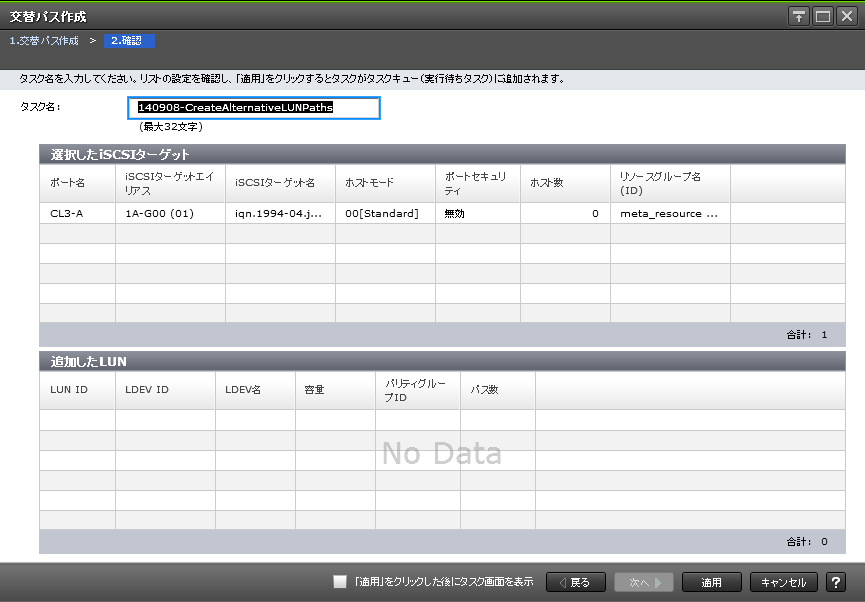

[選択したiSCSIターゲット]テーブル(iSCSI選択時)
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
iSCSIターゲットエイリアス |
iSCSIターゲットエイリアスが表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。 |
ホストモード |
ホストグループのホストモードが表示されます。 |
ポートセキュリティ |
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。 |
ホスト数 |
iSCSIターゲットに登録されているホストの数が表示されます。 |
リソースグループ名(ID) |
iSCSIターゲットのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。 |
[追加したLUN]テーブル
項目 |
説明 |
---|---|
LUN ID |
追加されたLUNが表示されます。 |
LDEV ID |
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
容量 |
LDEVのサイズが表示されます。 |
パリティグループID |
パリティグループIDが表示されます。 |
パス数 |
該当するLDEVに対して設定されているパスの数が表示されます。 |
(2) LUNパス削除ウィザード

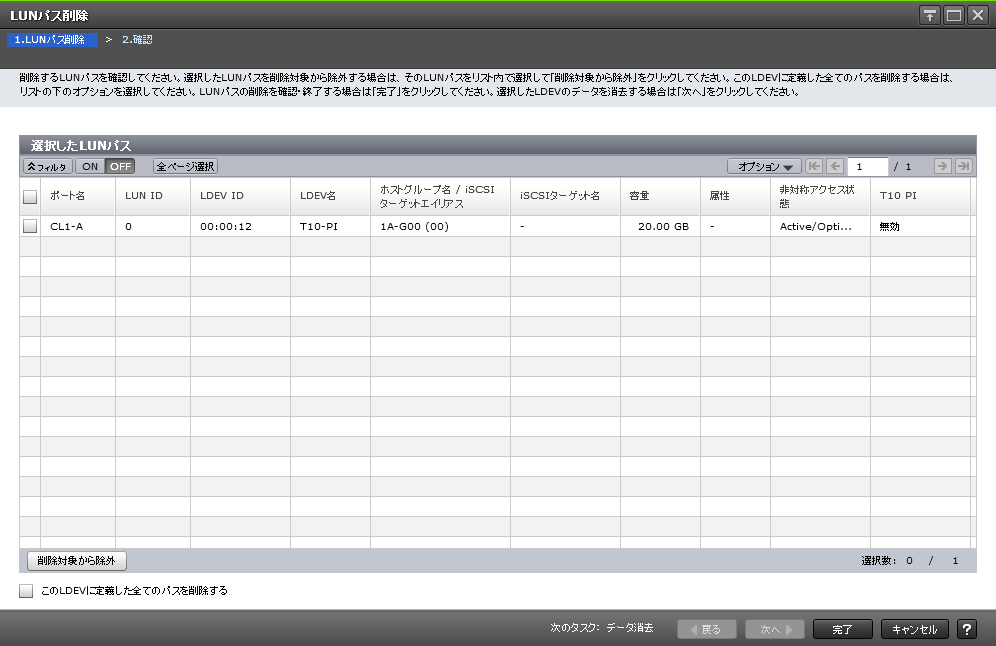

(a) [LUNパス削除]画面
[選択したLUNパス]テーブル
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
LUN ID
選択したLUNパスが表示されます。
LDEV ID
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。
LDEV名
LDEV名が表示されます。
ホストグループ名 / iSCSIターゲットエイリアス
ホストグループ名またはiSCSIターゲットエイリアスが表示されます。
iSCSIターゲット名
iSCSIターゲット名が表示されます。
容量
LDEVのサイズが表示されます。
属性
LDEVの属性が表示されます。
[コマンドデバイス]:コマンドデバイスです。
[リモートコマンドデバイス]:リモートコマンドデバイスです。
[データダイレクトマップ]:データダイレクトマップ属性のLDEVです。
[-]:属性が設定されていないLDEVです。
非対称アクセス状態
ポートの非対称アクセス状態が表示されます。
[Active/Optimized]:ホストからのアクセスが、優先的に実行されます。
[Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。
T10 PI
LDEVのT10 PI属性の設定([有効]または[無効])が表示されます。T10 PIがサポートされていない場合、[-]が表示されます。
-
ボタン
項目
説明
削除対象から除外
選択したLUNパスを[選択したLUNパス]テーブルから削除します。
[このLDEVに定義した全てのパスを削除する]チェックボックス
[選択したLUNパス]テーブルに表示されたLDEVのすべてのLUパスを削除する場合は、このチェックボックスを選択します。
[次のタスク]
[次へ]をクリックすると、[次のタスク]に記載されたタスクの設定に進みます。

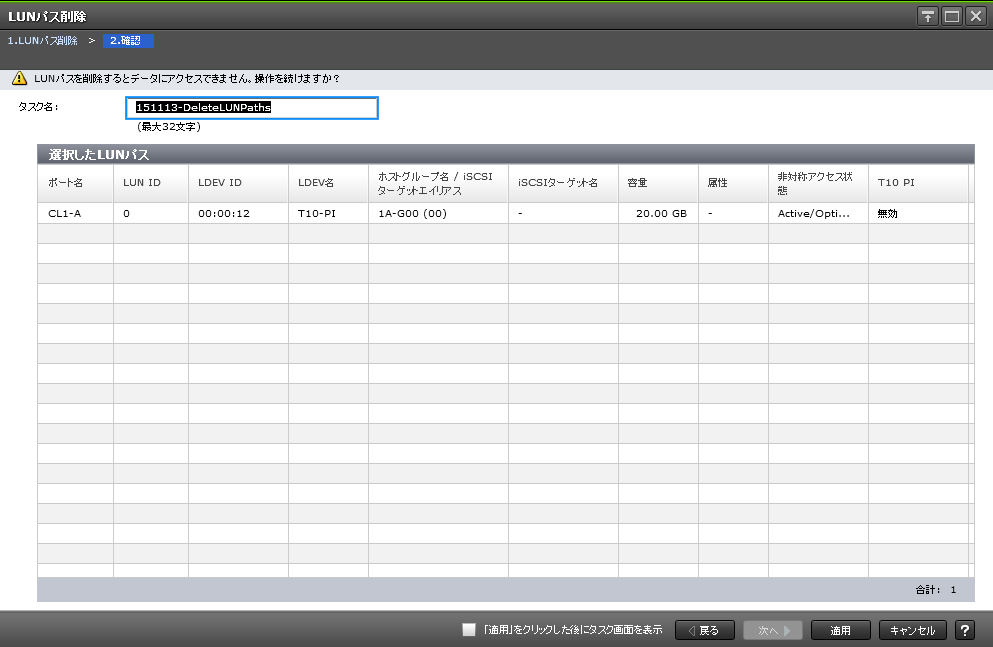

(b) [設定確認]画面
[選択したLUNパス]テーブル
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
LUN ID |
選択したLUNパスが表示されます。 |
LDEV ID |
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
ホストグループ名 / iSCSIターゲットエイリアス |
ホストグループ名またはiSCSIターゲットエイリアスが表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。 |
容量 |
LDEVのサイズが表示されます。 |
属性 |
LDEVの属性が表示されます。 [コマンドデバイス]:コマンドデバイスです。 [リモートコマンドデバイス]:リモートコマンドデバイスです。 [データダイレクトマップ]:データダイレクトマップ属性のLDEVです。 [-]:属性が設定されていないLDEVです。 |
非対称アクセス状態 |
ポートの非対称アクセス状態が表示されます。 [Active/Optimized]:ホストからのアクセスが、優先的に実行されます。 [Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。 |
T10 PI |
LDEVのT10 PI属性の設定([有効]または[無効])が表示されます。T10 PIがサポートされていない場合、[-]が表示されます。 |
- メモ
-
この[設定確認]画面の説明は単一のタスクを実行したケースを表示しています。複数のタスクを連結して実行した場合には、すべての設定項目が画面上に表示されます。項目の内容を確認したい場合には、[戻る]で各[設定]画面へ戻り、ヘルプボタンをクリックして参照してください。

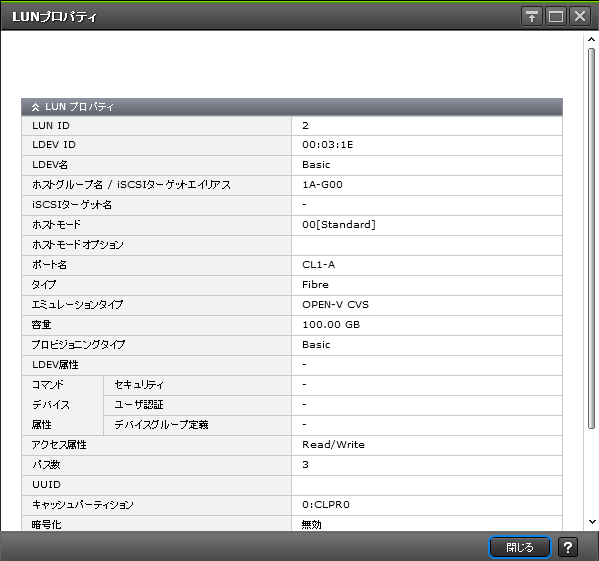

(3) [LUNプロパティ]画面
[LUNプロパティ]テーブル
選択したLUNの情報を表示します。
項目 |
説明 |
---|---|
LUN ID |
選択したLUNが表示されます。 |
LDEV ID |
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
ホストグループ名/iSCSIターゲットエイリアス |
ホストグループ名またはiSCSIターゲットエイリアスが表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。 |
ホストモード |
ホストグループのホストモードが表示されます。 |
ホストモードオプション |
有効になっているホストモードオプションの番号が表示されます。 |
ポート名 |
ポートの名前が表示されます。 |
タイプ |
ポートタイプが表示されます。 [Fibre]:ファイバチャネルポートです。 [iSCSI]:iSCSIポートです。 |
エミュレーションタイプ |
LDEVのエミュレーションタイプが表示されます。 |
容量 |
LDEVのサイズが表示されます。 |
プロビジョニングタイプ |
LDEVの種別が表示されます。 [Basic]:内部ボリュームです。 [外部ボリューム]:外部ボリュームです。 [DP]:Dynamic Provisioningの仮想ボリュームです。 [Snapshot]:Thin Imageのボリュームです。 |
LDEV属性 |
LDEVの属性が表示されます。 [コマンドデバイス]:コマンドデバイスです。 [リモートコマンドデバイス]:リモートコマンドデバイスです。 [データダイレクトマップ]:データダイレクトマップ属性のLDEVです。 [-]:属性が設定されていないLDEVです。 |
コマンドデバイス属性 |
コマンドデバイスとして使用されている場合、コマンドデバイスの属性に関する情報が表示されます。
|
アクセス属性 |
LDEVのアクセス属性が表示されます。 |
パス数 |
該当するLDEVに対して設定されているパスの数が表示されます。 |
UUID |
UUIDが表示されます。UUIDの設定がない場合は、空白になります。 |
キャッシュパーティション |
CLPRが表示されます。 |
暗号化 |
暗号化の情報が表示されます。 [有効]:LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連づけられた仮想ボリュームです。 [無効]:LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連づけられた仮想ボリュームです。 [混在]:LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。
注意:混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、[暗号化]が[有効]または[無効]のLDEVを使用してください。 [-]:外部ボリュームです。Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。 |
ALUAモード |
ALUAモードの情報が表示されます。 [有効]:LDEVはALUAで使用できます。 [無効]:LDEVはALUAで使用できません。 |
非対称アクセス状態 |
ポートの非対称アクセス状態が表示されます。 [Active/Optimized]:ホストからのアクセスが、優先的に実行されます。 [Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。 |
T10 PI |
LDEVのT10 PI属性の設定([有効]または[無効])が表示されます。 |
データダイレクトマップLDEV |
データダイレクトマップ属性のプールにあるプールボリュームのLDEV IDが表示されます。データダイレクトマップ属性が無効の場合、[-]が表示されます。 |
容量削減 |
容量削減機能の設定が表示されます。 [圧縮]:圧縮機能が設定されています。 [重複排除および圧縮]:重複排除機能および圧縮機能が設定されています。 [無効]:容量削減機能が無効です。 |
容量削減状態 |
容量削減状態が表示されます。 [Enabling]:容量削減の設定を有効にするために初期化が実行されています。 [Rehydrating]:容量削減の設定を無効にするための処理が実行されています。 [Deleting Volume]:ボリュームの削除が実行されています。 [Enabled]:容量削減の設定が有効です。 [Disabled]:容量削減の設定が無効です。 [Failed]:データが保証できない状態です。 [-]:容量削減が設定できないLDEVです。 |
重複排除データ |
重複排除機能の適用状態が表示されます。 [有効]:仮想ボリュームに重複排除機能が適用されています。 [無効]:仮想ボリュームに重複排除機能が適用されていません。 [-]:仮想ボリューム以外のボリュームの場合、または重複排除データをサポートしていないバージョンのファームウェアの場合に表示されます。 仮想ボリュームの容量削減の設定が[重複排除および圧縮]の場合、使用容量が0でも[有効]と表示されます。また、容量削減設定の無効化中で仮想ボリュームの容量削減の設定が[無効]でも重複排除済みのデータが残っている場合は[有効]と表示されます。 |
仮想ストレージマシン |
仮想ストレージマシンに関する情報が表示されます。
|
[LUN]テーブル
該当するLDEVに対して登録されているLUN ID情報の一覧を表示します。
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
タイプ |
ポートタイプが表示されます。 [Fibre]:ファイバチャネルポートです。 [iSCSI]:iSCSIポートです。 |
ホストグループ名/iSCSIターゲットエイリアス |
ホストグループ名またはiSCSIターゲットエイリアスが表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。 |
LUN ID |
LUN IDが表示されます。 |
非対称アクセス状態 |
ポートの非対称アクセス状態が表示されます。iSCSIの場合、[-]が表示されます。 [Active/Optimized]:ホストからのアクセスが、優先的に実行されます。 [Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。 |
[ホスト]テーブル
選択したLUN IDが登録されているホストグループにあるホスト一覧を表示します。
項目 |
説明 |
---|---|
タイプ |
ポートタイプが表示されます。 [Fibre]:ファイバチャネルポートです。 [iSCSI]:iSCSIポートです。 |
HBA WWN/iSCSI名 |
LDEVを参照できるホストのWWNまたはiSCSI名が表示されます。 |
ホスト名 |
ホスト名が表示されます。 |

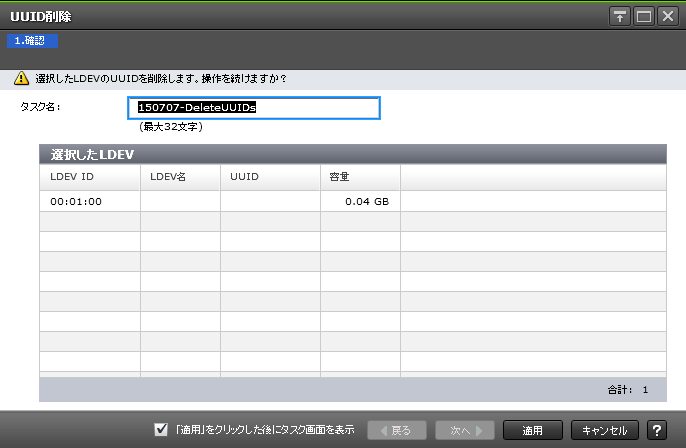

(4) [UUID削除]画面
[選択したLDEV]テーブル
項目 |
説明 |
---|---|
LDEV ID |
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
UUID |
UUIDを削除するため、ここでは空白になります。 |
容量 |
LDEVのサイズが表示されます。 |
