1.15.8 関連コンテンツ(iSCSI ターゲットの設定と管理)

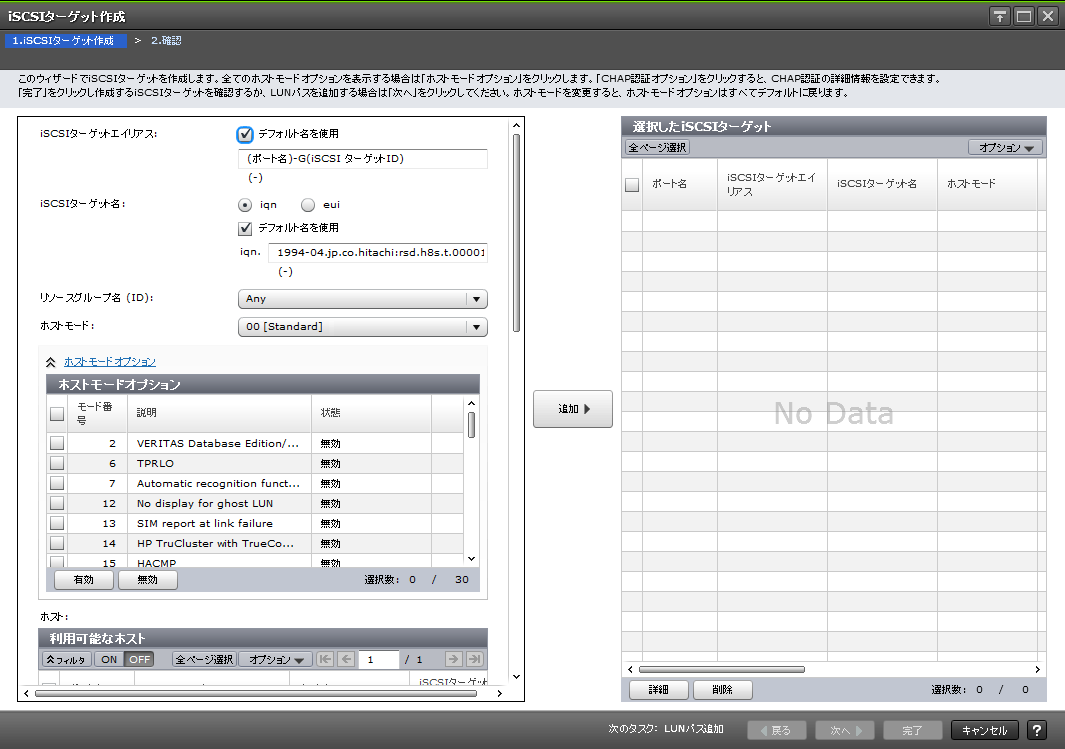

(1) [iSCSIターゲット作成]画面
情報設定エリア
項目 |
説明 |
---|---|
iSCSIターゲットエイリアス |
|
iSCSIターゲット名 |
|
リソースグループ名(ID) |
iSCSIターゲットを作成するリソースグループを選択します。[Any]を選択した場合、ユーザに割り当てられているすべてのポートのうち、iSCSIターゲットを追加できるポートが[利用可能なポート]に表示されます。[Any]以外を選択した場合、選択したリソースグループに割り当てられているポートのうち、iSCSIターゲットを追加できるポートが[利用可能なポート]に表示されます。 |
ホストモード |
リストからホストモードを選択します。 |
[ホストモードオプション]テーブル
-
テーブル
項目
説明
モード番号
ホストモードオプションの番号が表示されます。
説明
ホストモードオプションの説明が表示されます。
状態
ホストモードオプションの設定([有効]または[無効])が表示されます。
-
ボタン
項目
説明
有効
ホストモードオプションが有効になります。
無効
ホストモードオプションが無効になります。
[利用可能なホスト]テーブル
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
HBA iSCSI名
HBAのiSCSI名が表示されます。
ホスト名
ホスト名が表示されます。
iSCSIターゲット数
iSCSIターゲット数が表示されます。
新規ホスト
ホストが新規に追加されたものかどうかが表示されます。
ストレージシステムのポートにまだケーブル接続されていない、新規に追加されたホストであれば[該当]、すでにほかのポートとケーブルで接続しているホストであれば[非該当]が表示されます。
ポートセキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
-
ボタン
項目
説明
新規ホスト追加
ホストを新規に追加したい場合は、[新規ホスト追加]をクリックします。また、ホストバスアダプタにニックネームを付けたい場合は、ニックネームを付けたいホストバスアダプタのチェックボックスを[利用可能なホスト]テーブルから選択した状態で[新規ホスト追加]をクリックします。
[利用可能なポート]テーブル
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
セキュリティ |
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。 |
[認証方法]
CHAP認証の設定([有効]、[無効]、または[ホスト設定を使用])を選択します。
[CHAP認証オプション]
項目 |
説明 |
---|---|
相互CHAP |
[有効]または[無効]を選択します。[有効]を選択した場合、双方向認証モードになります。[無効]を選択した場合、単方向認証モードになります。 |
ユーザ名 |
ユーザ名を設定します。[相互CHAP]で[無効]を選択した場合、設定は任意です。[相互CHAP]で[有効]を選択した場合、必ず設定してください。 設定できる文字数は1~223文字までです。使用できる文字は、半角英数字(大文字と小文字の区別あり)、半角スペースおよび次に示す半角記号です。 . - + @ _ = : / [ ] ~ |
シークレット |
ホストの認証に用いるシークレットを設定します。[相互CHAP]で[無効]を選択した場合、設定は任意です。[相互CHAP]で[有効]を選択した場合、必ず設定してください。 設定できる文字数は12~32文字までです。使用できる文字は、半角英数字、半角スペースおよび次に示す半角記号です。 . - + @ _ = : / [ ] ~ |
シークレット再入力 |
シークレットの入力確認として同じ文字を再設定します。同じ文字が入力されなかった場合、[追加]をクリックしたときにエラーメッセージが表示されます。 |
[利用可能なCHAPユーザ]テーブル
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
ユーザ名
ユーザ名が表示されます。
ユーザSeq. No.
ユーザシーケンスIDが表示されます。
iSCSIターゲット数
iSCSIターゲット数が表示されます。
新規CHAPユーザ
CHAPユーザが新規に追加されたものかどうかが表示されます。
[該当]:[新規CHAPユーザ追加]画面によって追加された新規のCHAPユーザです。
[非該当]:既存のCHAPユーザです。
ポートセキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
-
ボタン
項目
説明
新規CHAPユーザ追加
CHAPユーザを新規に追加する場合、[新規CHAPユーザ追加]をクリックします。なお、新規CHAP ユーザを追加した場合、ポート名は空白です。
[追加]ボタン
左側で設定した内容を、右側の[選択したiSCSIターゲット]テーブルに追加します。
[選択したiSCSIターゲット]テーブル
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
iSCSIターゲットエイリアス
iSCSIターゲットエイリアスが表示されます。
iSCSIターゲット名
iSCSIターゲット名が表示されます。
ホストモード
iSCSIターゲットのホストモードが表示されます。
ポートセキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
ホスト数
iSCSIターゲットに登録されているホストの数が表示されます。
認証
認証についての情報が表示されます。
-
[方法]:認証方法の設定([CHAP]、[認証なし]、または[ホストに従う])が表示されます。
-
[相互CHAP]:相互CHAPの設定([有効]または[無効])が表示されます。
-
[ユーザ名]:ユーザ名が表示されます。
-
[ユーザ数]:ユーザ数が表示されます。
リソースグループ名(ID)
iSCSIターゲットのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。
仮想ストレージマシン
iSCSIターゲットの、仮想ストレージマシンのモデルとシリアル番号が表示されます。
-
-
ボタン
項目
説明
詳細
行のチェックボックスを選択してボタンをクリックすると[iSCSIターゲットプロパティ]画面が表示されます。
削除
行のチェックボックスを選択してボタンをクリックすると、行が削除されます。
[次のタスク]
[次へ]をクリックすると、[次のタスク]に記載されたタスクの設定に進みます。

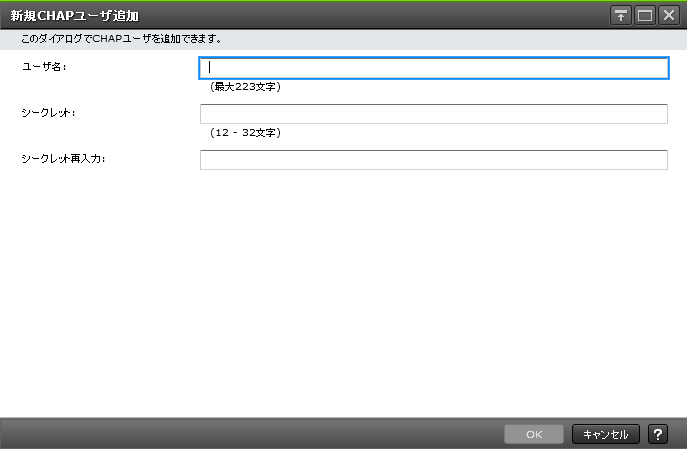

(2) [新規CHAPユーザ追加]画面
情報設定エリア
項目 |
説明 |
---|---|
ユーザ名 |
ユーザ名を設定します。設定できる文字数は1~223文字までです。使用できる文字は、半角英数字(大文字と小文字の区別あり)、半角スペースおよび次に示す半角記号です。 . - + @ _ = : / [ ] ~ |
シークレット |
ホストの認証に用いるシークレットを設定します。使用できる文字は、半角英数字、半角スペースおよび次に示す半角記号です。 . - + @ _ = : / [ ] ~ |
シークレット再入力 |
シークレットの入力確認として同じ文字を再設定します。同じ文字が入力されなかった場合、[OK]をクリックしたときにエラーメッセージが表示されます。 |

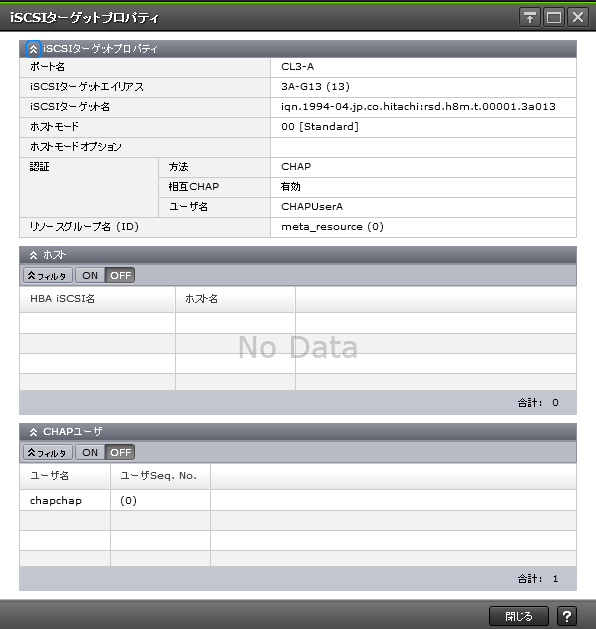

(3) [iSCSIターゲットプロパティ]画面
[iSCSIターゲットプロパティ]テーブル
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
iSCSIターゲットエイリアス |
iSCSIターゲットエイリアス名とIDが表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。 |
ホストモード |
ホストモードが表示されます。 |
ホストモードオプション |
ホストモードオプションが表示されます。 |
認証 |
認証についての情報が表示されます。
|
リソースグループ名(ID) |
iSCSIターゲットのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。 |
[ホスト]テーブル
項目 |
説明 |
---|---|
HBA iSCSI名 |
HBAのiSCSI名が表示されます。 |
ホスト名 |
ホスト名が表示されます。 |
[CHAPユーザ]テーブル
項目 |
説明 |
---|---|
ユーザ名 |
ユーザ名が表示されます。 |
ユーザSeq. No. |
ユーザシーケンスIDが括弧付きの10進数で表示されます。 |

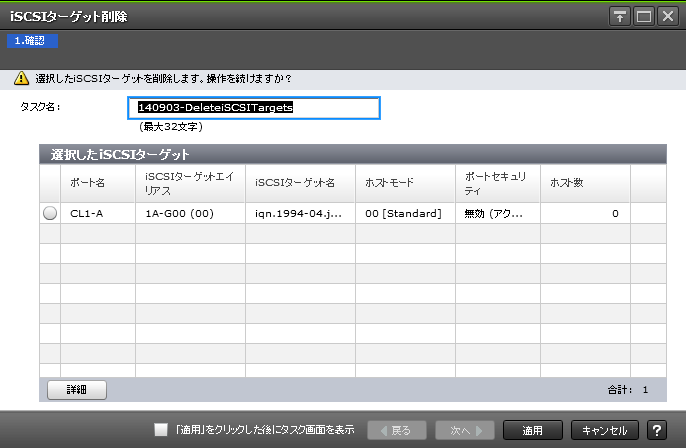

(4) [iSCSIターゲット削除]画面
[選択したiSCSIターゲット]テーブル
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
iSCSIターゲットエイリアス
iSCSIターゲットエイリアス名とIDが表示されます。
iSCSIターゲット名
iSCSIターゲット名が表示されます。
ホストモード
ホストモードが表示されます。
ポートセキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
ホスト数
ホストの数が表示されます。
-
ボタン
項目
説明
詳細
行のラジオボタンを選択してボタンをクリックすると[iSCSIターゲットプロパティ]画面が表示されます。
