1.8.6 Storage Navigatorの操作方法
背景
仮想管理設定を編集する方法について説明します。
- 注意
-
LDEVへの仮想管理設定が途中で終了した場合、仮想LDEV IDに[(過渡状態)]が表示されて、[タスク]画面の[状態]カラムに[失敗]が表示されます。[(過渡状態)]を解決するためには、対象のLDEVに次のどちらかの操作を実行してください。
-
[タスク]画面のエラーメッセージの対処方法を確認して失敗の原因を取り除いたあと、[仮想管理設定編集]画面で失敗した操作を再度実行する。
-
[仮想管理設定編集]画面で[仮想管理設定]を[無効]にして、設定をストレージシステムに適用する。
-
前提条件
-
必要なロール:セキュリティ管理者(参照・編集)ロール
操作手順
-
[管理]ツリーで[リソースグループ]を選択します。
-
仮想管理設定を編集したいボリュームが所属するリソースグループを選択します。
-
[LDEV]タブで、仮想管理設定を編集したいボリュームを選択します。
-
次のどちらかの方法で、[仮想管理設定編集]画面を表示します。
-
[仮想管理設定編集]をクリックします。
-
[設定]メニューから[リソース管理]‐[仮想管理設定編集]を選択します。
-
-
[仮想管理設定]で、仮想管理の設定を選択します。
-
[有効]:仮想管理を有効にします。仮想LDEV ID、仮想構成、または仮想LDEV IDと仮想構成の両方を設定します。
-
[有効(設定しない)]:仮想管理を有効にします。仮想LDEV IDと仮想構成を未設定にします。
-
[無効]:仮想管理を無効にします。
-
-
[仮想管理設定]で[有効]を選択し、かつ仮想LDEV IDを設定できる場合は、[仮想LDEV ID(開始番号)]の開始位置を設定します。
指定された仮想LDEV IDから順に[間隔]に指定した間隔で、仮想ストレージマシン内で未使用の仮想LDEV IDが割り当てられます。
- メモ
-
仮想ストレージマシンがストレージシステムと同一の場合、仮想LDEV IDには選択されたLDEVのLDEV IDと異なる値を割り当ててください。仮想ストレージマシンがストレージシステムと同一で、仮想LDEV IDに対して選択したLDEVのLDEV IDと同じ値を割り当てたい場合、[仮想管理設定]で[無効]を選択してください。
- 注意
-
複数のストレージシステムに渡る仮想ストレージマシンを構築している場合は、別のストレージシステムで使用されている仮想LDEV IDが割り当てられるおそれがあります。複数のストレージシステムに渡る仮想ストレージマシンを構築している場合は、別のストレージシステムで使用されている仮想LDEV IDが割り当たらないように設定してください。
-
[仮想管理設定]で[有効]を選択した場合、[仮想構成]を選択します。
LDEVの仮想構成を指定したい(LDEVと異なる構成とする)場合は、[指定]を選択してください。
LDEVの仮想構成を設定しない(LDEVと同じ構成とする)場合は、[設定しない]を選択してください。
-
[エミュレーションタイプ]で、仮想エミュレーションタイプを選択します。
エミュレーションタイプと同様に、仮想エミュレーションタイプについても32個のLDEV番号ごとに区切られた範囲は、同じエミュレーショングループを設定してください。
-
[CVS設定]を選択します。
-
[連結LDEV数]に、連結する仮想LDEV数を1~36の間(10進数)で入力します。
連結しない場合は、1を入力します。
-
[SSID]に、仮想SSIDを0004~FFFEの間(16進数)で入力します。
仮想ストレージマシン内で、仮想LDEVのアドレスごと(64、128、256)に1つの仮想SSIDを設定してください。
- メモ
-
仮想構成は、選択したすべてのLDEVに、指定した値が設定されます。
-
-
[完了]をクリックします。
-
[タスク名]にタスク名を入力します。
-
[適用]をクリックします。
タスクが登録されます。[「適用」をクリックした後にタスク画面を表示]のチェックボックスにチェックマークを付けた場合は、[タスク]画面が表示されます。
- 〈この項の構成〉

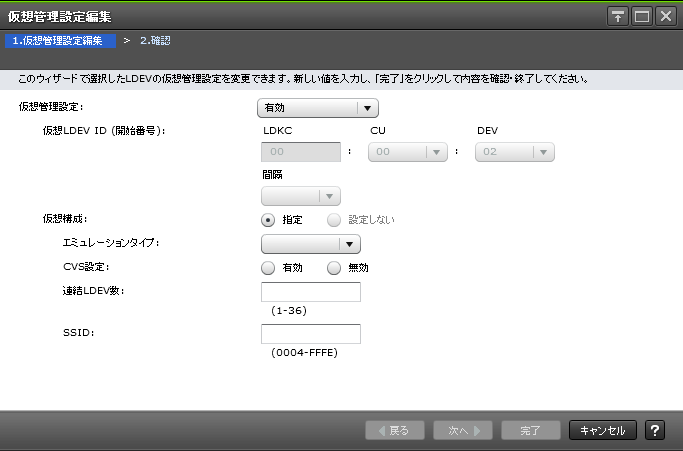

(1) [仮想管理設定編集]画面
情報設定エリア
項目 |
説明 |
---|---|
仮想管理設定 |
仮想管理を有効にするか無効にするかを設定します。
|
仮想LDEV ID(開始番号) |
ボリュームの仮想LDEV IDを指定します。
[仮想管理設定]で[有効]を選択した場合だけ、選択できます。 |
仮想構成 |
仮想構成を指定します。
仮想構成は、選択したすべてLDEVに、指定した値が設定されます。 [仮想管理設定]で[有効]を選択した場合だけ、選択できます。 |
エミュレーションタイプ |
仮想エミュレーションタイプを選択します。エミュレーションタイプと同様に、仮想エミュレーションタイプについても32個のLDEV番号ごとに区切られた範囲は、同じエミュレーショングループを設定してください。 [仮想構成]で[指定]を選択した場合だけ、選択できます。 |
CVS設定 |
CVS設定を有効にするか無効にするかを選択します。
[仮想構成]で[指定]を選択した場合だけ、選択できます。 |
連結LDEV数 |
連結する仮想LDEV数を1~36の間(10進数)で入力します。連結しない場合は、1を入力します。 [仮想構成]で[指定]を選択した場合だけ、選択できます。 |
SSID |
仮想SSIDを0004~FFFEの間(16進数)で入力します。仮想ストレージマシン内で、仮想LDEVのアドレスごと(64、128、256)に1つの仮想SSIDを設定してください。 [仮想構成]で[指定]を選択した場合だけ、選択できます。 |
