付録E.1 ドライブ管理(Storage Navigator編)
Storage Navigatorからスペアドライブの割り当てや、パリティグループ、LDEVの作成、LUNパスの割り当てをする手順を説明します。また、タスクの状態を確認する方法も説明します。
- 〈この項の構成〉
(1) スペアドライブの割り当てと削除
操作手順
-
Storage Navigatorメイン画面の[ストレージシステム]ツリーから[パリティグループ]を選択し、表示します。
-

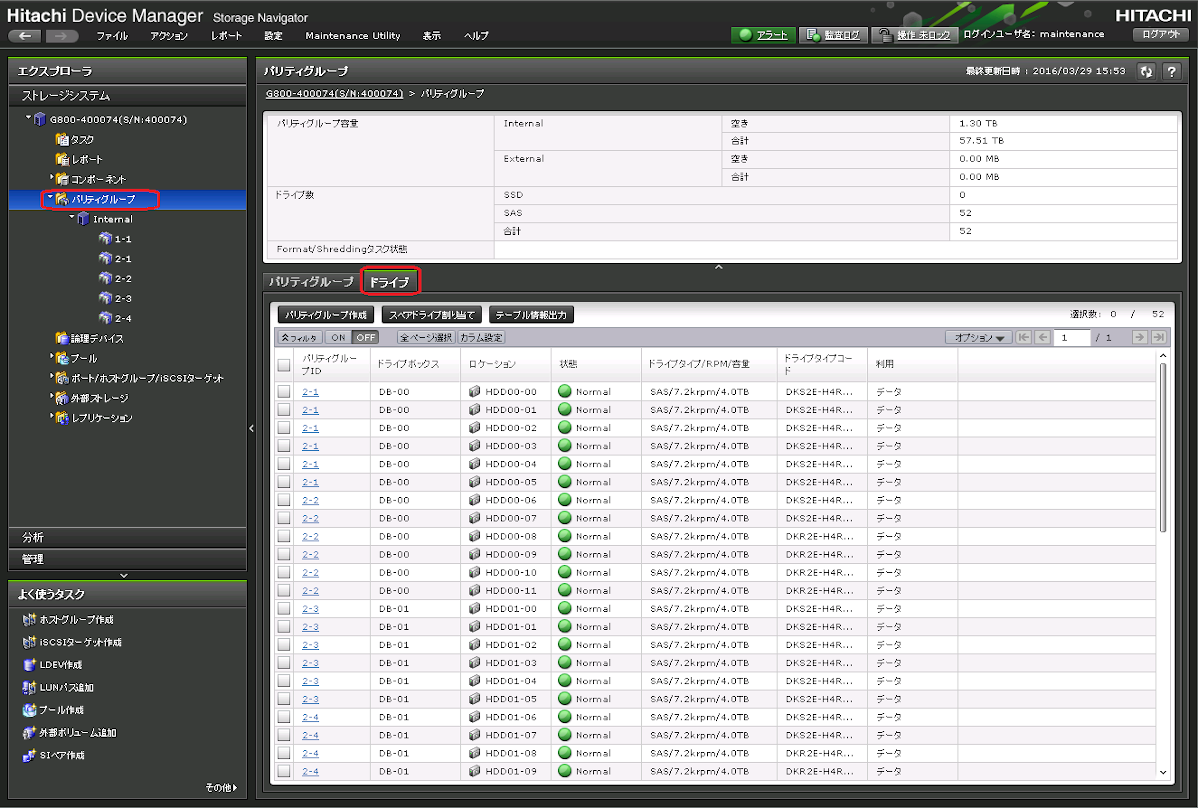

[ドライブ]タブをクリックします。
-
[スペアドライブ割当て]をクリックします。
-
[スペアドライブ割り当て]画面が表示されます。
-
割り当てる場合:

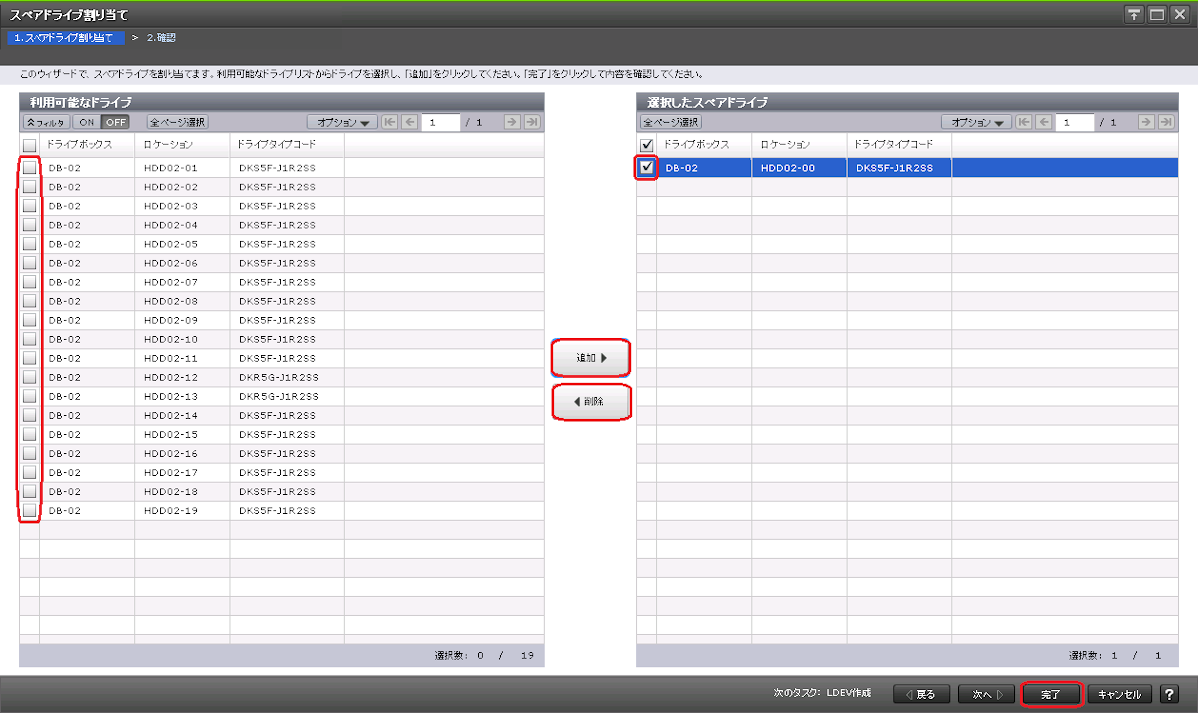

[利用可能なドライブ]リストからドライブを選択し、[追加]をクリックします。[選択したスペアドライブ]に追加されます。[完了]をクリックします。
-
削除する場合:
[選択したスペアドライブ]リストからドライブを選択し、[削除]をクリックします。[利用可能なドライブ]に追加されます。[完了]をクリックします。
削除されたスペアドライブはストレージシステムで空き領域として使えるようになります。
-
-
確認画面が表示されます。内容を確認し、タスク名を指定後、[適用]をクリックします。
(2) パリティグループの作成
操作手順
-
Storage Navigatorメイン画面の[ストレージシステム]ツリーから[パリティグループ]を選択します。
-
[パリティグループ]タブの[パリティグループ作成]をクリックします。
-
[ドライブタイプ/RPM/容量]と[RAIDレベル]と[パリティグループ数]で作成したいパリティグループ数を入力し[追加]をクリックします。[完了]をクリックします。
-
確認画面が表示されます。内容を確認し、タスク名を指定後、[適用]をクリックします。
(3) パリティグループの削除
背景
指定したパリティグループ内に論理デバイスが定義されている場合でもパリティグループの削除ができます。
- 注意
-
この操作を実行すると論理デバイスが削除されるため、ユーザデータを消失します。必要に応じてユーザデータをバックアップしてから作業を進めてください。
操作手順
-
Storage Navigatorメイン画面の[ストレージシステム]ツリーから[パリティグループ]を選択します。
-
[パリティグループ]タブをクリックします。
-
削除するパリティグループをチェックし、[他のタスク]-[パリティグループ削除]を選択します。
-
確認画面が表示されます。内容を確認し、タスク名を指定後、[適用]をクリックします。
(4) LDEVの作成
操作手順
-
Storage Navigatorメイン画面の[ストレージシステム]ツリーから[論理デバイス]を選択します。
-

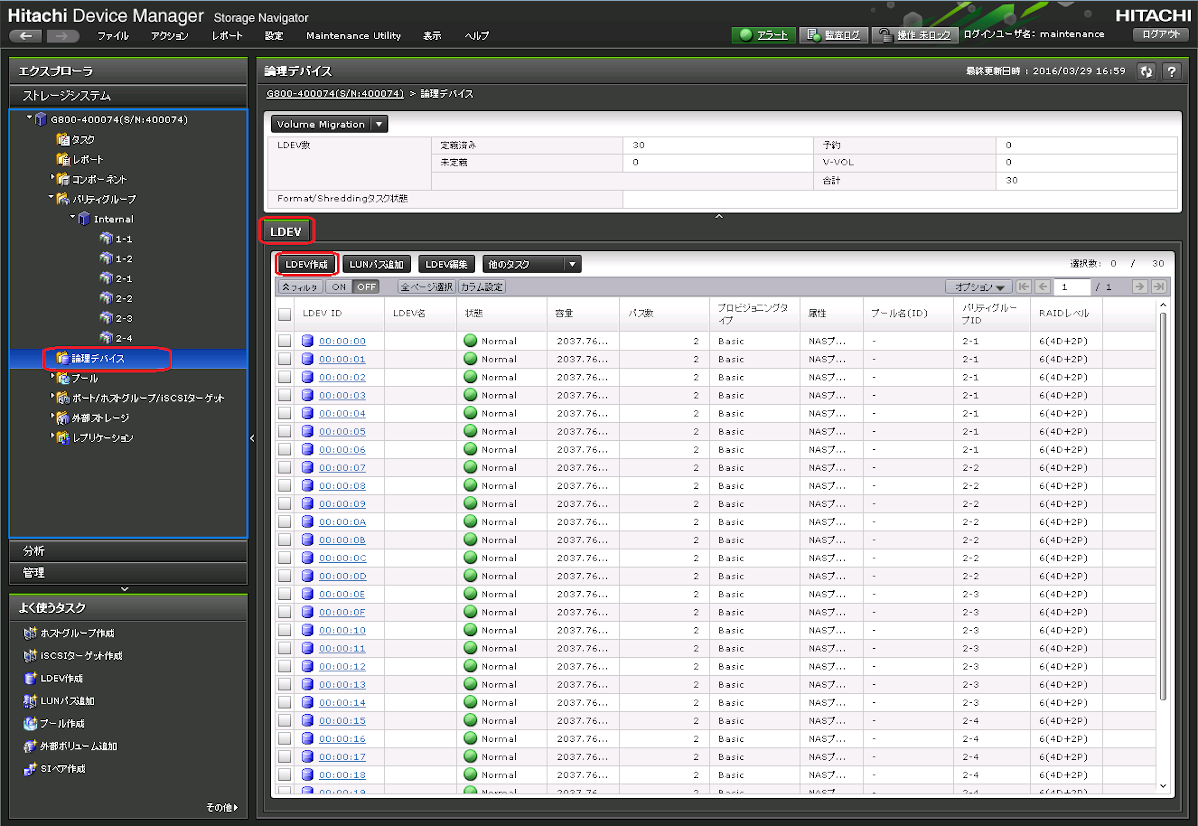

[LDEV]タブの[LDEV作成]をクリックします。
-

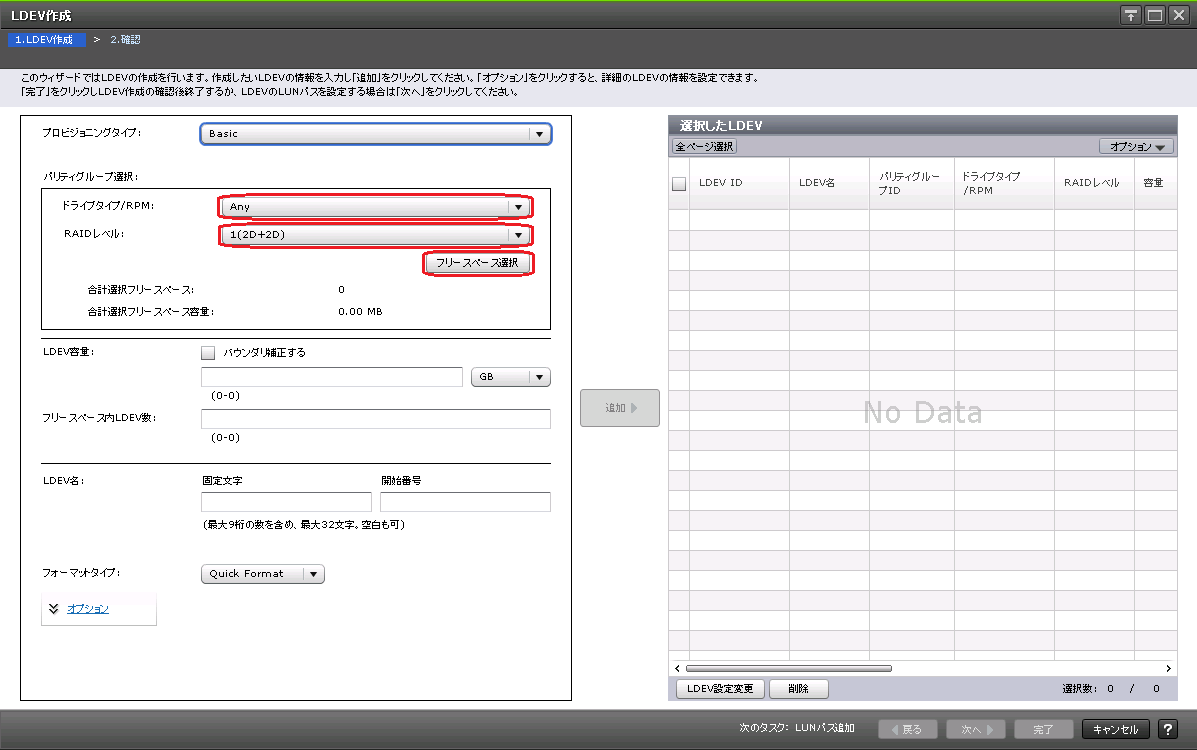

[ドライブタイプ/RPM]と[RAIDレベル]を選択して[フリースペース選択]をクリックします。
- ヒント
-
[オプション]をクリックすると、LDEVの詳細情報を設定できます。
-
[利用可能なフリースペース]からLDEVを作成するパリティグループを選択して[OK]をクリックします。
-

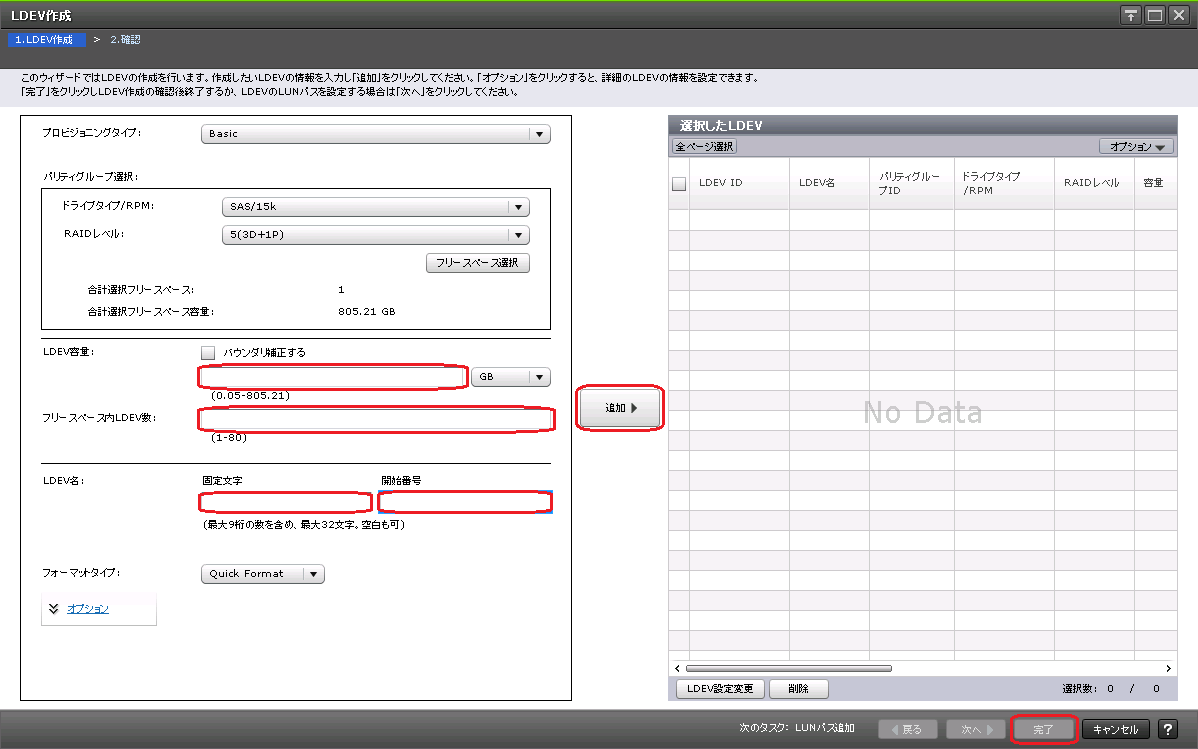

[LDEV容量]、[フリースペース内LDEV数]、[LDEV名]の[固定文字]、および[LDEV名]の[開始番号]を入力して[追加]をクリックします。[選択したLDEV]を確認して[次へ]をクリックします。
-
クイックフォーマットに関する警告メッセージが表示されます。[OK]をクリックします。
-
確認画面が表示されます。内容を確認し、タスク名を指定後、[適用]をクリックします。
- メモ
-
プールを作成する場合、システム構築ガイド の「7.4 Dynamic Provisioningのプールを作成する(プールボリュームを自動で選択する場合)」を参照してください。
(5) LDEVをLUNパスに割り当て
背景
ホストで、設定した構成で論理デバイスが使えるように、論理デバイスにポートIDとホストグループ/iSCSI Targetをマッピング設定します。マッピング設定は、I/O実行中に既存のマッピング設定で変更することができます。
- メモ
-
ストレージシステムとホスト間でのFibre Channelインターフェース接続時、ホストによって論理デバイス0がストレージシステムに作成されていないと、ストレージシステムの論理デバイスが認識されないことがあります。その場合は、論理デバイス0を作成するか、論理デバイスをホストグループ0にマッピングしてください。
操作手順
-
Storage Navigatorメイン画面の[ストレージシステム]ツリーから[論理デバイス]を選択します。
-
[LDEV]タブの[LUNパス追加]をクリックします。
-
[LDEV選択]画面が表示されます。[利用可能なLDEV]リストからLDEVを選択し、[追加]をクリックします。[選択したLDEV]に追加されます。ホストグループを選択するために[次へ]をクリックします。
-
[ホストグループ/iSCSIターゲット選択]画面が表示されます。追加したいホストグループ、またはiSCSIターゲットを選択し、[追加]をクリックします。LUNパスを追加するために[次へ]をクリックします。
-
[LUNパス追加]画面が表示されます。内容を確認し[完了]をクリックします。
-
確認画面が表示されます。内容を確認し、タスク名を指定後、[適用]をクリックします。
(6) LDEVのフォーマット
背景
- 注意
-
この操作を実行するとユーザデータを消失します。必要に応じてユーザデータをバックアップしてから作業を進めてください。
操作手順
-
Storage Navigatorメイン画面の[ストレージシステム]ツリーから[論理デバイス]を選択します。
-
[LDEV]タブを表示します。フォーマットしたい論理デバイスをチェックします。
-
[他のタスク]-[LDEVフォーマット]をクリックします。
-
[フォーマットタイプ]を指定し、[完了]をクリックします。
-
確認画面が表示されます。内容を確認し、タスク名を指定後、[適用]をクリックします。指定した論理デバイスがフォーマットされます。この時点で、この論理デバイスはホストから認識可能になります。
-
フォーマットが開始されると、バックグラウンドで実行している論理デバイスフォーマットの進捗状況が論理デバイスの[状態]に表示されます。ストレージシステムの状態を最新の情報で取得し、パーセンテージを更新するために[更新]ボタンをクリックしてください。
(7) LDEVの削除
背景
- 注意
-
この操作を実行すると論理デバイスが削除されるため、ユーザデータを消失します。必要に応じてユーザデータをバックアップしてから作業を進めてください。
操作手順
-
Storage Navigatorメイン画面の[ストレージシステム]ツリーから[論理デバイス]を選択します。
-
[LDEV]タブを表示します。
-
削除したい論理デバイスをチェックします。[他のタスク]-[LDEV削除]をクリックします。
-
確認画面が表示されます。内容を確認し、タスク名を指定後、[適用]をクリックします。
-
削除してもよいかを尋ねるメッセージが表示されます。[OK]をクリックします。
(8) LDEVからのLUNパス削除
操作手順
-
Storage Navigatorメイン画面の[ストレージシステム]ツリーから[論理デバイス]を選択します。
-
[LDEV]タブを表示します。
-

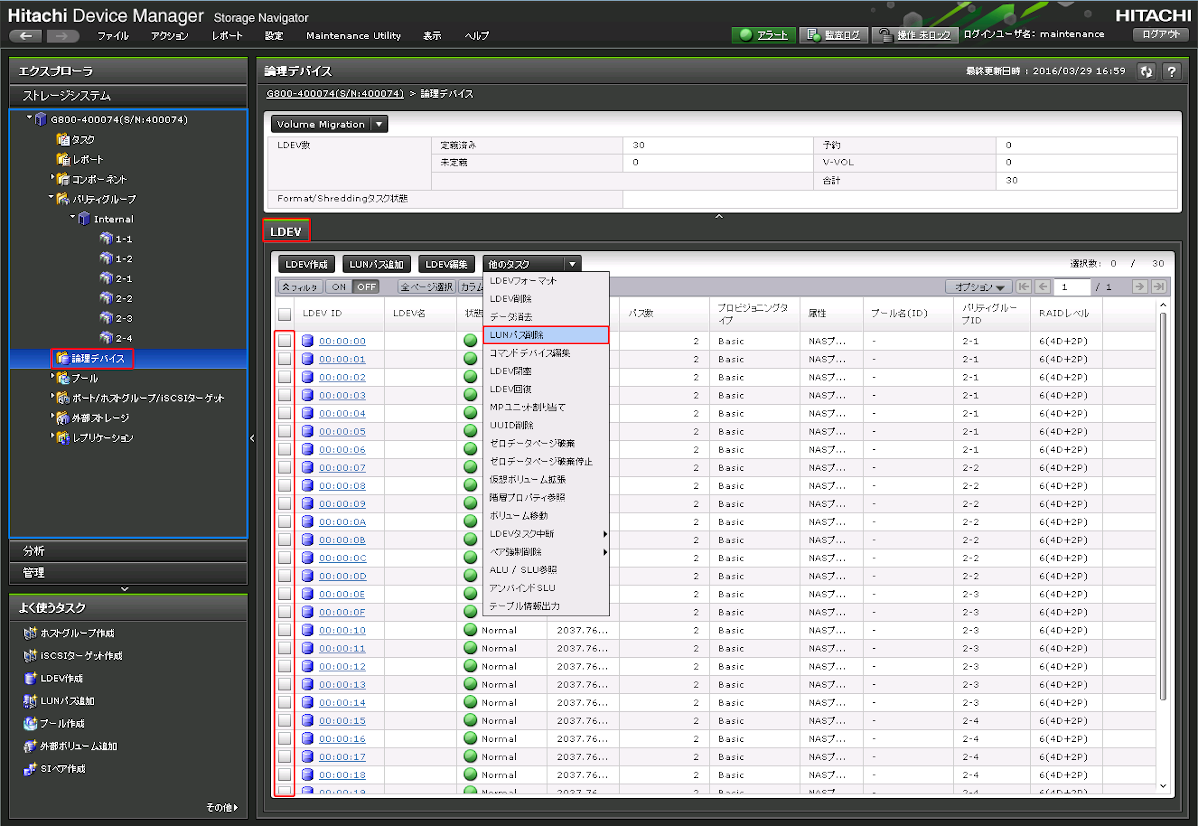

LUNパスを削除したいLDEVをチェックします。[他のタスク]-[LUNパス削除]をクリックします。
-

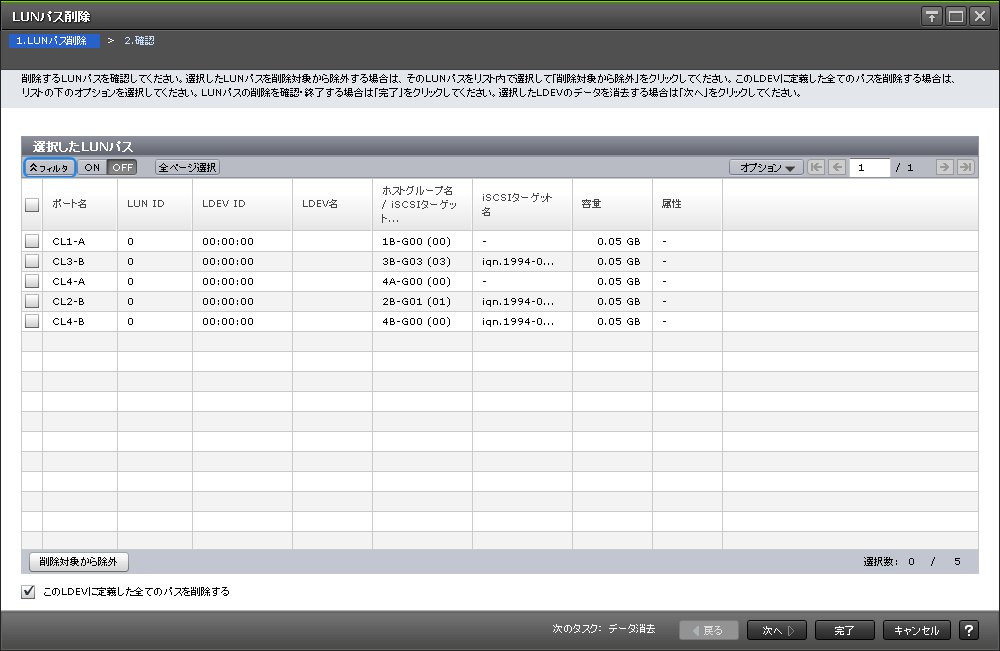

[選択したLUNパス]に削除するLUNパスが表示されていることを確認します。[次へ]をクリックします。
-
確認画面が表示されます。内容を確認し、タスク名を指定後、[適用]をクリックします。
-
削除してもよいかを尋ねるメッセージが表示されます。[OK]をクリックします。
(9) タスクの状態確認
操作手順
-
Storage Navigatorメイン画面の[ストレージシステム]ツリーから[タスク]を選択します。
-
[タスク]タブを表示します。
ストレージシステムに対するタスクの一覧が表示されます。
表示される最大のタスク件数は、完了/失敗が256 件、実行中/実行待ち/一時中断が128 件、合わせて384 件です。
サマリ
項目
説明
完了
完了したタスクの数が表示されます。
実行中
実行中のタスクの数が表示されます。
実行待ち
実行待ちのタスクの数が表示されます。
一時中断
一時中断したタスクの数が表示されます。
失敗
エラーが発生したタスクの数が表示されます。
[タスク]タブ
項目
説明
タスク名
タスク実行時にユーザが入力したタスク名。タスクを実行したユーザがクリックすると、そのタスクの詳細が表示されます。
状態
タスクの状態。タスクを実行したユーザがクリックすると、タスクの状態やエラーの詳細が表示されます。
-
[完了]または[完了(開始指示)]:タスクが正常終了したことを示します。
-
[実行中]:タスクが実行中であることを示します。
-
[実行待ち]:タスクが実行待ちであることを示します。
-
[一時中断]:タスクが一時中断していることを示します。
-
[失敗]:タスクが異常終了したことを示します。
タスクタイプ
タスクの一般的な名称が表示されます。
ユーザ名
タスクを実行したユーザ名が表示されます。
実行時刻
タスクが受け付けられた日時(24時間表記)が表示されます。
開始時刻
タスクの実行が開始された日時(24時間表記)が表示されます。
空白は、タスクが開始されていないことを示します。
終了時刻
タスクが終了した日時(24時間表記)が表示されます。
空白は、タスクが終了していないことを示します。
自動削除
-
[有効]:タスクが完了し画面の表示件数に達すると、自動的に削除されるタスクであることを示します。
-
[無効]:ユーザが削除するまで、タスクが画面に表示されます。 状態が失敗のタスクは、自動削除が無効になります。
[タスク中断]ボタン
選択したタスクを一時中断し、順番が来ても実行されないようにします。実行待ちのタスクだけ一時中断できます。
[タスク再開]ボタン
選択したタスクを実行待ちの状態に戻します。
[タスク削除]ボタン
選択したタスクを画面から削除します。
-
実行待ちのタスクを削除すると、タスクはキャンセルされます。
-
エラーが発生したタスクや中断したタスクを画面から削除できます。
-
自動削除を有効にした場合、画面の表示最大件数に達しているときに、新たなタスクを実行すると、古いタスクから順に自動的に削除されます。
-
実行中のタスクは削除できません。
[タスク自動削除無効]※
選択したタスクが完了したあと、自動的に削除されないように設定します。
[タスク自動削除有効]※
選択したタスクが完了し画面の表示最大件数に達すると、古い順に自動的に削除されるように設定します。
[テーブル情報出力]※
テーブル情報を出力させる画面が表示されます。
- 注※
-
[他のタスク]をクリックすると表示されます。
-
-
該当するタスクの情報を確認します。
タスク名のリンクをクリックすると、詳細な情報を確認できます。
