3.16.12 関連コンテンツ(Storage Navigator ホストグループおよびiSCSIターゲットの管理)
- 〈この項の構成〉
(1) ホストグループ編集ウィザード

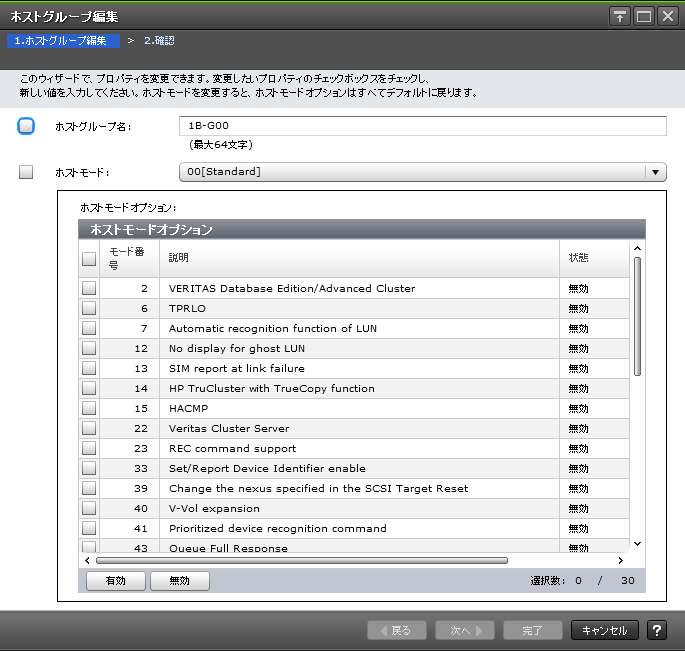

(a) [ホストグループ編集]画面
[ホストグループ名]
ホストグループ名を入力します。
ホストグループ名は最大64文字で、ASCII文字(英数字および記号)が使用できます。ただし、次の記号は使用できません。
\ / : , ; * ? " < > |
ホストグループ名の先頭と末尾に、空白文字を使用することはできません。
[ホストモード]
リストからホストモードを選択します。
[ホストモードオプション]テーブル
ホストモードオプションを設定する場合は、設定したいホストモードオプションを選択し[有効]をクリックします。ホストモードオプションが不要な場合は、不要なホストモードオプションを選択し[無効]をクリックします。
-
テーブル
項目
説明
モード番号
ホストモードオプションの番号が表示されます。
説明
ホストモードオプションの説明が表示されます。
状態
ホストモードオプションの設定([有効]または[無効])が表示されます。
-
ボタン
項目
説明
有効
ホストモードオプションが有効になります。
無効
ホストモードオプションが無効になります。

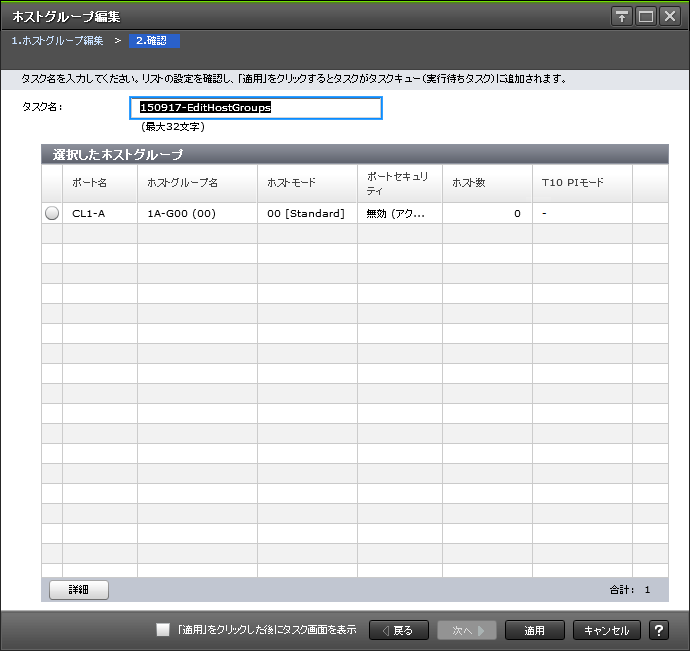

(b) [設定確認]画面
[選択したホストグループ]テーブル
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
ホストグループ名
ホストグループ名が表示されます。
ホストモード
ホストグループのホストモードが表示されます。
ポートセキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
ホスト数
ホストグループに登録されているホストの数が表示されます。
T10 PIモード
ポートのT10 PIモードの設定([有効]または[無効])が表示されます。T10 PIモードがサポートされていない場合、[-]が表示されます。
-
ボタン
項目
説明
詳細
行のラジオボタンを選択してボタンをクリックすると[ホストグループプロパティ]画面が表示されます。
(2) ホストグループに追加ウィザード(ホスト選択時)

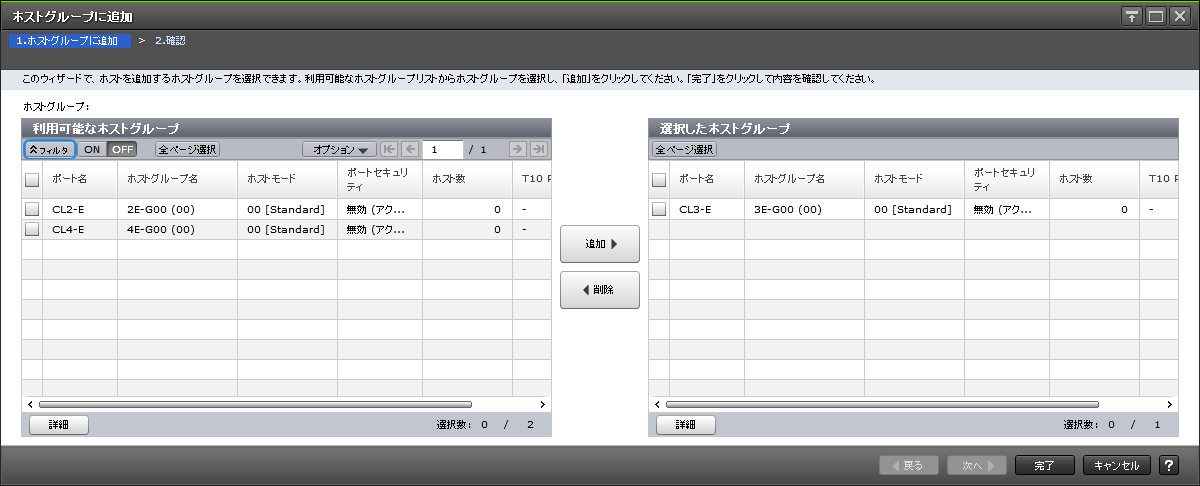

(a) [ホストグループに追加]画面
[利用可能なホストグループ]テーブル
選択したホストを登録させることができるホストグループの一覧が表示されます。各ユーザに割り当てられているホストグループだけが表示されます。
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
ホストグループ名
ホストグループ名が表示されます。
ホストモード
ホストグループのホストモードが表示されます。
ポートセキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
ホスト数
ホストグループに登録されているホストの数が表示されます。
T10 PIモード
ポートのT10 PIモードの設定([有効]または[無効])が表示されます。T10 PIモードがサポートされていない場合、[-]が表示されます。
-
ボタン
項目
説明
詳細
行のチェックボックスを選択してボタンをクリックすると[ホストグループプロパティ]画面が表示されます。
[追加]ボタン
[利用可能なホストグループ]テーブルで選択したホストグループが[選択したホストグループ]テーブルに追加されます。
[削除]ボタン
[選択したホストグループ]テーブルで選択したホストグループが[選択したホストグループ]テーブルから削除されます。
[選択したホストグループ]テーブル
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
ホストグループ名
ホストグループ名が表示されます。
ホストモード
ホストグループのホストモードが表示されます。
ポートセキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
ホスト数
ホストグループに登録されているホストの数が表示されます。
T10 PIモード
ポートのT10 PIモードの設定([有効]または[無効])が表示されます。T10 PIモードがサポートされていない場合、[-]が表示されます。
-
ボタン
項目
説明
詳細
行のチェックボックスを選択してボタンをクリックすると[ホストグループプロパティ]画面が表示されます。

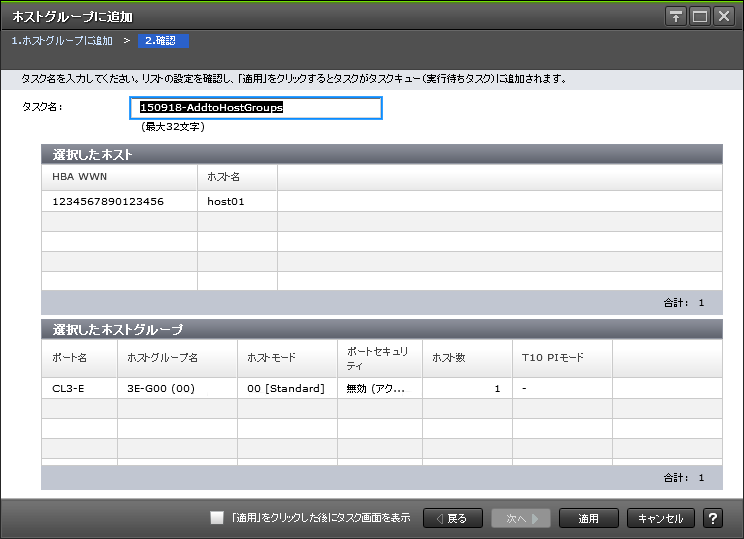

(b) [設定確認]画面
[選択したホスト]テーブル
項目 |
説明 |
---|---|
HBA WWN |
ポートのWWNが表示されます。 |
ホスト名 |
ホスト名が表示されます。 |
[選択したホストグループ]テーブル
ホストが登録されるホストグループの一覧が表示されます。
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
ホストグループ名 |
ホストグループ名が表示されます。 |
ホストモード |
ホストグループのホストモードが表示されます。 |
ポートセキュリティ |
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。 |
ホスト数 |
選択したホストを含めた、ホストグループに登録されているホストの数が表示されます。 |
T10 PIモード |
ポートのT10 PIモードの設定([有効]または[無効])が表示されます。T10 PIモードがサポートされていない場合、[-]が表示されます。 |
(3) ホスト追加ウィザード

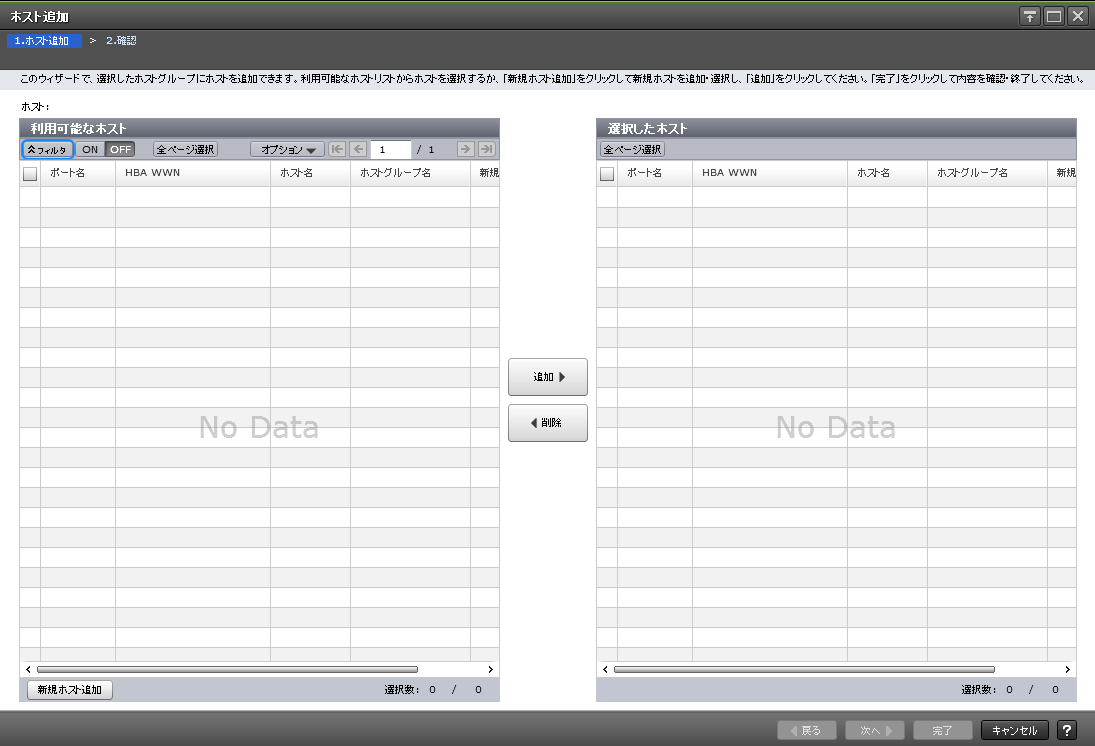

(a) [ホスト追加]画面
[利用可能なホスト]テーブル(ファイバチャネル選択時)
選択したホストグループに登録させることができるホストの一覧が表示されます。
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
HBA WWN
ポートのWWNが表示されます。
ホスト名
ホスト名が表示されます。
ホストグループ名
ホストグループ名が表示されます。
新規ホスト
ホストが新規に追加されたものかどうかが表示されます。
ストレージシステムのポートにまだケーブル接続されていない、新規に追加されたホストであれば[該当]、すでにほかのポートとケーブルで接続しているホストであれば[非該当]が表示されます。
-
ボタン
項目
説明
新規ホスト追加
ホストを新規に追加したい場合は、[新規ホスト追加]をクリックします。なお、新規ホストを追加した場合は、ポート名、ホストグループ名が空白です。
[追加]ボタン
[利用可能なホスト]テーブルで選択したホストが[選択したホスト]テーブルに追加されます。
[削除]ボタン
[選択したホスト]テーブルで選択したホストグループが[選択したホスト]テーブルから削除されます。
[選択したホスト]テーブル(ファイバチャネル選択時)
[選択したホスト]テーブルには、[利用可能なホスト]テーブルで選択されたホストが表示されます。
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。なお、[新規ホスト追加]で作成したホストの場合は空白になります。 |
HBA WWN |
ポートのWWNが表示されます。 |
ホスト名 |
ホスト名が表示されます。 |
ホストグループ名 |
ホストグループ名が表示されます。なお、[新規ホスト追加]で作成したホストの場合は空白になります。 |
新規ホスト追加 |
ホストが新規に追加されたものかどうかが表示されます。 ストレージシステムのポートにまだケーブル接続されていない、新規に追加されたホストであれば[該当]、すでにほかのポートとケーブルで接続しているホストであれば[非該当]が表示されます。 |

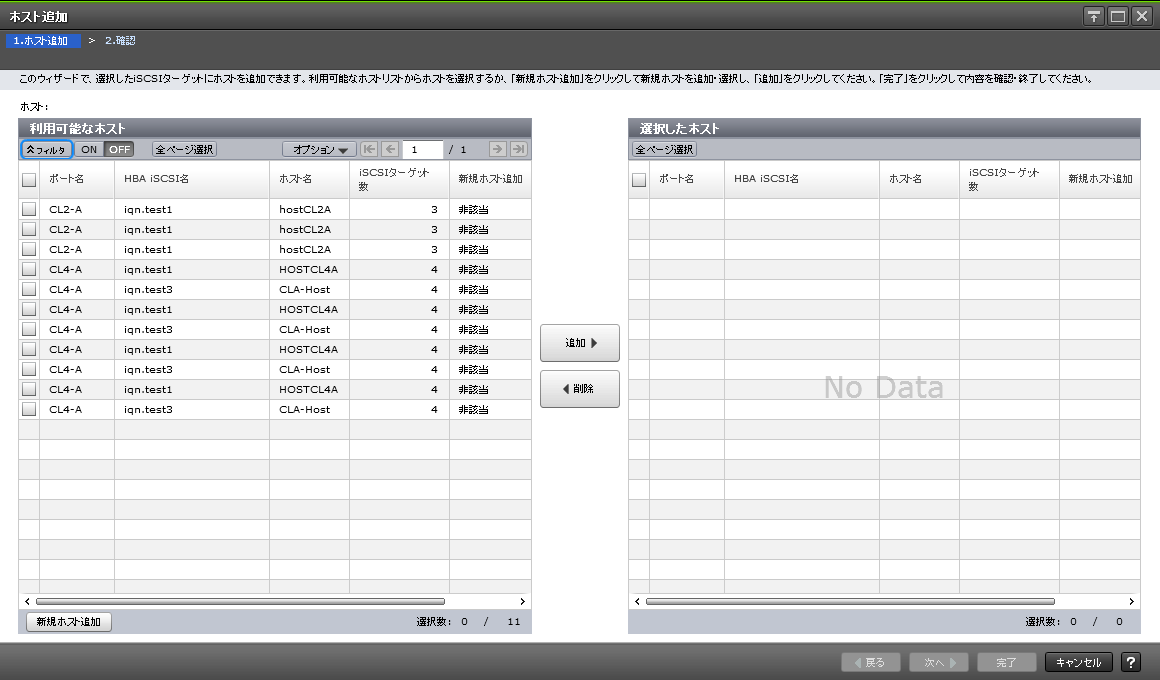

[利用可能なホスト]テーブル(iSCSI選択時)
選択したiSCSIターゲットに登録させることができるホストの一覧が表示されます。
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
HBA iSCSI名
HBAのiSCSI名が表示されます。
ホスト名
ホスト名が表示されます。
iSCSIターゲット数
iSCSIターゲット数が表示されます。
新規ホスト追加
ホストが新規に追加されたものかどうかが表示されます。
ストレージシステムのポートにまだケーブル接続されていない、新規に追加されたホストであれば[該当]、すでにほかのポートとケーブルで接続しているホストであれば[非該当]が表示されます。
-
ボタン
項目
説明
新規ホスト追加
ホストを新規に追加したい場合は、[新規ホスト追加]をクリックします。なお、新規ホストを追加した場合は、ポート名が空白です。
[追加]ボタン
[利用可能なホスト]テーブルで選択したホストが[選択したホスト]テーブルに追加されます。
[削除]ボタン
[選択したホスト]テーブルで選択したホストグループが[選択したホスト]テーブルから削除されます。
[選択したホスト]テーブル(iSCSI選択時)
[選択したホスト]テーブルには、[利用可能なホスト]テーブルで選択されたホストが表示されます。
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
HBA iSCSI名 |
HBAのiSCSI名が表示されます。 |
ホスト名 |
ホスト名が表示されます。 |
iSCSIターゲット数 |
iSCSIターゲット数が表示されます。 |
新規ホスト追加 |
ホストが新規に追加されたものかどうかが表示されます。 ストレージシステムのポートにまだケーブル接続されていない、新規に追加されたホストであれば[該当]、すでにほかのポートとケーブルで接続しているホストであれば[非該当]が表示されます。 |

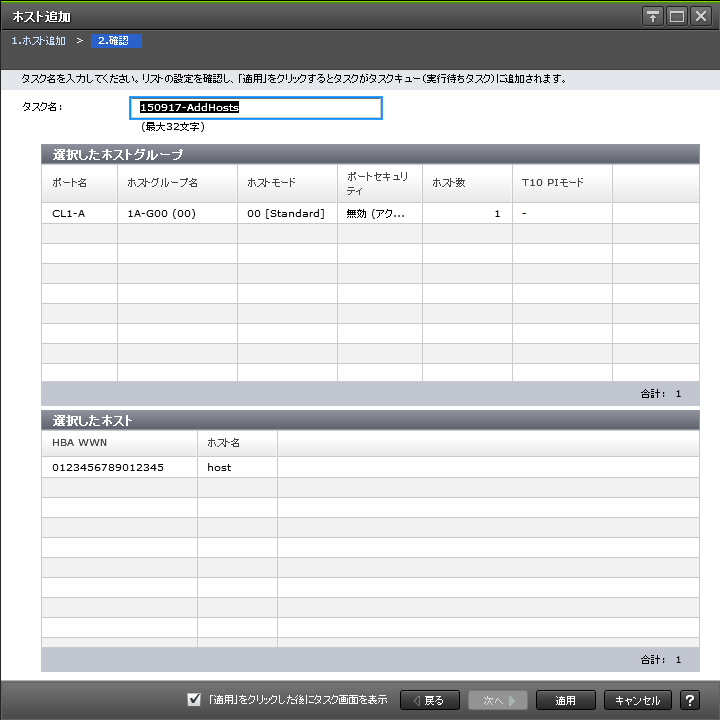

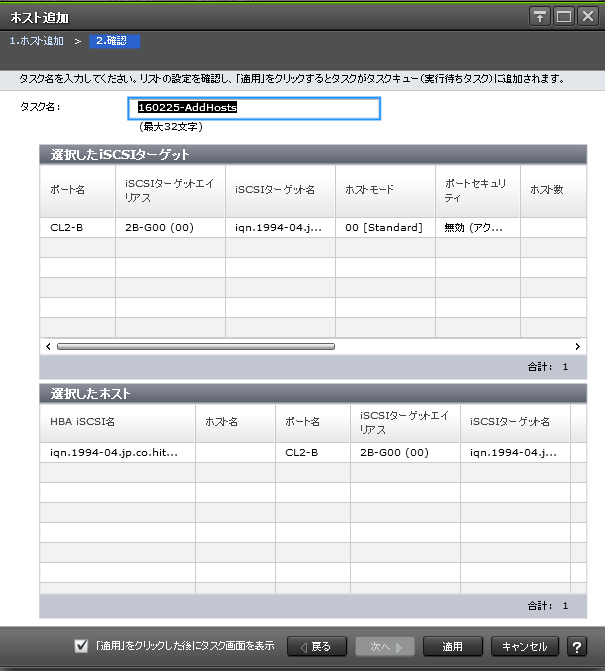

(b) [設定確認]画面
[選択したホストグループ]テーブル(ファイバチャネル選択時)
追加したホストグループの一覧が表示されます。
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
ホストグループ名 |
ホストグループ名が表示されます。 |
ホストモード |
ホストグループのホストモードが表示されます。 |
ポートセキュリティ |
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。 |
ホスト数 |
ホストグループに登録されているホストの数が表示されます。 |
T10 PIモード |
ポートのT10 PIモードの設定([有効]または[無効])が表示されます。T10 PIモードがサポートされていない場合、[-]が表示されます。 |
[選択したホスト]テーブル(ファイバチャネル選択時)
追加したホストの一覧が表示されます。
項目 |
説明 |
---|---|
HBA WWN |
ポートのWWNが表示されます。 |
ホスト名 |
ホスト名が表示されます。 |
[選択したiSCSIターゲット]テーブル(iSCSI選択時)
追加したiSCSIターゲットの一覧が表示されます。
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
iSCSIターゲットエイリアス |
iSCSIターゲットエイリアスが表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。 |
ホストモード |
ホストグループのホストモードが表示されます。 |
ポートセキュリティ |
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。 |
ホスト数 |
iSCSIターゲットに登録されているホストの数が表示されます。 |
認証 |
認証についての情報が表示されます。
|
[選択したホスト]テーブル(iSCSI選択時)
追加したホストの一覧が表示されます。
項目 |
説明 |
---|---|
HBA iSCSI名 |
HBAのiSCSI名が表示されます。 |
ホスト名 |
ホスト名が表示されます。 |
ポート名 |
ポート名が表示されます。 |
iSCSIターゲットエイリアス |
iSCSIターゲットエイリアスが表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。 |
(4) ホスト削除ウィザード
(a) [ホスト削除]画面
[選択したホスト]テーブル
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
HBA iSCSI名 |
HBAのiSCSI名が表示されます。 |
ホスト名 |
ホスト名が表示されます。 |
iSCSIターゲットエイリアス |
iSCSIターゲットエイリアス名とIDが表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。 |

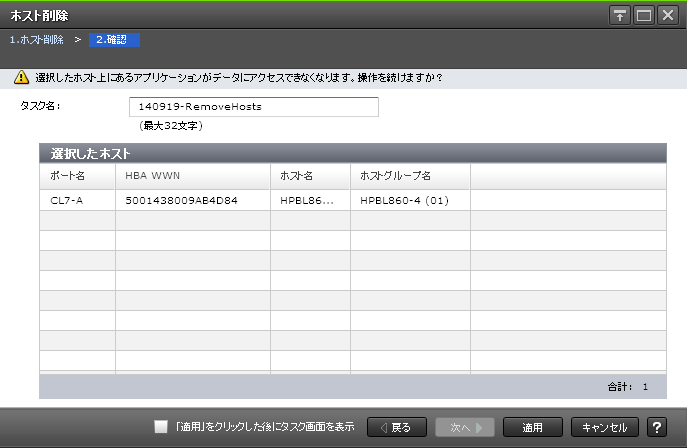

(b) [設定確認]画面
[選択したホスト]テーブル
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
HBA WWN |
ポートのWWNが表示されます。 |
ホスト名 |
ホスト名が表示されます。 |
ホストグループ名 |
ホストグループ名が表示されます。 |

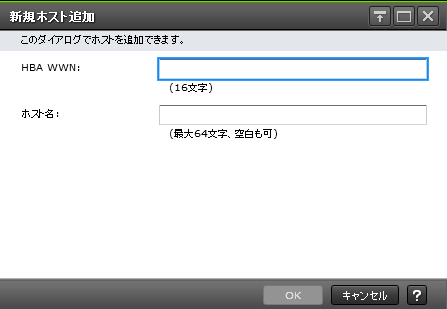

(5) [新規ホスト追加]画面
情報設定エリア(ファイバチャネル選択時)
項目 |
説明 |
---|---|
HBA WWN |
ポートのWWNを入力します(16桁の16進数で入力します)。 |
ホスト名 |
ホスト名を入力します。 ホスト名は最大64文字で、ASCII文字(英数字および記号)が使用できます。ただし、次の記号は使用できません。 \ / : , ; * ? " < > | ホスト名の先頭と末尾に、空白文字を使用することはできません。ホスト名は、大文字と小文字を区別します。 |

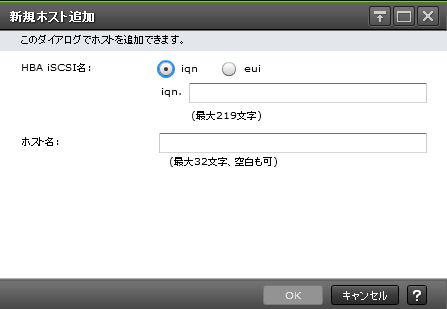

情報設定エリア(iSCSI選択時)
項目 |
説明 |
---|---|
HBA iSCSI名 |
|
ホスト名 |
ホスト名を入力します。 ホスト名は最大32文字まで入力できます。なお、ASCII文字(英数字および記号)が使用できます。ただし、次の記号は使用できません。 \ / : , ; * ? " < > | ホスト名の先頭と末尾に、空白文字を使用することはできません。ホスト名は、大文字と小文字を区別します。 |

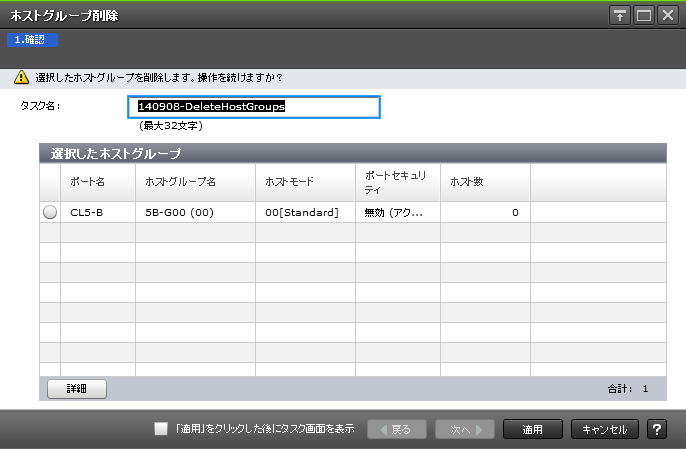

(6) [ホストグループ削除]画面
[選択したホストグループ]テーブル
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
ホストグループ名
ホストグループ名が表示されます。
ホストモード
ホストグループのホストモードが表示されます。
ポートセキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
ホスト数
ホストグループに登録されているホストの数が表示されます。
-
ボタン
項目
説明
詳細
行のラジオボタンを選択してボタンをクリックすると[ホストグループプロパティ]画面が表示されます。

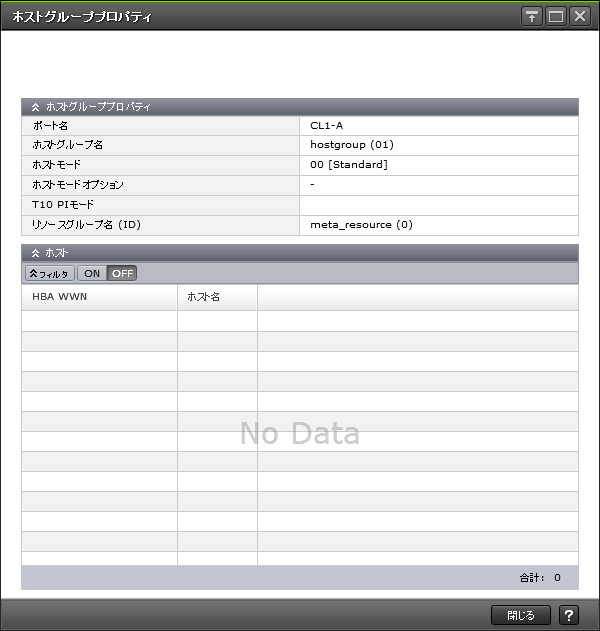

(7) [ホストグループプロパティ]画面
[ホストグループプロパティ]テーブル
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
ホストグループ名 |
ホストグループ名が表示されます。 |
ホストモード |
ホストグループのホストモードが表示されます。 |
ホストモードオプション |
有効になっているホストモードオプションの番号が表示されます。 |
T10 PIモード |
ポートのT10 PIモードの設定([有効]または[無効])が表示されます。 |
リソースグループ名(ID) |
ホストグループのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。 |
[ホスト]テーブル
項目 |
説明 |
---|---|
HBA WWN |
ポートのWWNが表示されます。 |
ホスト名 |
ホスト名が表示されます。 |
(8) iSCSIターゲット編集ウィザード

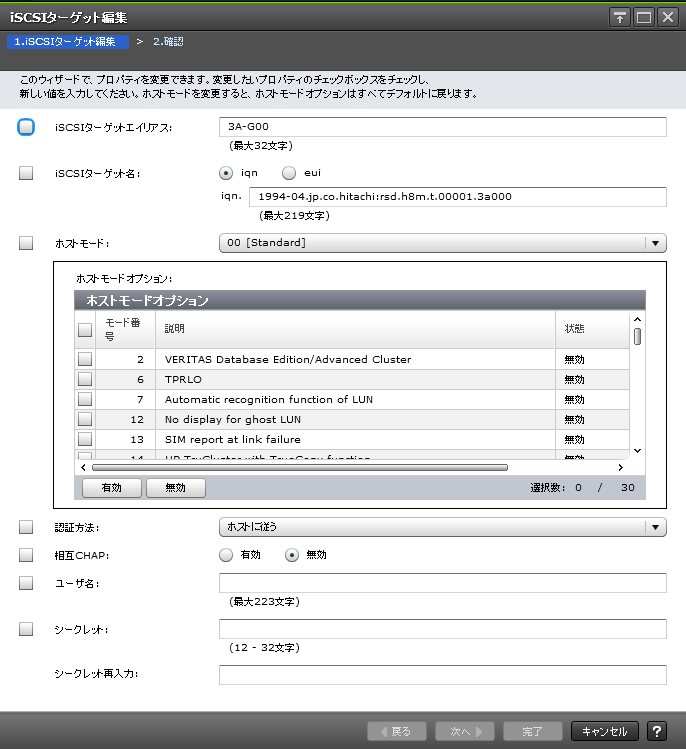

(a) [iSCSIターゲット編集]画面
[iSCSIターゲットエイリアス]
iSCSIターゲットエイリアスを入力します。
[iSCSIターゲット名]
iSCSIターゲット名を入力します。
-
[iqn]または[eui]:どちらかの形式を選択します。
-
テキストボックス:iSCSIターゲット名を入力します。
iqn形式について説明します。
形式:iqn.1994-04.jp.co.hitachi:rsd.機種名.t.シリアル番号.ポート名iSCSIターゲットID
表示例:iqn.1994-04.jp.co.hitachi:rsd.h8s.t.62507.1a002
最大219文字まで入力できます。なお、ASCII文字(英数字および記号)が使用できます。ただし、次の記号は使用できません。
\ / , ; * ? " < > |
eui形式について説明します。
形式:eui.(OUI6桁)(装置固定値)(シリアル番号)(ポート名)(iSCSI ターゲットID)
表示例:eui.02004567A425678D
16文字固定で入力します。なお、英数字が使用できます。
[ホストモード]
リストからホストモードを選択します。
[ホストモードオプション]テーブル
ホストモードオプションを設定する場合は、設定したいホストモードオプションを選択し[有効]をクリックします。ホストモードオプションが不要な場合は、不要なホストモードオプションを選択し[無効]をクリックします。
-
テーブル
項目
説明
モード番号
ホストモードオプションの番号が表示されます。
説明
ホストモードオプションの説明が表示されます。
状態
ホストモードオプションの設定([有効]または[無効])が表示されます。
-
ボタン
項目
説明
有効
ホストモードオプションが有効になります。
無効
ホストモードオプションが無効になります。
[認証方法]
認証方法([CHAP]、[認証なし]、または[ホストに従う])を選択します。[CHAP]を選択した場合、以降のオプションを設定できます。
相互CHAP
相互CHAPを設定します。
[有効]または[無効]を選択します。
[有効]を選択した場合は、双方向認証モードになります。[無効]を選択した場合は、単方向認証モードになります。
ユーザ名
ユーザ名を設定します。設定できる文字数は1~223文字までです。使用できる文字は、半角英数字(大文字と小文字の区別あり)、半角スペースおよび次に示す半角記号です。
. - + @ _ = : / [ ] ~
シークレット
ホストの認証に用いるシークレットを設定します。設定できる文字数は12~32文字までです。使用できる文字は、半角英数字、半角スペースおよび次に示す半角記号です。
. - + @ _ = : / [ ] ~
シークレット再入力
シークレットの入力確認として同じ文字を再設定します。同じ文字が入力されなかった場合、[完了]をクリックしたときにエラーメッセージが表示されます。
- 注意
-
異なるホストモードが設定されている複数のiSCSIターゲットを選択したときにポートに設定されているiSCSIターゲットが含まれていた場合、[iSCSIターゲット編集]の操作を完了することはできません。

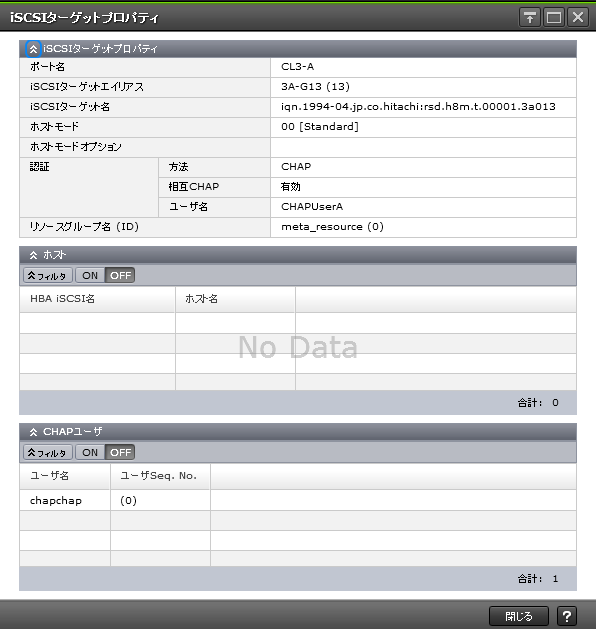

(b) [iSCSIターゲットプロパティ]画面
[iSCSIターゲットプロパティ]テーブル
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
iSCSIターゲットエイリアス |
iSCSIターゲットエイリアス名とIDが表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。 |
ホストモード |
ホストモードが表示されます。 |
ホストモードオプション |
ホストモードオプションが表示されます。 |
認証 |
認証についての情報が表示されます。
|
リソースグループ名(ID) |
iSCSIターゲットのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。 |
[ホスト]テーブル
項目 |
説明 |
---|---|
HBA iSCSI名 |
HBAのiSCSI名が表示されます。 |
ホスト名 |
ホスト名が表示されます。 |
[CHAPユーザ]テーブル
項目 |
説明 |
---|---|
ユーザ名 |
ユーザ名が表示されます。 |
ユーザSeq. No. |
ユーザシーケンスIDが括弧付きの10進数で表示されます。 |

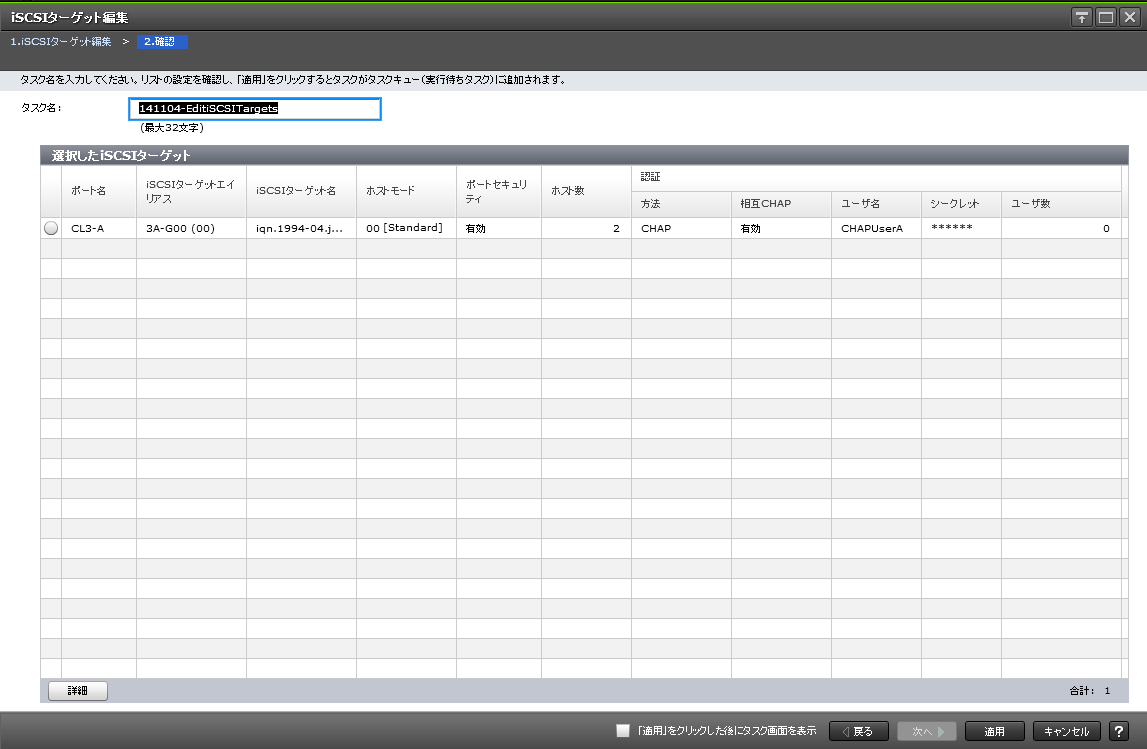

(c) [設定確認]画面
[選択したiSCSIターゲット]テーブル
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
iSCSIターゲットエイリアス
iSCSIターゲットエイリアスが表示されます。
iSCSIターゲット名
iSCSIターゲット名が表示されます。
ホストモード
ホストグループのホストモードが表示されます。
ポートセキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
ホスト数
iSCSIターゲットに登録されているホストの数が表示されます。
認証
認証についての情報が表示されます。
-
[方法]:認証方法の設定([CHAP]、[認証なし]、または[ホストに従う])が表示されます。
-
[相互CHAP]:相互CHAPの設定([有効]または[無効])が表示されます。
-
[ユーザ名]:ユーザ名が表示されます。
-
[シークレット]:シークレットが設定されている場合、[******](6個のアスタリスク)が表示されます。
-
[ユーザ数]:ユーザ数が表示されます。
-
-
ボタン
項目
説明
詳細
行のラジオボタンを選択してボタンをクリックすると[iSCSIターゲットプロパティ]画面が表示されます。
- メモ
-
この[設定確認]画面の説明は単一のタスクを実行したケースを表示しています。複数のタスクを連結して実行した場合には、すべての設定項目が画面上に表示されます。項目の内容を確認したい場合には、[戻る]で各[設定]画面へ戻り、ヘルプボタンをクリックして参照してください。

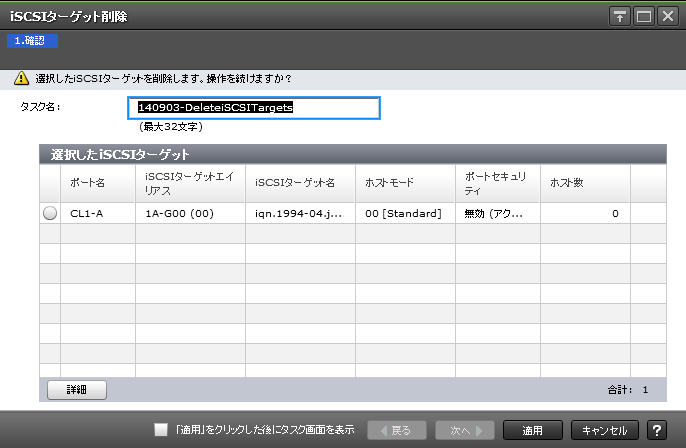

(9) [iSCSIターゲット削除]画面
[選択したiSCSIターゲット]テーブル
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
iSCSIターゲットエイリアス
iSCSIターゲットエイリアス名とIDが表示されます。
iSCSIターゲット名
iSCSIターゲット名が表示されます。
ホストモード
ホストモードが表示されます。
ポートセキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
ホスト数
ホストの数が表示されます。
-
ボタン
項目
説明
詳細
行のラジオボタンを選択してボタンをクリックすると[iSCSIターゲットプロパティ]画面が表示されます。

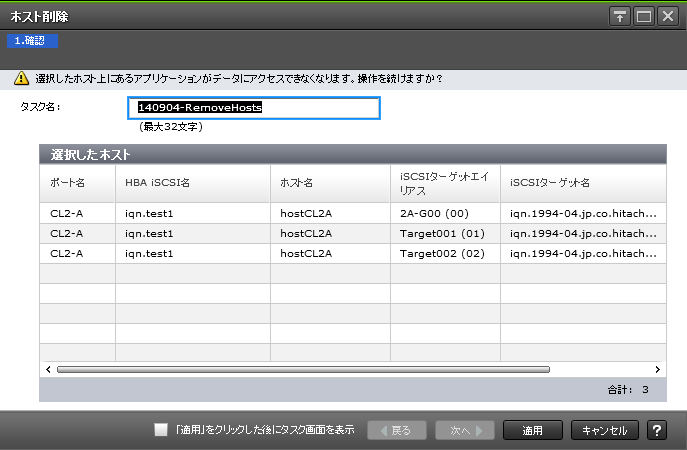

(10) [ホスト削除]画面
[選択したホスト]テーブル
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
HBA iSCSI名 |
HBAのiSCSI名が表示されます。 |
ホスト名 |
ホスト名が表示されます。 |
iSCSIターゲットエイリアス |
iSCSIターゲットエイリアス名とIDが表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。 |
