3.17.5 関連コンテンツ(Storage Navigator LUパスの管理)
(1) LUNパス追加ウィザード

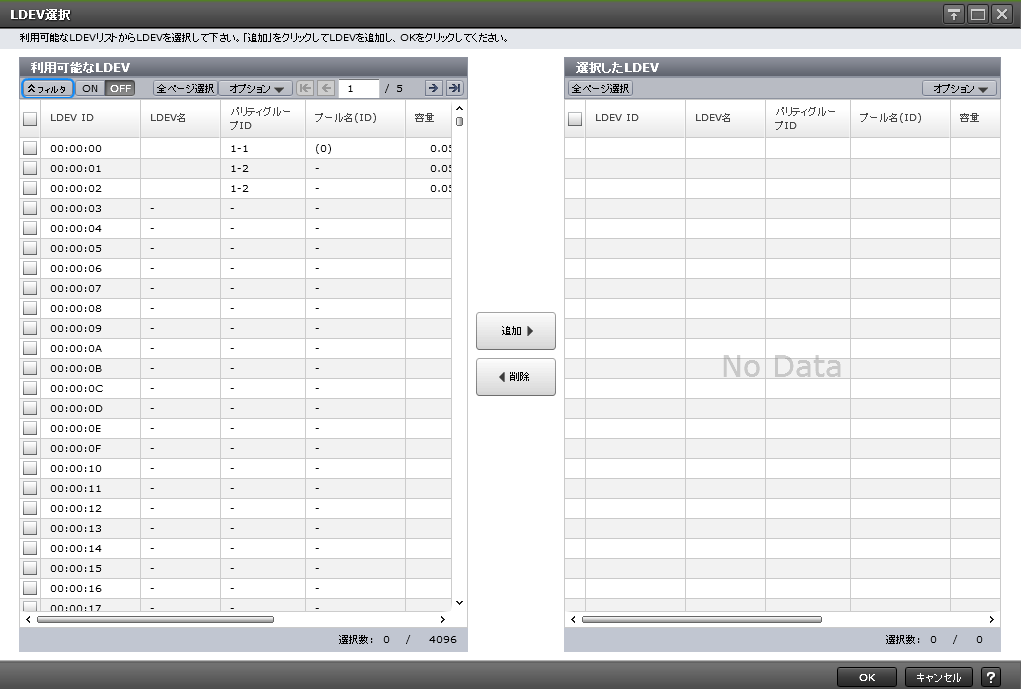

(a) [LDEV選択]画面
[利用可能なLDEV]テーブル
項目 |
説明 |
---|---|
LDEV ID |
LDEV IDが表示されます。未定義のLDEVも表示されます。LDEVが未定義の場合、[LDEV名]以降の項目は[-]が表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
パリティグループID |
LDEVが属するパリティグループIDが表示されます。 |
プール名(ID) |
LDEVが属するプール名とIDが表示されます。 |
容量 |
LDEVの容量が表示されます。 |
プロビジョニングタイプ |
LDEVの種類が表示されます。 [Basic]:内部ボリュームです。 [DP]:Dynamic Provisioningの仮想ボリュームです。 [外部ボリューム]:外部ボリュームです。 [Snapshot]:Thin Imageのボリュームです。 [ALU]:ALU属性のLDEVです。 |
属性 |
LDEVの属性が表示されます。 [コマンドデバイス]:コマンドデバイスです。 [リモートコマンドデバイス]:リモートコマンドデバイスです。 [JNL VOL]:ジャーナルボリュームです。 [プールVOL]:プールボリュームです。括弧内の番号はプールIDです。 [Quorumディスク]:global-active deviceで使用しているQuorumディスクです。 [ALU]:ALU属性のLDEVです。 [SLU]:SLU属性のLDEVです。 [データダイレクトマップ]:データダイレクトマップ属性のLDEVです。 [重複排除用システムデータボリューム(フィンガープリント)]:重複排除用システムデータボリューム(フィンガープリント)です。 [重複排除用システムデータボリューム(データストア)]:重複排除用システムデータボリューム(データストア)です。 [-]:属性が設定されていないLDEVです。 |
ジャーナルID |
属性が[JNL VOL]の場合、ジャーナルIDが表示されます。属性が[JNL VOL]以外の場合は、[-]が表示されます。 |
[追加]ボタン
[利用可能なLDEV]テーブルで行のチェックボックスを選択してボタンをクリックすると、選択したLDEVが[選択したLDEV]テーブルに追加されます。
[削除]ボタン
[選択したLDEV]テーブルで行のチェックボックスを選択してボタンをクリックすると、選択したLDEVが[選択したLDEV]テーブルから削除され、[利用可能なLDEV]テーブルに移動します。
[選択したLDEV]テーブル
項目 |
説明 |
---|---|
LDEV ID |
LDEV IDが表示されます。未定義のLDEVも表示されます。LDEVが未定義の場合、[LDEV名]以降の項目は[-]が表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
パリティグループID |
LDEVが属するパリティグループIDが表示されます。 |
プール名(ID) |
LDEVが属するプール名とIDが表示されます。 |
容量 |
LDEVの容量が表示されます。 |
プロビジョニングタイプ |
LDEVの種類が表示されます。 [Basic]:内部ボリュームです。 [DP]:Dynamic Provisioningの仮想ボリュームです。 [外部ボリューム]:外部ボリュームです。 [Snapshot]:Thin Imageのボリュームです。 [ALU]:ALU属性のLDEVです。 |
属性 |
LDEVの属性が表示されます。 [コマンドデバイス]:コマンドデバイスです。 [リモートコマンドデバイス]:リモートコマンドデバイスです。 [JNL VOL]:ジャーナルボリュームです。 [プールVOL]:プールボリュームです。括弧内の番号はプールIDです。 [Quorumディスク]:global-active deviceで使用しているQuorumディスクです。 [ALU]:ALU属性のLDEVです。 [SLU]:SLU属性のLDEVです。 [データダイレクトマップ]:データダイレクトマップ属性のLDEVです。 [重複排除用システムデータボリューム(フィンガープリント)]:重複排除用システムデータボリューム(フィンガープリント)です。 [重複排除用システムデータボリューム(データストア)]:重複排除用システムデータボリューム(データストア)です。 [-]:属性が設定されていないLDEVです。 |
ジャーナルID |
属性が[JNL VOL]の場合、ジャーナルIDが表示されます。属性が[JNL VOL]以外の場合は、[-]が表示されます。 |
(b) [ポート/ホストグループ/iSCSIターゲット]画面
-
サマリ
-
[ホストグループ/iSCSIターゲット]タブ
-
[ホスト]タブ
-
[ポート]タブ
-
[ログインWWN/iSCSI名]タブ
-
[CHAPユーザ]タブ
サマリ
項目 |
説明 |
---|---|
ポート数 |
ポート数が表示されます。 |
[ホストグループ / iSCSIターゲット]タブ
各ユーザに割り当てられているホストグループまたはiSCSIターゲットだけが表示されます。
-
ボタン
項目
説明
ホストグループ作成
[ホストグループ作成]画面が表示されます。
iSCSIターゲット作成
[iSCSIターゲット作成]画面が表示されます。
LUNパス追加
[LUNパス追加]画面が表示されます。
ホスト追加※
[ホスト追加]画面が表示されます。
ホストグループ削除※
[ホストグループ削除]画面が表示されます。
iSCSIターゲット削除※
[iSCSIターゲット削除]画面が表示されます。
ホストグループ編集※
[ホストグループ編集]画面が表示されます。
iSCSIターゲット編集※
[iSCSIターゲット編集]画面が表示されます。
交替パス作成※
[交替パス作成]画面が表示されます。
CHAPユーザ追加※
[CHAPユーザ追加]画面が表示されます。
ターゲットCHAPユーザ削除※
[ターゲットCHAPユーザ削除]画面が表示されます。
非対称アクセス状態編集※
[非対称アクセス状態編集]画面が表示されます。詳細については、global-active deviceユーザガイドを参照してください。
テーブル情報出力※
テーブル情報を出力させる画面が表示されます。
- 注※
[他のタスク]をクリックすると表示されます。
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
ポート名をクリックすると[個別のポート]画面に遷移します。
タイプ
ポートタイプが表示されます。
[Fibre]:ファイバチャネルポートです。
[iSCSI]:iSCSIポートです。
ホストグループ名/iSCSIターゲットエイリアス
ホストグループまたはiSCSIターゲットエイリアスのアイコンと名称が表示されます。
ホストグループ名またはiSCSIターゲットエイリアスをクリックすると[個別のホストグループ/iSCSIターゲット]画面に遷移します。
ホストグループID/iSCSIターゲットID※
ホストグループまたはiSCSIターゲットのIDが表示されます。
iSCSIターゲット名
iSCSIターゲット名が表示されます。
ホストモード
ホストモードが表示されます。
ポートセキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
ホスト数
ホストの数が表示されます。
LUN数
LUNの数が表示されます。
認証
認証についての情報が表示されます。ファイバチャネル接続の場合、[-]が表示されます。
-
[方法]:認証方法の設定([CHAP]、[認証なし]、または[ホストに従う])が表示されます。
-
[相互CHAP]:相互CHAPの設定([有効]または[無効])が表示されます。
-
[ユーザ名]:ユーザ名が表示されます。
-
[ユーザ数]:ユーザ数が表示されます。
ALUA使用※
ALUAの使用状況が表示されます。
[該当]:ALUAを使用しています。
[非該当]:ALUAを使用していません。
非対称アクセス状態※
ポートの非対称アクセス状態が表示されます。
[Active/Optimized]:ホストからのアクセスが、優先的に実行されます。
[Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。
T10 PIモード※
ポートのT10 PIモードの設定([有効]または[無効])が表示されます。T10 PIモードがサポートされていない場合、[-]が表示されます。
リソースグループ名(ID)
ホストグループまたはiSCSIターゲットのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。
仮想ストレージマシン※
ポートの、仮想ストレージマシンのモデルとシリアル番号が表示されます。
- 注※
この項目は、初期状態では表示されません。項目を表示する場合は、[カラム設定]画面で設定を変更してください。[カラム設定]画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。
-
[ホスト]タブ
各ユーザに割り当てられているホストグループに登録されたHBA WWNだけが表示されます。また、各ユーザに割り当てられているiSCSIターゲットに登録されたiSCSI名だけが表示されます。
-
ボタン
項目
説明
ホストグループに追加
[ホストグループに追加]画面が表示されます。
ホスト編集
[ホスト編集]画面が表示されます。
ホストプロパティ参照(iSCSI)
[ホストプロパティ]画面が表示されます。
ホスト削除(Fibre)※
[ホスト削除]画面が表示されます。
ホスト削除(iSCSI)※
[ホスト削除]画面が表示されます。
テーブル情報出力※
テーブル情報を出力させる画面が表示されます。
- 注※
[他のタスク]をクリックすると表示されます。
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
ポート名をクリックすると[個別のポート]画面に遷移します。
タイプ
ポートタイプが表示されます。
[Fibre]:ファイバチャネルポートです。
[iSCSI]:iSCSIポートです。
HBA WWN / iSCSI名
HBA WWNのアイコンとWWNが表示されます。またはHBA iSCSI名のアイコンとiSCSI名が表示されます。
ホスト名
ホスト名が表示されます。
ホストグループ名
ホストグループ名が表示されます。
iSCSIターゲット数
iSCSIターゲット数が表示されます。
[ポート]タブ
各ユーザに割り当てられているポートだけが表示されます。
-
ボタン
項目
説明
ポート編集
[ポート編集]画面が表示されます。
ポートCHAPユーザ削除
[ポートCHAPユーザ削除]画面が表示されます。
T10 PIモード編集
[T10 PIモード編集]画面が表示されます。
テーブル情報出力
テーブル情報を出力させる画面が表示されます。
-
テーブル
項目
説明
ポート名
ポートのアイコンとポートの名前が表示されます。
ポート名をクリックすると[個別のポート]画面に遷移します。
タイプ
ポートタイプが表示されます。
[Fibre]:ファイバチャネルポートです。
[iSCSI]:iSCSIポートです。
アダプタタイプ※
ポートのアダプタタイプが表示されます。
iSCSI仮想ポートモード
ポートに設定されているiSCSI仮想ポートモードが表示されます。
[有効]:iSCSI仮想ポートモードが有効です。
[無効]:iSCSI仮想ポートモードが無効です。
[-]:iSCSI仮想ポートモードをサポートしていないポートです。
WWN / iSCSI名
ポートのWWNまたはポートのiSCSIイニシエータ名が表示されます。
IPv4
IPv4に対応する情報が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
-
[IPアドレス]:IPアドレスが表示されます。
-
[サブネットマスク※]:サブネットマスクが表示されます。
-
[デフォルトゲートウェイ※]:デフォルトゲートウェイが表示されます。
IPv6
IPv6に対応する情報が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
-
[モード]:IPv6の有効または無効が表示されます。
-
[リンクローカルアドレス]:リンクローカルアドレスが表示されます。
-
[グローバルアドレス]:グローバルアドレスが表示されます。
-
[グローバルアドレス2※]:グローバルアドレスが表示されます。
-
[サブネットプレフィックス※]:アドレスのサブネットプレフィックスが表示されます。
-
[設定したデフォルトゲートウェイ※]:割り当てられているデフォルトゲートウェイアドレスが表示されます。
ポートスピード
ポートのデータ転送速度が表示されます。
1Gbps、4Gbps、8Gbps、10Gbps、16Gbps、または32Gbpsが表示されます。ポートスピードがAutoに設定されている場合はAuto(1Gbps、4Gbps、8Gbps、10Gbps、16Gbps、または32Gbps)が表示されます。なお、括弧内の値は、ストレージシステムによって設定されます。リンクアップしていない場合、括弧内に[-](ハイフン)が表示されます。
SFPデータ転送速度※
SFPデータ転送速度が表示されます。
10Gbps、16Gbps、または32Gbpsが表示されます。なお、iSCSI(Copper)の場合、[-]が表示されます。
セキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
アドレス(ループID)
ポートのアドレスが表示されます。
Fabric
Fabricスイッチを使用するかどうかが表示されます。
接続形態
トポロジが表示されます。
TCPポート番号※
TCPポートの番号が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
イーサネットMTU サイズ(Byte)
イーサネットでのMTUサイズが表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
-
[MTU]:設定されているMTUサイズです。
-
[リンクMTU]:データ転送のための現時点のMTUサイズです。
MACアドレス※
MACアドレスが表示されます。
Keep Alive タイマ(秒)※
Keep Alive タイマの設定値が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
選択型ACK※
選択型ACKの設定が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
遅延ACK※
遅延ACKの設定が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
最大ウィンドウサイズ(KB)※
最大ウィンドウサイズの設定値が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
iSNSサーバ※
iSNSサーバに関する情報が表示されます。
-
[モード]:iSNSサーバの有効または無効が表示されます。
-
[IPアドレス]:iSNSサーバのIPアドレスが表示されます。
-
[TCPポート番号]:iSNSサーバのTCPポート番号が表示されます。
VLAN※
VLANに関する情報が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
-
[タギングモード]:タギングモードの設定が表示されます。
-
[ID]:IDが表示されます。
認証
認証に関する情報が表示されます。
-
[CHAPユーザ名]:ユーザ名が表示されます。
-
[使用済み]:CHAPユーザ名が、CHAP認証で使用されているかどうかが表示されます。
CHAP認証で使用されているCHAPユーザ名であれば[該当]、CHAP認証で使用されていないCHAPユーザ名であれば[非該当]が表示されます。
T10 PIモード※
ポートのT10 PIモードの設定([有効]または[無効])が表示されます。
リソースグループ名(ID)
ポートのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。
仮想ストレージマシン※
ポートの、仮想ストレージマシンのモデルとシリアル番号が表示されます。
- 注※
この項目は、初期状態では表示されません。項目を表示する場合は、[カラム設定]画面で設定を変更してください。[カラム設定]画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。
-
[ログインWWN/iSCSI名]タブ
-
ボタン
項目
説明
ホストグループに追加
[ホストグループに追加]画面が表示されます。
ログインWWN削除
[ログインWWN削除]画面が表示されます。
ログインiSCSI名削除
[ログインiSCSI名削除]画面が表示されます。
ログインWWN状態参照※
[ログインWWN状態参照]画面が表示されます。
ログインiSCSI名状態参照※
[ログインiSCSI名状態参照]画面が表示されます。
テーブル情報出力※
テーブル情報を出力させる画面が表示されます。
- 注※
[他のタスク]をクリックすると表示されます。
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
ポート名をクリックすると[個別のポート]画面に遷移します。
タイプ
ポートタイプが表示されます。
[Fibre]:ファイバチャネルポートです。
[iSCSI]:iSCSIポートです。
HBA WWN / iSCSI名
HBA WWNまたはiSCSIのアイコンと値が表示されます。
ホスト名
ホスト名が表示されます。
ホストグループ名
ホストグループ名が表示されます。
iSCSIターゲット数
iSCSIターゲット数が表示されます。
[CHAPユーザ]タブ
-
ボタン
項目
説明
CHAPユーザ編集
[CHAPユーザ編集]画面が表示されます。
CHAPユーザ削除
[CHAPユーザ削除]画面が表示されます。
テーブル情報出力
テーブル情報を出力させる画面が表示されます。
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
ポート名をクリックすると[個別のポート]画面に遷移します。
ユーザ名
ユーザ名が表示されます。ユーザ名をクリックすると[CHAPユーザプロパティ]画面が表示されます。
iSCSIターゲット数
iSCSIターゲット数が表示されます。
(c) [LUNパス追加]画面
[追加したLUN]テーブル
-
テーブル
項目
説明
LDEV ID
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。
LDEV名
LDEV名が表示されます。
パリティグループID
パリティグループIDが表示されます。
プール名(ID)
プール名とプールIDが表示されます。
プールボリュームとして使用されていない場合は[-]が表示されます。
容量
LDEVのサイズが表示されます。
プロビジョニングタイプ
LDEVの種別が表示されます。
[Basic]:内部ボリュームです。
[外部ボリューム]:外部ボリュームです。
[DP]:Dynamic Provisioningの仮想ボリュームです。
[Snapshot]:Thin Imageのボリュームです。
属性
LDEVの属性が表示されます。
[コマンドデバイス]:コマンドデバイスです。
[リモートコマンドデバイス]:リモートコマンドデバイスです。
[データダイレクトマップ]:データダイレクトマップ属性のLDEVです。
[-]:属性が設定されていないLDEVです。
T10 PI
LDEVのT10 PI属性の設定が表示されます。
[有効]:LDEVにはT10 PI属性が設定されています。
[無効]:LDEVにはT10 PI属性が設定されていません。
[-]:T10 PIがサポートされていないLDEVです。
LUN ID (選択されたホストグループの個数またはiSCSIターゲットの個数パス)
設定されたLUN IDが表示されます。
ポート名/ホストグループ名またはiSCSIターゲット名
設定されたポート名とホストグループ名またはiSCSIターゲット名が表示されます。この項目は設定されたホストグループの個数またはiSCSIターゲットの個数だけ表示されます。
-
ボタン
項目
説明
LDEV設定変更
LDEV名の設定を変更したい場合は、対象のLDEVを選択したあとに[LDEV設定変更]をクリックします。
LUN ID変更
LUN IDの設定を変更したい場合は、ポート名/ホストグループ名またはiSCSIターゲット名のテーブルカラムのチェックを付け、対象のLDEVを選択したあとに[LUN ID変更]をクリックします。

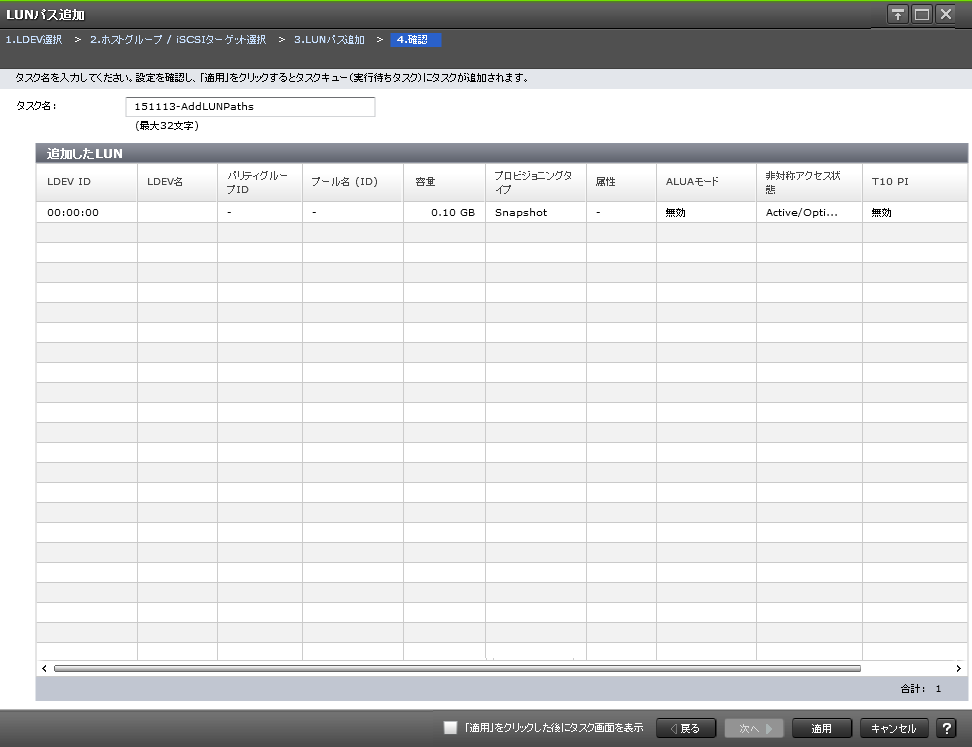

(d) [設定確認]画面
[追加したLUN]テーブル
項目 |
説明 |
---|---|
LDEV ID |
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
パリティグループID |
パリティグループIDが表示されます。 |
プール名(ID) |
プール名とプールIDが表示されます。 プールボリュームとして使用されていない場合は[-]が表示されます。 |
容量 |
LDEVのサイズが表示されます。 |
プロビジョニングタイプ |
LDEVの種別が表示されます。 [Basic]:内部ボリュームです。 [外部ボリューム]:外部ボリュームです。 [DP]:Dynamic Provisioningの仮想ボリュームです。 [Snapshot]:Thin Imageのボリュームです。 |
属性 |
LDEVの属性が表示されます。 [コマンドデバイス]:コマンドデバイスです。 [リモートコマンドデバイス]:リモートコマンドデバイスです。 [データダイレクトマップ]:データダイレクトマップ属性のLDEVです。 [-]:属性が設定されていないLDEVです。 |
ALUAモード |
ALUAモードの情報が表示されます。 [有効]:LDEVはALUAで使用できます。 [無効]:LDEVはALUAで使用できません。 |
非対称アクセス状態 |
ポートの非対称アクセス状態が表示されます。 [Active/Optimized]:ホストからのアクセスが、優先的に実行されます。 [Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。 |
T10 PI |
LDEVのT10 PI属性の設定が表示されます。 [有効]:LDEVにはT10 PI属性が設定されています。 [無効]:LDEVにはT10 PI属性が設定されていません。 [-]:T10 PIがサポートされていないLDEVです。 |
LUN ID ((LUNの数)パス) |
該当するLDEVに対して設定されているLUNの数が表示されます。 |
ポート名/ホストグループ名またはiSCSIターゲット名 |
設定されたLUNのポート名とホストグループ名またはiSCSIターゲット名が表示されます。この項目は設定されたLUN IDが表示されます。 |
(2) LUNパス削除ウィザード

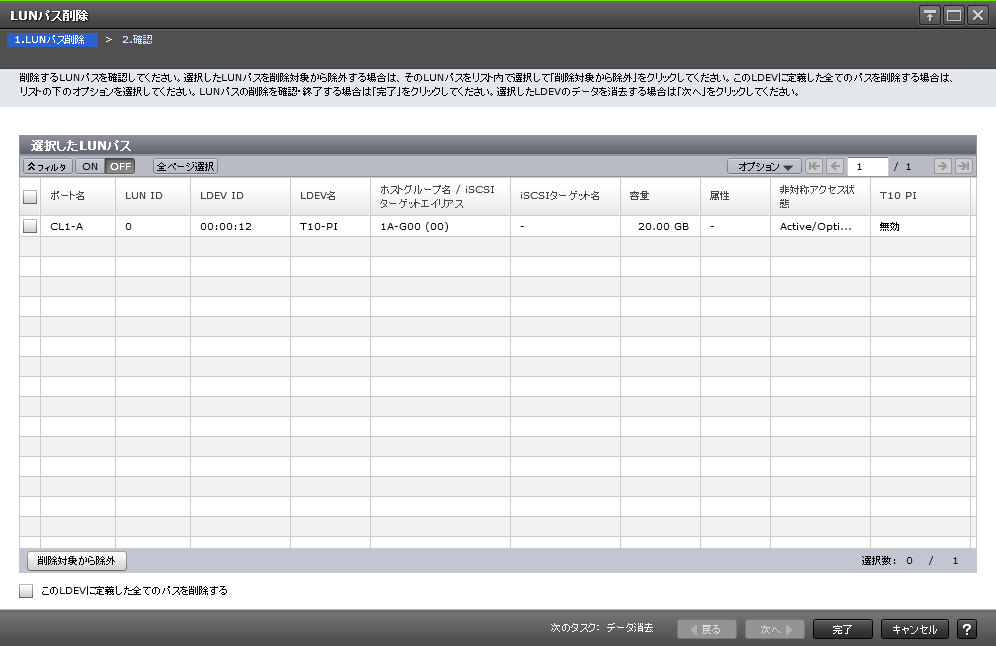

(a) [LUNパス削除]画面
[選択したLUNパス]テーブル
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
LUN ID
選択したLUNパスが表示されます。
LDEV ID
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。
LDEV名
LDEV名が表示されます。
ホストグループ名 / iSCSIターゲットエイリアス
ホストグループ名またはiSCSIターゲットエイリアスが表示されます。
iSCSIターゲット名
iSCSIターゲット名が表示されます。
容量
LDEVのサイズが表示されます。
属性
LDEVの属性が表示されます。
[コマンドデバイス]:コマンドデバイスです。
[リモートコマンドデバイス]:リモートコマンドデバイスです。
[データダイレクトマップ]:データダイレクトマップ属性のLDEVです。
[-]:属性が設定されていないLDEVです。
非対称アクセス状態
ポートの非対称アクセス状態が表示されます。
[Active/Optimized]:ホストからのアクセスが、優先的に実行されます。
[Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。
T10 PI
LDEVのT10 PI属性の設定([有効]または[無効])が表示されます。T10 PIがサポートされていない場合、[-]が表示されます。
-
ボタン
項目
説明
削除対象から除外
選択したLUNパスを[選択したLUNパス]テーブルから削除します。
[このLDEVに定義した全てのパスを削除する]チェックボックス
[選択したLUNパス]テーブルに表示されたLDEVのすべてのLUパスを削除する場合は、このチェックボックスを選択します。
[次のタスク]
[次へ]をクリックすると、[次のタスク]に記載されたタスクの設定に進みます。

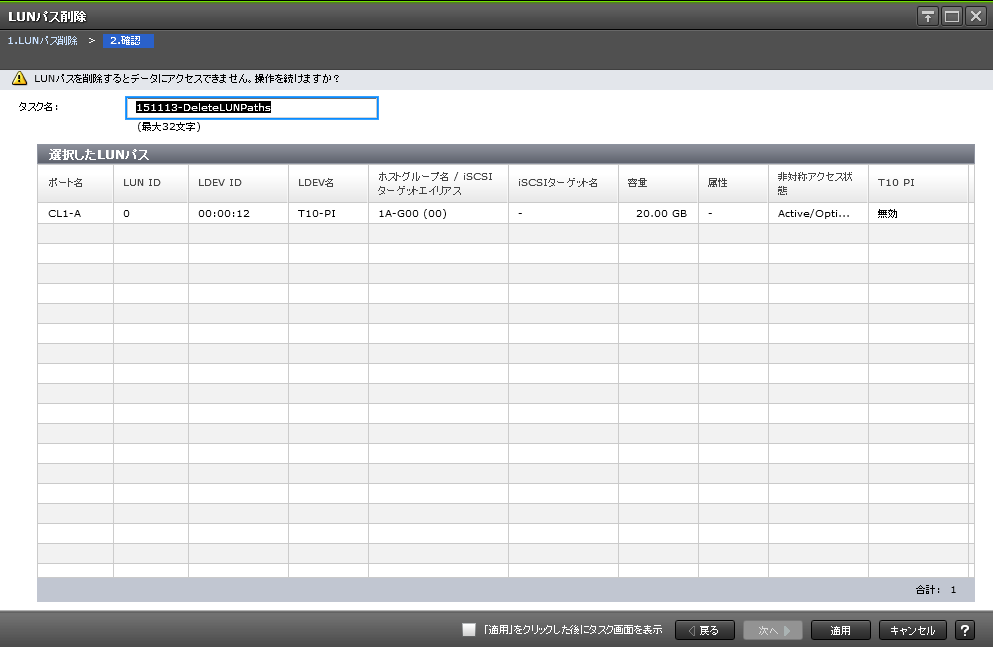

(b) [設定確認]画面
[選択したLUNパス]テーブル
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
LUN ID |
選択したLUNパスが表示されます。 |
LDEV ID |
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
ホストグループ名 / iSCSIターゲットエイリアス |
ホストグループ名またはiSCSIターゲットエイリアスが表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。 |
容量 |
LDEVのサイズが表示されます。 |
属性 |
LDEVの属性が表示されます。 [コマンドデバイス]:コマンドデバイスです。 [リモートコマンドデバイス]:リモートコマンドデバイスです。 [データダイレクトマップ]:データダイレクトマップ属性のLDEVです。 [-]:属性が設定されていないLDEVです。 |
非対称アクセス状態 |
ポートの非対称アクセス状態が表示されます。 [Active/Optimized]:ホストからのアクセスが、優先的に実行されます。 [Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。 |
T10 PI |
LDEVのT10 PI属性の設定([有効]または[無効])が表示されます。T10 PIがサポートされていない場合、[-]が表示されます。 |
- メモ
-
この[設定確認]画面の説明は単一のタスクを実行したケースを表示しています。複数のタスクを連結して実行した場合には、すべての設定項目が画面上に表示されます。項目の内容を確認したい場合には、[戻る]で各[設定]画面へ戻り、ヘルプボタンをクリックして参照してください。

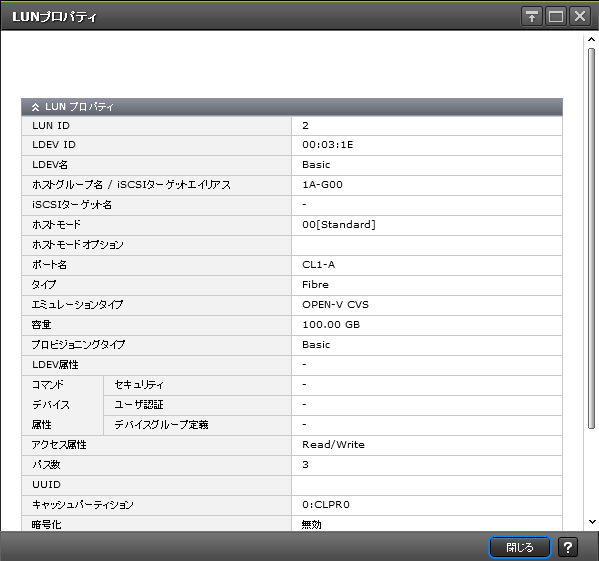

(3) [LUNプロパティ]画面
[LUNプロパティ]テーブル
選択したLUNの情報を表示します。
項目 |
説明 |
---|---|
LUN ID |
選択したLUNが表示されます。 |
LDEV ID |
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
ホストグループ名/iSCSIターゲットエイリアス |
ホストグループ名またはiSCSIターゲットエイリアスが表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。 |
ホストモード |
ホストグループのホストモードが表示されます。 |
ホストモードオプション |
有効になっているホストモードオプションの番号が表示されます。 |
ポート名 |
ポートの名前が表示されます。 |
タイプ |
ポートタイプが表示されます。 [Fibre]:ファイバチャネルポートです。 [iSCSI]:iSCSIポートです。 |
エミュレーションタイプ |
LDEVのエミュレーションタイプが表示されます。 |
容量 |
LDEVのサイズが表示されます。 |
プロビジョニングタイプ |
LDEVの種別が表示されます。 [Basic]:内部ボリュームです。 [外部ボリューム]:外部ボリュームです。 [DP]:Dynamic Provisioningの仮想ボリュームです。 [Snapshot]:Thin Imageのボリュームです。 |
LDEV属性 |
LDEVの属性が表示されます。 [コマンドデバイス]:コマンドデバイスです。 [リモートコマンドデバイス]:リモートコマンドデバイスです。 [データダイレクトマップ]:データダイレクトマップ属性のLDEVです。 [-]:属性が設定されていないLDEVです。 |
コマンドデバイス属性 |
コマンドデバイスとして使用されている場合、コマンドデバイスの属性に関する情報が表示されます。
|
アクセス属性 |
LDEVのアクセス属性が表示されます。 |
パス数 |
該当するLDEVに対して設定されているパスの数が表示されます。 |
UUID |
UUIDが表示されます。UUIDの設定がない場合は、空白になります。 |
キャッシュパーティション |
CLPRが表示されます。 |
暗号化 |
暗号化の情報が表示されます。 [有効]:LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連づけられた仮想ボリュームです。 [無効]:LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連づけられた仮想ボリュームです。 [混在]:LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。
注意:混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、[暗号化]が[有効]または[無効]のLDEVを使用してください。 [-]:外部ボリュームです。Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。 |
ALUAモード |
ALUAモードの情報が表示されます。 [有効]:LDEVはALUAで使用できます。 [無効]:LDEVはALUAで使用できません。 |
非対称アクセス状態 |
ポートの非対称アクセス状態が表示されます。 [Active/Optimized]:ホストからのアクセスが、優先的に実行されます。 [Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。 |
T10 PI |
LDEVのT10 PI属性の設定([有効]または[無効])が表示されます。 |
データダイレクトマップLDEV |
データダイレクトマップ属性のプールにあるプールボリュームのLDEV IDが表示されます。データダイレクトマップ属性が無効の場合、[-]が表示されます。 |
容量削減 |
容量削減機能の設定が表示されます。 [圧縮]:圧縮機能が設定されています。 [重複排除および圧縮]:重複排除機能および圧縮機能が設定されています。 [無効]:容量削減機能が無効です。 |
容量削減状態 |
容量削減状態が表示されます。 [Enabling]:容量削減の設定を有効にするために初期化が実行されています。 [Rehydrating]:容量削減の設定を無効にするための処理が実行されています。 [Deleting Volume]:ボリュームの削除が実行されています。 [Enabled]:容量削減の設定が有効です。 [Disabled]:容量削減の設定が無効です。 [Failed]:データが保証できない状態です。 [-]:容量削減が設定できないLDEVです。 |
重複排除データ |
重複排除機能の適用状態が表示されます。 [有効]:仮想ボリュームに重複排除機能が適用されています。 [無効]:仮想ボリュームに重複排除機能が適用されていません。 [-]:仮想ボリューム以外のボリュームの場合、または重複排除データをサポートしていないバージョンのファームウェアの場合に表示されます。 仮想ボリュームの容量削減の設定が[重複排除および圧縮]の場合、使用容量が0でも[有効]と表示されます。また、容量削減設定の無効化中で仮想ボリュームの容量削減の設定が[無効]でも重複排除済みのデータが残っている場合は[有効]と表示されます。 |
仮想ストレージマシン |
仮想ストレージマシンに関する情報が表示されます。
|
[LUN]テーブル
該当するLDEVに対して登録されているLUN ID情報の一覧を表示します。
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
タイプ |
ポートタイプが表示されます。 [Fibre]:ファイバチャネルポートです。 [iSCSI]:iSCSIポートです。 |
ホストグループ名/iSCSIターゲットエイリアス |
ホストグループ名またはiSCSIターゲットエイリアスが表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。 |
LUN ID |
LUN IDが表示されます。 |
非対称アクセス状態 |
ポートの非対称アクセス状態が表示されます。iSCSIの場合、[-]が表示されます。 [Active/Optimized]:ホストからのアクセスが、優先的に実行されます。 [Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。 |
[ホスト]テーブル
選択したLUN IDが登録されているホストグループにあるホスト一覧を表示します。
項目 |
説明 |
---|---|
タイプ |
ポートタイプが表示されます。 [Fibre]:ファイバチャネルポートです。 [iSCSI]:iSCSIポートです。 |
HBA WWN/iSCSI名 |
LDEVを参照できるホストのWWNまたはiSCSI名が表示されます。 |
ホスト名 |
ホスト名が表示されます。 |
