3.15.7 関連コンテンツ(Storage Navigator Fibre ChannelポートおよびiSCSIポートの管理)
- 〈この項の構成〉

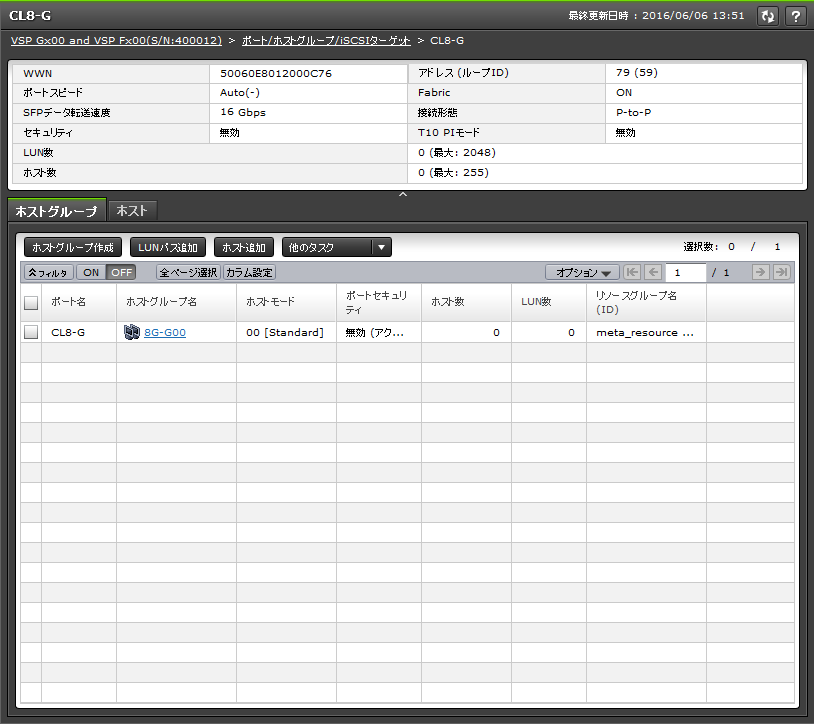

(1) 個別のポート画面(ファイバチャネル選択時)
[ストレージシステム]ツリーの[ポート / ホストグループ / iSCSIターゲット]から各ファイバチャネルポートを選択したときに表示される画面です。
-
サマリ
-
[ホストグループ]タブ
-
[ホスト]タブ
サマリ
項目 |
説明 |
---|---|
WWN |
ポートのWWNが表示されます。 |
ポートスピード |
ファイバチャネルポートのデータ転送速度が表示されます。 4Gbps、8Gbps、16Gbps、または32Gbpsが表示されます。ポートスピードがAutoに設定されている場合はAuto(4Gbps、8Gbps、16Gbps、または32Gbps)が表示されます。なお、括弧内の値は、ストレージシステムによって設定されます。リンクアップしていない場合、括弧内に[-](ハイフン)が表示されます。 |
SFPデータ転送速度 |
SFPデータ転送速度が表示されます。 16Gbps、または32Gbpsが表示されます。 |
セキュリティ |
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。 |
アドレス(ループ ID) |
ポートのアドレスが表示されます。 |
Fabric |
Fabricスイッチを使用するかどうかが表示されます。 |
接続形態 |
トポロジが表示されます。 |
T10 PIモード |
ポートのT10 PIモードの設定([有効]または[無効])が表示されます。 |
LUN数 |
該当するポートに設定されているLUNの数の合計と、該当するポートに登録できるLUNの最大数が表示されます。 |
ホスト数 |
該当するポートに設定されているホストの数の合計と、該当するポートに登録できるホストの最大数が表示されます。 |
[ホストグループ]タブ
各ユーザに割り当てられているホストグループだけが表示されます。
-
ボタン
項目
説明
ホストグループ作成
[ホストグループ作成]画面が表示されます。
LUNパス追加
[LUNパス追加]画面が表示されます。
ホスト追加
[ホスト追加]画面が表示されます。
ホストグループ削除※
[ホストグループ削除]画面が表示されます。
ホストグループ編集※
[ホストグループ編集]画面が表示されます。
交替パス作成※
[交替パス作成]画面が表示されます。
非対称アクセス状態編集※
[非対称アクセス状態編集]画面が表示されます。
テーブル情報出力※
テーブル情報を出力させる画面が表示されます。
- 注※
[他のタスク]をクリックすると表示されます。
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
ホストグループ名
ホストグループのアイコンとホストグループ名が表示されます。
ホストグループ名をクリックすると[個別のホストグループ]画面に遷移します。
ホストグループID※
ホストグループのIDが表示されます。
ホストモード
ホストグループのホストモードが表示されます。
ポートセキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
ホスト数
ホストの数が表示されます。
LUN数
LUNの数が表示されます。
ALUA使用※
ALUAの使用状況が表示されます。
[該当]:ALUAを使用しています。
[非該当]:ALUAを使用していません。
非対称アクセス状態※
ポートの非対称アクセス状態が表示されます。
[Active/Optimized]:ホストからのアクセスが、優先的に実行されます。
[Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。
リソースグループ名(ID)
ホストグループのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。
仮想ストレージマシン※
ホストグループの、仮想ストレージマシンのモデルとシリアル番号が表示されます。
- 注※
この項目は、初期状態では表示されません。項目を表示する場合は、[カラム設定]画面で設定を変更してください。[カラム設定]画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。

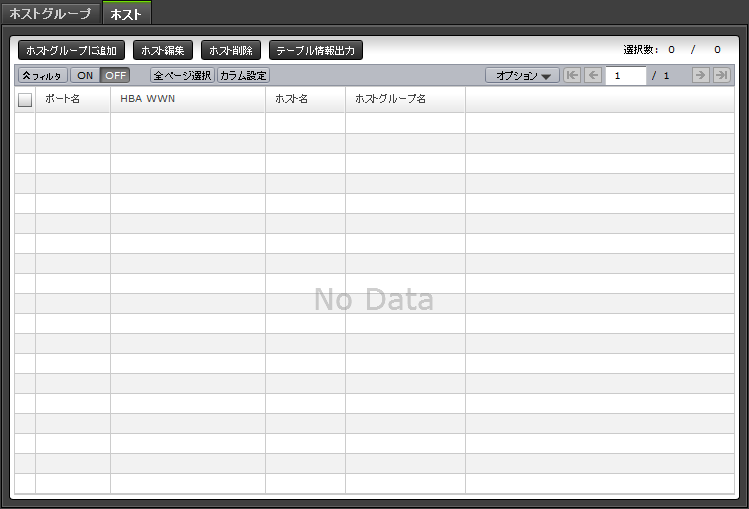

[ホスト]タブ
各ユーザに割り当てられているホストグループに登録されたHBA WWNだけが表示されます。
-
ボタン
項目
説明
ホストグループに追加
[ホストグループに追加]画面が表示されます。
ホスト編集
[ホスト編集]画面が表示されます。
ホスト削除
[ホスト削除]画面が表示されます。
テーブル情報出力
テーブル情報を出力させる画面が表示されます。
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
HBA WWN
HBA WWNのアイコンとWWNが表示されます。
ホスト名
ホスト名が表示されます。
ホストグループ名
ホストグループ名が表示されます。

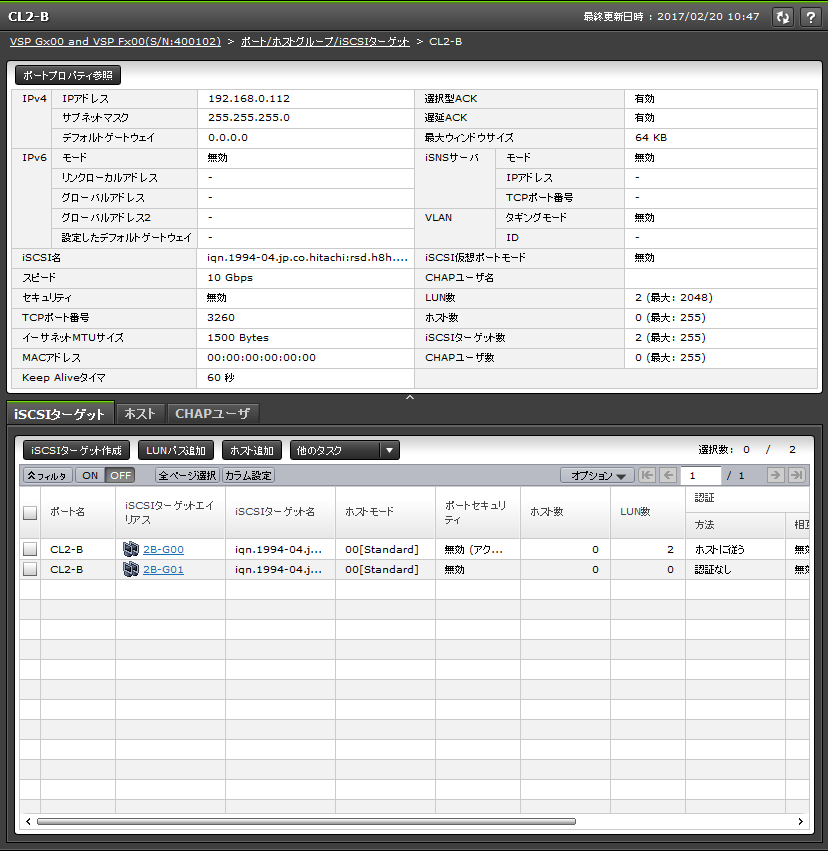

(2) 個別のポート画面(iSCSI選択時)
[ストレージシステム]ツリーの[ポート / ホストグループ / iSCSIターゲット]から各iSCSIポートを選択したときに表示される画面です。
-
サマリ
-
[iSCSIターゲット]タブ
-
[ホスト]タブ
-
[CHAPユーザ]タブ
サマリ
-
ボタン
項目
説明
ポートプロパティ参照
[ポートプロパティ]画面が表示されます。
-
テーブル
項目
説明
IPv4
IPv4に対応する情報が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
-
[IPアドレス]:IPアドレスが表示されます。
-
[サブネットマスク]:サブネットマスクが表示されます。
-
[デフォルトゲートウェイ]:デフォルトゲートウェイが表示されます。
IPv6
IPv6に対応する情報が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
-
[モード]:IPv6の有効または無効が表示されます。
-
[リンクローカルアドレス]:リンクローカルアドレスが表示されます。
-
[グローバルアドレス]:グローバルアドレスが表示されます。
-
[グローバルアドレス2]:グローバルアドレスが表示されます。
-
[設定したデフォルトゲートウェイ]:割り当てられているデフォルトゲートウェイアドレスが表示されます。
iSCSI名
ポートのiSCSI名が表示されます。
スピード
iSCSIポートのデータ転送速度が表示されます。
1Gbpsまたは10Gbpsが表示されます。ポートスピードがAutoに設定されている場合はAuto(1Gbpsまたは10Gbps)が表示されます。なお、括弧内の値は、ストレージシステムによって設定されます。
セキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
TCPポート番号
TCPポートの番号が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
イーサネットMTUサイズ
イーサネットでのMTUサイズが表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
MACアドレス
MACアドレスが表示されます。
Keep Aliveタイマ
Keep Aliveタイマの設定値が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
選択型ACK
選択型ACKの設定([有効]または[無効])が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
遅延ACK
遅延ACKの設定([有効]または[無効])が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
最大ウィンドウサイズ
最大ウィンドウサイズの設定値が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
iSNSサーバ
iSNSサーバに関する情報が表示されます。
-
[モード]:iSNSサーバの有効または無効が表示されます。
-
[IPアドレス]:IPアドレスが表示されます。
-
[TCPポート番号]:TCPポート番号が表示されます。
VLAN
VLANに関する情報が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。
-
[タギングモード]:タギングモードの設定([有効]または[無効])が表示されます。
-
[ID]:IDが表示されます。
iSCSI仮想ポートモード
ポートに設定されているiSCSI仮想ポートモードが表示されます。
[有効]:iSCSI仮想ポートモードが有効です。
[無効]:iSCSI仮想ポートモードが無効です。
[-]:iSCSI仮想ポートモードをサポートしていないポートです。
CHAPユーザ名
CHAPユーザ名が表示されます。
LUN数
該当するポートに設定されているLUNの数の合計と、該当するポートに登録できるLUNの最大数が表示されます。
ホスト数
該当するポートに設定されているホストの数の合計と、該当するポートに登録できるホストの最大数が表示されます。
iSCSIターゲット数
該当するポートに設定されているiSCSIターゲットの数の合計と、該当するポートに登録できるiSCSIターゲット最大数が表示されます。
CHAPユーザ数
該当するポートに設定されているCHAPユーザの数の合計と、該当するポートに登録できるCHAPユーザ最大数が表示されます。
-
[iSCSIターゲット]タブ
各ユーザに割り当てられているiSCSIターゲットだけが表示されます。
-
ボタン
項目
説明
iSCSIターゲット作成
[iSCSIターゲット作成]画面が表示されます。
LUNパス追加
[LUNパス追加]画面が表示されます。
ホスト追加
[ホスト追加]画面が表示されます。
iSCSIターゲット削除※
[iSCSIターゲット削除]画面が表示されます。
iSCSIターゲット編集※
[iSCSIターゲット編集]画面が表示されます。
交替パス作成※
[交替パス作成]画面が表示されます。
CHAPユーザ追加※
[CHAPユーザ追加]画面が表示されます。
ターゲットCHAPユーザ削除※
[ターゲットCHAPユーザ削除]画面が表示されます。
テーブル情報出力※
テーブル情報を出力させる画面が表示されます。
- 注※
[他のタスク]をクリックすると表示されます。
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
iSCSIターゲットエイリアス
iSCSIターゲットエイリアスのアイコンとiSCSIターゲットエイリアス名が表示されます。
iSCSIターゲットエイリアス名をクリックすると[個別のiSCSIターゲット]画面に遷移します。
iSCSIターゲットID※
iSCSIターゲットIDが表示されます。
iSCSIターゲット名
iSCSIターゲット名が表示されます。
ホストモード
iSCSIターゲットのホストモードが表示されます。
ポートセキュリティ
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。
ホスト数
ホストの数が表示されます。
LUN数
LUNの数が表示されます。
認証
認証についての情報が表示されます。
-
[方法]:認証方法の設定([CHAP]、[認証なし]、または[ホストに従う])が表示されます。
-
[相互CHAP]:相互CHAPの設定([有効]または[無効])が表示されます。
-
[ユーザ名]:ユーザ名が表示されます。
-
[ユーザ数]:ユーザ数が表示されます。
リソースグループ名(ID)
iSCSIターゲットのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。
仮想ストレージマシン※
iSCSIターゲットの、仮想ストレージマシンのモデルとシリアル番号が表示されます。
- 注※
この項目は、初期状態では表示されません。項目を表示する場合は、[カラム設定]画面で設定を変更してください。[カラム設定]画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。
-

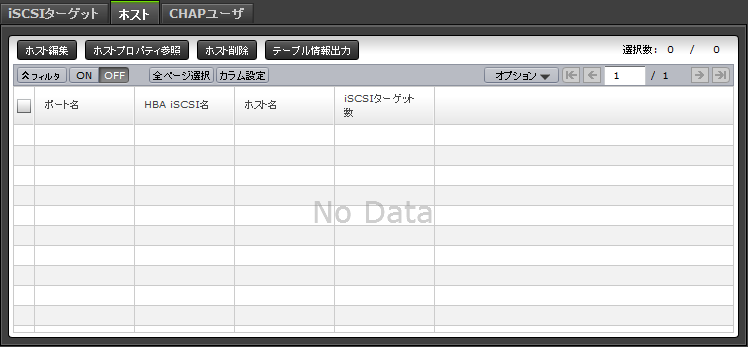

[ホスト]タブ
各ユーザに割り当てられているiSCSIターゲットに登録されたHBA iSCSIだけが表示されます。
-
ボタン
項目
説明
ホスト編集
[ホスト編集]画面が表示されます。
ホストプロパティ参照
[ホストプロパティ参照]画面が表示されます。
ホスト削除
[ホスト削除]画面が表示されます。
テーブル情報出力
テーブル情報を出力させる画面が表示されます。
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
HBA iSCSI名
HBA iSCSIのアイコンとHBAのiSCSI名が表示されます。
ホスト名
ホスト名が表示されます。
iSCSIターゲット数
iSCSIターゲット数が表示されます。

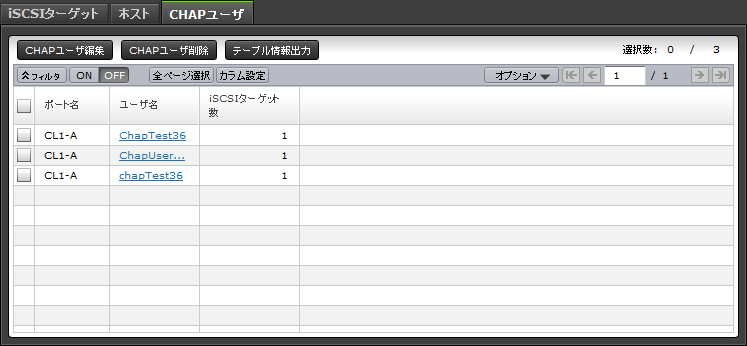

[CHAPユーザ]タブ
各ユーザに割り当てられているiSCSIターゲットに登録されたCHAPユーザだけが表示されます。
-
ボタン
項目
説明
CHAPユーザ編集
[CHAPユーザ編集]画面が表示されます。
CHAPユーザ削除
[CHAPユーザ削除]画面が表示されます。
テーブル情報出力
テーブル情報を出力させる画面が表示されます。
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
ユーザ名
ユーザ名が表示されます。ユーザ名をクリックすると[CHAPユーザプロパティ]画面が表示されます。
iSCSIターゲット数
iSCSIターゲット数が表示されます。
(3) CHAPユーザ追加ウィザード(iSCSIターゲット選択時)

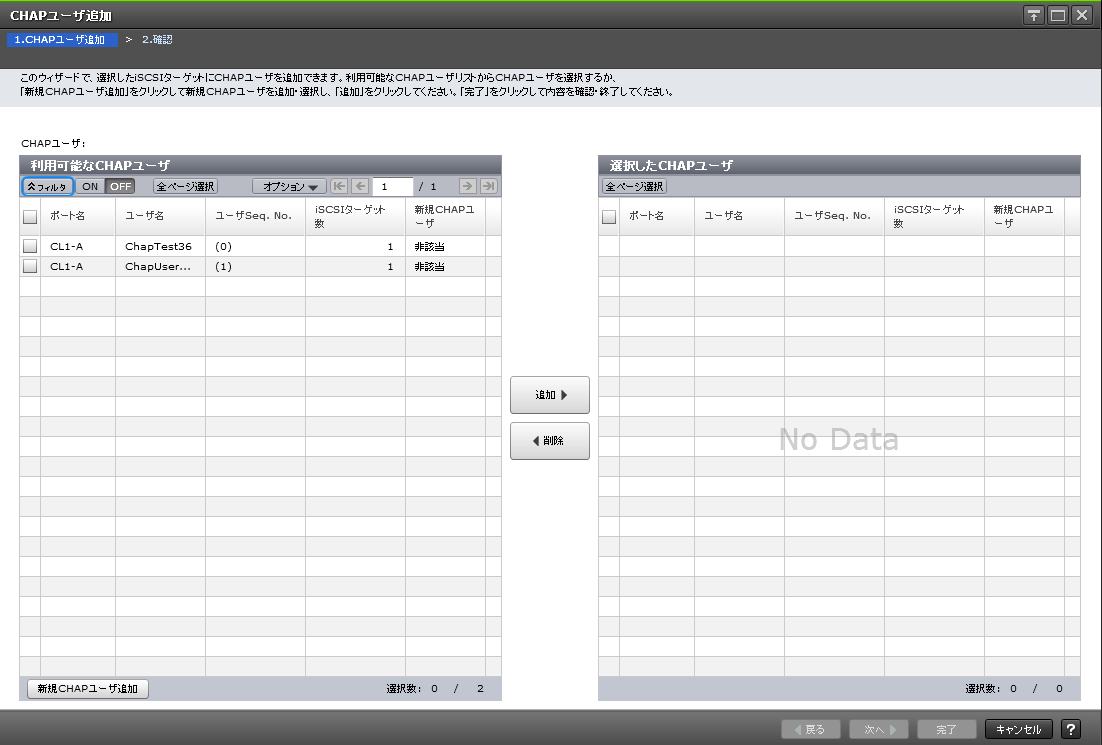

(a) [CHAPユーザ追加]画面
[利用可能なCHAPユーザ]テーブル
選択したiSCSIターゲットに登録させることができるCHAPユーザの一覧が表示されます。
-
テーブル
項目
説明
ポート名
ポートの名前が表示されます。
ユーザ名
ユーザ名が表示されます。
ユーザSeq. No.
ユーザシーケンスIDが括弧付きの10進数で表示されます。
iSCSIターゲット数
iSCSIターゲット数が表示されます。
新規CHAPユーザ
CHAPユーザが新規に追加されたものかどうかが表示されます。
[該当]:[新規CHAPユーザ追加]画面によって追加された新規のCHAPユーザです。
[非該当]:既存のCHAPユーザです。
-
ボタン
項目
説明
新規CHAPユーザ追加
CHAPユーザを新規に追加する場合、[新規CHAPユーザ追加]をクリックします。なお、新規CHAPユーザを追加した場合、ポート名は空白です。
[追加]ボタン
[利用可能なCHAPユーザ]テーブルで選択したCHAPユーザが[選択したCHAPユーザ]テーブルに追加されます。
[削除]ボタン
[選択したCHAPユーザ]テーブルで選択したCHAPユーザが[選択したCHAPユーザ]テーブルから削除されます。
[選択したCHAPユーザ]テーブル
[選択したCHAPユーザ]テーブルには、[利用可能なCHAPユーザ]テーブルで選択されたCHAPユーザが表示されます。
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
ユーザ名 |
ユーザ名が表示されます。 |
ユーザSeq. No. |
ユーザ識別IDが括弧付きの10進数で表示されます。 |
iSCSIターゲット数 |
iSCSIターゲット数が表示されます。 |
新規CHAPユーザ |
CHAPユーザが新規に追加されたものかどうかが表示されます。 [該当]:[新規CHAPユーザ追加]画面によって追加された新規のCHAPユーザです。 [非該当]:既存のCHAPユーザです。 |

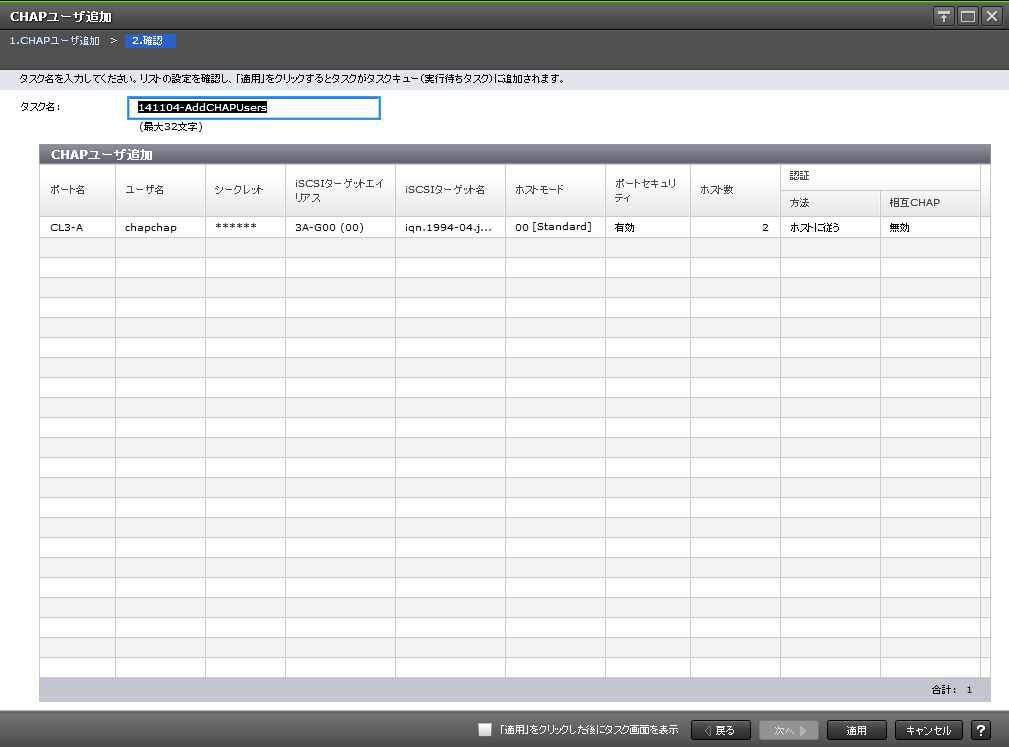

(b) [設定確認]画面
[CHAPユーザ追加]テーブル
追加したCHAPユーザの一覧が表示されます。
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
ユーザ名 |
ユーザ名が表示されます。 |
シークレット |
シークレットが設定されている場合、[******](6個のアスタリスク)が表示されます。 |
iSCSIターゲットエイリアス |
iSCSIターゲットエイリアスが表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。 |
ホストモード |
iSCSIターゲットのホストモードが表示されます。 |
ポートセキュリティ |
ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。 |
ホスト数 |
iSCSIターゲットに登録されているホストの数が表示されます。 |
認証 |
認証についての情報が表示されます。
|

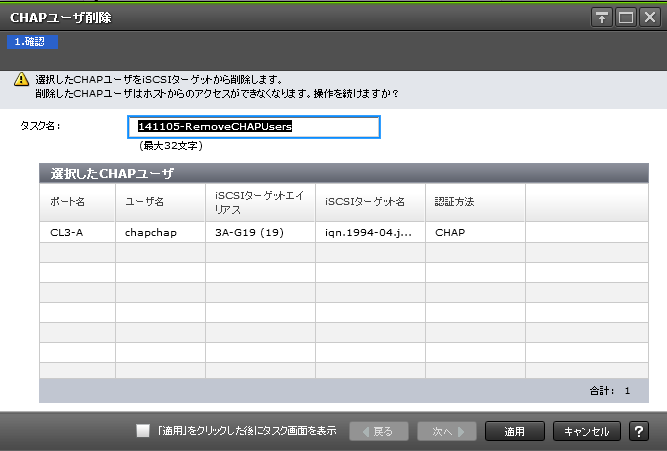

(4) [CHAPユーザ削除]画面
[選択したCHAPユーザ]テーブル
項目 |
説明 |
---|---|
ポート名 |
ポートの名前が表示されます。 |
ユーザ名 |
ユーザ名が表示されます。 |
iSCSIターゲットエイリアス |
iSCSIターゲットエイリアス名とIDが表示されます。 |
iSCSIターゲット名 |
iSCSIターゲット名が表示されます。 |
認証方法 |
認証方法の設定([CHAP]、[認証なし]、または[ホストに従う])が表示されます。 |
