 ボリュームミラーリング クイックリファレンス 

1.1.20　Quorumディスクにボリュームを設定しない構成

Quorumディスクには外部ストレージシステムの用意が必要です。そのため、データ移行時に一時的にGADペアを作成したい場合でも、外部ストレージシステムを用意しなければなりません。

そこで、Quorumディスクにボリュームを設定しない構成にすれば、外部ストレージシステムを用意しなくてもGADペア作成できます。ただし、Quorumディスクにボリュームを設定しない構成では、パスやストレージシステム障害が発生したときのサーバからのI/O継続性が低くなるため、Quorumディスクにボリュームを設定しない構成にするか、外部ストレージを用意してQuorumディスクにボリュームを設定する構成にするかは用途によって使い分けてください。

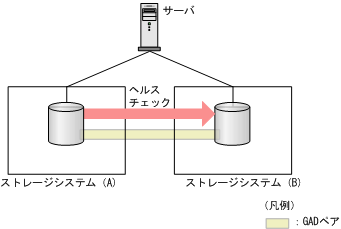

Quorumディスクにボリュームを設定しない構成の構成図は次のとおりです。

[図データ]

Quorumディスクにボリュームを設定しない構成は、次の場合だけサポートします。

Quorumディスクにボリュームを設定する構成と比較して、Quorumディスクにボリュームを設定しない構成にした場合に不要となる構成要素と手順の詳細は次のとおりです。

Quorumディスクにボリュームを設定する構成とQuorumディスクにボリュームを設定しない構成の相違点は次のとおりです。

〈この項の構成〉

(1)　障害時の業務継続可否

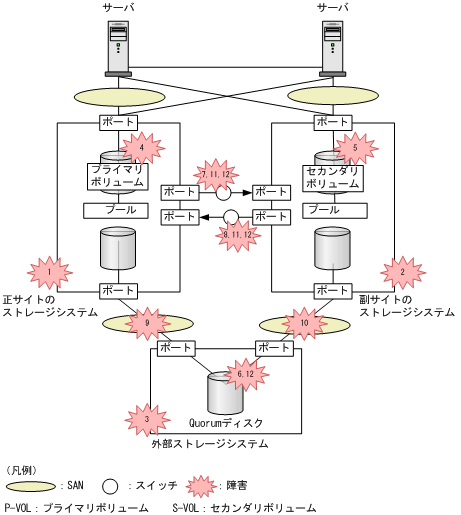

次のとおりQuorumディスクにボリュームを設定しない構成の場合、正サイトのストレージシステム障害で業務継続ができなくなります。そのため、一時的なデータ移行用途で使用することを想定しています。

[図データ]

番号

障害部位

業務継続可否

Quorumディスクのボリュームを設定した構成

Quorumディスクのボリュームを設定しない構成

1

正サイトのストレージシステム

〇

×

2

副サイトのストレージシステム

〇

〇

3

外部ストレージシステム

〇

－

4

プライマリボリューム

〇

〇

5

セカンダリボリューム

〇

〇

6

Quorumディスク

〇

－

7

正サイトのストレージシステムから副サイトのストレージシステムへのリモートパス

〇

〇

8

副サイトのストレージシステムから正サイトのストレージシステムへのリモートパス

〇

〇

9

正サイトのストレージシステムからQuorumディスク間のパス

〇

－

10

副サイトのストレージシステムからQuorumディスク間のパス

〇

－

11

次の障害が同時に発生した場合

  • 正サイトのストレージシステムから副サイトのストレージシステムへのリモートパス

  • 副サイトのストレージシステムから正サイトのストレージシステムへのリモートパス

〇

〇

12

次の障害が同時に発生した場合

  • 正サイトのストレージシステムから副サイトのストレージシステムへのリモートパス

  • 副サイトのストレージシステムから正サイトのストレージシステムへのリモートパス

  • Quorumディスク

×

－
（凡例）

○：業務継続できる

×：業務継続できない

－：該当なし

ページの先頭へ

(2)　外部ストレージシステムの準備コスト

Quorumディスクにボリュームを設定しない構成の場合、外部ストレージシステムおよびパスの準備が不要となるため、準備コストを低減できます。

また、GAD環境の構築手順の一部が不要になります。
