1.16.17　ペア削除ウィザード

〈この項の構成〉

(1)　［ペア削除］画面
(2)　［設定確認］画面

(1)　［ペア削除］画面

［選択したペア］テーブル

項目	説明
ローカルストレージシステム	ローカルストレージシステムに関する情報が表示されます。［LDEV ID］：ボリュームのLDEV IDが表示されます。［LDEV名］：ボリュームのLDEV名が表示されます。［ペア位置］：ボリュームがプライマリボリュームかセカンダリボリュームかが表示されます。［属性］：LDEVの属性が表示されます。［容量］：ボリュームの容量が表示されます。［CLPR］：ボリュームのCLPR IDが表示されます。［I/Oモード］：ボリュームのI/Oモードが表示されます。
コピータイプ	コピーの種類が表示されます。
状態	ペア状態が表示されます。各状態の説明は、「1.1.11　GADのペア状態」を参照してください。
リモートストレージシステム	リモートストレージシステムに関する情報が表示されます。［モデル/シリアル番号］：モデルとシリアル番号が表示されます。［LDEV ID］：リモートストレージシステムのボリュームのLDEV IDが表示されます。
パスグループID	パスグループIDが表示されます。
ミラーID	ミラーIDが表示されます。
QuorumディスクID	QuorumディスクIDが表示されます。
CTG ID	コンシステンシーグループIDが表示されます。
Quorumディスク閉塞時ペア動作モード	Quorumディスクが閉塞したときのペア動作のモードが表示されます。 QuorumディスクにLDEVが設定されていない場合、またはGADペアが分割されている場合は、ハイフン(-)が表示されます。［ペア維持（プライマリ/セカンダリ共にアクセス可）］：サーバからプライマリボリュームとセカンダリボリュームの両方へ接続できます。［ペア維持（プライマリアクセス可/セカンダリアクセス不可）］：サーバからプライマリボリュームへ接続できます。プライマリボリュームへ書き込まれたデータは、セカンダリボリュームに書き込まれます。［ペア中断］：サーバからプライマリボリュームへ接続できます。プライマリボリュームへ書き込まれたデータは、セカンダリボリュームに書き込まれません。

情報設定エリア

項目	説明
削除モード	削除モードを指定します。［通常］：選択したペアが削除されます。［強制］：選択したペアが強制削除されます。［強制］を選択すると、ローカルストレージシステムがリモートストレージシステムと通信できない場合でも、ペアは削除されます。リモートストレージシステムと通信できないローカルストレージシステムからのデバイスエンド（I/O完了信号）を待っている状態のサーバを解放し、サーバ操作を続行できます。注意：プライマリボリュームとセカンダリボリュームのI/Oモードが両方ともブロックのときだけ、［強制］を選択してください。I/Oモードがブロック以外の場合で、GADペアを強制削除したいときは、お問い合わせください。注意：［強制］を指定する場合は、正サイトと副サイトのストレージシステムの両方で、GADペアの削除が必要です。サーバから両方のボリュームへアクセスできる状態で、［ボリュームアクセス］に［有効］を指定してペアを強制削除すると、ボリュームの内容が一致せず、データ不正を引き起こすおそれがあります。そのため、次の順序でペアを強制削除してください。サーバから片方のボリュームへのアクセスを停止します。サーバからのアクセスを停止したボリュームについて、［ボリュームアクセス］に［無効］を指定してペアを強制削除します。サーバからのアクセスを継続するボリュームについて、［ボリュームアクセス］に［有効］を指定してペアを強制削除します。
ボリュームアクセス	ペアを削除したあとでサーバからアクセスさせるかどうかを指定します。［有効］：ローカルストレージシステムのボリュームの仮想LDEV IDを残し、サーバからアクセスできるようにします。［無効］：ローカルストレージシステムのボリュームの仮想LDEV IDを削除し、サーバからアクセスできないようにします。仮想属性にGAD予約を割り当てます。

項目

説明

削除モード

削除モードを指定します。

［通常］：選択したペアが削除されます。
［強制］：選択したペアが強制削除されます。

［強制］を選択すると、ローカルストレージシステムがリモートストレージシステムと通信できない場合でも、ペアは削除されます。リモートストレージシステムと通信できないローカルストレージシステムからのデバイスエンド（I/O完了信号）を待っている状態のサーバを解放し、サーバ操作を続行できます。

注意：プライマリボリュームとセカンダリボリュームのI/Oモードが両方ともブロックのときだけ、［強制］を選択してください。I/Oモードがブロック以外の場合で、GADペアを強制削除したいときは、お問い合わせください。

注意：［強制］を指定する場合は、正サイトと副サイトのストレージシステムの両方で、GADペアの削除が必要です。サーバから両方のボリュームへアクセスできる状態で、［ボリュームアクセス］に［有効］を指定してペアを強制削除すると、ボリュームの内容が一致せず、データ不正を引き起こすおそれがあります。そのため、次の順序でペアを強制削除してください。
1. サーバから片方のボリュームへのアクセスを停止します。
2. サーバからのアクセスを停止したボリュームについて、［ボリュームアクセス］に［無効］を指定してペアを強制削除します。
3. サーバからのアクセスを継続するボリュームについて、［ボリュームアクセス］に［有効］を指定してペアを強制削除します。

ボリュームアクセス

ペアを削除したあとでサーバからアクセスさせるかどうかを指定します。

［有効］：ローカルストレージシステムのボリュームの仮想LDEV IDを残し、サーバからアクセスできるようにします。
［無効］：ローカルストレージシステムのボリュームの仮想LDEV IDを削除し、サーバからアクセスできないようにします。仮想属性にGAD予約を割り当てます。

ページの先頭へ

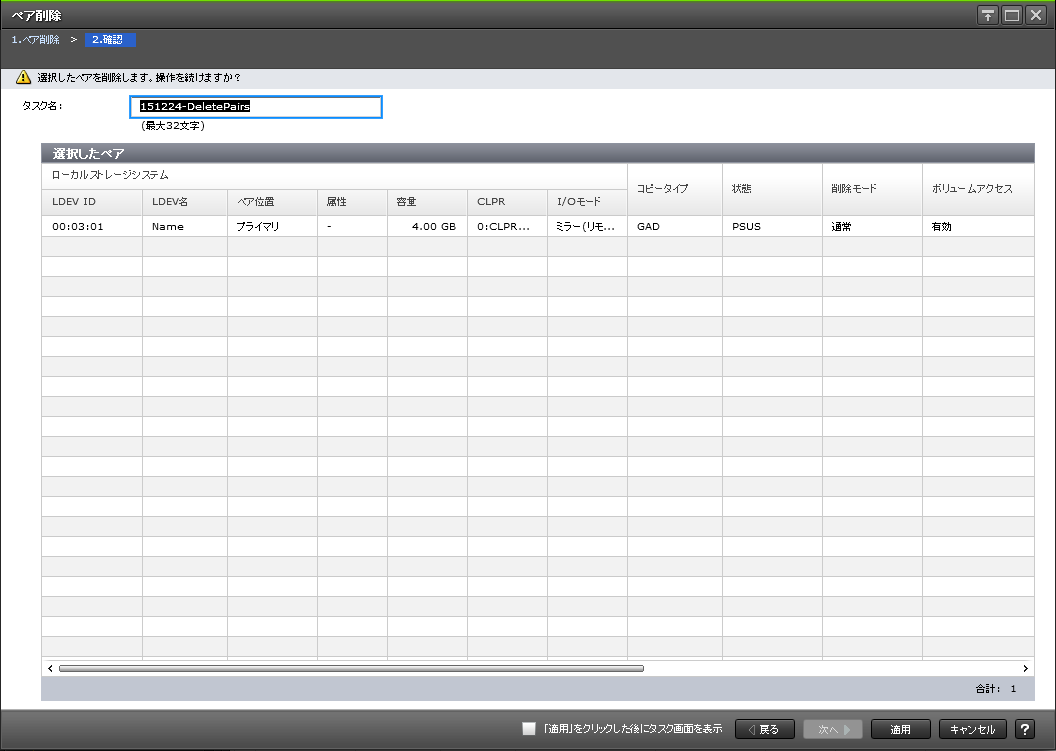

(2)　［設定確認］画面

［選択したペア］テーブル

項目	説明
ローカルストレージシステム	ローカルストレージシステムに関する情報が表示されます。［LDEV ID］：ボリュームのLDEV IDが表示されます。［LDEV名］：ボリュームのLDEV名が表示されます。［ペア位置］：ボリュームがプライマリボリュームかセカンダリボリュームかが表示されます。［属性］：LDEVの属性が表示されます。［容量］：ボリュームの容量が表示されます。［CLPR］：ボリュームのCLPR IDが表示されます。［I/Oモード］：ボリュームのI/Oモードが表示されます。
コピータイプ	コピーの種類が表示されます。
状態	ペア状態が表示されます。各状態の説明は、「1.1.11　GADのペア状態」を参照してください。
削除モード	削除モードが表示されます。
ボリュームアクセス	ボリュームアクセスが表示されます。
リモートストレージシステム	リモートストレージシステムに関する情報が表示されます。［モデル/シリアル番号］：モデルとシリアル番号が表示されます。［LDEV ID］：リモートストレージシステムのボリュームのLDEV IDが表示されます。
パスグループID	パスグループIDが表示されます。
ミラーID	ミラーIDが表示されます。
QuorumディスクID	QuorumディスクIDが表示されます。
CTG ID	コンシステンシーグループIDが表示されます。
Quorumディスク閉塞時ペア動作モード	Quorumディスクが閉塞したときのペア動作のモードが表示されます。 QuorumディスクにLDEVが設定されていない場合、またはGADペアが分割されている場合は、ハイフン(-)が表示されます。［ペア維持（プライマリ/セカンダリ共にアクセス可）］：サーバからプライマリボリュームとセカンダリボリュームの両方へ接続できます。［ペア維持（プライマリアクセス可/セカンダリアクセス不可）］：サーバからプライマリボリュームへ接続できます。プライマリボリュームへ書き込まれたデータは、セカンダリボリュームに書き込まれます。［ペア中断］：サーバからプライマリボリュームへ接続できます。プライマリボリュームへ書き込まれたデータは、セカンダリボリュームに書き込まれません。
