1.16.12　GADペア作成ウィザード

リモートストレージシステム

リモートストレージシステムを選択します。

• ［モデル/シリアル番号］：モデルとシリアル番号を選択します。

• ［パスグループID］：パスグループIDを選択します。

選択項目

ローカルストレージシステムのポートを選択します。

• ［Fibre］：FibreポートのLUを指定する場合に選択します。

• ［iSCSI］：iSCSIポートのLUを指定する場合に選択します。

FibreポートまたはiSCSIポートのLUのどちらかだけある場合、自動でポートが選択されます。

LU選択

ローカルストレージシステムのLUを選択します。

• ［ポート名］：ポート名を選択します。

• ［ホストグループ名］：ホストグループ名を選択します。［任意］を選択すると、［利用可能なLDEV］テーブルには指定ポート内のすべてのLUNが表示されます。

  ［ポート名］でFibreポートを選択したときに表示されます。

• ［iSCSIターゲットエイリアス］：iSCSIターゲットエイリアスを選択します。［任意］を選択すると、［利用可能なLDEV］テーブルには指定ポート内のすべてのLUNが表示されます。

  ［ポート名］でiSCSIポートを選択したときに表示されます。

ポート名

ポート名が表示されます。

ホストグループ名/iSCSIターゲットエイリアス

ホストグループ名またはiSCSIターゲットエイリアスが表示されます。

iSCSIターゲット名

iSCSIターゲット名が表示されます。

LUN ID

LUN IDが表示されます。

LDEV ID

LDEV IDが表示されます。

LDEV名

LDEV名が表示されます。

プロビジョニングタイプ

ボリュームのプロビジョニングタイプが表示されます。

属性

ボリュームの属性が表示されます。

• ［SLU］：SLU属性が設定されています。

• ［データダイレクトマップ］：データダイレクトマップ属性が設定されています。

• ［－］：属性は設定されていません。

容量

ボリュームの容量が表示されます。

CLPR

CLPR IDが表示されます。

暗号化

暗号化の情報が表示されます。

• ［有効］：LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連付けられた仮想ボリュームです。

• ［無効］：LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連付けられた仮想ボリュームです。

• ［混在］：LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。

  • 暗号化が有効なボリューム

  • 暗号化が無効なボリューム

  • 外部ボリューム

  注意：混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。

• ［－］：外部ボリュームです。

  Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。

ALUAモード

ALUAモードの情報が表示されます。

容量削減

容量削減機能の情報が表示されます。

• ［圧縮］：圧縮機能を使用します。

• ［重複排除および圧縮］：重複排除機能および圧縮機能を使用します。

• ［無効］：容量削減機能を使用しません。

T10 PI

ボリュームのT10 PI属性の情報が表示されます。

• ［有効］：ボリュームのT10 PI属性が有効になっています。

• ［無効］：ボリュームのT10 PI属性が無効になっています。

仮想ストレージマシン

仮想ストレージマシンのモデルとシリアル番号が表示されます。

ベースセカンダリボリューム

ベースセカンダリボリュームに関する情報を指定します。

• ［ポート名］：ポート名を選択します。

• ［ホストグループID/iSCSIターゲットID］：ホストグループIDまたはiSCSIターゲットIDを選択します。

• ［LUN ID］：LUN IDを選択します。

選択タイプ

選択タイプを選択します。デフォルトは［間隔］です。

• ［間隔］：セカンダリボリュームを割り当てる間隔を選択します。

• ［プライマリボリューム相対］：隣接しているプライマリボリューム2つのLUNの差を計算し、その結果を基にセカンダリボリュームのLUNを決めます。例えば、3つのプライマリボリュームのLUNがそれぞれ1、5、6だとします。この場合、［ベースセカンダリボリューム］の［LUN］に2を指定すると、3つのセカンダリボリュームのLUNは、それぞれ2、6、7になります。

形成コピータイプ

形成コピータイプを選択します。デフォルトは［全てコピー］です。

• ［全てコピー］：ペアを作成し、プライマリボリュームからセカンダリボリュームへデータをコピーします。

• ［なし］：ペアを作成しますが、プライマリボリュームからセカンダリボリュームへデータを一切コピーしません。［なし］を選択する場合は、プライマリボリュームとセカンダリボリュームが等しいことを確認してください。

コピー速度

1回のリモートI/Oでコピーする最大トラック数を入力します。指定できる範囲は1～4です。デフォルトは15です。

• 1は低速で、ホストI/Oへの影響軽減に使用されます。

• 2～3は中間的速度です。

• 4は高速です。ホストI/O性能が低下するおそれがあります。

注意：5～15を入力した場合、4として設定されます。

ALUAモード

ALUAモードを選択します。

• ［プライマリボリュームの設定による］：プライマリボリュームと同じALUAモードが設定されます。

• ［有効］：LDEVはALUAで使用できます。

• ［無効］：LDEVはALUAで使用できません。

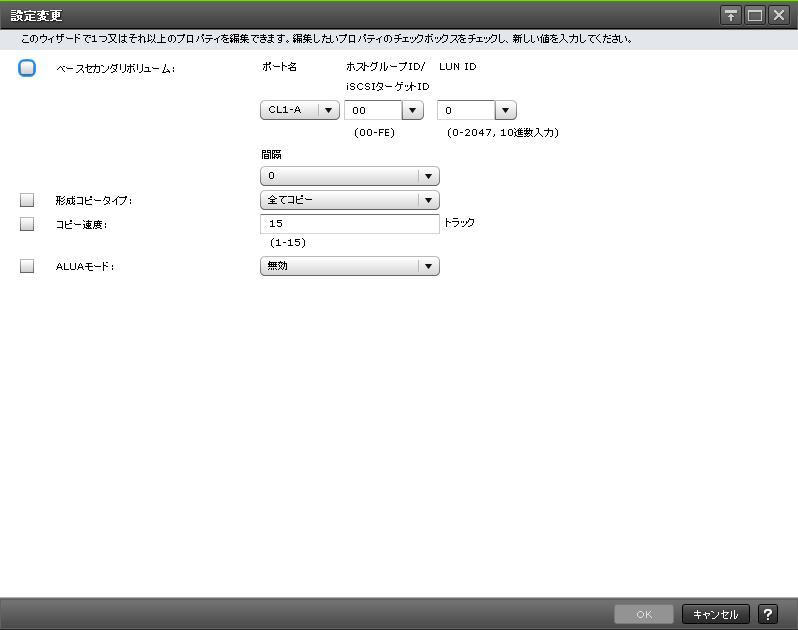

ベースセカンダリボリューム

ベースセカンダリボリュームの設定を変更するときにチェックボックスを選択します。

• ［ポート名］：ポート名を選択します。

• ［ホストグループID/iSCSIターゲットID］：ホストグループIDまたはiSCSIターゲットIDを選択します。

• ［LUN ID］：LUN IDを選択します。

• ［間隔］：間隔を選択します。

プライマリボリュームフェンスレベル

フェンスレベルを選択します。

• ［なし］：ペアを分割しても、プライマリボリュームに書き込めます。

• ［セカンダリボリュームデータ］：更新コピーが失敗したときに、プライマリボリュームに書き込めなくなります。

• ［セカンダリボリューム状態］：正サイトのストレージシステムがセカンダリボリュームのペアの状態をPSUEに変更できない場合にだけ、プライマリボリュームに書き込めなくなります。

TrueCopyペアの場合だけ表示されます。

形成コピータイプ

ペア作成操作のタイプを選択します。

• ［全てコピー］：ペアを作成し、プライマリボリュームからセカンダリボリュームへデータをコピーします。

• ［なし］：ペアを作成しますが、プライマリボリュームからセカンダリボリュームへデータは一切コピーしません。［なし］を選択する場合は、プライマリボリュームとセカンダリボリュームが等しいことを確認してください。

• ［デルタ］：ペアを作成しても、形成コピーは実行されません。作成したペアは、デルタリシンク用のペアとして、HOLDまたはHOLDING状態になります。

  Universal Replicatorペアの場合だけ選択できます。

コピー速度

1回のリモートI/Oでコピーする最大トラック数を入力します。指定できる範囲は1～4です。デフォルトは15です。

• 1は低速で、ホストI/Oへの影響軽減に使用されます。

• 2～3は中間的速度です。

• 4は高速です。ホストI/O性能が低下するおそれがあります。

注意：5～15を入力した場合、4として設定されます。

TrueCopyペアまたはGADペアの場合だけ表示されます。

ALUAモード

ALUAモードを有効にするか選択します。

• ［有効］：LDEVはALUAで使用する。

• ［無効］：LDEVはALUAで使用しない。

GADペアの場合だけ表示されます。

形成コピー優先度

ペア作成操作の優先順位を1～256の10進数で入力します。

GADペアの場合は、表示されません。

エラーレベル

障害発生時のペア分割の範囲を選択します。

• ［LU］：このペアに障害が発生すると、このペアだけが分割されます。

• ［ミラー］：このペアに障害が発生すると、このペアと同じミラー内のペアがすべて分割されます。

Universal Replicatorペアの場合だけ表示されます。

ローカルストレージシステム

ローカルストレージシステムに関する情報が表示されます。

• ［LDEV ID］：ボリュームのLDEV IDが表示されます。

• ［LDEV名］：LDEV名が表示されます。

• ［ポート名］：ボリュームのポート名が表示されます。

• ［ホストグループ名/iSCSIターゲットエイリアス］：ボリュームのホストグループ名またはiSCSIターゲットエイリアスが表示されます。

• ［iSCSIターゲット名］：ボリュームのiSCSIターゲット名が表示されます。

• ［LUN ID］：ボリュームのLUN IDが表示されます。

• ［属性］：LDEVの属性が表示されます。

• ［容量］：ボリュームの容量が表示されます。

• ［CLPR］：ボリュームのCLPR IDが表示されます。

• ［暗号化］：暗号化の情報が表示されます。

  • ［有効］：LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連付けられた仮想ボリュームです。

  • ［無効］：LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連付けられた仮想ボリュームです。

  • ［混在］：LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。

    ・暗号化が有効なボリューム

    ・暗号化が無効なボリューム

    ・外部ボリューム

    注意：混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。

  • ［－］：外部ボリュームです。

    Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。

• ［ALUAモード］：ALUAモードの情報が表示されます。

• ［容量削減］：容量削減機能の情報が表示されます。

  • ［圧縮］：圧縮機能を使用します。

  • ［重複排除および圧縮］：重複排除機能および圧縮機能を使用します。

  • ［無効］：容量削減機能を使用しません。

• ［T10 PI］：ボリュームのT10 PI属性の情報が表示されます。

  • ［有効］：ボリュームのT10 PI属性が有効になっています。

  • ［無効］：ボリュームのT10 PI属性が無効になっています。

リモートストレージシステム

リモートストレージシステムに関する情報が表示されます。

• ［モデル/シリアル番号］：モデルとシリアル番号が表示されます。

• ［ポート名］：ポート名が表示されます。

• ［ホストグループID/iSCSIターゲットID］：ホストグループIDまたはiSCSIターゲットIDが表示されます。

• ［LUN ID］：LUN IDが表示されます。

パスグループID

パスグループIDが表示されます。

ミラーID

ミラーIDが表示されます。

Quorumディスク

Quorumディスクに関する情報が表示されます。

• ［ID］：QuorumディスクIDが表示されます。
• ［LDEV ID］：QuorumディスクのLDEV IDが表示されます。QuorumディスクにLDEVが設定されていない場合は、ハイフン（-）が表示されます。

CTG ID

コンシステンシーグループIDが表示されます。

形成コピータイプ

形成コピータイプが表示されます。

コピー速度

1回のリモートI/Oでコピーする最大トラック数が表示されます。

仮想ストレージマシン

仮想ストレージマシンのモデルとシリアル番号が表示されます。
