1.7.12　セカンダリボリュームの障害（DP-VOL）から回復する手順例（ペア状態がPAIRのときに障害が発生した場合）

ペア状態がPAIRのときに、セカンダリボリュームの障害（DP-VOL）によってGADペアが中断した場合の回復手順を次に示します。

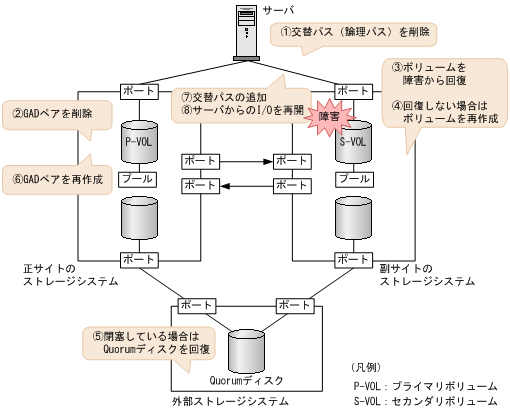

障害回復の概要

障害回復の流れ

サーバからセカンダリボリュームへの交替パス（論理パス）を削除します。
1. 交替パスソフトウェアを使用して、サーバからアクセスできないボリュームを特定します。
2. サーバからアクセスできないボリューム（セカンダリボリューム）が閉塞していること、およびセカンダリボリュームが関連づけられているプールのプールID（B_POOLID）を確認します。

  コマンド例：
```
raidcom get ldev -ldev_id 0x4444 -IH1
(略)
B_POOLID : 0
(略)
STS : BLK
(略)
```
3. プールを構成するボリューム（プールボリューム）の状態を表示し、閉塞しているボリュームを特定します。

  コマンド例：
```
raidcom get ldev -ldev_list pool -pool_id 0 -IH1
(略)
LDEV : 16384
(略)
STS : BLK
(略)
```
  閉塞しているボリュームは、STSにBLKと表示されます。
4. 交替パスソフトウェアを使用して、セカンダリボリュームへの交替パスを削除します。
交替パスを削除できない場合も、次の手順へ進みます。
GADペアを削除します。
1. 正サイトのストレージシステムから、プライマリボリュームの実LDEV IDを指定して、GADペアを削除します。

  コマンド例：pairsplit -g oraHA -S -d dev1 -IH0

  メモ

  プライマリボリュームを指定してペアを削除するには、pairsplitコマンドの-Sオプションを使用します。-dオプションにプライマリボリュームの実LDEV ID（デバイス名）を指定します。
2. GADペアが削除されたことを確認します。

  コマンド例：
```
pairdisplay -g oraHA -fxce -IH0
Group   PairVol(L/R) (Port#,TID, LU), Seq#,   LDEV#.P/S, Status,
Fence,   %,    P-LDEV# M   CTG JID AP EM       E-Seq# E-LDEV# R/W
oraHA   dev1(L)      (CL1-A-0, 0,   0)411111  2222. SMPL ----
------,  ----- -----   -   -   -   -  -        -      -       -/-
oraHA   dev1(R)      (CL1-C-0, 0,   0)422222  4444. SMPL ----
------,  ----- -----   -   -   -   -  -        -      -       -/-
```
ボリュームの障害を取り除きます。

プールボリュームの障害から回復する手順例：
1. セカンダリボリューム（DP-VOL）を構成するプールボリュームを障害から回復します。
2. プールボリュームの状態を表示し、プールボリュームが回復したことを確認します。

  コマンド例：
```
raidcom get ldev -ldev_list pool -pool_id 0 -IH1
(略)
LDEV : 16384
(略)
STS : NML
(略)
```
  正常なボリュームは、STSにNMLと表示されます。
ボリュームを回復できない場合は、次の手順でセカンダリボリュームを再作成します。
1. ストレージシステムで、セカンダリボリュームへのLUパスを削除します。
2. セカンダリボリュームを削除します。
3. 新しいボリュームを作成します。
4. 新しいボリュームへのLUパスを設定します。
Quorumディスクの状態を確認し、閉塞している場合は回復します。Quorumディスクにボリュームを設定しない場合、Quorumディスクの回復手順は不要です。
GADペアを再作成します。
1. 手順4で新しいボリュームを作成した場合は、作成したボリュームの仮想属性にGAD予約を割り当てます。

  コマンド例：raidcom map resource -ldev_id 0x4444 -virtual_ldev_id reserve -IH1
2. 正サイトのストレージシステムから、プライマリボリュームの実LDEV IDを指定して、GADペアを作成します。

  コマンド例：paircreate -g oraHA -f never -vl -jq 0 -d dev1 -IH0

  メモ

  プライマリボリュームを指定してペアを作成するには、paircreateコマンドの-dオプションにプライマリボリュームの実LDEV ID（デバイス名）を指定します。
3. GADペアのプライマリボリュームとセカンダリボリュームのペア状態が、両方ともPAIR(Mirror(RL))に変わったことを確認します。

  コマンド例：
```
pairdisplay -g oraHA -fxce -IH0
Group   PairVol(L/R) (Port#,TID, LU),Seq#,   LDEV#.P/S,  Status,
Fence,   %,P-LDEV# M CTG JID AP EM       E-Seq# E-LDEV# R/W
oraHA   dev1(L)     (CL1-A-0, 0,   0)411111  2222. P-VOL PAIR
NEVER ,  100  4444 -   -   0  -  -            -       - L/M
oraHA   dev1(R)     (CL1-C-0, 0,   0)422222  4444. S-VOL PAIR
NEVER ,  100  2222 -   -   0  -  -            -       - L/M
```
```
pairdisplay -g oraHA -fxce -IH1
Group   PairVol(L/R) (Port#,TID, LU),Seq#,   LDEV#.P/S,  Status,
Fence,   %,P-LDEV# M CTG JID AP EM       E-Seq# E-LDEV# R/W
oraHA   dev1(L)     (CL1-C-0, 0,   0)422222  4444. S-VOL PAIR
NEVER ,  100  2222 -   -   0  -  -            -       - L/M
oraHA   dev1(R)     (CL1-A-0, 0,   0)411111  2222. P-VOL PAIR
NEVER ,  100  4444 -   -   0  -  -            -       - L/M
```
交替パスソフトウェアを使用して、サーバからセカンダリボリュームへの交替パスを追加します。
交替パスソフトウェアを使用して、サーバからセカンダリボリュームへのI/Oを再開します。

自動でサーバからのI/Oが再開されることもあります。
