2.17.21　ミラー削除ウィザード

〈この項の構成〉

(1)　［ミラー削除］画面
(2)　［設定確認］画面

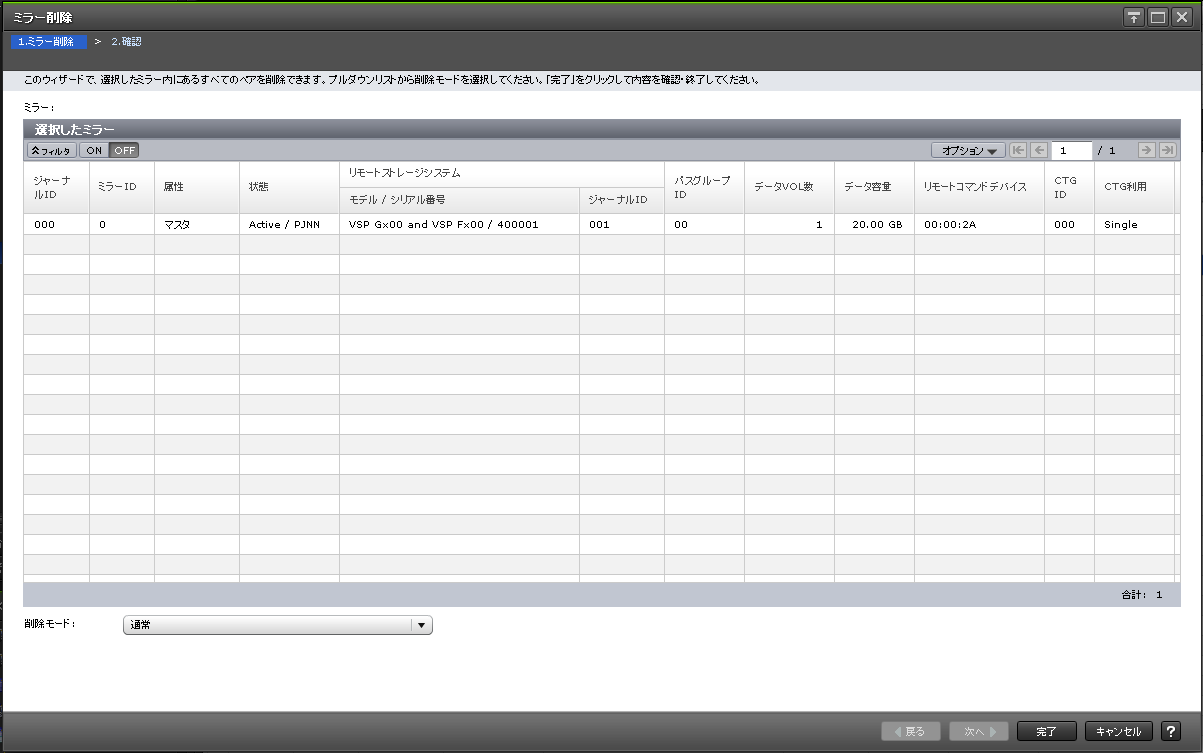

(1)　［ミラー削除］画面

[図データ]

［選択したミラー］テーブル

項目	説明
ジャーナルID	ジャーナルIDが表示されます。
ミラーID	ミラーIDが表示されます。
属性	ミラーの属性が表示されます。［マスタ］：ローカルストレージシステムのプライマリボリュームが登録されている場合に表示されます。［リストア］：ローカルストレージシステムのセカンダリボリュームが登録されている場合に表示されます。［初期］：ローカルストレージシステムのジャーナルにデータボリュームが登録されていないことを示します。
状態	ミラーの状態が表示されます。
リモートストレージシステム	リモートストレージシステムに関する情報が表示されます。［モデル/シリアル番号］：装置名称とシリアル番号。セカンダリボリュームを識別できます。［ジャーナルID］：リモートストレージシステムのジャーナルID。
パスグループID	パスグループIDが表示されます。
データVOL数	ジャーナルに関連するデータボリュームの数が表示されます。デルタリシンクを用いる3DCマルチターゲット構成では、デルタリシンク用のミラーではないミラーのジャーナルに登録されているデータボリュームの数が表示されます。デルタリシンク用のミラー（状態が［Hold］、［Holding］、または［Hold(Failure)］のミラー）のジャーナルに登録されているデータボリュームの数は表示されません。
データ容量	関連するデータボリュームすべての総容量が表示されます。デルタリシンクを用いる3DCマルチターゲット構成では、デルタリシンク用のミラーではないミラーのジャーナルに登録されているデータボリュームの総容量が表示されます。デルタリシンク用のミラー（状態が［Hold］、［Holding］、または［Hold(Failure)］のミラー）のジャーナルに登録されているデータボリュームの総容量は表示されません。
リモートコマンドデバイス	ミラーにリモートコマンドデバイスが割り当てられているかどうかが表示されます。ミラーにリモートコマンドデバイスが割り当てられている場合、LDEV番号が表示されます。ミラーにリモートコマンドデバイスが割り当てられていない場合、この欄は空白です。ミラーにリモートコマンドデバイスを割り当てられない場合、［－］が表示されます。
CTG ID	コンシステンシーグループIDが表示されます。
CTG利用	複数組のストレージシステムがコンシステンシーグループを共有しているかどうかを表示します。［Single］：1組のストレージシステムで構成されているコンシステンシーグループです。［Multi］：複数のストレージシステムで構成されているコンシステンシーグループです。

［削除モード］

項目

説明

削除モード

削除モードを選択します。

［通常］：ミラーが解除されるのは、ローカルストレージシステムがミラーの状態をInitialに変更できる場合だけです。
［強制］：ミラーを強制的に解除します。ローカルストレージシステムがリモートストレージシステムと通信できない場合でも、ミラーは削除されます。

ページの先頭へ

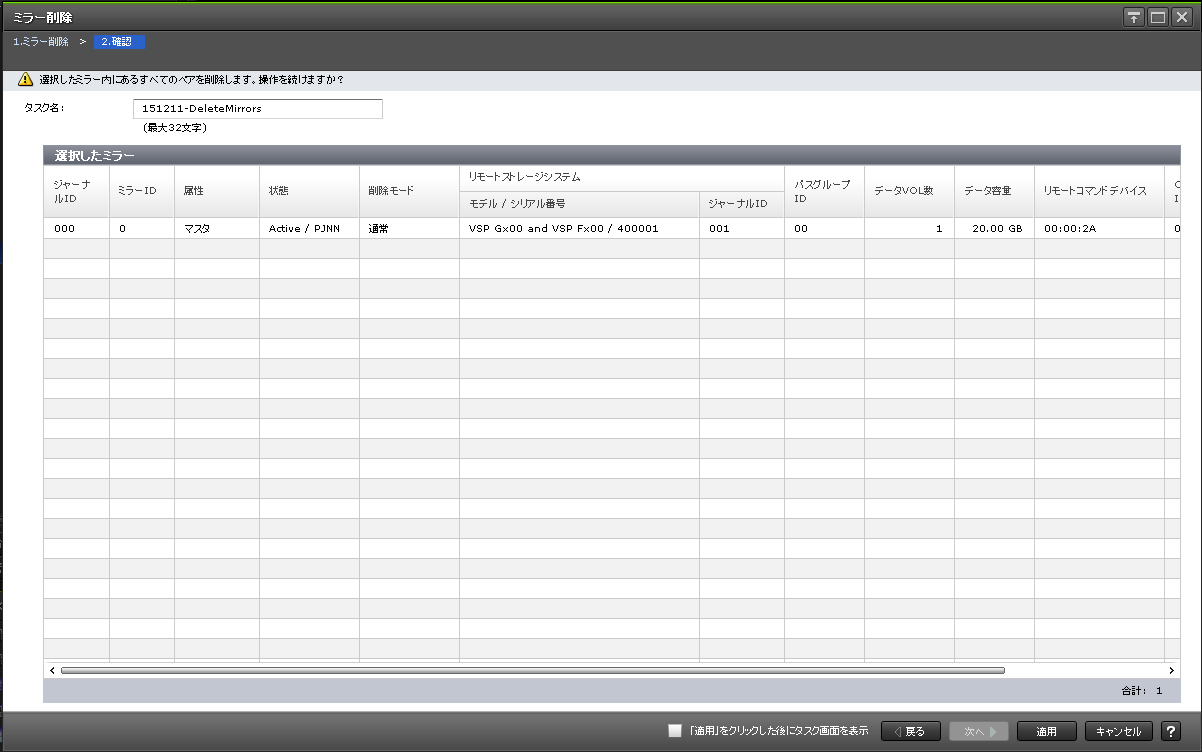

(2)　［設定確認］画面

[図データ]

［選択したミラー］テーブル

項目	説明
ジャーナルID	ジャーナルIDが表示されます。
ミラーID	ミラーIDが表示されます。
属性	ミラーの属性が表示されます。［マスタ］：ローカルストレージシステムのプライマリボリュームが登録されている場合に表示されます。［リストア］：ローカルストレージシステムのセカンダリボリュームが登録されている場合に表示されます。［初期］：ローカルストレージシステムのジャーナルにデータボリュームが登録されていないことを示します。
状態	ミラーの状態が表示されます。
削除モード	ミラーを強制的に解除するかどうかが表示されます。
リモートストレージシステム	リモートストレージシステムに関する情報が表示されます。［モデル/シリアル番号］：装置名称とシリアル番号。セカンダリボリュームを識別できます。［ジャーナルID］：リモートストレージシステムのジャーナルID。
パスグループID	パスグループIDが表示されます。
データVOL数	ジャーナルに関連するデータボリュームの数が表示されます。デルタリシンクを用いる3DCマルチターゲット構成では、デルタリシンク用のミラーではないミラーのジャーナルに登録されているデータボリュームの数が表示されます。デルタリシンク用のミラー（状態が［Hold］、［Holding］、または［Hold(Failure)］のミラー）のジャーナルに登録されているデータボリュームの数は表示されません。
データ容量	関連するデータボリュームすべての総容量が表示されます。デルタリシンクを用いる3DCマルチターゲット構成では、デルタリシンク用のミラーではないミラーのジャーナルに登録されているデータボリュームの総容量が表示されます。デルタリシンク用のミラー（状態が［Hold］、［Holding］、または［Hold(Failure)］のミラー）のジャーナルに登録されているデータボリュームの総容量は表示されません。
リモートコマンドデバイス	ミラーにリモートコマンドデバイスが割り当てられているかどうかが表示されます。ミラーにリモートコマンドデバイスが割り当てられている場合、LDEV番号が表示されます。ミラーにリモートコマンドデバイスが割り当てられていない場合、この欄は空白です。ミラーにリモートコマンドデバイスを割り当てられない場合、［－］が表示されます。
CTG ID	コンシステンシーグループIDが表示されます。
CTG利用	複数組のストレージシステムがコンシステンシーグループを共有しているかどうかを表示します。［Single］：1組のストレージシステムで構成されているコンシステンシーグループです。［Multi］：複数のストレージシステムで構成されているコンシステンシーグループです。
