2.17.5 ジャーナルボリューム割り当てウィザード
- 〈この項の構成〉

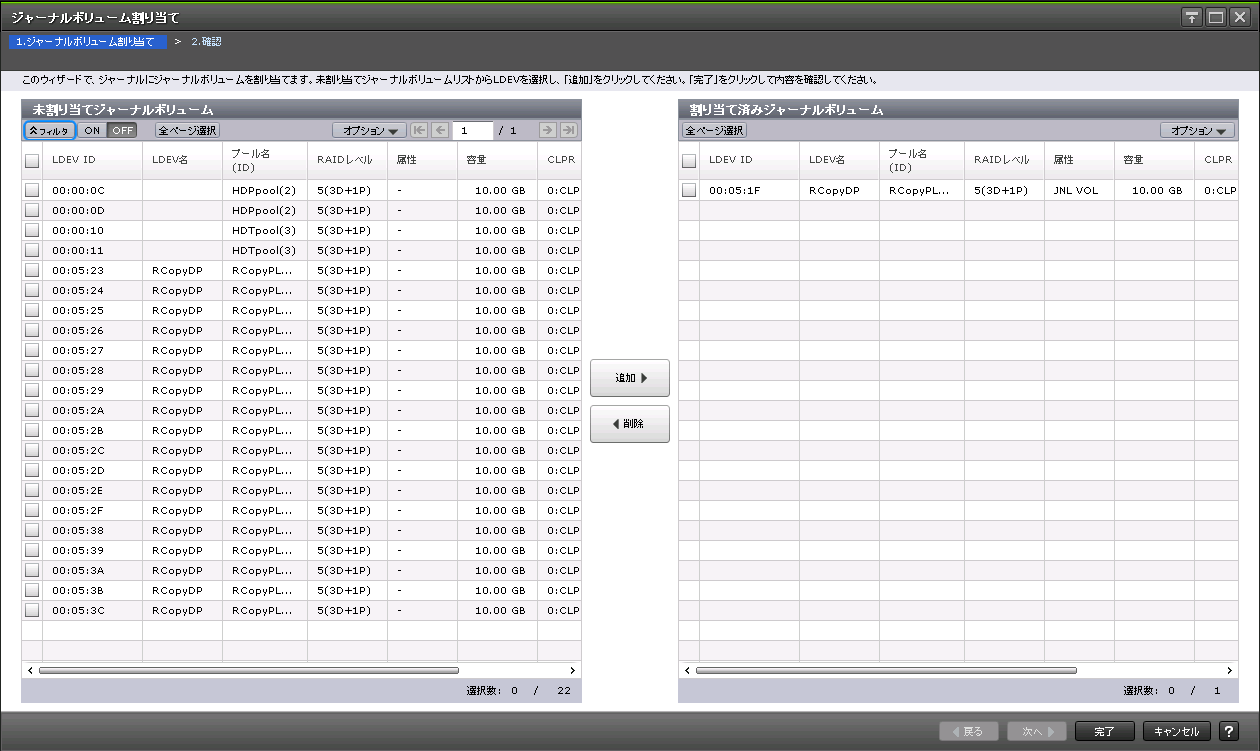

(1) [ジャーナルボリューム割り当て]画面
[未割り当てジャーナルボリューム]テーブル
Universal Replicatorのジャーナルにジャーナルボリュームを割り当てます。
項目 |
説明 |
---|---|
LDEV ID |
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
プール名(ID) |
プール名とプールIDが表示されます。 |
RAIDレベル |
RAIDレベルが表示されます。 |
属性 |
属性が表示されます。
|
容量 |
容量が表示されます。 |
CLPR |
CLPRが表示されます。CLPR ID:CLPR名の形式で表示されます。 |
暗号化 |
暗号化の情報が表示されます。
|
リソースグループ名(ID) |
LDEVのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。 |
[追加]ボタン
[未割り当てジャーナルボリューム]テーブルで選択したジャーナルボリュームを[割り当て済みジャーナルボリューム]テーブルに追加します。
[削除]ボタン
選択したジャーナルボリュームを、[割り当て済みジャーナルボリューム]テーブルから削除します。
[割り当て済みジャーナルボリューム]テーブル
項目 |
説明 |
---|---|
LDEV ID |
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
プール名(ID) |
プール名とプールIDが表示されます。 |
RAIDレベル |
RAIDレベルが表示されます。 |
属性 |
属性が表示されます。
|
容量 |
容量が表示されます。 |
CLPR |
CLPRが表示されます。CLPR ID:CLPR名の形式で表示されます。 |
暗号化 |
暗号化の情報が表示されます。
|
リソースグループ名(ID) |
LDEVのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。 |
削除可能 |
ジャーナルボリュームを削除できるどうかが表示されます。ジャーナルが所属しているミラーの状態がActiveの場合などは、ジャーナルボリュームを削除できません。
|

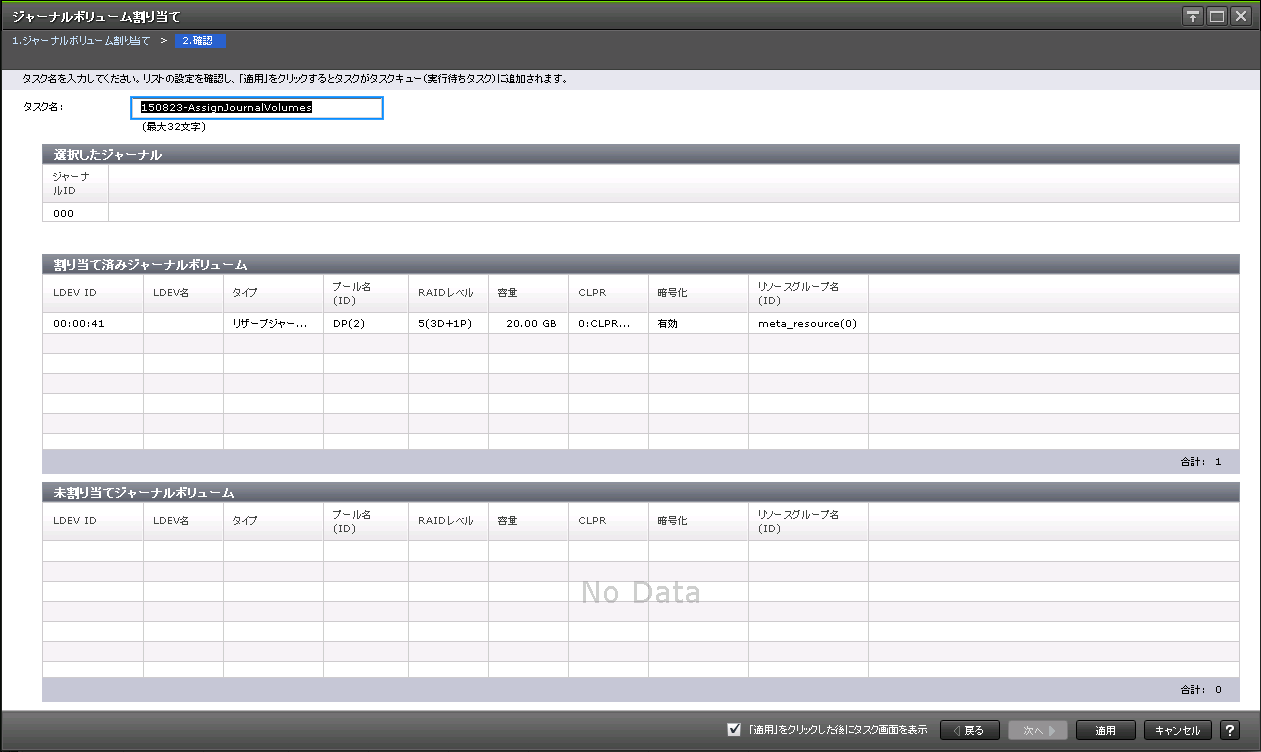

(2) [設定確認]画面
[選択したジャーナル]テーブル
ジャーナルボリュームを割り当てるUniversal Replicatorジャーナルの情報を確認します。
項目 |
説明 |
---|---|
ジャーナルID |
ジャーナルのIDが表示されます。 |
[割り当て済みジャーナルボリューム]テーブル
項目 |
説明 |
---|---|
LDEV ID |
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
タイプ |
ジャーナルボリュームのタイプが表示されます。
|
プール名(ID) |
プール名とプールIDが表示されます。 |
RAIDレベル |
RAIDレベルが表示されます。 |
容量 |
容量が表示されます。 |
CLPR |
CLPRが表示されます。CLPR ID:CLPR名の形式で表示されます。 |
暗号化 |
暗号化の情報が表示されます。
|
リソースグループ名(ID) |
LDEVのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。 |
[未割り当てジャーナルボリューム]テーブル
項目 |
説明 |
---|---|
LDEV ID |
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。 |
LDEV名 |
LDEV名が表示されます。 |
タイプ |
ジャーナルボリュームのタイプが表示されます。
|
プール名(ID) |
プール名とプールIDが表示されます。 |
RAIDレベル |
RAIDレベルが表示されます。 |
容量 |
容量が表示されます。 |
CLPR |
CLPRが表示されます。CLPR ID:CLPR名の形式で表示されます。 |
暗号化 |
暗号化の情報が表示されます。
|
リソースグループ名(ID) |
LDEVのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。 |
