2.15.22　正サイトのストレージシステムを設定する

コマンド例

1. パリティグループ（2-1）を指定して、LDEV IDが0x9999のボリューム（プールボリューム）を作成します。容量は100GBです。

   raidcom add ldev -ldev_id 0x9999 -parity_grp_id 2-1 -capacity 100G
   -IH0

2. 非同期コマンドの処理が正常終了したことを確認します。

   raidcom get command_status -IH0
   HANDLE  SSB1  SSB2  ERR_CNT  Serial#  Description
   00c3    -     -     0        411111   -

3. ボリューム（0x9999）をクイックフォーマットします。

   raidcom initialize ldev -operation qfmt -ldev_id 0x9999
   -IH0

4. 非同期コマンドの処理が正常終了したことを確認します。

   raidcom get command_status -IH0
   HANDLE  SSB1  SSB2  ERR_CNT  Serial#  Description
   00c3    -     -     0        411111   -

5. プールボリュームに0x9999を指定して、プールIDが1で、プール名がPJNL_POOLのDynamic Provisioning用プールを作成します。

   raidcom add dp_pool -pool_id 1 -pool_name PJNL_POOL -ldev_id 0x9999
   -IH0

6. 非同期コマンドの処理が正常終了したことを確認します。

   raidcom get command_status -IH0
   HANDLE  SSB1  SSB2  ERR_CNT  Serial#  Description
   00c3    -     -     0        411111   -


確認コマンド例

1. ボリューム（LDEV ID：0x9999）がプール（プールID：1）のプールボリュームに設定されていることを確認します。

   raidcom get ldev -ldev_id 0x9999 -fx -IH0
   Serial# : 411111
   LDEV : 9999
   (略)
   F_POOLID : 1
   VOL_ATTR : CVS : POOL
   (略)

2. プールの容量を確認します。

   raidcom get dp_pool -IH0
   PID  POLS  U(%)  AV_CAP(MB)  TP_CAP(MB)  W(%)  H(%)  Num  LDEV#  LCNT  TL_CAP(MB)
   001  POLN  0     98196       98196       70    80    1    39321  0     0

3. プール名を確認します。

   raidcom get pool -key opt -IH0
   PID  POLS  U(%)  POOL_NAME  Seq#    Num  LDEV#  H(%)  VCAP(%)  TYPE
   PM
   001  POLN  0     PJNL_POOL  411111  1    39321  80    -        OPEN
   N

コマンド例

1. プールIDが1のDynamic Provisioning用プールに、容量が30GB、LDEV IDが0x8888のDP-VOLを作成します。

   raidcom add ldev -pool 1 -ldev_id 0x8888 -capacity 30G -IH0

2. 非同期コマンドの処理が正常終了したことを確認します。

   raidcom get command_status -IH0
   HANDLE  SSB1  SSB2  ERR_CNT  Serial#  Description
   00c3    -     -     0        411111   -

確認コマンド例

ボリューム（LDEV ID：0x8888）の情報を表示します。

raidcom get ldev -ldev_id 0x8888 -fx -IH0
Serial#  : 411111
LDEV : 8888
(略)
VOL_ATTR : CVS : HDP
(略)

コマンド例

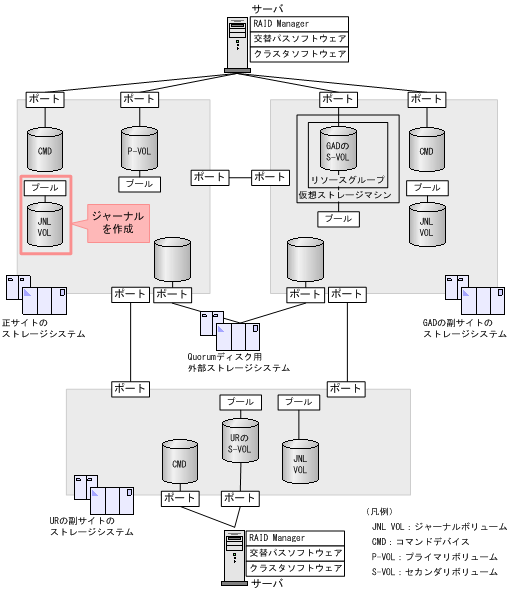

1. LDEV IDが0x8888のボリュームを指定して、ジャーナルIDが0のジャーナルを作成する。

   raidcom add journal -journal_id 0 -ldev_id 0x8888 -IH0

2. 非同期コマンドの処理が正常終了したことを確認します。

   raidcom get command_status -IH0
   HANDLE  SSB1  SSB2  ERR_CNT  Serial#  Description
   00c3    -     -     0        411111   -

確認コマンド例

正サイトのストレージシステムにあるジャーナルの情報を表示します。

raidcom get journal -IH0
JID  MU  CTG  JNLS  AP  U(%)  Q-Marker  Q-CNT  D-SZ(BLK)  Seq#    Num  LDEV#
000  0   1    PJNN  4   21    43216fde  30     62914560   411111  1    34952

ボリューム（LDEV ID：0x8888）がジャーナル（ジャーナルID：0）に登録されていること、およびジャーナルの容量を確認します。
