2.11.6　Quorumディスクの障害から回復する（URと併用しているとき）

Quorumディスクの障害から回復する手順を説明します。Quorumディスクには外部ストレージシステムのボリュームまたはサーバのディスクを使用します。ここでは、外部ストレージシステムのボリュームをQuorumディスクとして使用している場合について説明します。次のどちらの状態であるかによって、回復手順が異なります。

サーバからGADペアのボリュームの一方へアクセスできる。
サーバからGADペアのボリュームの両方にアクセスできない。

サーバからGADペアのボリュームにアクセスできるかどうかは、GADペアのI/Oモードで確認できます。

コマンド例

pairdisplay -g oraHA -fxce -IH0
Group   PairVol(L/R) (Port#,TID, LU),Seq#,LDEV#.P/S,Status,
Fence,   %,P-LDEV# M CTG JID AP EM       E-Seq# E-LDEV# R/W
oraHA   dev1(L)     (CL1-A-0, 0,   0)411111  2222.S-VOL PSUS
NEVER ,  100  4444 -   -   0  -  -            -       - L/L
oraHA   dev1(R)     (CL1-C-0, 0,   0)422222  4444.P-VOL PAIR
NEVER ,  100  2222 -   -   0  -  -            -       - B/B

R/WがL/Lのボリュームへはサーバからアクセスできますが、R/WがB/Bのボリュームへはアクセスできません。

〈この項の構成〉

(1)　Quorumディスクの障害から回復する手順例（サーバからGADペアのボリュームの一方にアクセスできる場合）
(2)　Quorumディスクの障害から回復する手順例（サーバからGADペアのボリュームの両方にアクセスできない場合）

(1)　Quorumディスクの障害から回復する手順例（サーバからGADペアのボリュームの一方にアクセスできる場合）

Quorumディスクに障害が発生し、サーバからGADペアのボリュームの一方にアクセスできる場合の回復手順の流れを次に示します。

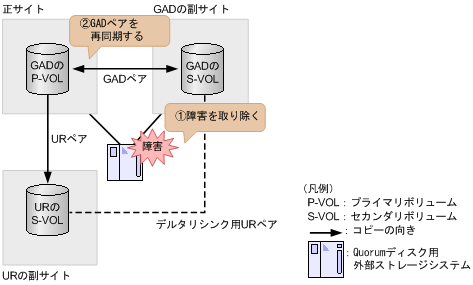

障害回復の概要

障害回復の流れ

Quorumディスクの障害を回復します。
障害によって中断したGADペアがある場合は、GADペアを再同期します。

ページの先頭へ

(2)　Quorumディスクの障害から回復する手順例（サーバからGADペアのボリュームの両方にアクセスできない場合）

Quorumディスクに障害が発生し、サーバからGADペアのボリュームの両方にアクセスできない場合は、いったんすべてのペアを削除してから、URの副サイトにあるボリュームを使用して障害から回復します。

障害回復の流れ

URペアを削除します。

コマンド例：pairsplit -g oraREMOTE -S -IH0
デルタリシンク用URペアを削除します。

コマンド例：pairsplit -g oraDELTA -S -IH1
GADペアを削除します。

プライマリボリュームとセカンダリボリュームのI/O モードが両方ともブロックのときは、GADペアを強制削除します。プライマリボリュームとセカンダリボリュームに対して、次のとおりにGADペアの強制削除コマンドを実行します。
1. セカンダリボリュームを指定して、GADペアを強制削除します。仮想LDEV IDも同時に削除します。

  コマンド例：pairsplit -g oraHA -RF -IH1
2. セカンダリボリュームの仮想LDEV IDが、GAD予約になっていることを確認する。

  コマンド例：
```
raidcom get ldev -ldev_id 0x2222 -fx -IH2
(略)
LDEV : 2222
VIR_LDEV : ffff
(略)
```
  VIR_LDEV : ffffは、GAD予約を示しています。
3. プライマリボリュームを指定して、GADペアを強制削除します。ただし、仮想LDEV IDは残します。

  コマンド例：pairsplit -g oraHA -SFV -IH0
4. プライマリボリュームの仮想LDEV IDが残っていることを確認します。

  コマンド例：
```
raidcom get ldev -ldev_id 0x1111 -fx -IH1
(略)
LDEV : 1111
(略)
```
  VIR_LDEVの情報は、LDEVの情報と同じ場合表示されません。
I/Oモードがブロック以外の場合で、GADペアを強制削除したいときは、お問い合わせください。

メモ

Storage NavigatorでGADペアを強制削除する場合は、［ペア削除］画面で、［削除モード］に［強制］を選択します。

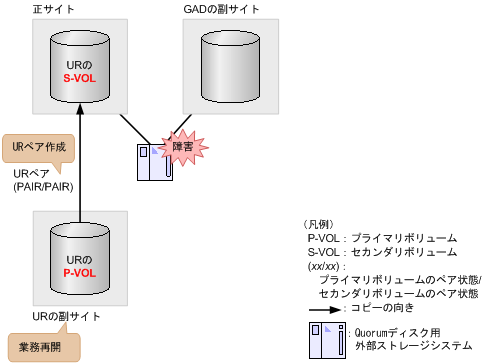

URの副サイトと正サイトの間で、URペアを作成します。

コマンド例：paircreate -g oraREMOTE -f async -vl -jp 0 -js 0 -IH2

この時点で、URの副サイトにあるプライマリボリュームを使用して業務を再開できます。
Quorumディスクの障害を取り除きます。

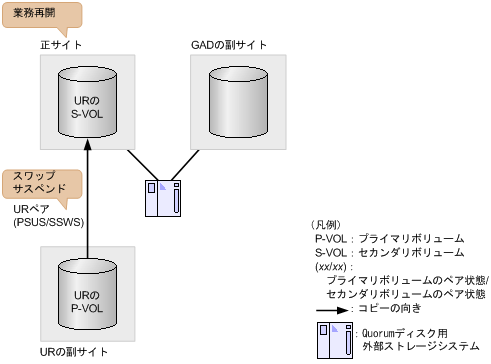

セカンダリボリュームを指定してURペアを分割（スワップサスペンド）します。

コマンド例：pairsplit -g oraREMOTE -RS -IH0

この時点で、正サイトにあるセカンダリボリュームを使用して業務を再開できます。

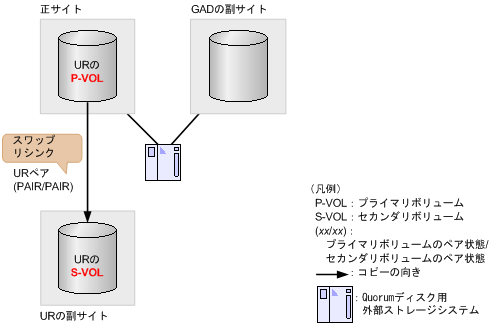

セカンダリボリュームを指定してURペアを再同期（スワップリシンク）します。

コマンド例：pairresync -g oraREMOTE -swaps -IH0

正サイトのストレージシステムのボリュームがプライマリボリューム、URの副サイトのストレージシステムのボリュームがセカンダリボリュームに変わります。
URペアを削除します。

コマンド例：pairsplit -g oraREMOTE -S -IH0
GADペアを再作成します。

コマンド例：paircreate -g oraHA -fg never 2 -vl -jq 0 -IH0
デルタリシンク用URペアを再作成します。

コマンド例：paircreate -g oraDELTA -f async -vl -jp 0 -js 0 -nocsus -IH1
URペアを再作成します。

コマンド例：paircreate -g oraREMOTE -f async -vl -jp 0 -js 0 -IH0
