2.1.6 Universal Replicatorのペアとは
ユーザは、正サイトのプライマリボリュームと副サイトのセカンダリボリュームを指定して、Universal Replicatorでデータをコピーするボリュームのペアを作成します。
- ヒント
-
Universal Replicatorのペアを作成するときには、副サイトのストレージシステムのシリアル番号を指定する必要があります。あらかじめ、副サイトのストレージシステムのシリアル番号を調べておいてください。

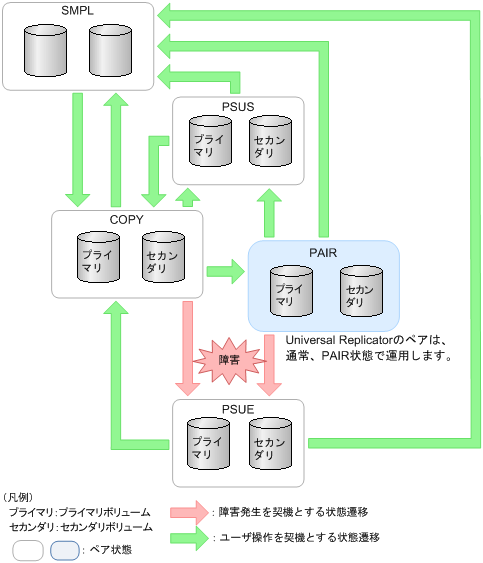

Universal Replicatorでペアを対象にした操作を実行すると、ペアを構成するボリュームの状態が変化します。操作が完了したことを確認するために、ペアを構成するボリュームの状態を確認してください。Universal Replicatorのペアを構成するボリュームの主な状態について、簡単に説明します。
-
SMPL:ボリュームがUniversal Replicatorペアに割り当てられていない状態です。
-
COPY:形成コピーが始まると、正サイトのストレージシステムがプライマリボリュームとセカンダリボリュームの状態をCOPYに変更します。
-
PAIR:形成コピーが完了すると、正サイトのストレージシステムがプライマリボリュームとセカンダリボリュームの状態をPAIRに変更します。
プライマリボリュームとセカンダリボリュームがPAIR状態のとき、正サイトのデータが副サイトへコピーされ、正サイトと副サイトのデータが同期します。Universal Replicatorは、通常、PAIR状態で運用し続けます。ペアを分割したり、再同期したりするのは、何らかの保守作業が必要になったり、災害が発生したりしたときです。
-
PSUS:ストレージシステムの保守作業などでユーザが正サイトから副サイトへのデータのコピーを意図的に停止すると、正サイトのストレージシステムはプライマリボリュームとセカンダリボリュームの状態をPSUSに変更します(パスの状態が正常な場合)。Universal Replicatorペア間でのデータのコピーが停止することを、ペアの「分割」といいます。ペアが分割されると、ホストからの書き込みデータによってプライマリボリュームは更新されますが、セカンダリボリュームはコピーを停止したときのままになります。
ユーザが副サイトからペアを分割すると、副サイトのストレージシステムはセカンダリボリュームの状態をPSUSに変更します。プライマリボリュームの状態は、正サイトのストレージシステムがユーザによるペアの分割を検出したとき(パスの状態が正常な場合)、PSUSに変化します。
- ヒント
-
ユーザは、正サイトからペアを分割することも、副サイトからペアを分割することもできます。
-
PSUE:何らかの障害が発生してペアが分割されると、プライマリボリュームとセカンダリボリュームの状態はPSUEに変化します。
更新コピーがエラーになると、副サイトのストレージシステムはペアの状態とエラーの種類に応じて、影響を受けたペアまたはリストアジャーナルに含まれるすべてのペアを分割して、セカンダリボリュームの状態をPSUEに変更します。プライマリボリュームの状態は、正サイトのストレージシステムが障害による分割の発生を検出したとき(パスの状態が正常な場合)、PSUEに変化します。
- ヒント
-
パスの状態が正常であれば、通常はペアを組んでいるプライマリボリュームの状態とセカンダリボリュームの状態が異なることはありません。正サイトまたは副サイトでペアの分割が検出されるまでの間、ボリュームの状態が異なることがあります。
