Hitachi

 ローカルレプリケーション クイックリファレンス 

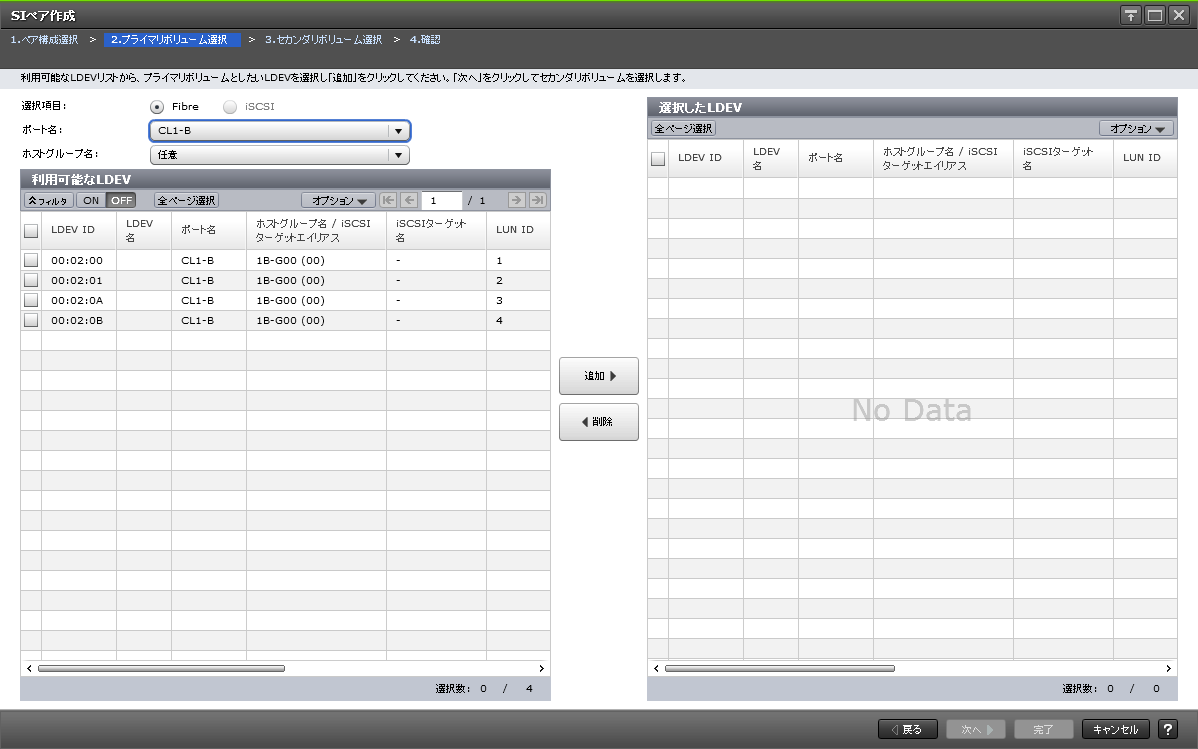

1.5.6 [プライマリボリューム選択]画面

[図データ]

[選択項目]

[利用可能なLDEV]テーブルに表示するLDEVを[選択項目]で選択したポートタイプでフィルタします。

[ポート名]

[利用可能なLDEV]テーブルに表示するLDEVをポート名でフィルタします。

[ホストグループ名]

[ポート名]でファイバチャネルポートを選択したときに表示されます。[利用可能なLDEV]テーブルに表示するLDEVをホストグループ名でフィルタします。デフォルトでは[任意]が選択されています。

[iSCSIターゲットエイリアス]

[ポート名]でiSCSIポートを選択したときに表示されます。[利用可能なLDEV]テーブルに表示するLDEVをiSCSIターゲットエイリアスでフィルタします。デフォルトでは[任意]が選択されています。

[利用可能なLDEV]テーブル

項目

説明

LDEV ID

プライマリボリュームに指定できるLDEVのLDEV IDが表示されます。

LDEV名

LDEV名が表示されます。

ポート名

LDEVに設定されたLUNパスのポート名が表示されます。

ホストグループ名/iSCSIターゲットエイリアス

LDEVに設定されたLUNパスのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。

iSCSIターゲット名

iSCSIターゲット名が表示されます。

LUN ID

LDEVに設定されたLUNパスのLUN IDが表示されます。

プロビジョニングタイプ

LDEVの種別が表示されます。

  • [Basic]:内部ボリュームです。

  • DP]:DP-VOLです。

  • [外部ボリューム]:外部ボリュームです。

  • [ALU]:ALU属性のボリュームです。

属性

LDEVの属性が表示されます。

  • [ALU]:ALU属性が設定されています。

  • [SLU]:SLU属性が設定されています。

  • [データダイレクトマップ]:データダイレクトマップ属性が設定されています。

  • [‐]:属性は設定されていません。

容量

LDEVの容量が表示されます。

CLPR

LDEVのCLPR IDが表示されます。

暗号化

LDEVの暗号化の情報が表示されます。

  • [有効]:LDEVが属するパリティグループの暗号化が有効になっています。または、暗号化が有効なプールボリュームのプールに関連けられた仮想ボリュームです。

  • [無効]:LDEVが属するパリティグループの暗号化が無効になっています。または、暗号化が無効なプールボリュームのプールに関連けられた仮想ボリュームです。

  • [混在]:LDEVが属するプールに、次のどれか2つ以上が含まれている場合に表示されます。

    • 暗号化が有効なボリューム

    • 暗号化が無効なボリューム

    • 外部ボリューム

    注意: 混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、[暗号化]が[有効]または[無効]のLDEVを使用してください。

  • [‐]:外部ボリュームです。

    Dynamic Provisioningの仮想ボリュームの場合は、 LDEVが属するプールが外部ボリュームまたは閉塞しています。

容量削減

LDEVの容量削減機能の情報が表示されます。

  • [圧縮]:圧縮機能を使用します。

  • [重複排除および圧縮]:重複排除機能および圧縮機能を使用します。

  • [無効]:容量削減機能を使用しません。

T10 PI

LDEVのT10 PI属性の情報が表示されます。

  • [有効]:LDEVのT10 PI属性が有効になっています。

  • [無効]:LDEVのT10 PI属性が無効になっています。

セカンダリボリューム数

セカンダリボリュームの数が表示されます。L1のプライマリボリュームのセカンダリボリューム数にはL2のセカンダリボリュームは含まれません。

[追加]ボタン

[利用可能なLDEV]テーブルで選択したLDEVを[選択したLDEV]テーブルに追加します。

[削除]ボタン

[選択したLDEV]テーブルで選択したLDEVを[利用可能なLDEV]テーブルに戻します。

[選択したLDEV]テーブル

項目

説明

LDEV ID

プライマリボリュームとして選択したLDEVのLDEV IDが表示されます。

LDEV名

LDEV名が表示されます。

ポート名

LDEVに設定されたLUNパスのポート名が表示されます。

ホストグループ名/iSCSIターゲットエイリアス

LDEVに設定されたLUNパスのホストグループ名およびiSCSIターゲットエイリアスと、それぞれのIDが表示されます。

iSCSIターゲット名

iSCSIターゲット名が表示されます。

LUN ID

LDEVに設定されたLUNパスのLUN IDが表示されます。

プロビジョニングタイプ

LDEVの種別が表示されます。

  • [Basic]:内部ボリュームです。

  • DP]:DP-VOLです。

  • [外部ボリューム]:外部ボリュームです。

  • [ALU]:ALU属性のボリュームです。

属性

LDEVの属性が表示されます。

  • [ALU]:ALU属性が設定されています。

  • [SLU]:SLU属性が設定されています。

  • [データダイレクトマップ]:データダイレクトマップ属性が設定されています。

  • [‐]:属性は設定されていません。

容量

LDEVの容量が表示されます。

CLPR

LDEVのCLPR IDが表示されます。

暗号化

LDEVの暗号化の情報が表示されます。

  • [有効]:LDEVが属するパリティグループの暗号化が有効になっています。または、暗号化が有効なプールボリュームのプールに関連けられた仮想ボリュームです。

  • [無効]:LDEVが属するパリティグループの暗号化が無効になっています。または、暗号化が無効なプールボリュームのプールに関連けられた仮想ボリュームです。

  • [混在]:LDEVが属するプールに、次のどれか2つ以上が含まれている場合に表示されます。

    • 暗号化が有効なボリューム

    • 暗号化が無効なボリューム

    • 外部ボリューム

    注意: 混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、[暗号化]が[有効]または[無効]のLDEVを使用してください。

  • [‐]:外部ボリュームです。

    Dynamic Provisioningの仮想ボリュームの場合は、 LDEVが属するプールが外部ボリュームまたは閉塞しています。

容量削減

LDEVの容量削減機能の情報が表示されます。

  • [圧縮]:圧縮機能を使用します。

  • [重複排除および圧縮]:重複排除機能および圧縮機能を使用します。

  • [無効]:容量削減機能を使用しません。

T10 PI

LDEVのT10 PI属性の情報が表示されます。

  • [有効]:LDEVのT10 PI属性が有効になっています。

  • [無効]:LDEVのT10 PI属性が無効になっています。

セカンダリボリューム数

セカンダリボリュームの数が表示されます。L1のプライマリボリュームのセカンダリボリューム数にはL2のセカンダリボリュームは含まれません。
